Hermetyczny zasilacz slim 100 W do taśm LED 12 V w metalowej obudowie IP44

Orno OR-ZL-1682/12/100 to zasilacz LED 12 V o stałym napięciu wyjściowym i mocy 100 W, przeznaczony do taśm i modułów LED zasilanych napięciem 12 V DC. Prąd wyjściowy 8,33 A pozwala zasilić kilka sekcji taśmy albo dłuższy odcinek oświetlenia w kuchni, w zabudowie meblowej czy na zapleczu.

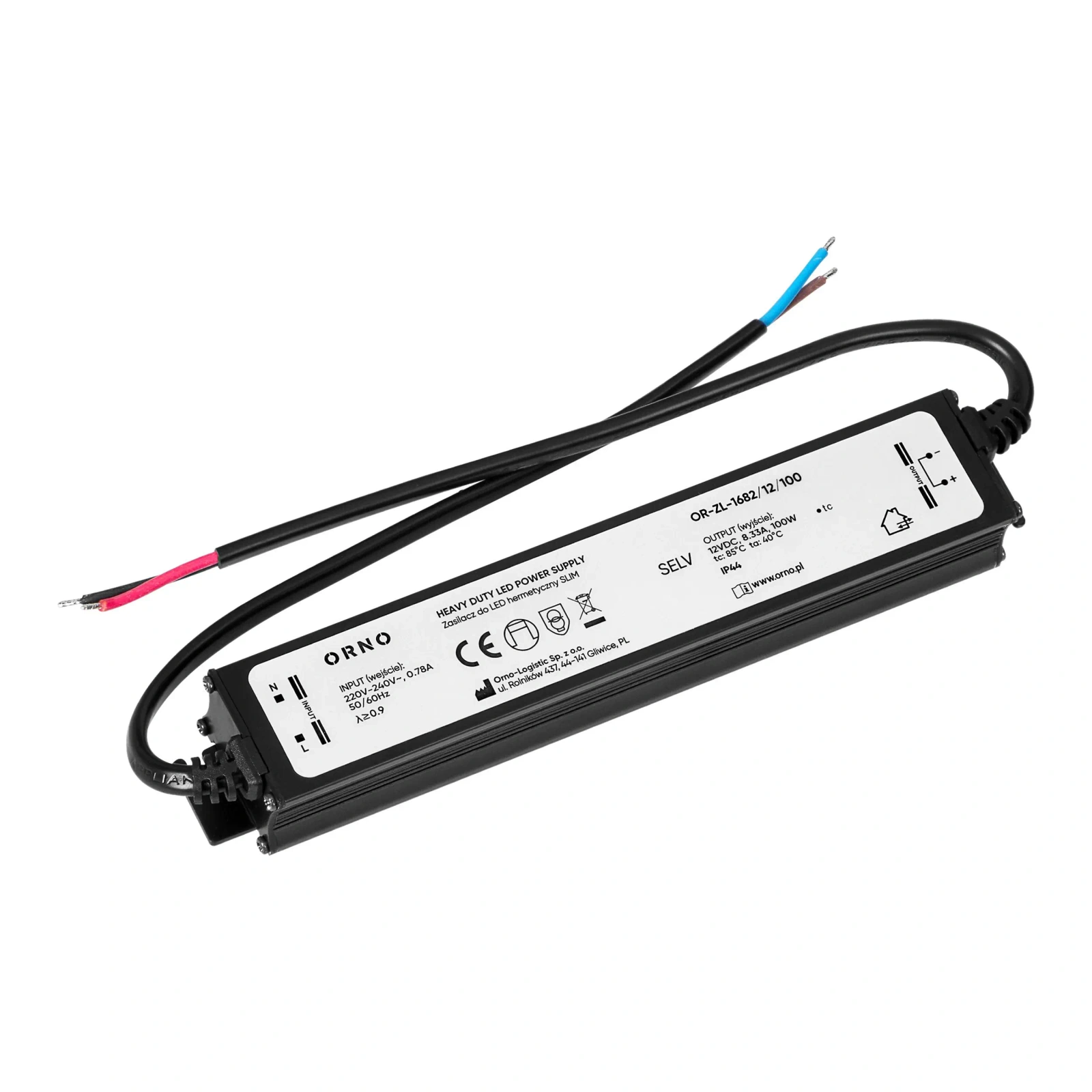

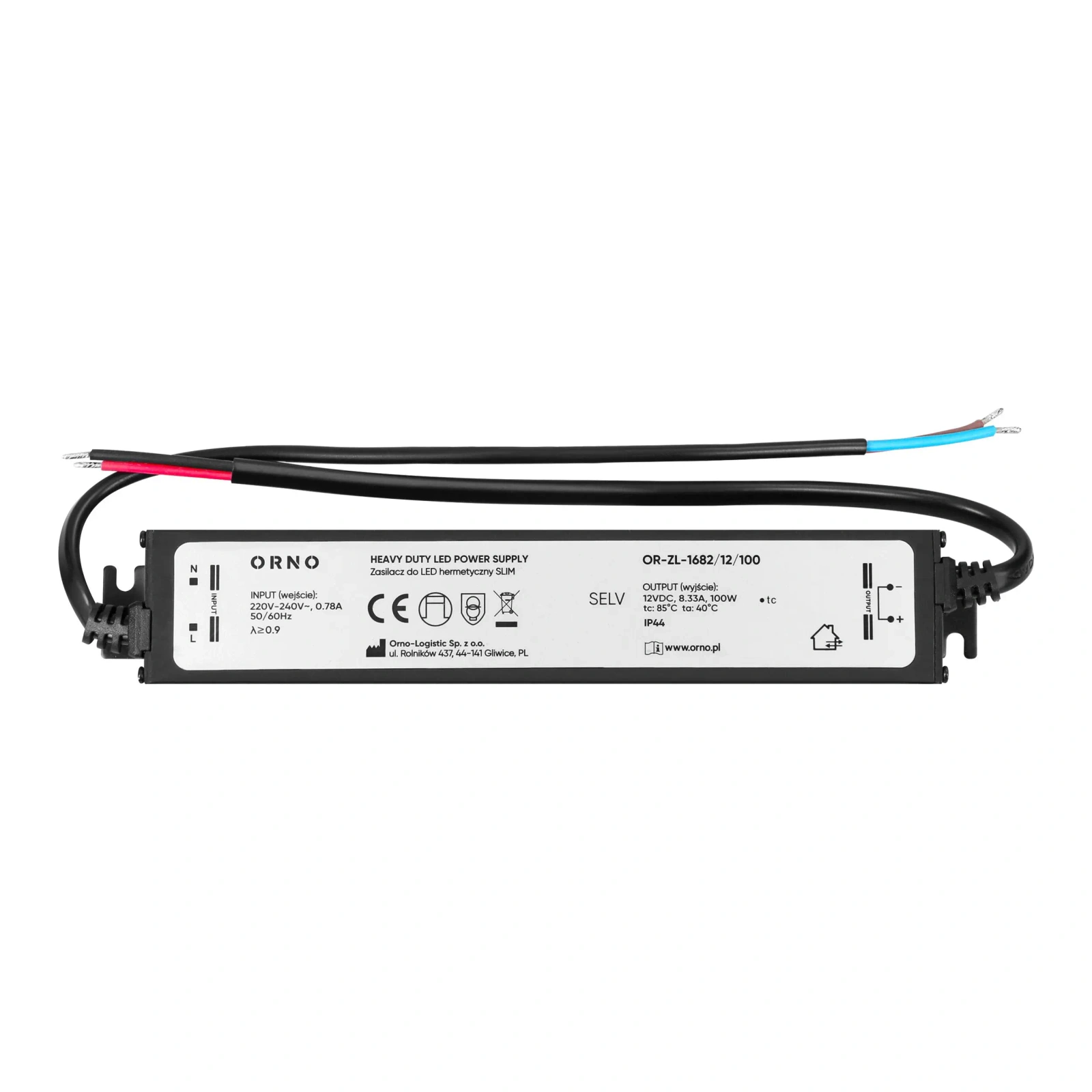

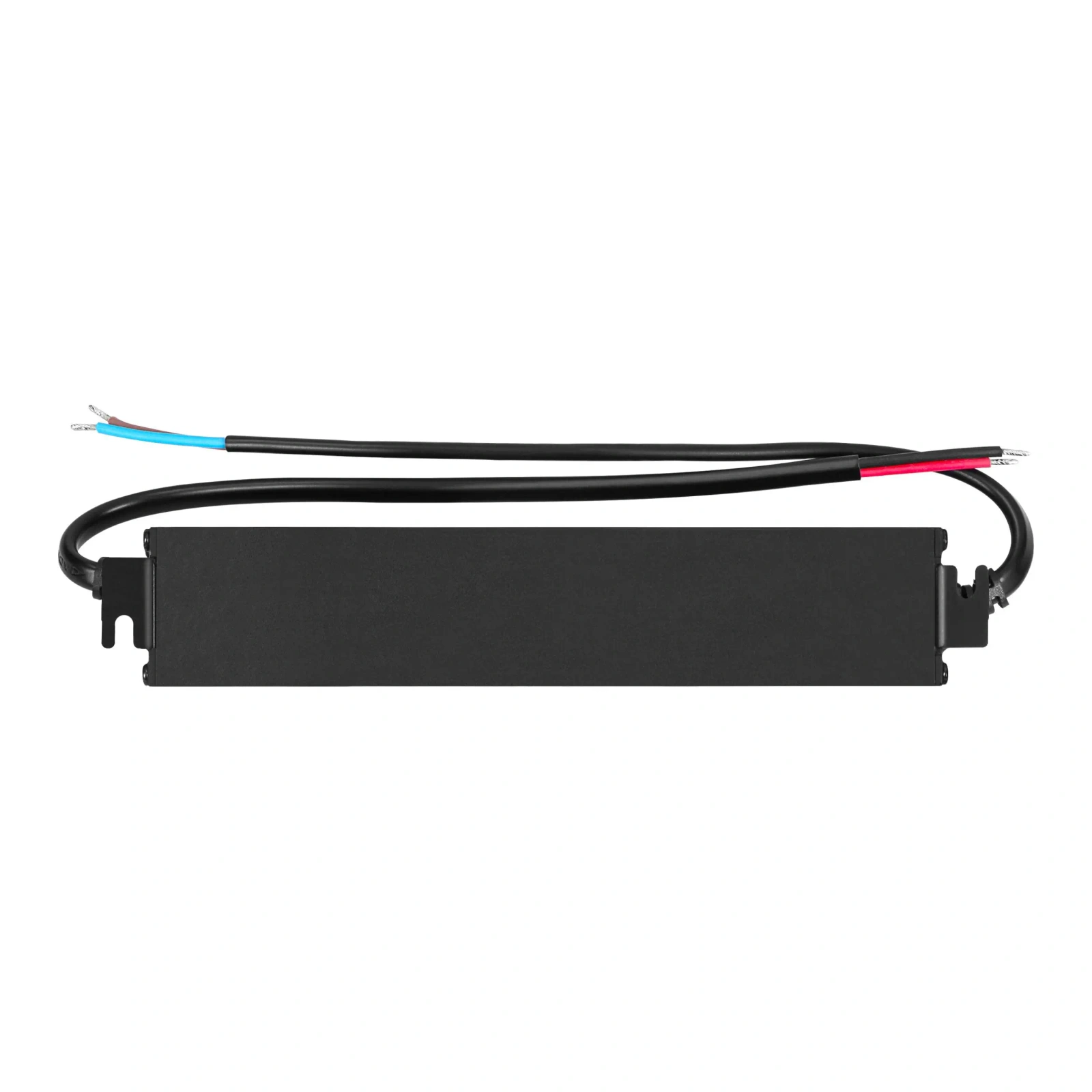

Metalowa obudowa ma 22 mm wysokości, więc mieści się w wąskich przestrzeniach. Na obu końcach znajdują się uszy montażowe z wycięciami na wkręty oraz fabrycznie zamontowane przewody: sieciowy i wyjściowy.

Co daje w praktyce

• stałe napięcie 12 V DC - napięcie na wyjściu nie zmienia się wraz z obciążeniem, dopóki suma mocy podłączonych odcinków mieści się w 100 W
• sprawność 91% - przy pełnym obciążeniu zasilacz pobiera z sieci ok. 110 W, więc w obudowie wydziela się ok. 10 W ciepła
• zabezpieczenia z funkcją autorestart - ochrona przed zwarciem, przeciążeniem, przepięciem i przegrzaniem, a po ustaniu awarii sieci zasilacz sam wznawia pracę
• obudowa IP44 i wyjście SELV - elektronika jest osłonięta przed pyłem i bryzgami wody, a po stronie taśmy występuje bezpieczne bardzo niskie napięcie

Specyfikacja techniczna

• napięcie wyjściowe: 12 V DC, stałe
• prąd wyjściowy: 8,33 A
• moc wyjściowa: 100 W
• napięcie wejściowe: 220-240 V AC, 50/60 Hz, prąd 0,78 A
• współczynnik mocy: λ ≥0,9
• sprawność: 91%
• stopień ochrony: IP44, wyjście SELV
• zabezpieczenia: zwarciowe, przeciążeniowe, napięciowe, temperaturowe, autorestart
• temperatura otoczenia: do 40°C (ta), temperatura punktu tc: 85°C
• obudowa: metalowa, montaż natynkowy, fabrycznie zamontowane przewody
• wymiary: 170 × 30 × 22 mm
• masa: 202 g
• normy: EN 61347-1, EN 61347-2-13, EN 55015, EN 61547

Ile taśmy LED 12 V można podłączyć do zasilacza 100 W

Dobór zaczyna się od mocy taśmy podanej na metr. Obciążenie zasilacza utrzymuje się z zapasem ok. 20%, czyli do ok. 80 W - zasilacz nie pracuje wtedy na granicy mocy i mniej się nagrzewa. Taśma LED 12 V o mocy 14,4 W/m daje ok. 5,5 m (80 W / 14,4 W/m), a taśma 9,6 W/m ok. 8,3 m.

W instalacji 12 V przez przewody płynie duży prąd - przy pełnym obciążeniu 8,33 A. Na długim odcinku taśmy i cienkich przewodach powstaje spadek napięcia, przez co dalszy koniec świeci słabiej. Dłuższe odcinki dzieli się więc na sekcje, z których każda ma własne przewody doprowadzone do wyjścia zasilacza.

Najczęściej zadawane pytania - zasilacz Orno OR-ZL-1682/12/100

Czy zasilacz 12 V nada się do taśmy LED 24 V?

Nie. Taśma 24 V zasilona napięciem 12 V świeci bardzo słabo albo nie świeci wcale. Napięcie wyjściowe zasilacza musi być równe napięciu znamionowemu taśmy.

Co oznacza stopień ochrony IP44 na zasilaczu?

Pierwsza cyfra 4 to ochrona przed ciałami stałymi większymi niż 1 mm, druga 4 - przed bryzgami wody padającymi z dowolnego kierunku. Zasilacz jest przeznaczony do miejsc, w których pojawia się wilgoć i pył, np. do kuchni czy na zaplecze.

Czy zasilacz można schować w zabudowie meblowej?

Tak, jeśli temperatura otoczenia nie przekracza 40°C, podanej na etykiecie jako ta. Przy pełnym obciążeniu w obudowie wydziela się ok. 10 W ciepła, dlatego wokół zasilacza zostawia się przestrzeń, która pozwala je odprowadzić.

Kiedy wybrać zasilacz 12 V, a kiedy 24 V?

O napięciu decyduje taśma LED - zasilacz dobiera się do jej napięcia znamionowego. Przy tej samej mocy układ 24 V pracuje z dwa razy mniejszym prądem, co ułatwia zasilanie długich ciągłych odcinków taśmy.
