Stabilizowane 12 V przy obciążeniu do 2 A - zasilacz wtyczkowy z wtykiem 5,5/2,5 mm

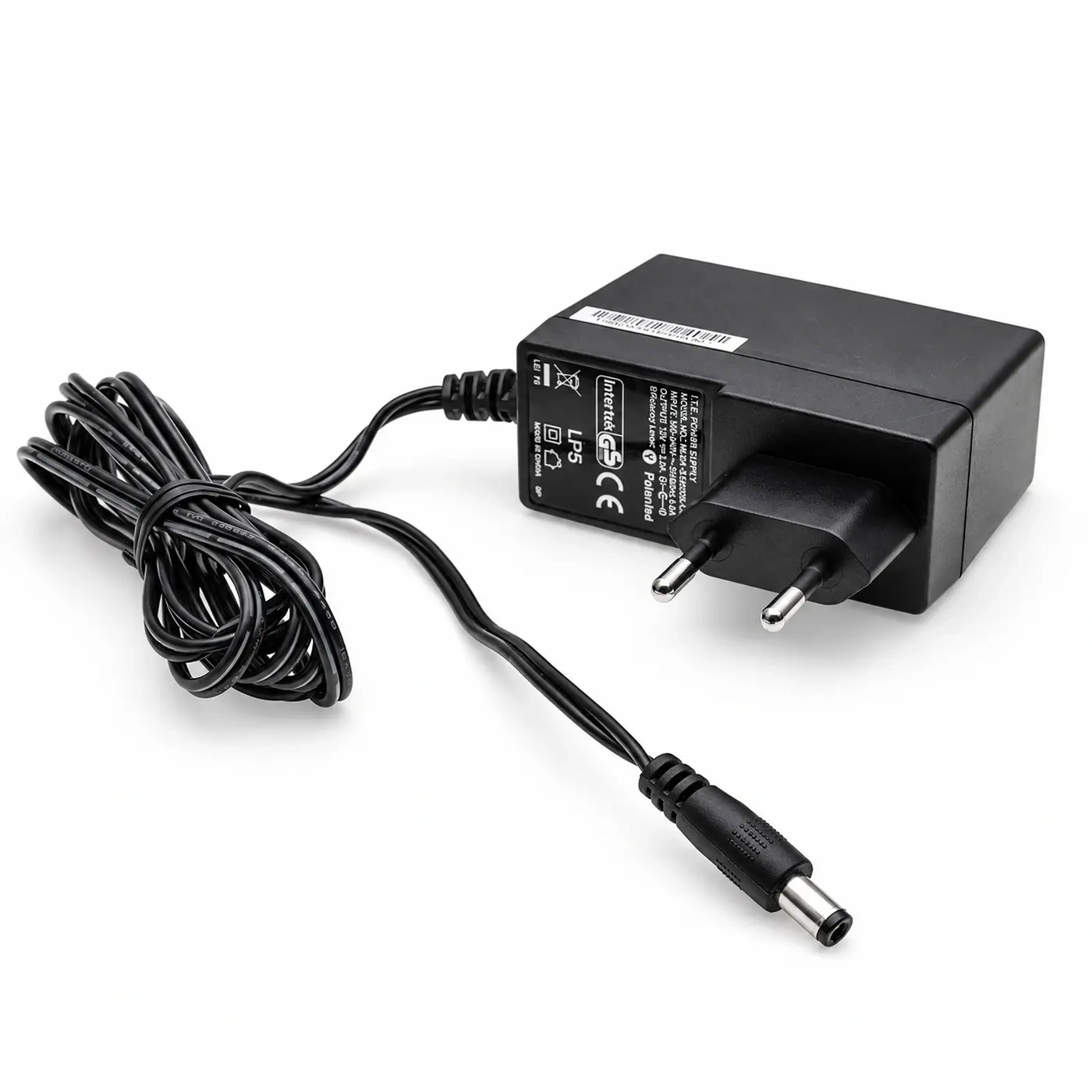

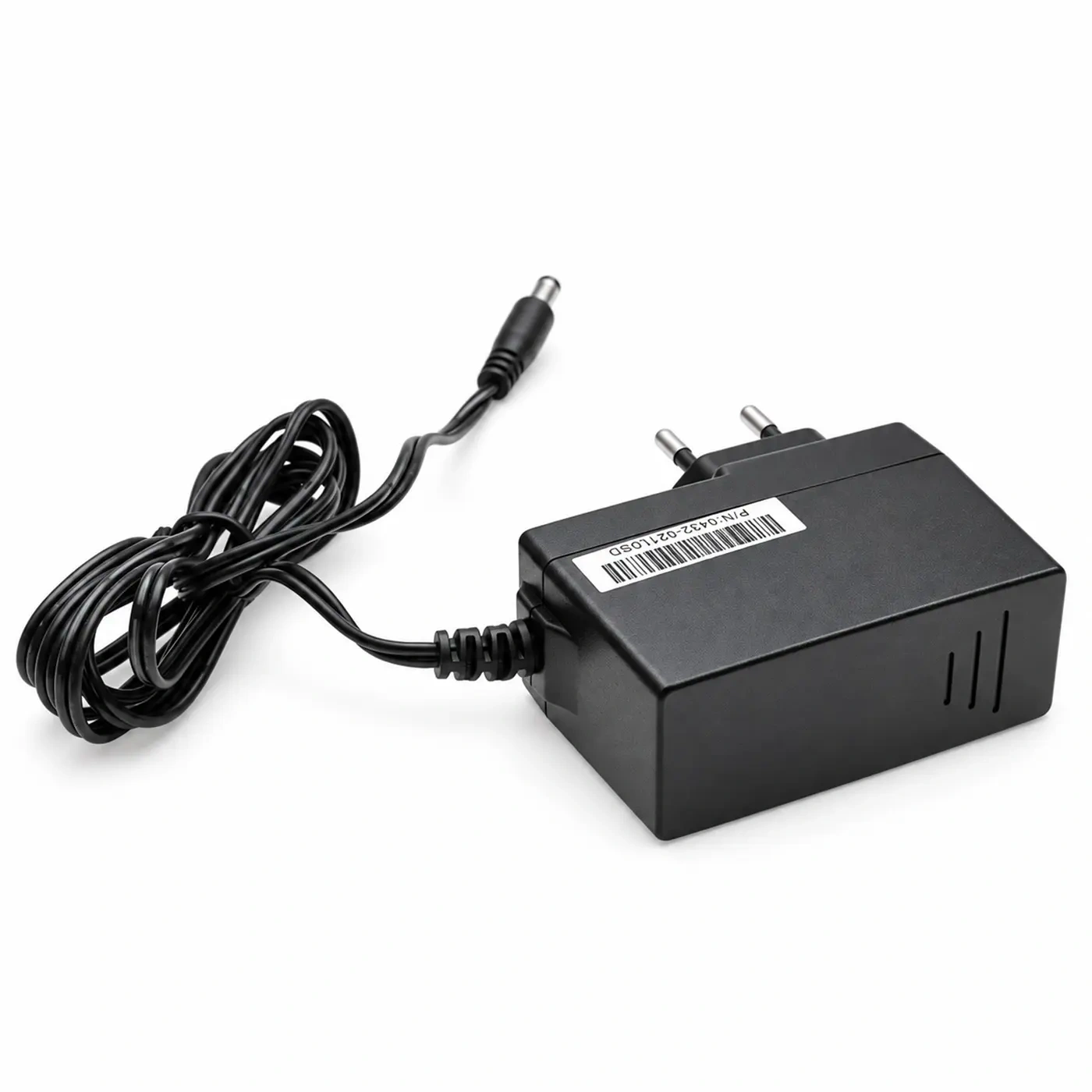

MU24-S120200-C5 to impulsowy zasilacz wtyczkowy o napięciu wyjściowym 12 V DC i prądzie do 2 A, co daje moc 24 W. Obudowa ze zintegrowaną wtyczką sieciową wchodzi bezpośrednio do gniazdka, a napięcie stałe wyprowadza przewód zakończony wtykiem DC 5,5/2,5 mm z plusem na środku.

Jako zasilacz impulsowy utrzymuje 12 V niezależnie od obciążenia, w przeciwieństwie do niestabilizowanego zasilacza transformatorowego, którego napięcie przy małym poborze prądu wyraźnie przekracza wartość z tabliczki. Szeroki zakres napięcia wejściowego 100-240 V AC pozwala go stosować w sieciach energetycznych całego świata.

Co daje w praktyce

• Stałe 12 V w całym zakresie obciążenia - urządzenie pobierające 0,2 A i urządzenie pobierające 2 A dostają to samo napięcie.
• Wejście 100-240 V, 50/60 Hz - ten sam zasilacz pracuje w sieciach 230 V i 110 V bez przełączania.
• Ograniczona moc wyjściowa LPS - w razie zwarcia lub uszkodzenia zasilanego urządzenia energia oddawana przez zasilacz jest ograniczona, co zmniejsza ryzyko przegrzania przewodów i pożaru.
• II klasa ochronności - podwójna izolacja między siecią a wyjściem, bez przewodu ochronnego.
• Certyfikat GS Intertek - znak niezależnego badania bezpieczeństwa wyrobu.

Do czego się nadaje

W sieci domowej i monitoringu - routery, przełączniki sieciowe, modemy, kamery CCTV i rejestratory zasilane napięciem 12 V.

W oświetleniu LED - taśmy i moduły LED 12 V o łącznej mocy do około 20 W, czyli z zapasem względem 24 W znamionowej mocy zasilacza.

Na stole elektronika - zasilanie płytek prototypowych, modułów, kitów i urządzeń warsztatowych wymagających 12 V i prądu do 2 A.

Specyfikacja techniczna

• Napięcie wyjściowe: 12 V DC
• Prąd wyjściowy: 2 A
• Moc wyjściowa: 24 W
• Wtyk wyjściowy: DC 5,5/2,5 mm, plus na środku
• Napięcie wejściowe: 100-240 V AC, 50/60 Hz
• Pobór prądu z sieci: maks. 0,6 A
• Wtyczka sieciowa: typu Euro, zintegrowana z obudową
• Klasa ochronności: II
• Źródło o ograniczonej mocy: LPS
• Przeznaczenie: do użytku wewnątrz pomieszczeń
• Oznaczenia: CE, GS Intertek
• Kolor: czarny

Jak dobrać zasilacz 12 V do urządzenia

Zgodność sprawdza się w czterech punktach. Napięcie zasilacza musi być równe napięciu podanemu przy gnieździe urządzenia. Prąd zasilacza musi być równy albo większy od prądu pobieranego przez urządzenie: zasilacz 2 A bezpiecznie zasili urządzenie pobierające 0,5 A, bo urządzenie pobiera tyle, ile potrzebuje, a nie tyle, ile zasilacz może dać.

Trzeci punkt to polaryzacja. Symbol przy gnieździe urządzenia pokazuje, czy plus jest na środku, czy na zewnątrz; ten zasilacz ma plus na środku, co jest układem najczęściej spotykanym. Czwarty punkt to wymiar wtyku: 5,5/2,5 mm oznacza średnicę zewnętrzną 5,5 mm i otwór 2,5 mm na bolec gniazda. Wtyk 5,5/2,5 mm wchodzi też do gniazda z bolcem 2,1 mm, ale bolec nie dociska się w otworze i styk bywa przerywany.

Najczęstsze pytania o zasilacz 12 V 2 A MU24-S120200-C5

Czy zasilacz 2 A może zasilać urządzenie, które potrzebuje 1 A?

Tak. Prąd na tabliczce zasilacza to wartość maksymalna, a urządzenie pobiera tylko tyle prądu, ile potrzebuje. Musi się natomiast zgadzać napięcie 12 V, polaryzacja i wymiar wtyku.

Czy wtyk 5,5/2,5 mm pasuje do gniazda 5,5/2,1 mm?

Mechanicznie wchodzi, ale styk jest niepewny. Bolec 2,1 mm jest za cienki dla otworu 2,5 mm, więc połączenie może zanikać przy poruszeniu przewodu. Do gniazd 5,5/2,1 mm, stosowanych m.in. w Arduino Uno i wielu routerach, potrzebny jest zasilacz z wtykiem 5,5/2,1 mm.

Ile metrów taśmy LED 12 V można podłączyć do zasilacza 24 W?

Około 4 m taśmy o mocy 4,8 W/m albo około 1,3 m taśmy 14,4 W/m. Taśmę dobiera się tak, by obciążała zasilacz w około 80%, czyli do około 19-20 W. Praca stale na granicy mocy znamionowej skraca żywotność zasilacza.

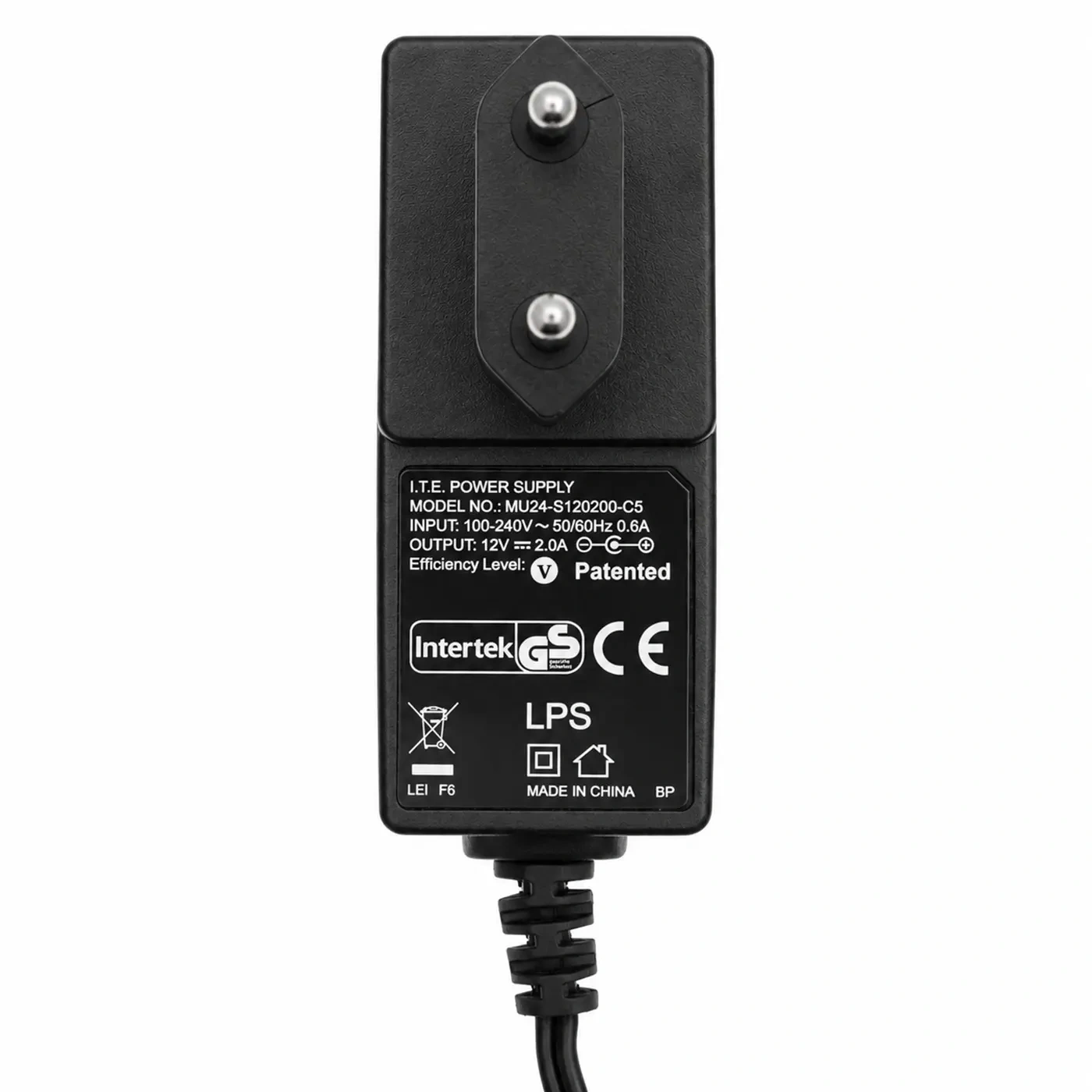

Co oznacza symbol LPS na obudowie zasilacza?

LPS (Limited Power Source) oznacza źródło zasilania o ograniczonej mocy wyjściowej. Przy zwarciu na wyjściu lub uszkodzeniu zasilanego urządzenia prąd i moc oddawane przez zasilacz są ograniczone, co zmniejsza ryzyko przegrzania i pożaru. Dlatego zasilacze LPS stosuje się w urządzeniach pracujących bez nadzoru, np. routerach i kamerach.

Czy zasilacz można zamontować na zewnątrz budynku?

Nie. Symbol domu na obudowie oznacza, że zasilacz jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Przy kamerze lub oświetleniu zewnętrznym zasilacz umieszcza się w budynku albo w hermetycznej puszce, a na zewnątrz prowadzi się tylko przewód 12 V.
