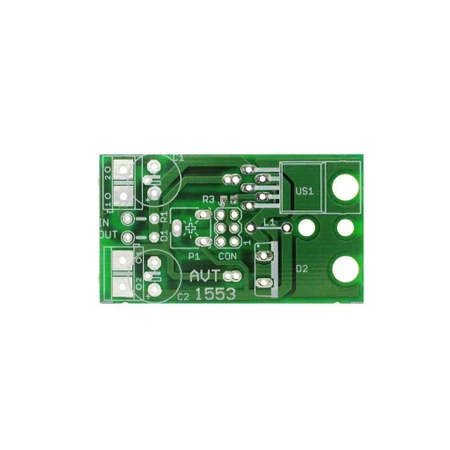

Zasilacz impulsowy do Power LED LM2576 - PCB do projektu AVT 1553
- Zasila diody Power LED prądem do 1 A, pracując jako stabilizator prądu lub napięcia, z układem LM2576-ADJ i zakresem zasilania 5…24 VDC. Wersja A zawiera płytkę PCB.
Zasilacz do Power LED – impulsowy driver LED LM2576 AVT1553
Płytka pozwala zbudować zasilacz impulsowy do diod Power LED, pracujący jako stabilizator prądu albo napięcia.
Driver do diod Power LED 1 W i 3 W
AVT1553 pozwala zbudować impulsowy zasilacz do diod Power LED. Układ oparty na LM2576-ADJ może pracować w trybie stabilizacji prądu dla diod połączonych szeregowo albo w trybie stabilizacji napięcia dla kilku gałęzi LED połączonych równolegle.
Zasilacz sprawdza się przy budowie oświetlaczy LED, modułów sygnalizacyjnych i własnych opraw z diodami mocy. Złącze CONTROL umożliwia wybór trybu pracy i sterowanie stanem aktywnym albo uśpienia, a radiator pomaga odprowadzić ciepło z elementów mocy.
Karta techniczna
AVT1553
Impulsowy zasilacz do diod Power LED, umożliwiający pracę jako źródło prądowe albo regulowany zasilacz napięciowy.
| Wersja | A – płytka PCB |
| Typ projektu | impulsowy zasilacz do diod Power LED |
| Zastosowanie | zasilanie diod LED mocy w oświetlaczach, modułach sygnalizacyjnych i własnych oprawach LED |
| Topologia pracy | przetwornica impulsowa obniżająca napięcie |
| Napięcie zasilania | 5…24 VDC |
| Maksymalny prąd wyjściowy | 1 A |
| Tryby pracy | stabilizacja prądu LED albo stabilizacja napięcia wyjściowego |
| Tryb stałoprądowy | praca jako driver LED z ograniczeniem prądu dobranym do typu diod |
| Tryb napięciowy | praca jako regulowany zasilacz impulsowy |
| Regulacja napięcia wyjściowego | potencjometrem montażowym |
| Obsługiwane diody LED | diody Power LED 1 W i 3 W |
| Przykładowa konfiguracja przy zasilaniu 12 V | do 9 diod LED 1 W albo do 3 diod LED 3 W |
| Liczba diod w szeregu w trybie prądowym | 1…6 diod, zależnie od napięcia zasilania i parametrów LED |
| Sterowanie pracą | złącze CONTROL do wyboru trybu pracy i stanu aktywny/uśpienie |
| Tryb uśpienia | dostępny przez konfigurację złącza CONTROL |
| Wejście zasilania | złącze śrubowe IN |
| Wyjście do LED / obciążenia | złącze śrubowe OUT |
| Chłodzenie elementów mocy | wymagane przy większych prądach i pracy z diodami dużej mocy |
| Zabezpieczenie wejścia | ochrona przed odwrotną polaryzacją zasilania |
| Obudowa z dokumentacji | KM27 |
| Wymiary płytki PCB | 50×28 mm |

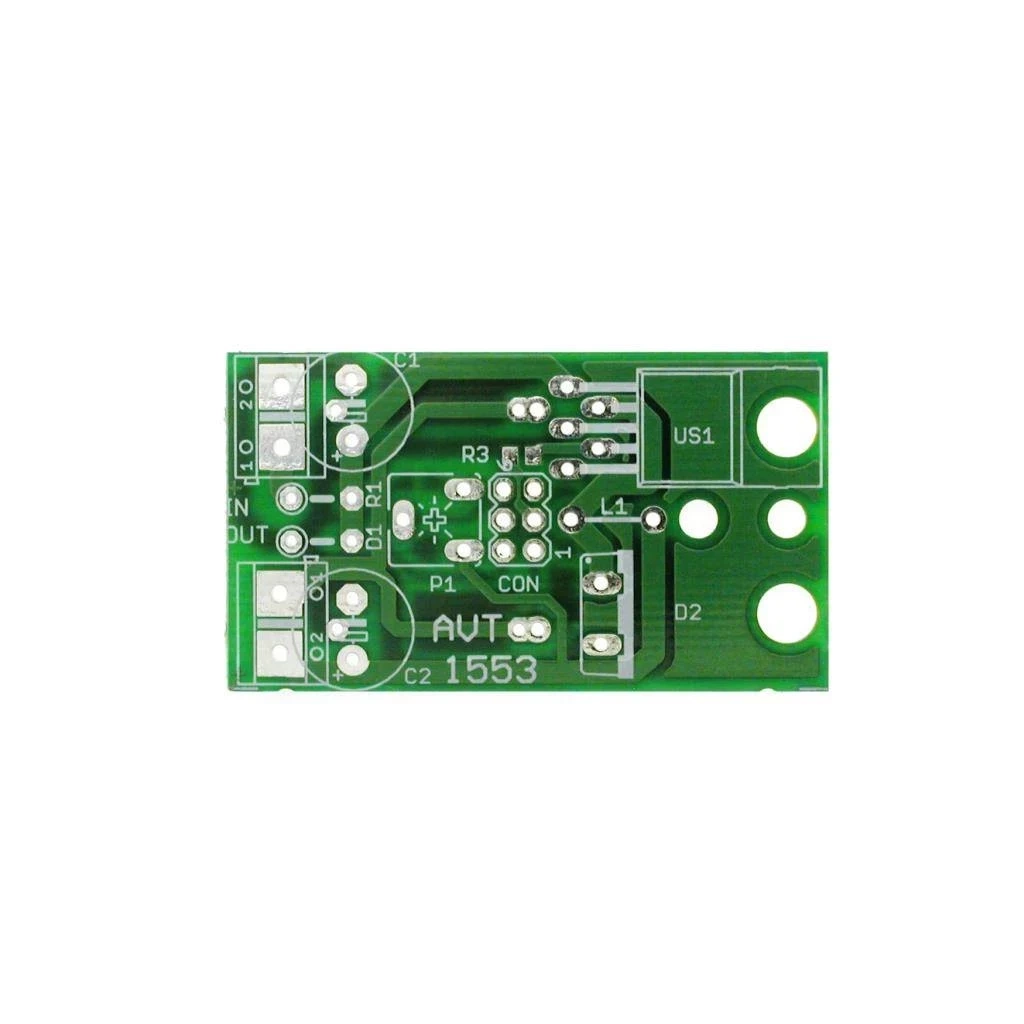

Wersja A – płytka PCB
AVT1553 A zawiera płytkę PCB do projektu zasilacza do Power LED. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 1 Ω
- R2: 1 kΩ, SMD 0805
- R3: 100 Ω, SMD 0805
- R4: 470 Ω, SMD 0805
- R5, R6: 8,2 Ω / 1 W albo 3,3 Ω / 1 W, zależnie od prądu LED
- P1: potencjometr montażowy 10 kΩ
- C1, C2: 470 µF / 25 V
- US1: LM2576-ADJ
- D1: 1N4007
- D2: BYW29
- L1: 100 µH / 2 A
- IN, OUT: ARK2/500
- CONTROL: goldpin 2×3 + 2 zworki
- Radiator RADA4755L5 lub odpowiednik dobrany do strat mocy
- Obudowa KM27 lub inna dopasowana mechanicznie
Notes
Dla szeregu diod LED najbezpieczniejszy jest tryb stabilizacji prądu. Wymagany prąd ustala się rezystorami R5 i R6 tak, aby przy żądanym prądzie wystąpił na nich spadek około 1,23 V.
Przy kilku gałęziach LED połączonych równolegle należy używać trybu stabilizacji napięcia, dobrać prąd amperomierzem w jednej gałęzi i zastosować osobny rezystor w każdej gałęzi.
US1, D2, R5 i R6 montuje się po stronie lutowania. US1 i D2 powinny być skierowane radiatorami na zewnątrz płytki i dociśnięte do radiatora; pod D2 należy zastosować podkładkę silikonową.
Uwaga: Diody Power LED wymagają ograniczenia prądu i skutecznego chłodzenia. Nie podłączaj diod bez ustawienia właściwego trybu pracy, rezystorów pomiarowych i radiatorów, ponieważ zbyt duży prąd może szybko uszkodzić LED oraz elementy przetwornicy.
Najczęściej zadawane pytania
Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.
To impulsowy zasilacz do diod Power LED, który może pracować jako stabilizator prądu albo stabilizator napięcia.
Układ pracuje z napięciem 5…24 VDC.
Maksymalny prąd wyjściowy wynosi 1 A.
Przy zasilaniu 12 V można zasilać od 1 do 9 diod 1 W albo od 1 do 3 diod 3 W, zależnie od sposobu połączenia i ustawień układu.
Stabilizację prądu warto wybrać dla diod połączonych w jeden szereg. W tym trybie prąd ustalają rezystory R5 i R6.
Stabilizacja napięcia jest przeznaczona dla kilku gałęzi szeregowych LED połączonych równolegle. Każda gałąź powinna mieć własny rezystor ograniczający prąd.
Złącze CONTROL pozwala skonfigurować tryb stabilizacji prądu lub napięcia oraz ustawić stan uśpienia albo tryb aktywny pracy układu.
Tak. Elementy mocy, szczególnie LM2576-ADJ i dioda BYW29, powinny być chłodzone radiatorem dobranym do warunków pracy.
Nie. To wersja A, czyli sama płytka PCB. LM2576-ADJ, diodę BYW29, diodę 1N4007, dławik, rezystory, kondensatory, potencjometr, złącza ARK, goldpin CONTROL, zworki, radiator, obudowę i pozostałe elementy trzeba dobrać osobno według wykazu.
