Zasilacz do płytek stykowych 1.5-9V 1.5A - zlutowany KIT AVT 3072
- Wygodne zasilanie prototypów na płytce stykowej z wyborem napięcia zworką albo płynną regulacją PR1. AVT3072 C to zlutowany układ do podłączenia zasilacza 12–24 V DC, pasujący do SD12NW oraz płytek o rozstawie 49 mm.
Zasilacz do płytek stykowych 1,5–9V 1,5A - zlutowany AVT3072
Zlutowany układ zasilacza do płytek stykowych, z wyborem napięcia zworką i regulacją płynną w trybie REG.
Zlutowany moduł zasilania do prototypów na płytce stykowej

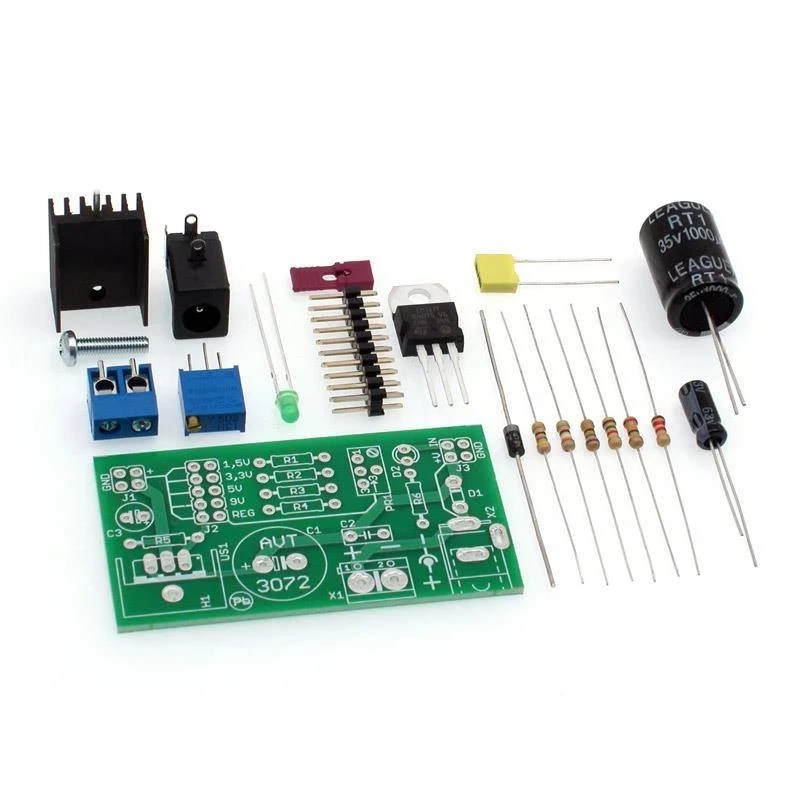

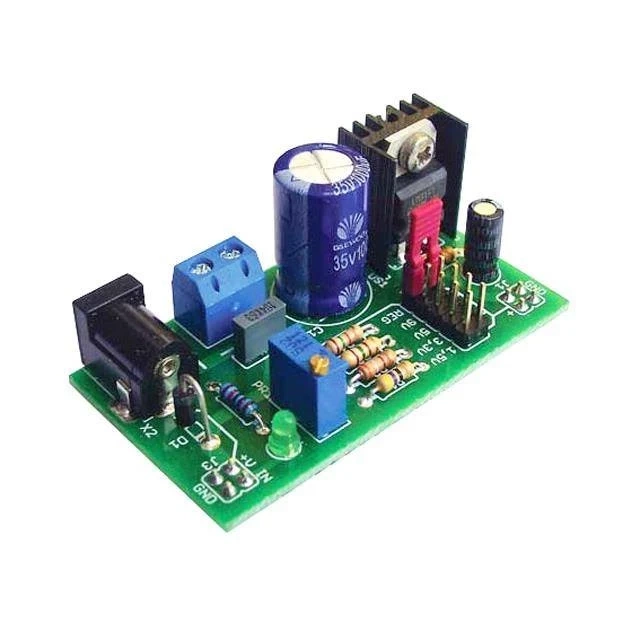

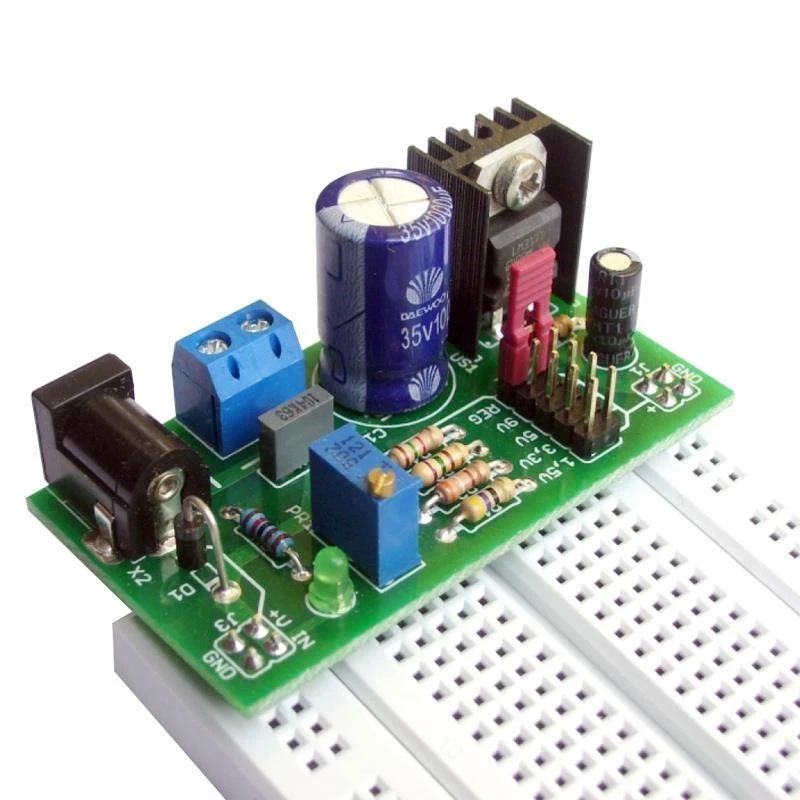

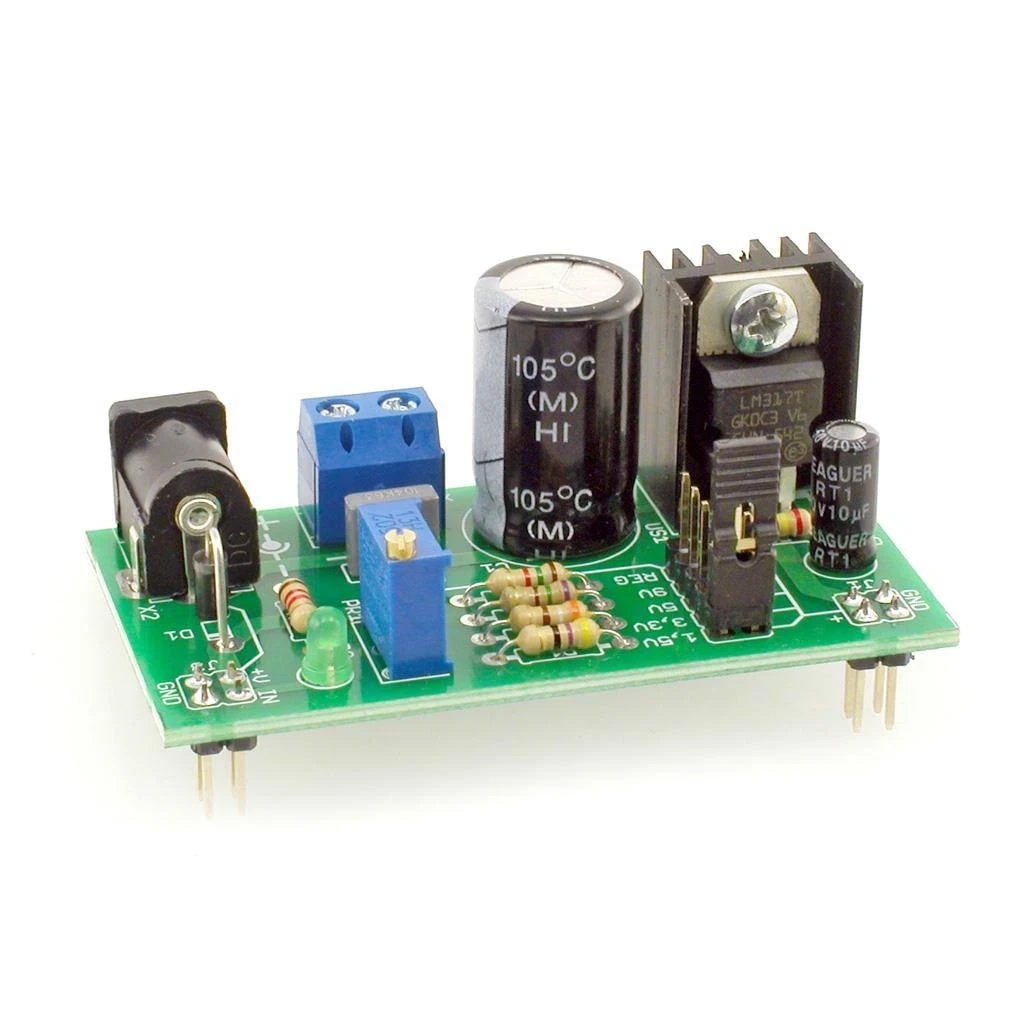

AVT3072 to zasilacz do płytek stykowych z regulatorem LM317. Udostępnia napięcia wybierane zworką: 1,5 V, 3,3 V, 5 V i 9 V, a po ustawieniu zworki w pozycji REG pozwala regulować napięcie potencjometrem PR1.
Moduł można zasilać napięciem 12–24 V DC przez złącze śrubowe albo gniazdo DC. Złącze J3 może wyprowadzić na płytkę stykową także napięcie zasilania sprzed stabilizatora, pomniejszone o spadek na D1. Wersja C zawiera zlutowany układ przeznaczony do poprawnego podłączenia, ustawienia napięcia i użycia z płytką stykową.
Karta techniczna
AVT3072
Zlutowany zasilacz do płytek stykowych z regulatorem LM317, wejściem DC i zabezpieczeniem przed odwrotną polaryzacją.
| Kod projektu | AVT3072 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | zasilacz do płytek stykowych |
| Regulator napięcia | LM317 |
| Napięcia skokowe | 1,5 V, 3,3 V, 5 V, 9 V |
| Regulacja płynna | pozycja REG, potencjometr PR1 5 kΩ |
| Obciążalność | do 1,5 A |
| Napięcie zasilania | 12–24 V DC |
| Wejścia zasilania | złącze śrubowe X1 albo gniazdo DC 5,5/2,1 lub 5,5/2,5 |
| Sygnalizacja zasilania | zielona dioda LED D2 |
| Kompatybilność mechaniczna | SD12NW i inne płytki stykowe o rozstawie 49 mm |
| Wymiary płytki PCB | 60×33 mm |
Wersja
AVT3072 C – zlutowany układ. Wersja zawiera zmontowany zasilacz płytek stykowych przeznaczony do poprawnego podłączenia, ustawienia napięcia i integracji ze stanowiskiem prototypowym.
Notes
Wersja C jest zlutowanym układem elektronicznym, ale nie jest samodzielnym kompletnym stanowiskiem laboratoryjnym. Wymaga zasilacza 12–24 V DC oraz poprawnego osadzenia na płytce stykowej.

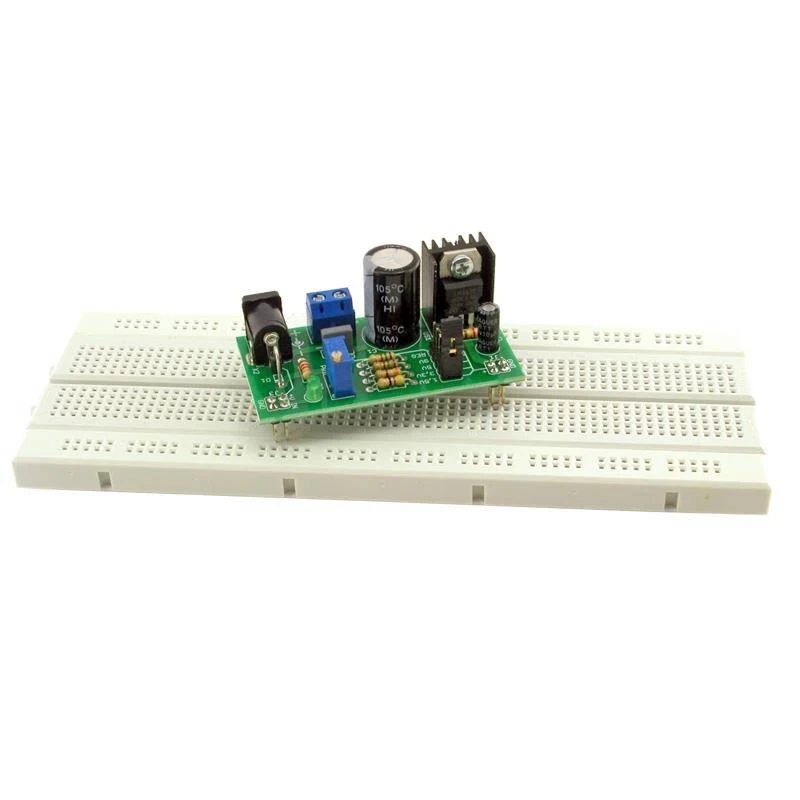

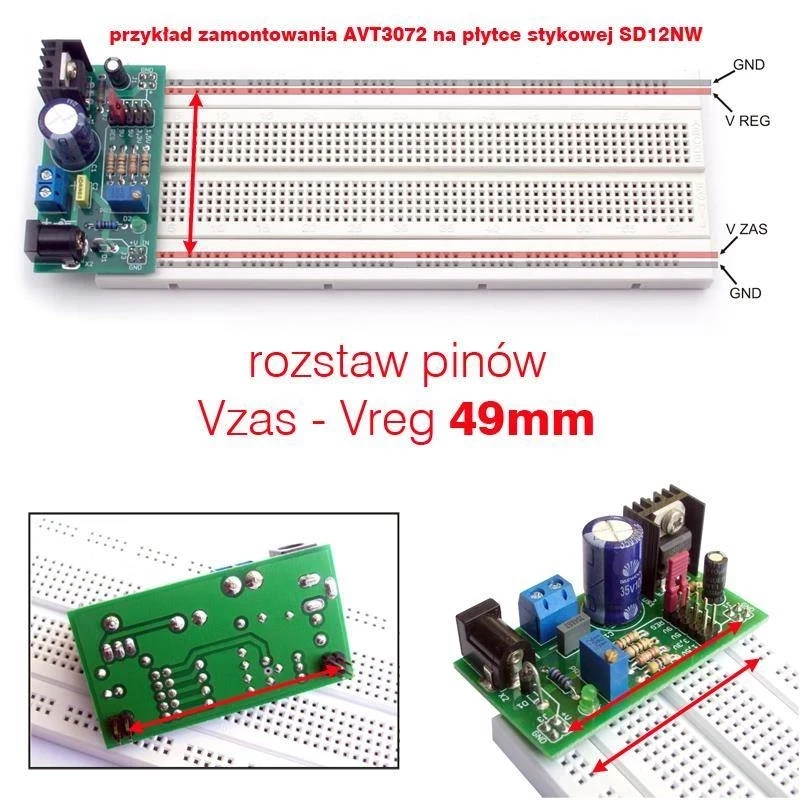

Moduł pasuje do płytki stykowej SD12NW oraz innych płytek o rozstawie 49 mm. Przy innych płytkach można użyć połączeń przewodowych między listwami goldpin i szynami zasilającymi.
Zworka J2 ustawia napięcie 1,5 V, 3,3 V, 5 V, 9 V albo tryb REG. W trybie REG napięcie wyjściowe należy ustawić potencjometrem PR1 przed podłączeniem wrażliwego układu prototypowego.
Złącze J3 umożliwia wyprowadzenie napięcia zasilania sprzed stabilizatora, pomniejszonego o spadek na D1, dzięki czemu na płytce można korzystać z dwóch napięć z jednego modułu.
Uwaga: AVT3072 C wymaga zasilania 12–24 V DC. Przed użyciem należy sprawdzić ustawienie zworki napięcia, polaryzację wejścia oraz zgodność połączenia modułu z szynami zasilającymi płytki stykowej.
Najczęściej zadawane pytania
AVT3072 C to zlutowany układ zasilacza płytek stykowych. Wymaga podłączenia zasilania 12–24 V DC, ustawienia napięcia wyjściowego i poprawnego osadzenia na płytce prototypowej.
Do zasilania układów prototypowych na płytce stykowej, z możliwością wyboru napięcia zworką albo regulacji potencjometrem PR1.
Nie. Wersja C jest zlutowanym modułem zasilacza do użycia z płytką stykową i zewnętrznym źródłem napięcia 12–24 V DC.
Tak. Zasilacz pasuje do płytki stykowej SD12NW oraz innych płytek o rozstawie 49 mm.
Wymagane jest źródło napięcia stałego 12–24 V DC, podłączone przez złącze śrubowe X1 albo gniazdo DC X2.
