Zasilacz do płytek stykowych 1.5-9V 1.5A - PCB do projektu AVT 3072
- Zasilacz do płytek stykowych udostępnia napięcia 1,5 V, 3,3 V, 5 V i 9 V oraz tryb regulowany potencjometrem PR1. AVT3072 A zawiera płytkę PCB 60×33 mm, a elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Zasilacz do płytek stykowych 1,5–9V 1,5A - płytka PCB do AVT3072

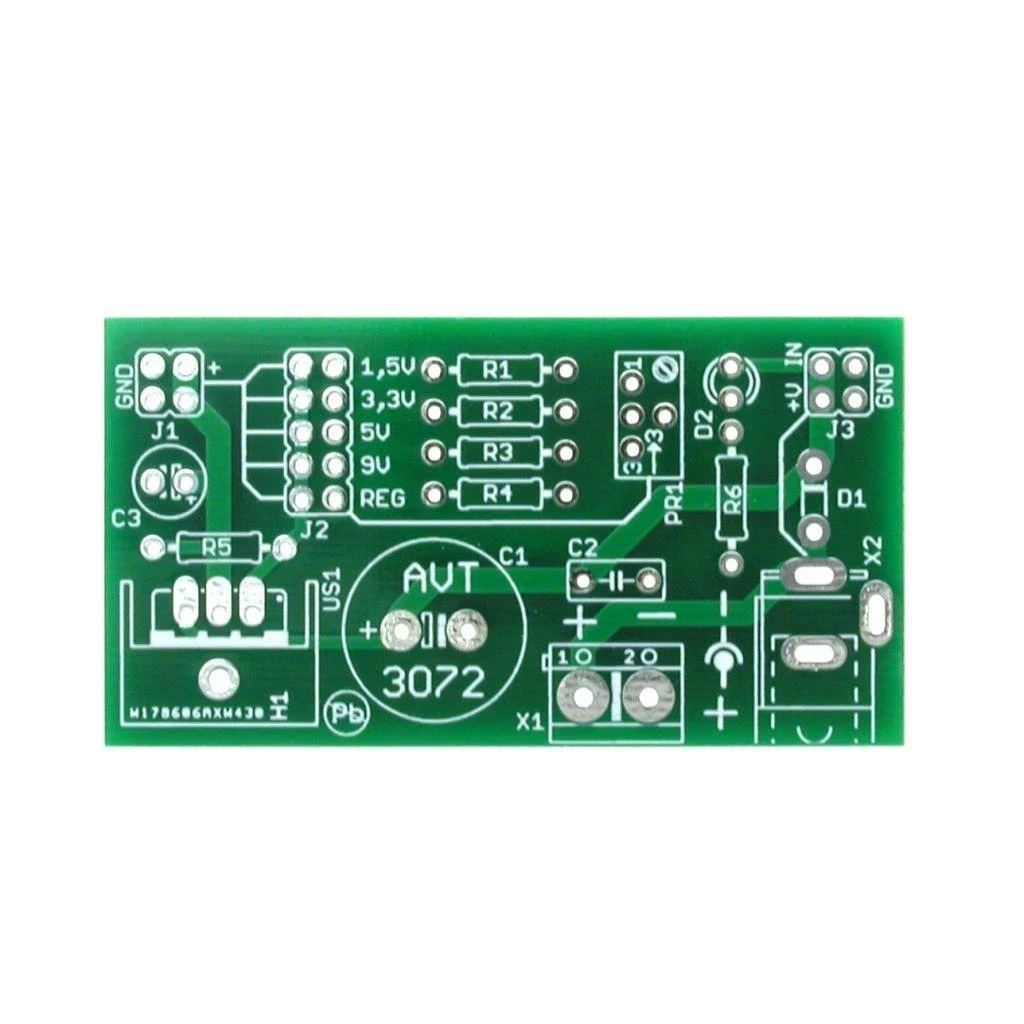

Płytka PCB do wykonania zasilacza montowanego na płytce stykowej, z napięciami wybieranymi zworką i regulacją płynną.
Zasilanie prototypów bez lutowania przewodów do szyn płytki
AVT3072 to zasilacz do płytek stykowych oparty na regulatorze LM317. Umożliwia szybkie zasilanie układów prototypowych napięciem wybieranym zworką: 1,5 V, 3,3 V, 5 V albo 9 V.
Po przestawieniu zworki w pozycję REG napięcie wyjściowe można ustawić płynnie potencjometrem PR1. Układ może także wyprowadzić na płytkę stykową napięcie zasilania sprzed stabilizatora, pomniejszone o spadek na diodzie D1. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT3072
Zasilacz do płytek stykowych z regulatorem LM317, wyborem napięcia zworką i wejściem przez złącze śrubowe albo gniazdo DC.
| Kod projektu | AVT3072 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | zasilacz do płytek stykowych |
| Regulator napięcia | LM317 |
| Napięcia skokowe | 1,5 V, 3,3 V, 5 V, 9 V |
| Regulacja płynna | pozycja REG, potencjometr PR1 5 kΩ |
| Obciążalność | do 1,5 A |
| Napięcie zasilania | 12–24 V DC |
| Wejścia zasilania | złącze śrubowe X1 albo gniazdo DC 5,5/2,1 lub 5,5/2,5 |
| Zabezpieczenie | dioda D1 przed odwrotną polaryzacją |
| Kompatybilność mechaniczna | SD12NW i inne płytki stykowe o rozstawie 49 mm |
| Wymiary płytki PCB | 60×33 mm |
Wersja
AVT3072 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1: 47 Ω
- R2: 390 Ω
- R3: 750 Ω
- R4: 1,5 kΩ
- R5: 240 Ω
- R6: 1,2 kΩ
- PR1: potencjometr 5 kΩ
- C1: 1000 µF
- C2: 100 nF
- C3: 10 µF
- D1: 1N5819
- D2: dioda LED 3 mm
- US1: LM317
- J1, J3: listwa goldpin 2×2
- J2: listwa goldpin 2×5 + zworka
- X1: złącze śrubowe 2-pin
- X2: gniazdo DC 2,1/5,5
- Radiator
Notes
Zasilacz jest przewidziany do montażu na płytce stykowej SD12NW oraz innych płytkach prototypowych o rozstawie 49 mm. W razie innego układu szyn zasilających można zastosować listwy J1 i J3 jako proste albo kątowe i wykonać połączenia przewodami.
Zworka J2 wybiera napięcie 1,5 V, 3,3 V, 5 V, 9 V albo tryb REG. W trybie REG napięcie ustawia się potencjometrem PR1.
J3 wyprowadza na płytkę stykową napięcie zasilania sprzed stabilizatora, pomniejszone o spadek na D1. Pozwala to uzyskać dwa napięcia na jednej płytce prototypowej, na przykład osobno dla logiki i elementów wykonawczych.
Płytka jest dwustronna, a goldpiny J1 i J3 są lutowane tak, aby zwiększyć odporność mechaniczną przy wielokrotnym wkładaniu i wyjmowaniu modułu z płytki stykowej.
Uwaga: układ wymaga zasilania 12–24 V DC. Przed uruchomieniem należy sprawdzić polaryzację zasilania, orientację D1, D2, kondensatorów elektrolitycznych i stabilizatora LM317 oraz prawidłowe ustawienie zworki wyboru napięcia.
Najczęściej zadawane pytania
AVT3072 A zawiera wyłącznie płytkę PCB do projektu zasilacza płytek stykowych. Do uruchomienia układu należy samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do zasilania układów budowanych na płytkach stykowych, bez lutowania przewodów do szyn zasilających i bez osobnego modułu regulacji napięcia.
Tak. Moduł pasuje do płytki stykowej SD12NW oraz innych płytek prototypowych o rozstawie 49 mm.
Nie. AVT3072 jest zasilaczem analogowym opartym na regulatorze LM317 i nie wymaga mikrokontrolera ani programu.
Źródłem może być zasilacz prądu stałego stabilizowany albo niestabilizowany o napięciu 12–24 V DC, podłączony przez złącze śrubowe X1 albo gniazdo DC X2.
