Zasilacz do płytek stykowych 1.5-9V 1.5A - KIT AVT 3072
- Zasilacz do płytek stykowych ułatwia szybkie uruchamianie prototypów, oferując wybór napięcia zworką lub płynną regulację PR1. AVT3072 B to KIT DIY z płytką PCB i elementami do lutowania, pasujący do SD12NW oraz płytek o rozstawie 49 mm.
Zasilacz do płytek stykowych 1,5–9V 1,5A - KIT DIY AVT3072
Zestaw elementów do wykonania zasilacza prototypowego montowanego bezpośrednio na płytce stykowej.
KIT zasilacza do szybkiego prototypowania na płytce stykowej

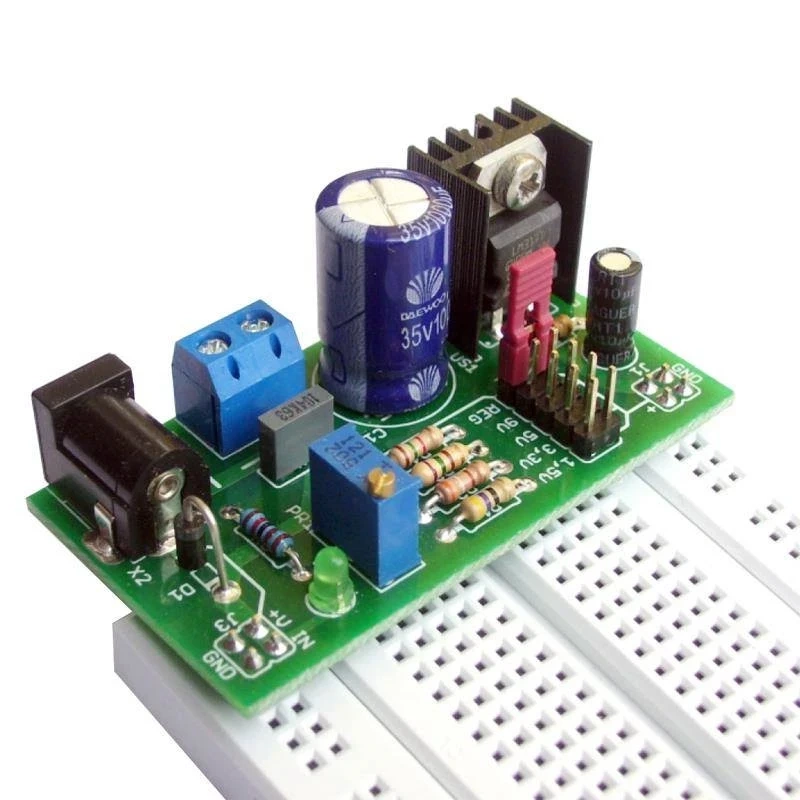

AVT3072 to zasilacz do płytek stykowych, który upraszcza uruchamianie układów prototypowych bez lutowania. Napięcie wyjściowe można wybrać zworką: 1,5 V, 3,3 V, 5 V albo 9 V.

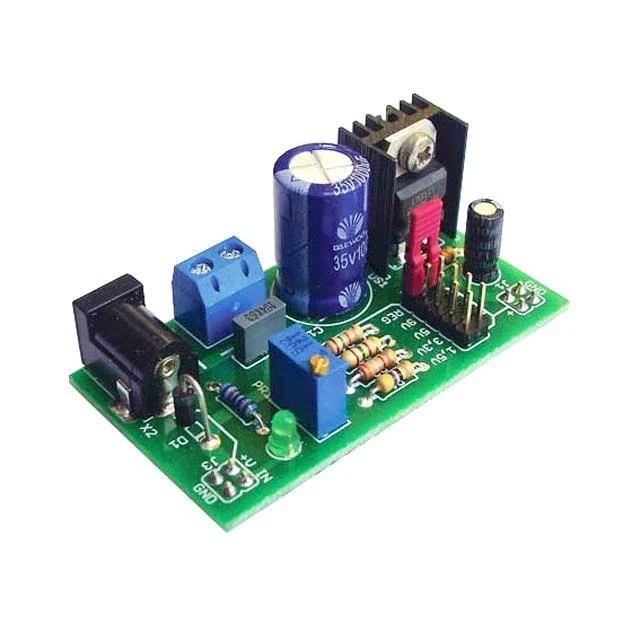

Po ustawieniu zworki w pozycji REG napięcie wyjściowe jest regulowane płynnie potencjometrem PR1. Zasilacz może być podłączony przez złącze śrubowe X1 albo przez gniazdo DC X2, a dioda LED D2 sygnalizuje obecność napięcia. Wersja B obejmuje płytkę PCB oraz elementy przewidziane do samodzielnego montażu.
Karta techniczna
AVT3072
KIT zasilacza do płytek stykowych z regulatorem LM317, radiatorem i zabezpieczeniem przed odwrotną polaryzacją.
| Kod projektu | AVT3072 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | zasilacz do płytek stykowych |
| Regulator napięcia | LM317 |
| Napięcia skokowe | 1,5 V, 3,3 V, 5 V, 9 V |
| Regulacja płynna | pozycja REG, potencjometr PR1 5 kΩ |
| Obciążalność | do 1,5 A |
| Napięcie zasilania | 12–24 V DC |
| Wejścia zasilania | złącze śrubowe X1 albo gniazdo DC 5,5/2,1 lub 5,5/2,5 |
| Sygnalizacja zasilania | zielona dioda LED D2 |
| Kompatybilność mechaniczna | SD12NW i inne płytki stykowe o rozstawie 49 mm |
| Wymiary płytki PCB | 60×33 mm |
Wersja

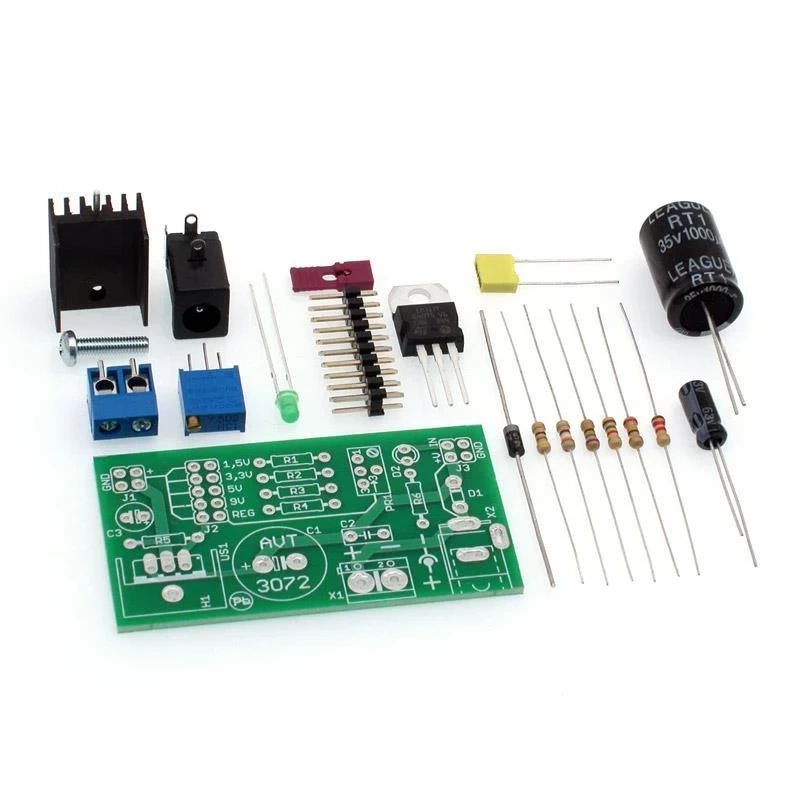

AVT3072 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania zasilacza płytek stykowych.
Notes
Montaż należy prowadzić od elementów najmniejszych do największych. Elementy oznaczone jako wymagające kontroli biegunowości to między innymi D1, D2, C1, C3 oraz US1.
Płytka zasilacza jest dwustronna głównie ze względu na mechanicznie obciążone złącza goldpin J1 i J3. Lutowanie przez metalizowane otwory zwiększa odporność modułu przy wkładaniu i wyjmowaniu z płytki stykowej.
Radiator stabilizatora także jest lutowany do płytki, co ogranicza wyginanie wyprowadzeń LM317 podczas pracy i obsługi modułu.

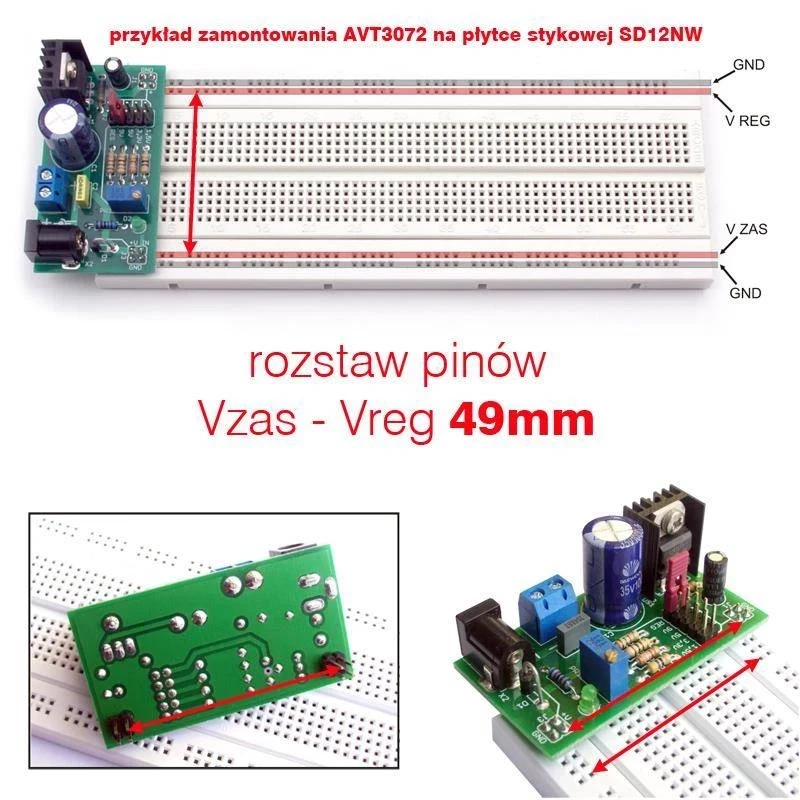

Zasilacz pasuje do SD12NW i innych płytek stykowych o rozstawie 49 mm. Przy innym układzie szyn zasilających można wykonać połączenia przewodami z pojedynczymi złączami goldpin.
Uwaga: przed podłączeniem do płytki prototypowej należy sprawdzić polaryzację wejścia 12–24 V DC, ustawienie zworki napięcia oraz poprawne osadzenie modułu w szynach zasilających płytki stykowej.
Najczęściej zadawane pytania
AVT3072 B to zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania zasilacza płytek stykowych.
Do zasilania układów prototypowych budowanych na płytce stykowej, z możliwością szybkiego wyboru typowych napięć albo płynnej regulacji.
Tak. Zasilacz pasuje do SD12NW oraz innych płytek prototypowych o rozstawie 49 mm.
Nie. Zasilacz pracuje na regulatorze LM317 i elementach dyskretnych, bez mikrokontrolera i bez programu.
Moduł wymaga zasilacza prądu stałego o napięciu 12–24 V DC. Zasilanie można podać na złącze śrubowe X1 albo gniazdo DC X2.
