Zasilacz buforowy - Ładowarka Mini USB 1A do Li-Ion, Li-pol - na TP4056

Ładowarka Mini USB o mocy maksymalnej 1A do akumulatorów litowo-jonowych. Posiada funkcje pracy jako zasilanie buforowe. Układ ten przyda się podczas budowania dodatkowych źródeł zasilania (np. power bank).

Posiada zabezpieczenie, które uniemożliwia przekroczenie napięcia ładowania 4,2V, a także zabezpiecza przed nadmiernym rozładowaniem - 2,5V (pod obciążeniem). Jest to ważne, ponieważ akumulatory Li-Ion, Li-Pol podczas przeładowania, jak i nadmiernego rozładowania mogą się uszkodzić.

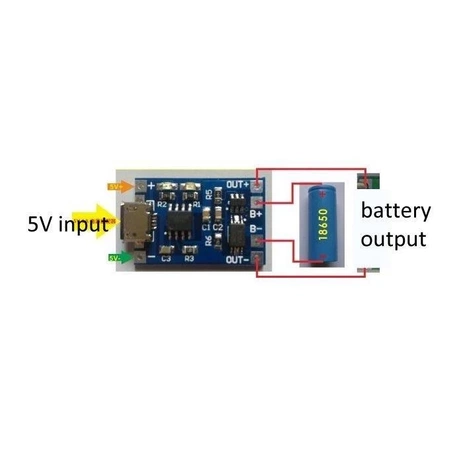

Zasada działania jest bardzo prosta: podając zasilanie 5V INPUT moduł ładuje pakiet bateryjny, a także napięcie to pojawia się na wyjściu zacisków OUT+ i OUT-. Gdy zasilanie to zostanie odłączone moduł podaje zasilanie z baterii, dzięki czemu zasilany odbiornik będzie cały czas otrzymywał prąd.
Przydatne urządzenie zwłaszcza, gdy korzysta się z alternatywnych źródeł energii np. paneli fotowoltaicznych, czy turbin wiatrowych.

• Zasilanie 4,5-5,5V (wbudowane gniazdo Mini USB do zasilania układu) lub złącza do przylutowania zasilania 4,5- 5,5V oznaczone +-
• Napięcie na zaciskach B+ i B- to max 4,2V - jedna cela (1S)
• Napięcie naładowania 4,2V +/- 1,5%
• Napięcie progowe rozładowania: 2,5V +/- 1,5%

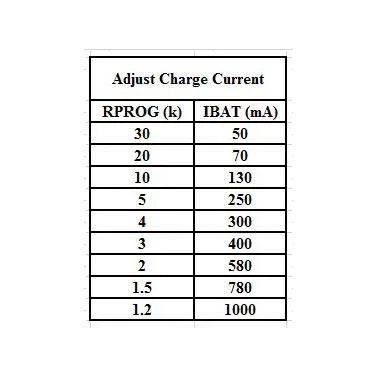

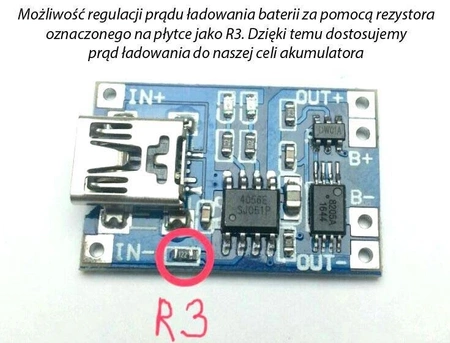

• Maksymalny prąd 1A - możliwość regulacji (R3)
• Sygnalizacja ładowania LED czerwony
• Sygnalizacja naładowania LED niebieski
• Wymiary 19x25x10mm
• Zabezpieczenie przed przeładowaniem a także nadmiernym rozładowaniem

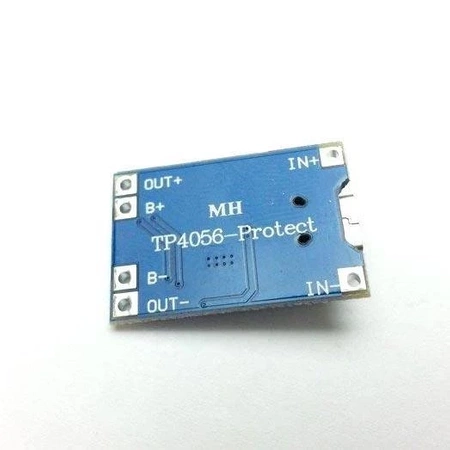

• Wyprowadzenia B+, B- służą do podłączenia ogniwa Li-Ion - Li-Pol
• Wyprowadzenia OUT +, - służą do podłączenia urządzenia zasilanego z ogniwa
