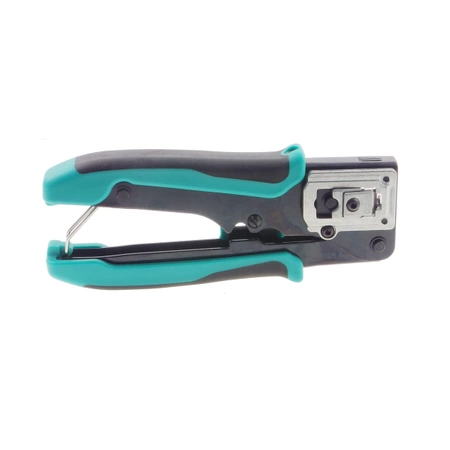

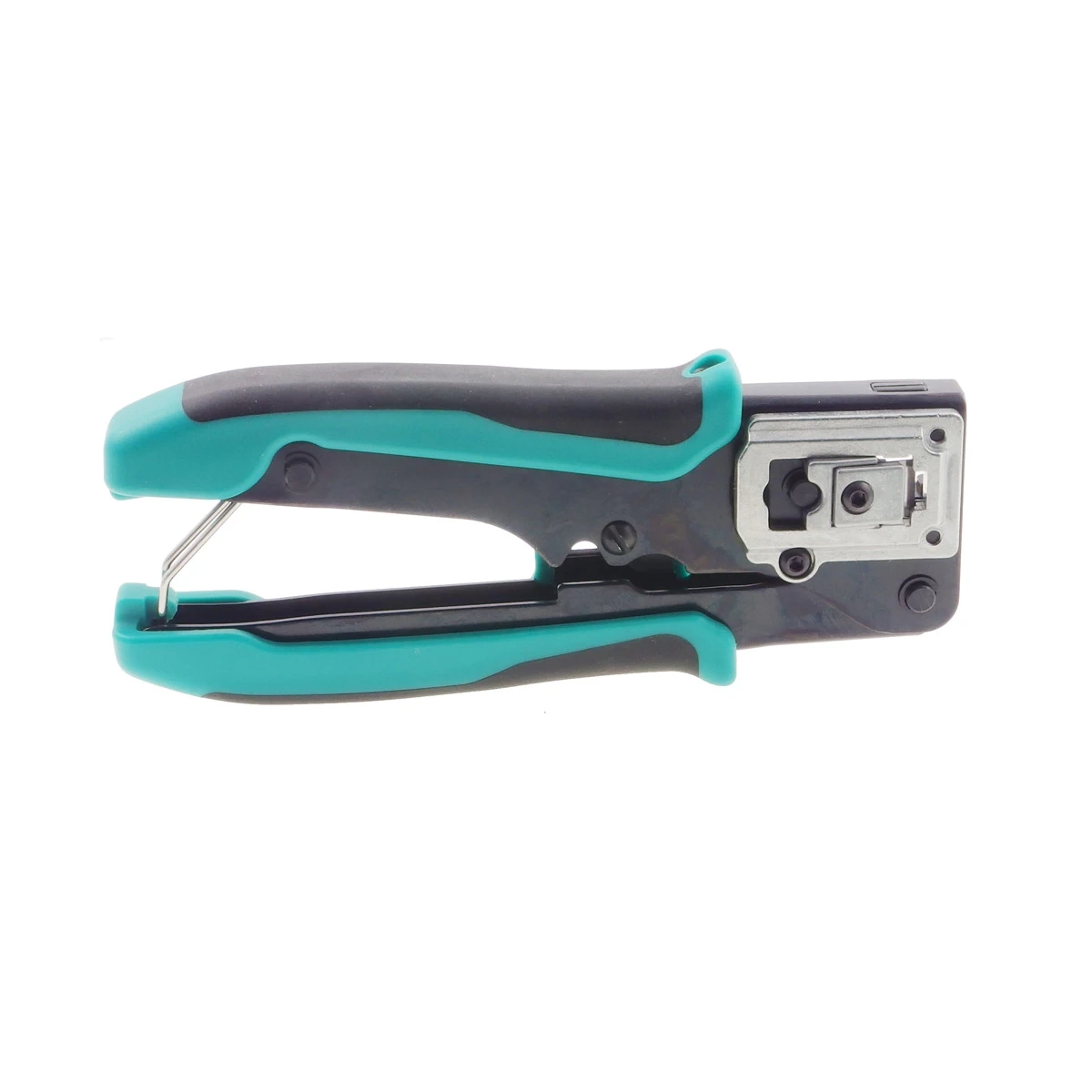

Kompaktowa zaciskarka do wtyków przelotowych RJ45

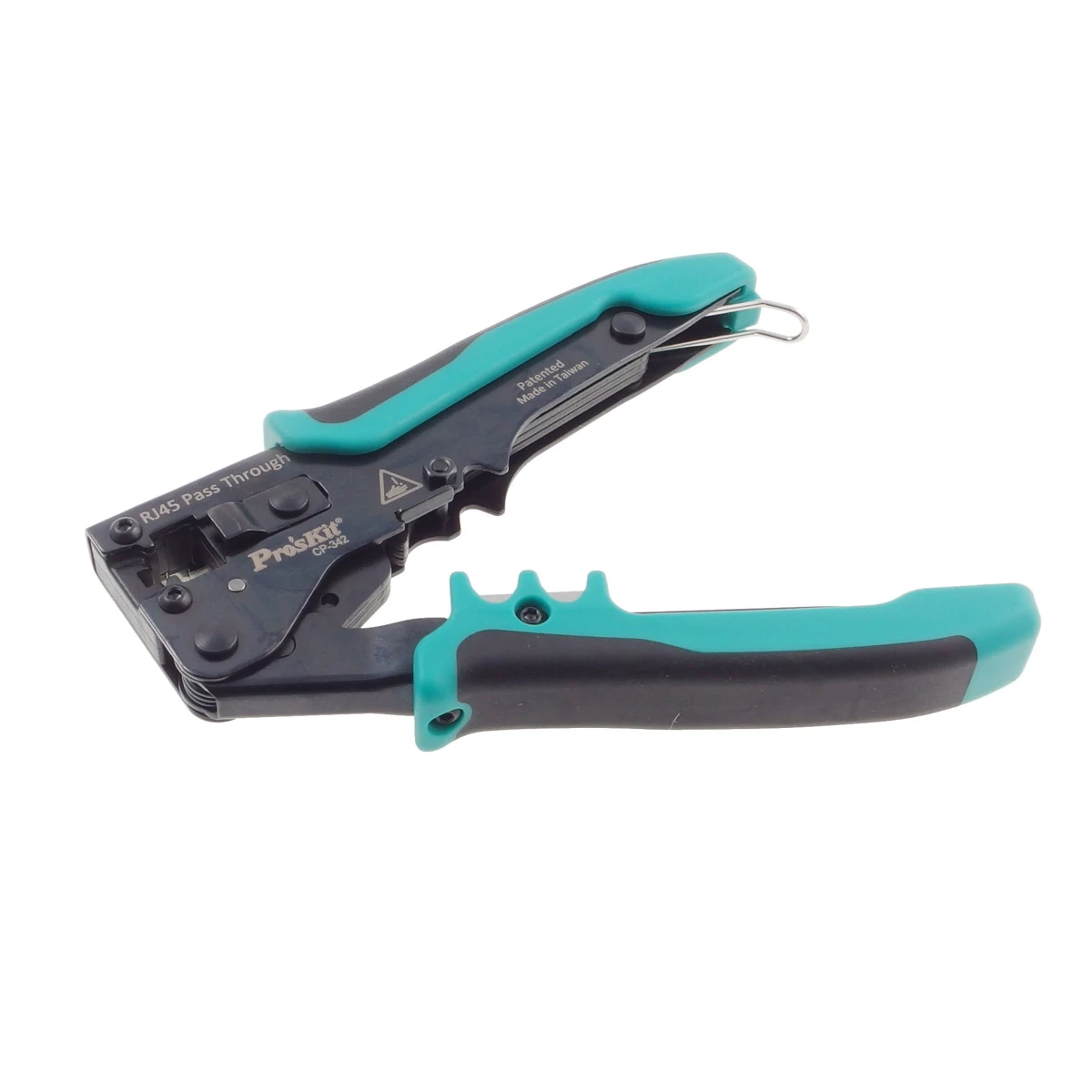

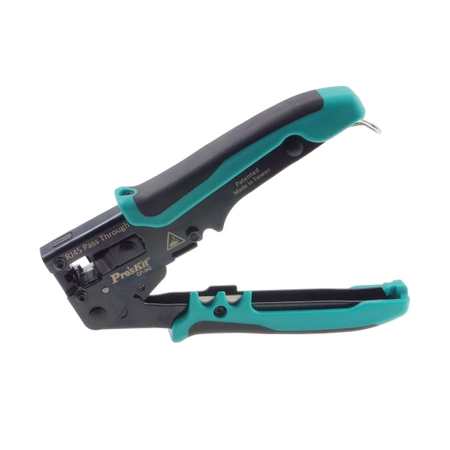

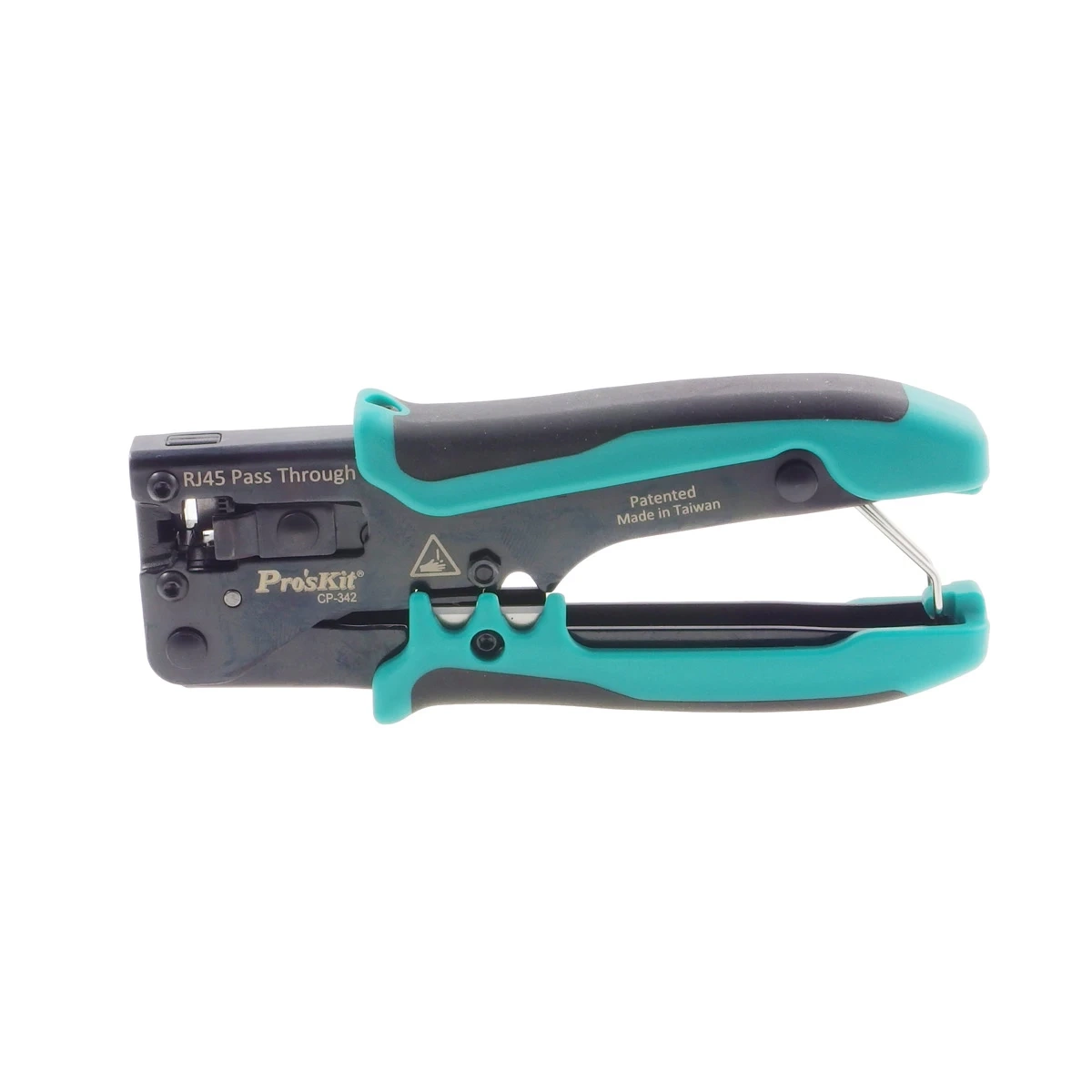

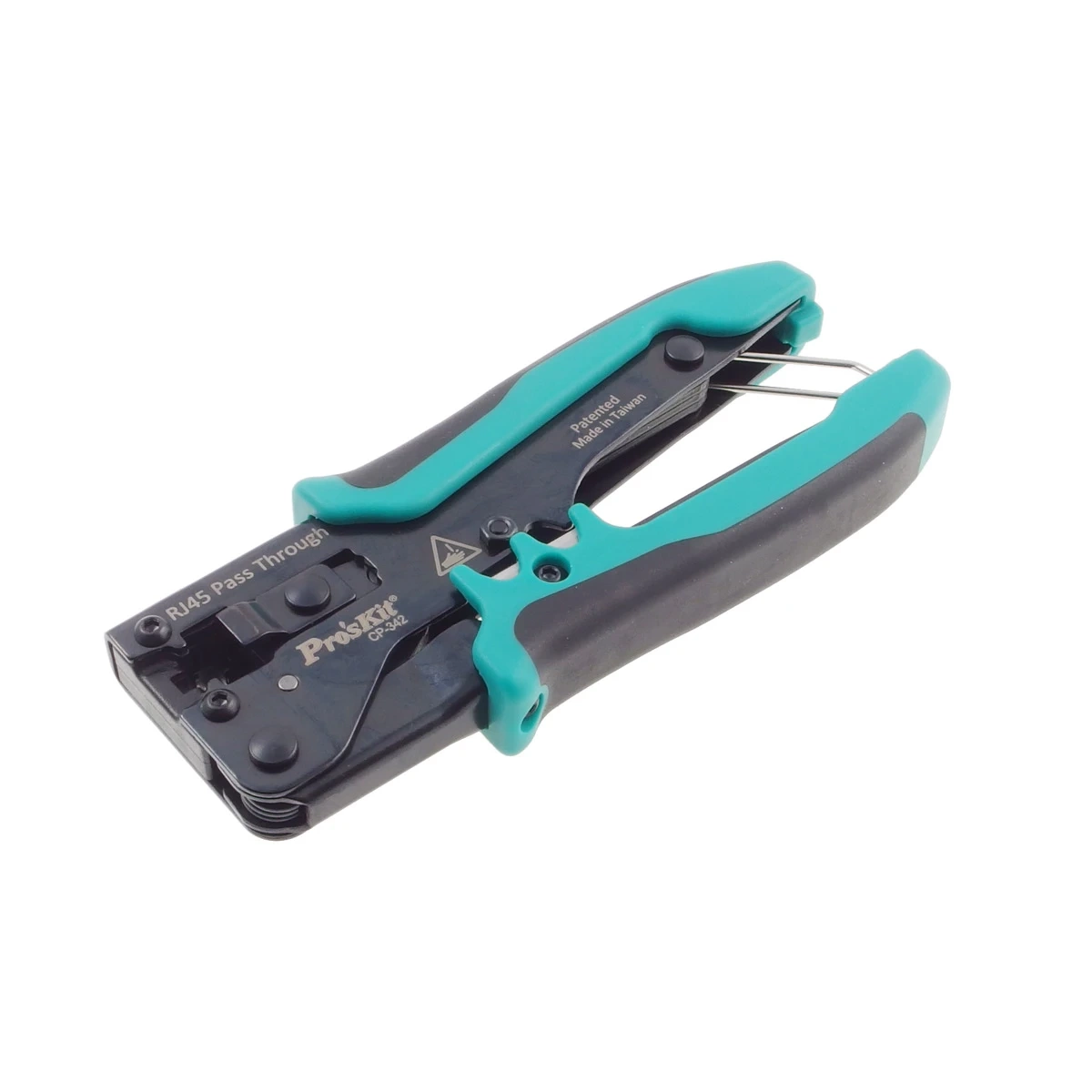

Pro'sKit CP-342 to kompaktowa zaciskarka sieciowa przeznaczona do montażu wtyków przelotowych RJ45 typu Pass Through. Narzędzie umożliwia jednoczesne zaciskanie, obcinanie oraz ściąganie izolacji przewodów sieciowych, dzięki czemu znacząco przyspiesza wykonywanie przewodów Ethernet.

Model CP-342 został wyposażony w mechanizm równoległego zacisku Parallel Crimping Action, który poprawia dokładność zaciskania i zwiększa powtarzalność połączeń. Kompaktowa konstrukcja sprawdza się podczas pracy instalacyjnej, serwisowej oraz w trudno dostępnych miejscach.

Najważniejsze cechy

• obsługa wtyków przelotowych RJ45 Pass Through
• kompaktowa mini konstrukcja

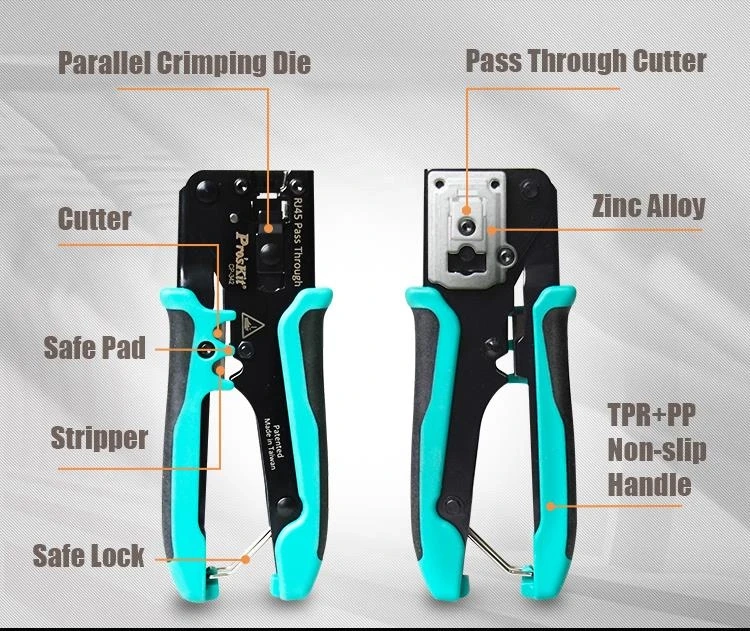

• funkcja zaciskania, cięcia i ściągania izolacji
• precyzyjny mechanizm równoległego zacisku
• dokładne obcinanie nadmiaru żył przewodu
• ergonomiczne antypoślizgowe rękojeści
• mechanizm sprężynowy ułatwiający pracę

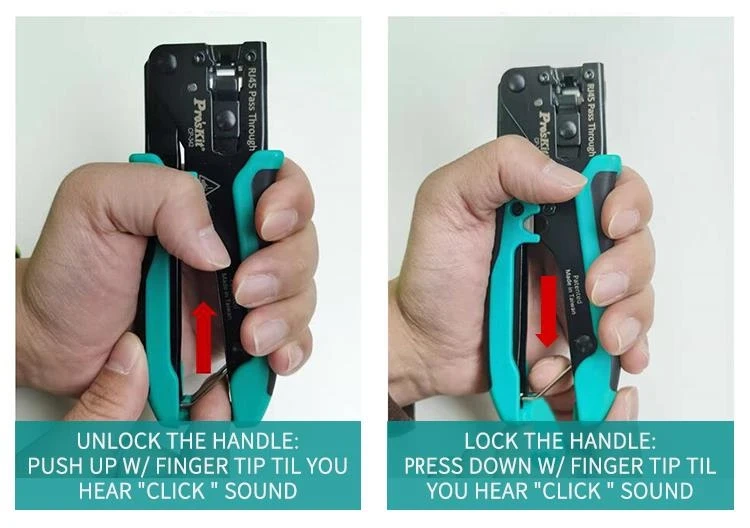

• blokada rękojeści do przechowywania
• wymienne ostrze tnące

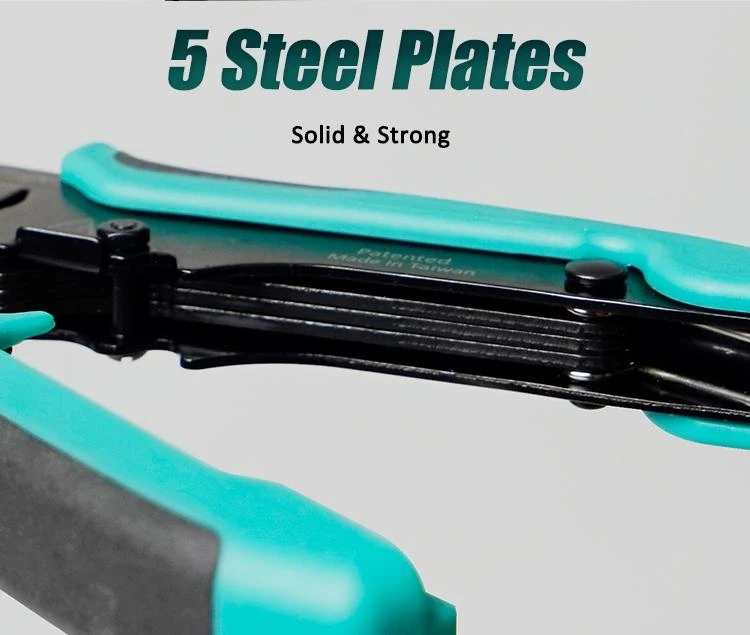

• stalowy korpus S50C
• długość całkowita 143 mm
• kompaktowe narzędzie dla instalatorów LAN

Zaciskarka do wtyków Pass Through

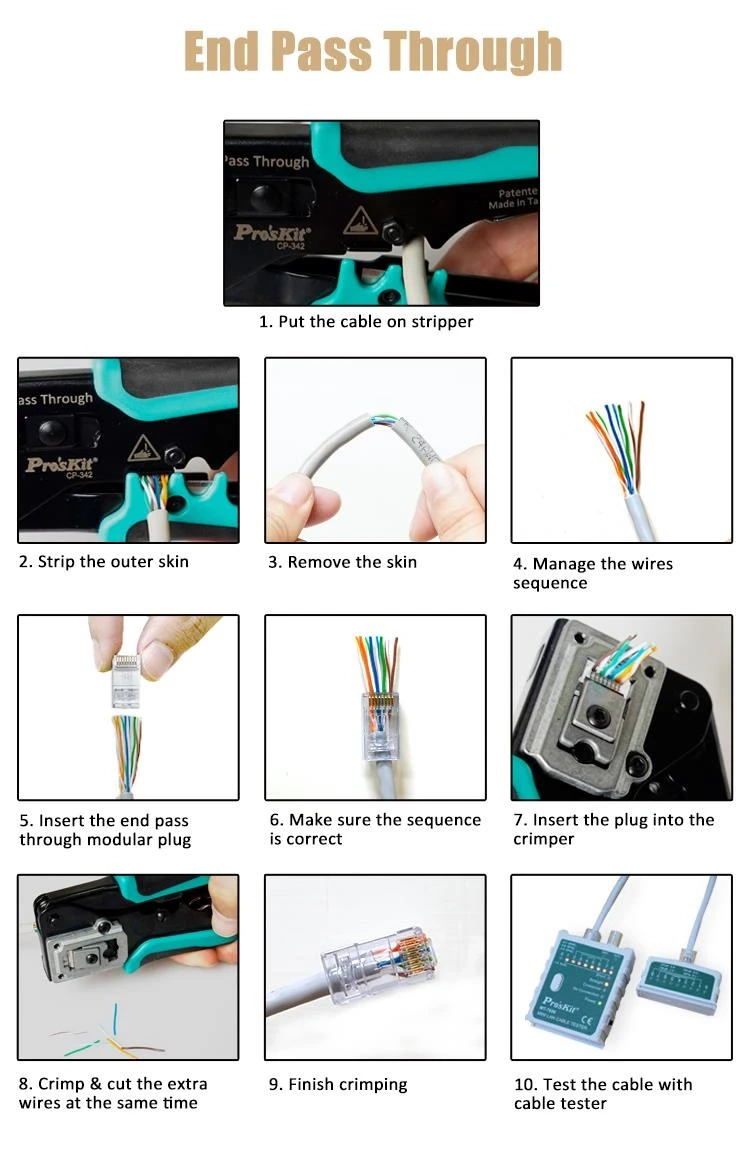

CP-342 została zaprojektowana specjalnie do wtyków przelotowych RJ45 typu End Pass Through. W tego typu złączach przewody przechodzą przez cały wtyk, co ułatwia kontrolę poprawnej kolejności żył przed zaciskaniem.

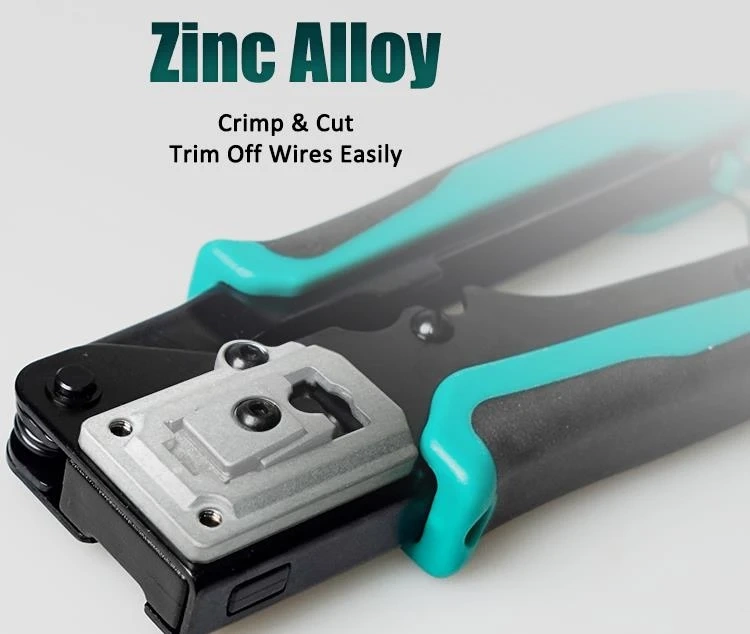

Po wykonaniu zacisku narzędzie automatycznie obcina wystające końcówki przewodów, co pozwala uzyskać estetyczne i profesjonalne zakończenie kabla sieciowego.

Obsługiwane standardy i złącza

Zaciskarka współpracuje z modularnymi złączami:

• 8P8C / RJ45
• 6P2C
• 6P4C
• 6P6C
• RJ11
• RJ12
• wtyki Pass Through
• standardowe wtyki nieprzelotowe RJ45

Narzędzie obsługuje większość popularnych wtyków sieciowych Cat5, Cat5e oraz Cat6 w wersjach przelotowych i klasycznych.

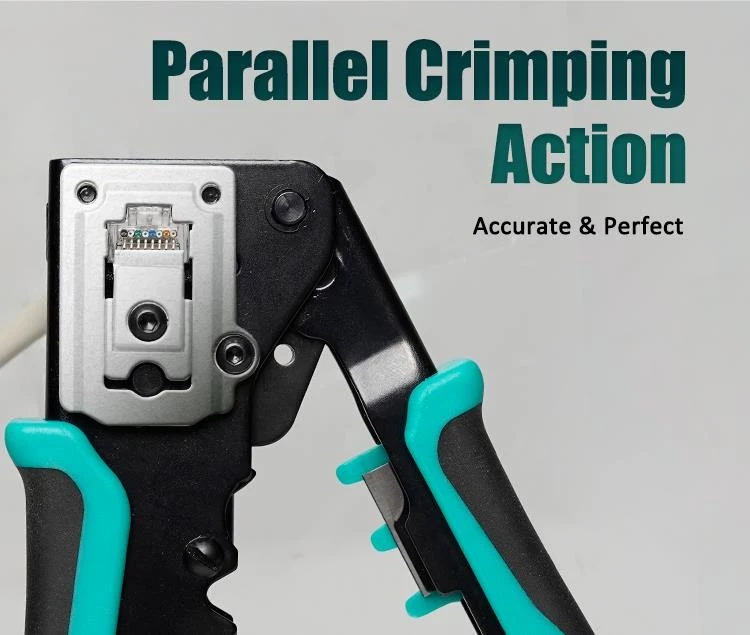

Parallel Crimping Action

Zastosowany mechanizm równoległego zacisku poprawia precyzję pracy i równomierne dociskanie pinów we wtyku. Rozwiązanie to zmniejsza ryzyko błędnego zaciśnięcia konektora oraz poprawia jakość połączenia sieciowego.

Mechanizm ratchet zapewnia pełny cykl zaciskania i wymusza prawidłowe dociśnięcie złącza.

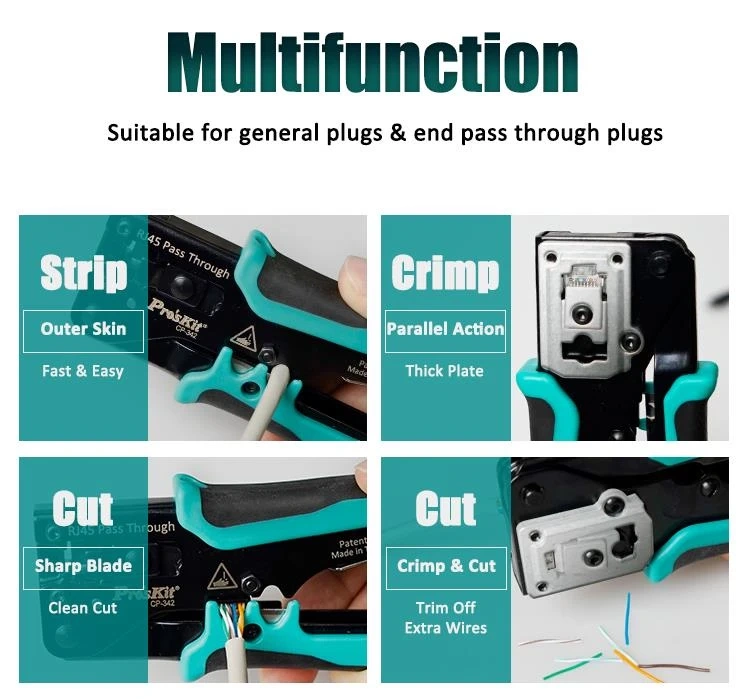

Funkcja cięcia i ściągania izolacji

CP-342 integruje trzy funkcje w jednym narzędziu:

• zaciskanie wtyków RJ45
• ściąganie izolacji przewodów
• obcinanie przewodów oraz nadmiaru żył

Takie rozwiązanie pozwala ograniczyć liczbę narzędzi potrzebnych podczas wykonywania instalacji sieciowych.

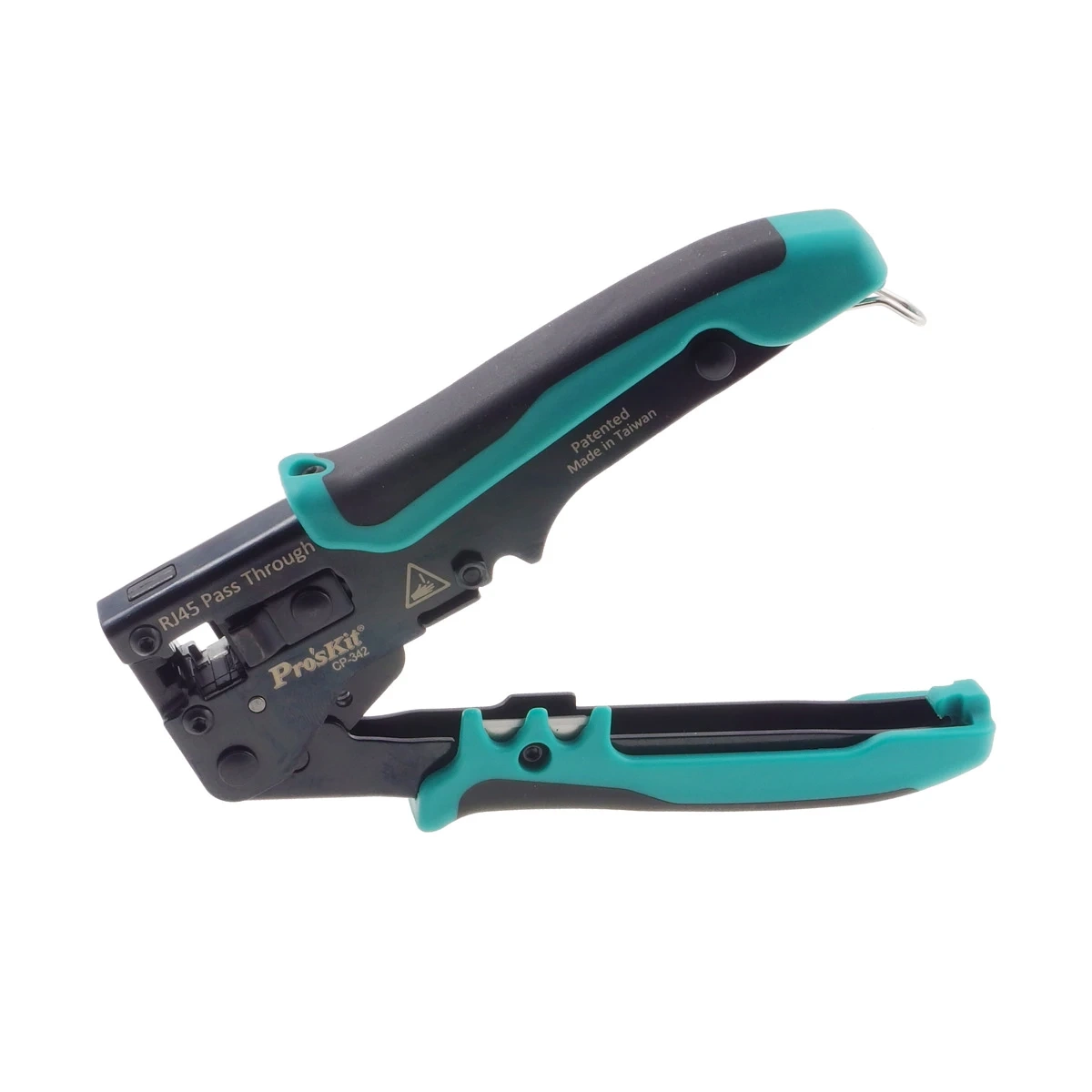

Kompaktowa konstrukcja

Długość całkowita wynosząca jedynie 143 mm sprawia, że narzędzie dobrze sprawdza się podczas pracy mobilnej oraz montażu w ograniczonej przestrzeni.

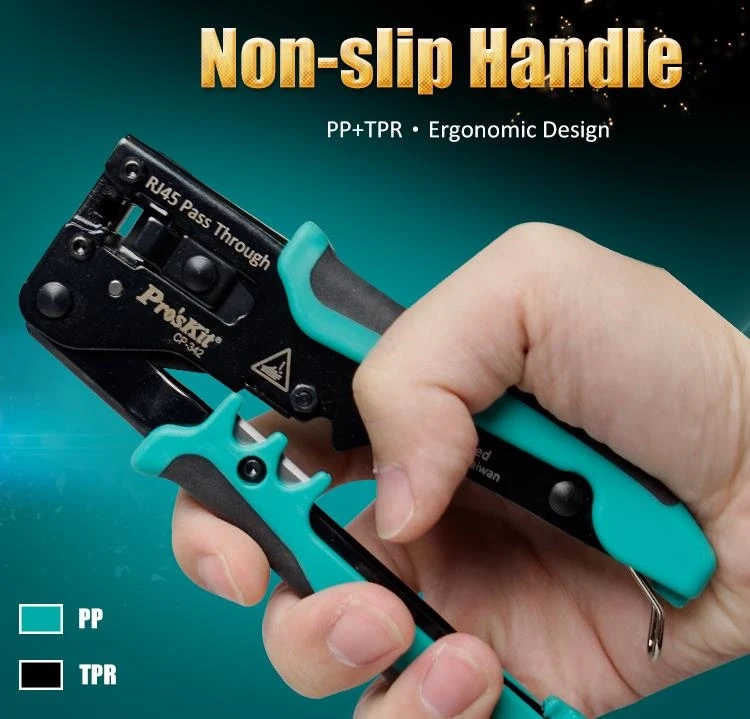

Antypoślizgowe rękojeści wykonane z materiałów PP + TPR poprawiają chwyt oraz komfort pracy nawet podczas wielokrotnego zaciskania przewodów.

Zastosowanie

• instalacje sieci komputerowych
• montaż przewodów Ethernet
• serwis sieci LAN
• okablowanie strukturalne
• instalacje CCTV IP
• routery i switche
• patchcordy RJ45
• wtyki przelotowe Pass Through
• wtyki RJ11 i RJ12

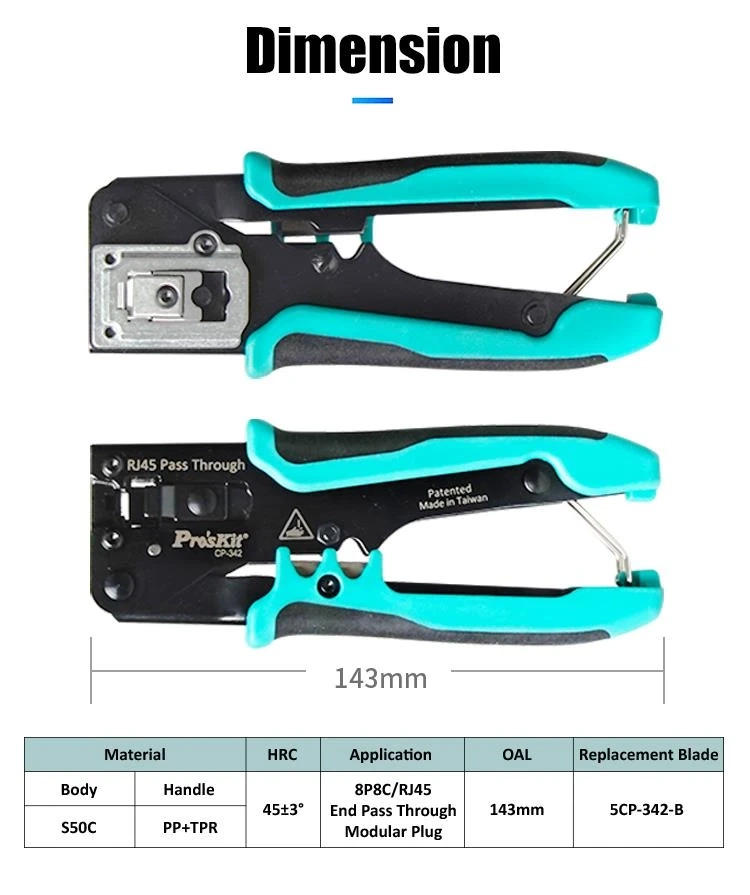

Specyfikacja techniczna

• model: Pro'sKit CP-342
• typ: mini zaciskarka sieciowa
• obsługiwane złącza: RJ45 / RJ11 / RJ12
• typ wtyków: Pass Through oraz standardowe
• obsługa: 8P8C / 6P2C / 6P4C / 6P6C
• funkcje: zaciskanie / cięcie / ściąganie izolacji
• mechanizm ratchet: tak
• parallel crimping action: tak
• wymienne ostrze: tak
• materiał korpusu: stal S50C
• materiał rękojeści: PP + TPR
• twardość: HRC 45° ±3°
• długość całkowita: 143 mm
• kraj produkcji: Tajwan

Praktyczne informacje dla instalatorów

Wtyki przelotowe Pass Through znacząco ułatwiają wykonywanie przewodów sieciowych, ponieważ przewody można przełożyć przez cały konektor i łatwo sprawdzić poprawność sekwencji kolorów przed zaciskaniem.

Zaciskarka umożliwia jednoczesne obcięcie nadmiaru przewodów podczas zacisku, co przyspiesza montaż i poprawia estetykę wykonania kabla.

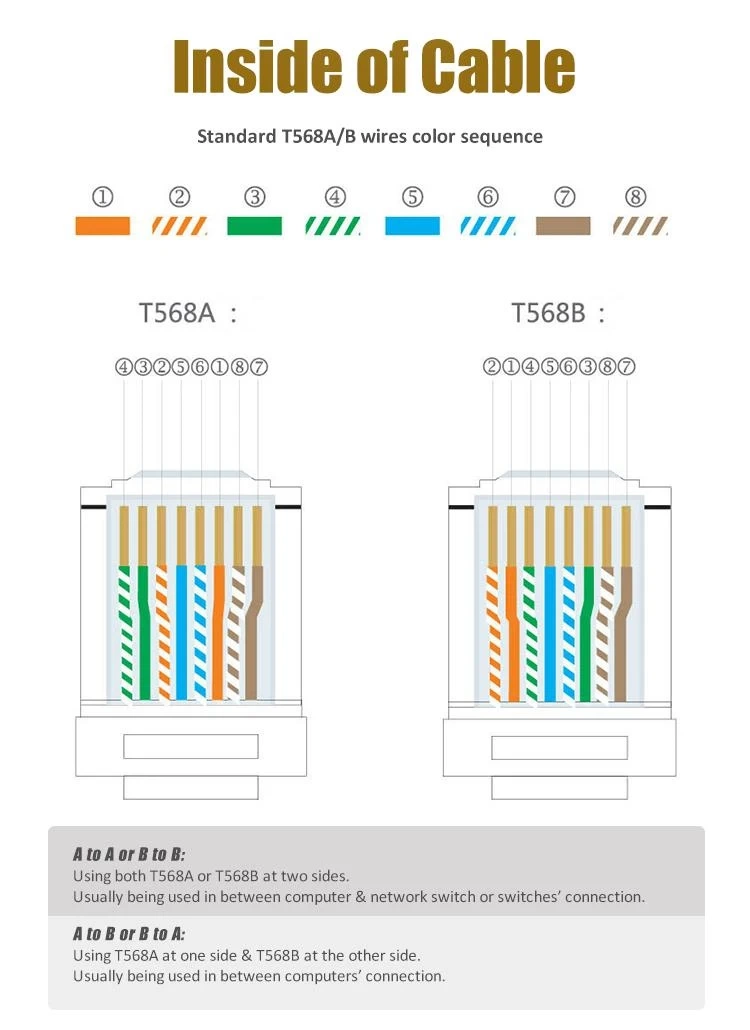

Model CP-342 obsługuje standardy okablowania T568A oraz T568B stosowane w sieciach Ethernet.
