Zaciskarka RJ45 do wtyków 8 pin, Proskit CP-376VR

Zaciskarka do wtyków RJ45 8P8C z funkcją cięcia i ściągania izolacji Pro'sKit CP-376VR

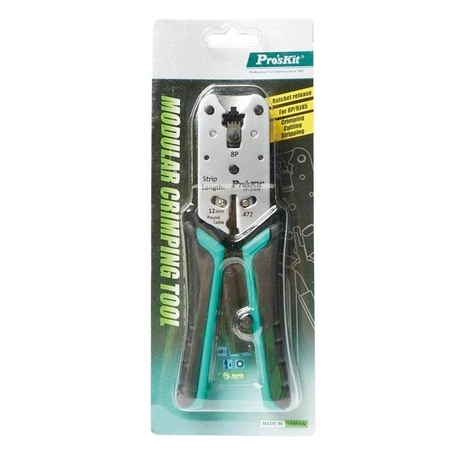

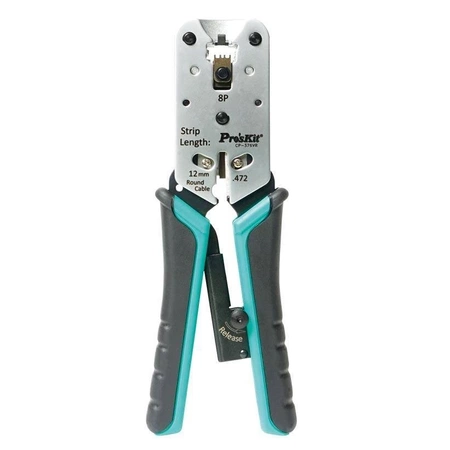

Zaciskarka modularna Pro'sKit CP-376VR do wtyków RJ45

Pro'sKit CP-376VR to zaciskarka modularna przeznaczona do pracy z wtykami 8P8C/RJ45 stosowanymi w instalacjach sieciowych. Narzędzie umożliwia cięcie, ściąganie izolacji z kabli okrągłych oraz zaciskanie wtyków modularnych. Sprawdzi się przy przygotowywaniu przewodów Ethernet w warsztacie, serwisie, instalacjach LAN oraz podczas prac montażowych przy okablowaniu strukturalnym.

Najważniejsze cechy

• obsługa wtyków modularnych 8P8C/RJ45,
• funkcje cięcia, ściągania izolacji i zaciskania w jednym narzędziu,
• sekcja zaciskająca wykonana ze stopu cynku i aluminium,
• korpus ze stopu cynku,
• rękojeści z PP+TPR z powierzchnią ograniczającą poślizg,
• mechanizm zapadkowy z dźwignią zwalniającą,
• ściąganie izolacji z kabli okrągłych,
• oznaczenie długości odizolowania przewodu na korpusie narzędzia,
• twardość części roboczej HRC 45 ±3,
• długość całkowita 195 mm.

Zastosowania

Narzędzie jest przeznaczone do wykonywania przewodów sieciowych zakończonych wtykami RJ45, m.in. do połączeń komputerów, routerów, switchy, paneli krosowych i urządzeń sieciowych wykorzystujących standardowe złącza 8P8C. Może być używane przy przygotowywaniu przewodów prostych oraz krosowych, zależnie od zastosowanego układu żył T568A lub T568B.

CP-376VR łączy kilka podstawowych operacji montażowych: przycięcie przewodu, zdjęcie zewnętrznej izolacji z kabla okrągłego i zaciśnięcie wtyku modularnego. Mechanizm zapadkowy pomaga utrzymać kontrolowany przebieg zaciskania, a przycisk zwalniania umożliwia odblokowanie narzędzia podczas pracy.

Specyfikacja techniczna

Wiedza techniczna i praktyczne wskazówki

Przy zaciskaniu wtyków RJ45 kluczowe znaczenie ma prawidłowe ułożenie żył według jednego ze standardów: T568A lub T568B. W przewodzie prostym ten sam układ stosuje się po obu stronach kabla, natomiast przewód krosowy wykorzystuje T568A z jednej strony i T568B z drugiej. W praktyce najczęściej spotykane są przewody proste do połączeń urządzeń z routerem, switchem lub gniazdem sieciowym.

Przed zaciśnięciem wtyku należy równo przyciąć żyły, wsunąć je do końca prowadnic we wtyku i sprawdzić kolejność kolorów. Zbyt krótkie odizolowanie może utrudnić prawidłowe osadzenie żył, a zbyt długie może osłabić mechaniczną ochronę przewodu przy wtyku. Po zaciśnięciu warto sprawdzić przewód testerem sieciowym, szczególnie przy instalacjach wielopunktowych.

Na co zwrócić uwagę przed zakupem

Model CP-376VR jest przeznaczony do wtyków 8P8C/RJ45. Przed zakupem należy upewnić się, że stosowane złącza i przewody odpowiadają temu standardowi. Narzędzie nie powinno być traktowane jako uniwersalna zaciskarka do wszystkich typów złączy modularnych, jeżeli producent lub dostawca wtyków wymaga innego profilu zacisku.

Przy pracy z kablami sieciowymi znaczenie ma także jakość samych wtyków oraz dopasowanie ich do rodzaju przewodu, np. przewodu typu drut lub linka. Nawet poprawnie działająca zaciskarka nie zapewni dobrego połączenia, jeśli wtyk nie jest zgodny z konstrukcją użytego kabla.
