Do jakich konektorów przeznaczony jest model CP-3006FD47?
Zaciskarka jest przeznaczona do nieizolowanych konektorów typu open barrel stosowanych między innymi w elektronice i motoryzacji.
Zaciskarka konektorów nieizolowanych 0.5-6mm², Proskit CP-3006FD47
Pro'sKit CP-3006FD47 – zaciskarka do nieizolowanych konektorów open barrel
Pro'sKit CP-3006FD47 to ręczna zaciskarka równoległa przeznaczona do nieizolowanych konektorów typu open barrel stosowanych w instalacjach elektrycznych, motoryzacji oraz elektronice. Konstrukcja narzędzia umożliwia stabilne prowadzenie szczęk podczas zaciskania, co pomaga uzyskać powtarzalne połączenia mechaniczne i elektryczne.
Model obsługuje przewody w zakresie AWG 20-18, 16-14 oraz 12-10 i został wyposażony w mechanizm bezpieczeństwa zwalniający zacisk oraz ergonomiczne rękojeści TPR poprawiające komfort pracy.
Najważniejsze cechy
- Zaciskarka do nieizolowanych konektorów open barrel typu commercial
- Zakres pracy: AWG 20-18 / 16-14 / 12-10
- DIN: 0.5-1.0 / 1.5-2.5 / 4.0-6.0 mm²
- JIS: 0.5-1.0 / 1.25-2.0 / 3.5-5.5 mm²
- Mechanizm zacisku równoległego
- Powtarzalny docisk konektora
- Mechanizm bezpieczeństwa zwalniający zacisk
- Ergonomiczne rękojeści TPR
- Korpus wykonany ze stali S50C

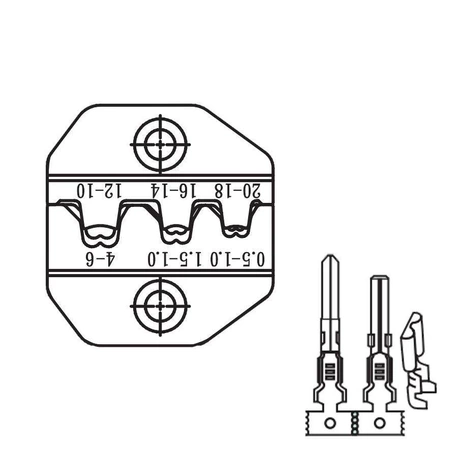

- Możliwość stosowania wymiennych matryc
Zastosowania
Model CP-3006FD47 przeznaczony jest do wykonywania połączeń zaciskanych w wiązkach przewodów, instalacjach samochodowych, urządzeniach sterujących oraz systemach elektrycznych wykorzystujących konektory open barrel.
Zaciskarka sprawdza się podczas prac serwisowych, produkcji przewodów oraz montażu połączeń wymagających stabilnego i powtarzalnego zacisku mechanicznego.

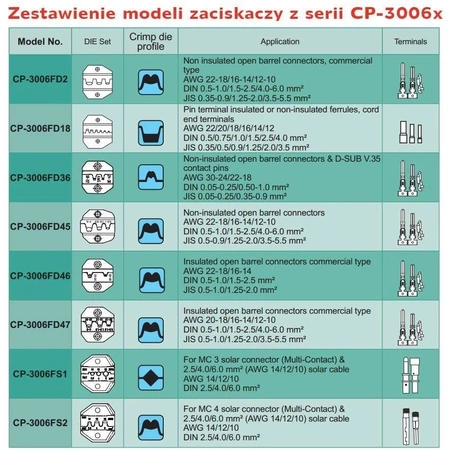

Specyfikacja techniczna
| Producent | Pro'sKit |
| Model | CP-3006FD47 |
| Typ | Zaciskarka równoległa |
| Zastosowanie | Nieizolowane konektory open barrel |
| Zakres AWG | 20-18 / 16-14 / 12-10 |
| DIN | 0.5-1.0 / 1.5-2.5 / 4.0-6.0 mm² |
| JIS | 0.5-1.0 / 1.25-2.0 / 3.5-5.5 mm² |
| Materiał korpusu | S50C |
| Twardość | HRC 45° ±3° |
| Materiał rękojeści | TPR |
| Długość całkowita | 254 mm |
| Opakowanie | Blister |
Wiedza techniczna i praktyczne wskazówki
Konektory typu open barrel wykorzystują skrzydełka zaciskowe obejmujące zarówno przewodnik, jak i izolację przewodu. Prawidłowo wykonany zacisk ogranicza ryzyko wysuwania przewodu oraz poprawia stabilność elektryczną połączenia.
Mechanizm równoległego prowadzenia szczęk pomaga uzyskać bardziej równomierne formowanie konektora niż w prostych zaciskarkach bocznych. Przy pracy z przewodami wielodrutowymi warto sprawdzić, czy wszystkie żyły zostały objęte zaciskiem i nie wystają poza strefę kontaktową.
Na co zwrócić uwagę przed zakupem
- Model przeznaczony jest do konektorów nieizolowanych typu open barrel
- Zakres pracy należy dopasować do przekroju przewodu
- Zaciskarka nie obsługuje tulejek kablowych
- Nie jest przeznaczona do konektorów izolowanych
- Przed pracą seryjną warto wykonać próbny zacisk kontrolny
Najczęściej zadawane pytania
Czy zaciskarka nadaje się do instalacji samochodowych?
Tak. Zakres AWG 20-10 obejmuje wiele przewodów stosowanych w wiązkach samochodowych i instalacjach elektrycznych.
Czy mechanizm równoległy poprawia jakość zacisku?
Mechanizm równoległego prowadzenia szczęk pomaga uzyskać bardziej równomierny docisk konektora i stabilniejsze połączenie.
Czym różnią się konektory open barrel od closed barrel?
Konektory open barrel mają otwarte skrzydełka zaciskowe obejmujące przewód i izolację, natomiast closed barrel wykorzystują zamkniętą tuleję zaciskową. Open barrel są często stosowane w motoryzacji i wiązkach przewodów OEM.
Czy zaciskarka obsługuje konektory izolowane?
Nie. Model CP-3006FD47 został zaprojektowany do konektorów nieizolowanych typu open barrel.
Co oznaczają oznaczenia AWG, DIN i JIS?
AWG to amerykański system oznaczania średnicy przewodów, DIN określa europejskie przekroje przewodów w mm², a JIS jest japońskim standardem stosowanym między innymi w elektronice i motoryzacji.
