Zaciskarka do końcówek nieizolowanych oczkowych i widełkowych 10/16/25/35mm² ProsKit CP-351B

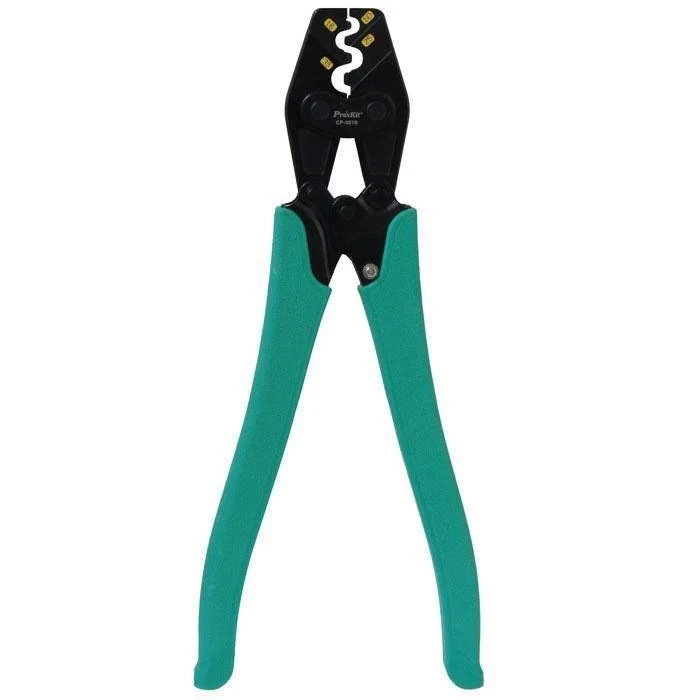

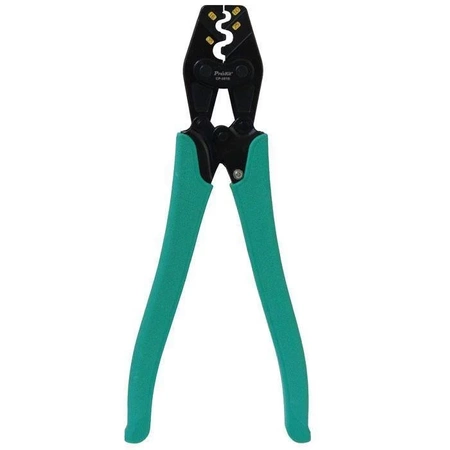

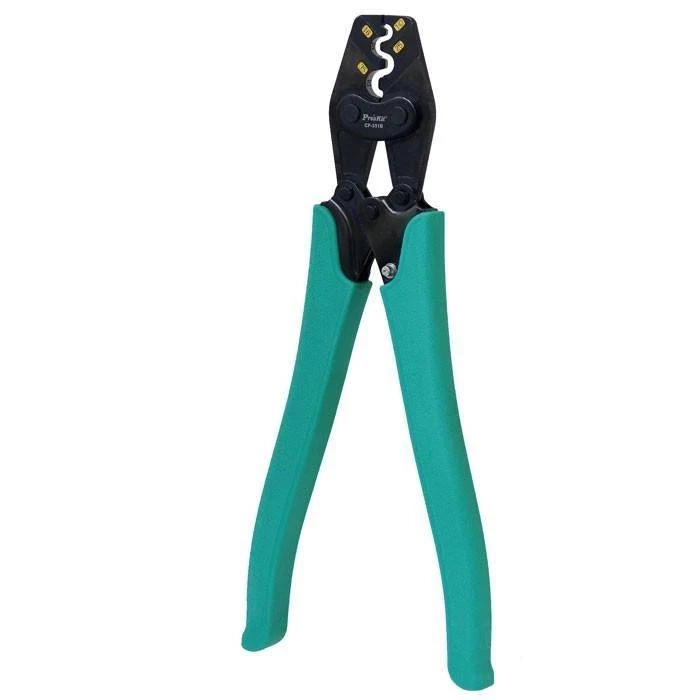

Zaciskarka Pro'sKit CP-351B do końcówek nieizolowanych
Pro'sKit CP-351B to zaciskarka zapadkowa przeznaczona do pracy z nieizolowanymi końcówkami oczkowymi i widełkowymi. Narzędzie obsługuje przekroje AWG 8/6/4/2 oraz odpowiedniki DIN/GB 10/16/25/35mm² i JIS 8/14/22/38mm². Mechanizm zapadkowy z konstrukcją ograniczającą wymaganą siłę pracy do 35% ułatwia wykonywanie powtarzalnych zacisków. Długość całkowita 350mm zapewnia korzystną dźwignię przy zaciskaniu większych przekrojów przewodów.
Najważniejsze cechy
- Do nieizolowanych końcówek oczkowych i widełkowych.
- Obsługiwane przekroje: AWG 8/6/4/2.
- Odpowiedniki DIN/GB: 10/16/25/35mm².
- Odpowiedniki JIS: 8/14/22/38mm².
- Mechanizm zapadkowy wspierający powtarzalne zaciskanie.
- Konstrukcja force-saving ograniczająca wymaganą siłę pracy do 35%.
- Regulacja siły zacisku.
- Korpus ze stali S45C.
- Matryca ze stali AISI 4140.
- Rękojeści z TPR o antypoślizgowej powierzchni.
- Długość całkowita: 350mm.
Zastosowania
Zaciskarka CP-351B jest przeznaczona do wykonywania połączeń przewodów z nieizolowanymi końcówkami kablowymi typu spade oraz O-ring. Sprawdzi się przy pracach elektrycznych, instalacyjnych, warsztatowych i serwisowych, szczególnie tam, gdzie wymagane jest mechaniczne zaciśnięcie końcówki na przewodzie o większym przekroju.
Narzędzie może być używane przy przygotowywaniu połączeń w instalacjach elektrycznych, szafach sterowniczych, pracach montażowych oraz naprawach, o ile stosowane końcówki są zgodne z obsługiwanym zakresem przekrojów.
Specyfikacja techniczna
| Parametr | Wartość |
| Model | Pro'sKit CP-351B |
| Typ narzędzia | Zaciskarka zapadkowa |
| Zastosowanie | Końcówki nieizolowane oczkowe i widełkowe |
| Zakres AWG | 8 / 6 / 4 / 2 |
| Zakres DIN/GB | 10 / 16 / 25 / 35mm² |
| Zakres JIS | 8 / 14 / 22 / 38mm² |
| Długość całkowita | 350mm |
| Materiał korpusu | S45C |
| Materiał matrycy | AISI 4140 |
| Twardość matrycy | HRC 40–42 |
| Materiał rękojeści | TPR |
| Mechanizm | Zapadkowy, force-saving |
| Regulacja siły zacisku | Tak |

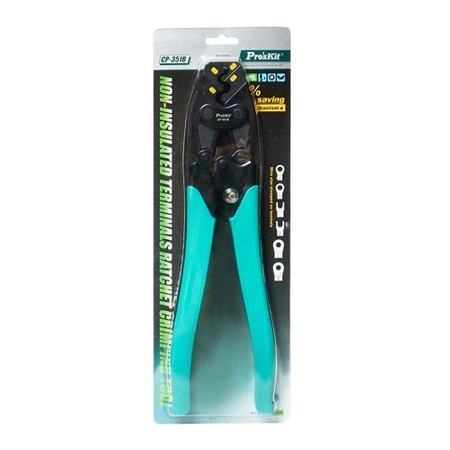

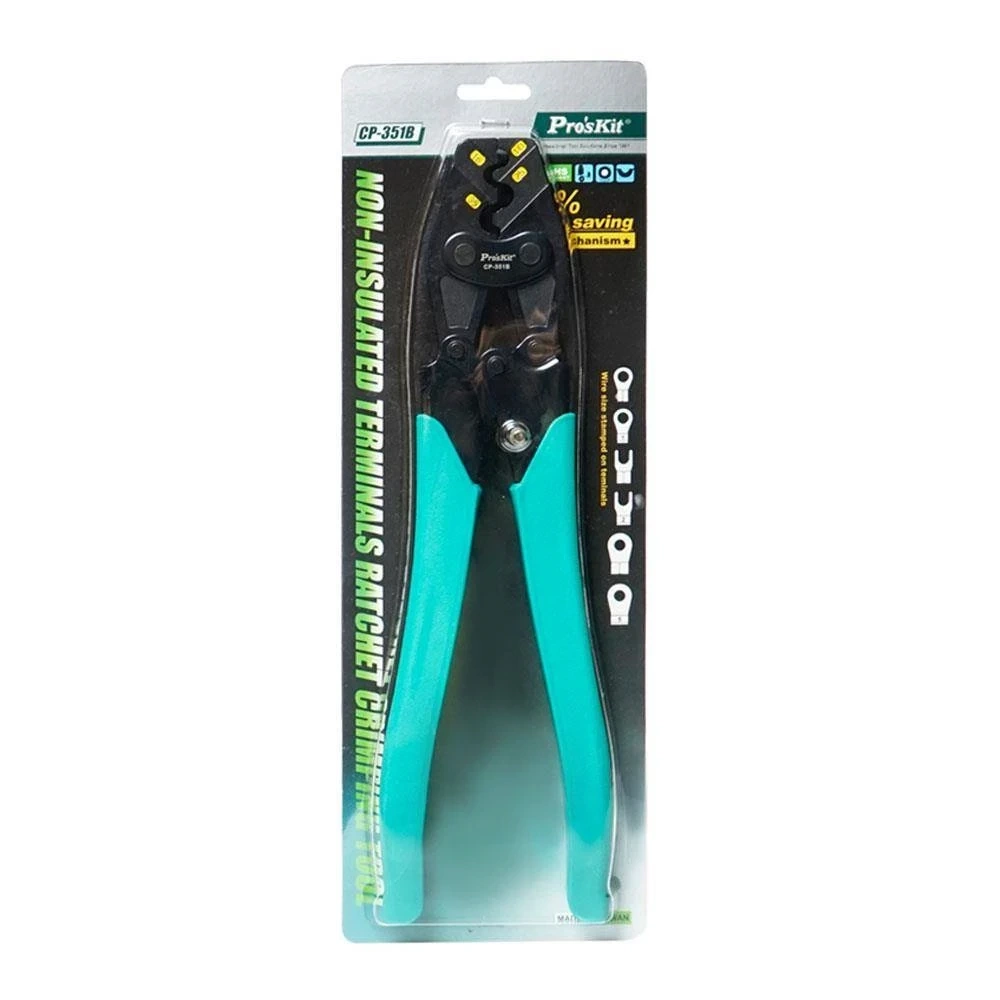

| Opakowanie | Blister card |
Wiedza techniczna i praktyczne wskazówki

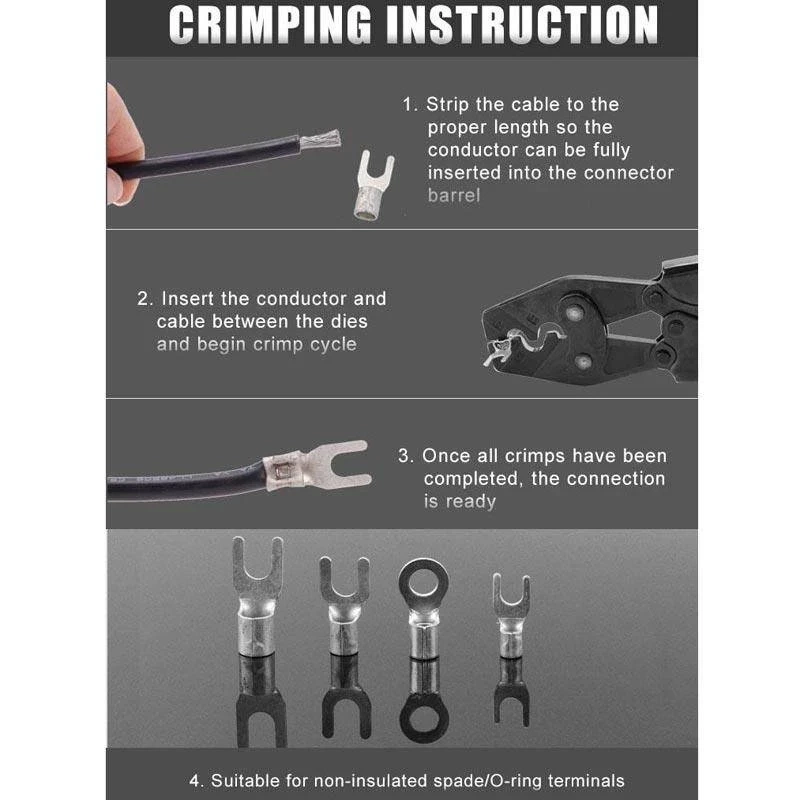

Końcówka nieizolowana powinna być dobrana do przekroju przewodu oraz typu połączenia. Przed zaciskaniem należy odizolować przewód na taką długość, aby żyła mogła wejść w tuleję końcówki na pełną głębokość. Następnie przewód z końcówką umieszcza się w odpowiednim profilu matrycy i wykonuje pełny cykl zacisku.
Mechanizm zapadkowy pomaga utrzymać powtarzalność pracy, ponieważ zacisk powinien zostać wykonany do końca cyklu. Regulacja siły zacisku pozwala dopasować pracę narzędzia do używanej końcówki i przewodu: obrót zgodnie z ruchem wskazówek zegara zwiększa nacisk, a obrót przeciwnie do ruchu wskazówek zegara go zmniejsza.
Na co zwrócić uwagę przed zakupem
- Sprawdź, czy używane końcówki są nieizolowane i mają typ oczkowy lub widełkowy.
- Nie stosuj narzędzia do końcówek izolowanych, jeśli producent końcówki wymaga innego profilu zacisku.
- Przy większych przekrojach przewodu zwróć uwagę na poprawne odizolowanie żyły i pełne wsunięcie jej w tuleję końcówki.
- Po zaciśnięciu warto skontrolować mechaniczne trzymanie przewodu oraz kształt zacisku.
Najczęściej zadawane pytania
Model CP-351B jest przeznaczony do nieizolowanych końcówek oczkowych i widełkowych, określanych także jako ring terminals i spade terminals.
Narzędzie obsługuje AWG 8/6/4/2 oraz zakresy DIN/GB 10/16/25/35mm² i JIS 8/14/22/38mm².
Tak. Zaciskarka posiada regulację siły zacisku. Obrót zgodnie z ruchem wskazówek zegara zwiększa nacisk, a obrót w przeciwną stronę go zmniejsza.
Nie jest to zalecane, jeśli końcówka izolowana wymaga innego profilu zacisku. CP-351B jest przeznaczona do końcówek nieizolowanych.
