Co zawiera wersja AVT3239 C?

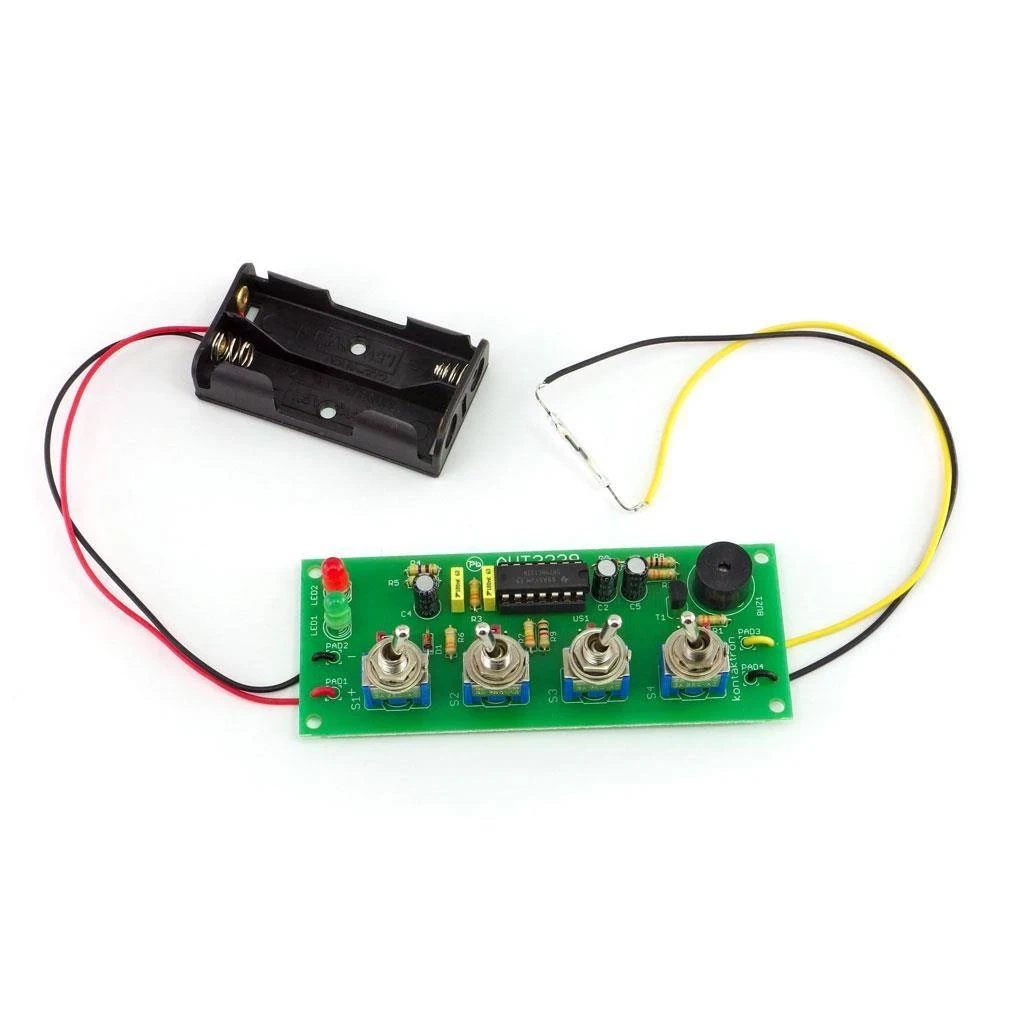

AVT3239 C to zlutowany układ mini centralki alarmowej. Wymaga podłączenia koszyka 2×AA, kontaktronu oraz sprawdzenia ustawień zworek kodu.
Zabezpieczenie pokoju z kontaktronem, kodem rozbrojenia i sygnalizacją alarmową - zlutowany KIT AVT 3239
- Mini alarm z kontaktronem i kodem rozbrojenia. AVT3239 C to zlutowany układ do podłączenia koszyka 2×AA i kontaktronu.
Zabezpieczenie pokoju z kontaktronem - zlutowany AVT3239
Zlutowany układ prostej centralki alarmowej do podłączenia kontaktronu, koszyka baterii i sygnalizacji LED.
Zlutowana mini centralka alarmowa z kodem rozbrojenia
AVT3239 nadzoruje obwód kontaktronu i po jego przerwaniu rozpoczyna odliczanie czasu na rozbrojenie. Jeżeli w ciągu około 15 sekund przełączniki nie zostaną ustawione w prawidłowych pozycjach, sygnalizator piezo uruchamia głośny pisk.
Kod rozbrajający ustawia się zworkami JP1–JP4, a obsługa odbywa się czterema przełącznikami dźwigniowymi. Wersja C zawiera zlutowany układ przeznaczony do poprawnego podłączenia koszyka 2×AA, kontaktronu, sprawdzenia działania i integracji w obudowie.
Zlutowany układ 3 V wymaga podłączenia koszyka 2×AA i kontaktronu
Sygnalizacja LED i piezo zielona LED, czerwona LED i sygnał dźwiękowy po alarmie

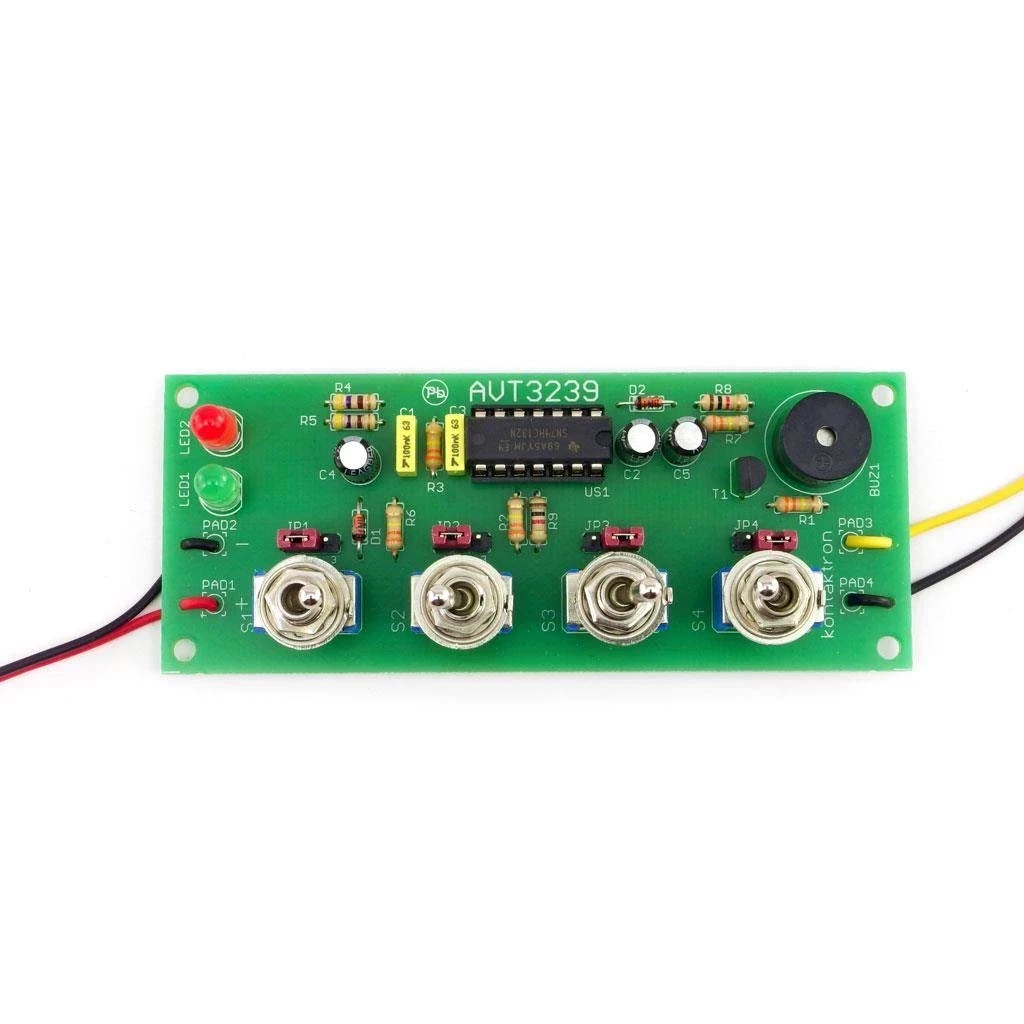

PCB 100×40 mm wąski format do integracji w obudowie lub panelu
Karta techniczna
AVT3239
Zlutowany układ mini centralki alarmowej z kontaktronem, kodem rozbrojenia, LED-ami i sygnalizatorem piezo.
| Kod projektu | AVT3239 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | zabezpieczenie pokoju, mini centralka alarmowa |
| Czujnik naruszenia | kontaktron z magnesem lub inny styk rozwierany |
| Czas na rozbrojenie | około 15 s |
| Rozbrojenie | 4 przełączniki dźwigniowe, kod ustawiany zworkami JP1–JP4 |
| Układ logiczny | 74HC132N |
| Sygnalizacja | zielona LED, czerwona LED, sygnalizator piezo 3 V |
| Zasilanie | 3 V DC, koszyk 2×AA |
| Pobór prądu | około 2,2–2,5 mA w stanie uzbrojenia, około 25–26 mA podczas alarmu |
| Wymiary płytki PCB | 100×40 mm |
Wersja
AVT3239 C – zlutowany układ. Wersja zawiera zmontowaną mini centralkę alarmową przeznaczoną do poprawnego podłączenia, sprawdzenia działania i integracji w urządzeniu lub obudowie.
Notes
Wersja C jest zlutowanym układem elektronicznym, ale wymaga podłączenia koszyka 2×AA, kontaktronu oraz poprawnego ustawienia zworek kodu JP1–JP4.
Po uzbrojeniu układ sygnalizuje stan zieloną diodą LED. Po naruszeniu obwodu świeci czerwona dioda LED i rozpoczyna się odliczanie czasu na rozbrojenie.
Jeżeli układ zostanie ponownie włączony zbyt szybko po zaniku zasilania, może od razu wywołać alarm. Przed ponownym uzbrojeniem warto odczekać około 20 sekund.
Diody LED można wyprowadzić na panel obudowy, a kontaktron zamontować przy drzwiach, szufladzie lub innym miejscu, w którym przerwanie obwodu ma uruchomić procedurę alarmową.
Uwaga: AVT3239 C nie jest profesjonalnym systemem alarmowym ani certyfikowanym zabezpieczeniem. To zlutowany układ edukacyjny i demonstracyjny do integracji w prostej aplikacji. Przed użyciem należy sprawdzić polaryzację zasilania, poprawność podłączenia kontaktronu i działanie kodu rozbrajającego.
Najczęściej zadawane pytania
Do czego można użyć AVT3239?
Do demonstracyjnej sygnalizacji naruszenia obwodu kontaktronu, na przykład przy drzwiach, szufladzie albo prostej strefie w pokoju.
Czy AVT3239 C jest gotowym systemem alarmowym?
Nie. Wersja C jest zlutowanym układem edukacyjnym do integracji w obudowie lub prostej aplikacji, a nie certyfikowanym systemem ochrony.
Czy układ wymaga programowania?
Nie. Układ działa sprzętowo na bramkach 74HC132, przerzutniku RS, elementach RC i przełącznikach.
Jakie zasilanie jest potrzebne?
Układ wymaga zasilania 3 V DC z koszyka na dwie baterie AA. Baterie nie są częścią zestawu.
