Zabezpieczenie pokoju z kontaktronem, kodem rozbrojenia i sygnalizacją alarmową - PCB do projektu AVT 3239
- Mini centralka alarmowa sygnalizuje naruszenie obwodu kontaktronu i daje około 15 sekund na rozbrojenie kodem z 4 przełączników. AVT3239 A zawiera płytkę PCB 100×40 mm, a elementy elektroniczne z poniższego wykazu należy skompletować osobno.

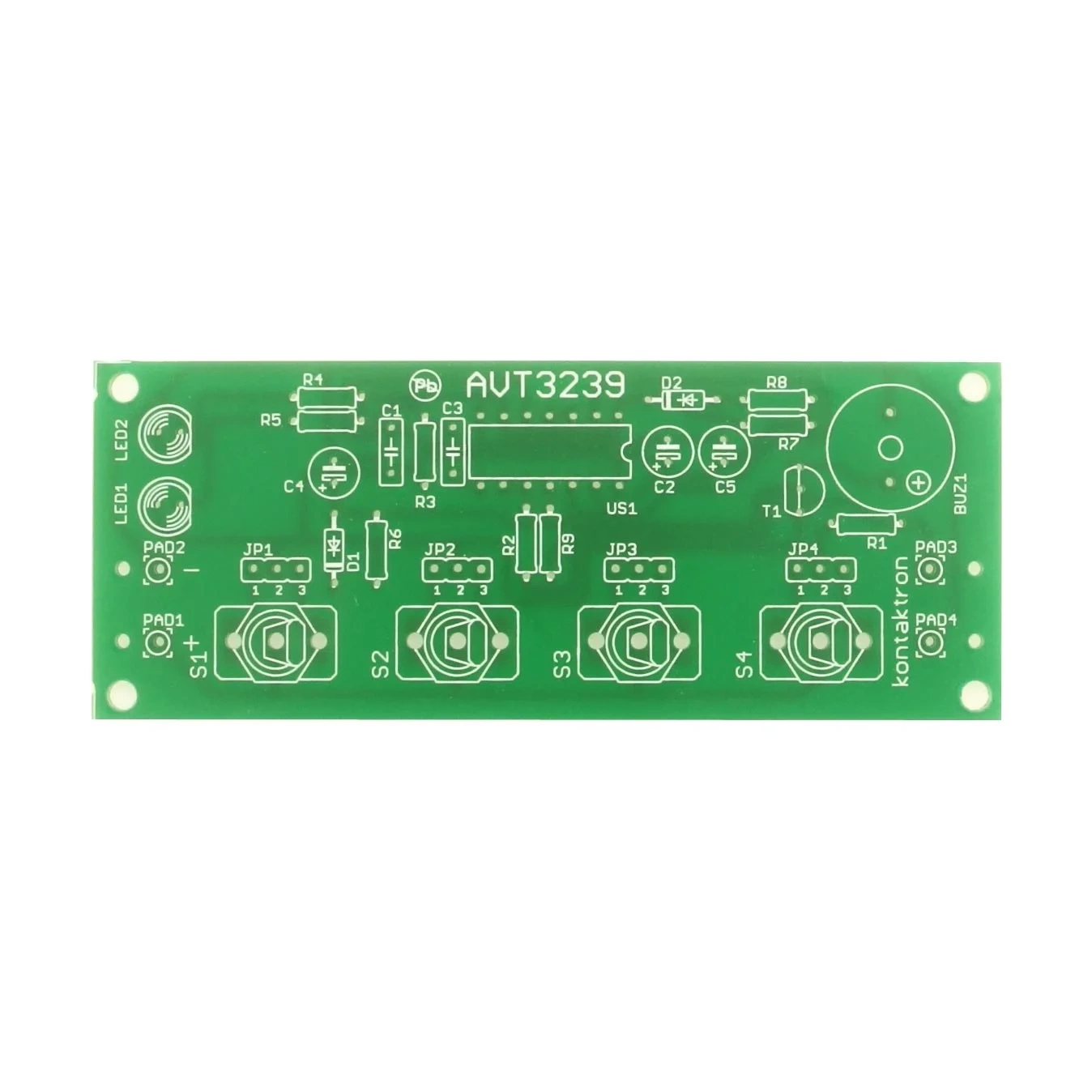

Zabezpieczenie pokoju z kontaktronem - płytka PCB do AVT3239
Płytka PCB do wykonania prostej centralki alarmowej z kontaktronem, kodem na przełącznikach i sygnalizatorem piezo.
Prosty alarm do sygnalizacji otwarcia drzwi lub naruszenia strefy
AVT3239 działa jak mini centralka alarmowa do pokoju. Po uzbrojeniu układ nadzoruje obwód kontaktronu, a jego przerwanie rozpoczyna odliczanie czasu na rozbrojenie.
Rozbrojenie odbywa się przez ustawienie prawidłowego kodu na czterech przełącznikach dźwigniowych. Jeżeli w ciągu około 15 sekund kod nie zostanie ustawiony, uruchamia się głośny sygnał piezo. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT3239
Prosta centralka alarmowa z układem 74HC132, kontaktronem, kodem na przełącznikach i sygnalizatorem piezo.
| Kod projektu | AVT3239 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | zabezpieczenie pokoju, mini centralka alarmowa |
| Czujnik naruszenia | kontaktron z magnesem lub inny styk rozwierany |
| Czas na rozbrojenie | około 15 s |
| Rozbrojenie | 4 przełączniki dźwigniowe, kod ustawiany zworkami JP1–JP4 |
| Układ logiczny | 74HC132N |
| Sygnalizacja | zielona LED, czerwona LED, sygnalizator piezo 3 V |
| Zasilanie | 3 V DC, koszyk 2×AA |
| Pobór prądu | około 2,2–2,5 mA w stanie uzbrojenia, około 25–26 mA podczas alarmu |
| Wymiary płytki PCB | 100×40 mm |
Wersja
AVT3239 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R8, R9: 1 kΩ
- R1–R3, R6, R7: 330 kΩ
- R4, R5: 470 Ω
- C1, C3: 100 nF
- C2, C4, C5: 100 µF
- D1, D2: 1N4148
- LED1: dioda LED zielona 5 mm
- LED2: dioda LED czerwona 5 mm
- T1: BC557 lub podobny
- US1: 74HC132N
- BUZ1: piezo z generatorem 3 V
- S1–S4: MTS102
- JP1–JP4: goldpin 1×3 pin + zworki
- Kontaktron + magnes
- Koszyk baterii 2×AA
- Przewód do kontaktronu
Notes
Kod rozbrajający ustawia się zworkami JP1–JP4. Tylko jedno z szesnastu możliwych ustawień czterech przełączników całkowicie odcina zasilanie i rozbraja układ.
Kontaktron lub inny styk rozwierany należy podłączyć do pól PAD3 i PAD4. Koszyk baterii 2×AA podłącza się do PAD1 oraz PAD2.
Po włączeniu zasilania układ potrzebuje około 15 sekund na przygotowanie do uzbrojenia. Po wyłączeniu powinien pozostać bez zasilania około 20 sekund, aby rozładowały się pojemności.
Diody LED można wyprowadzić na zewnątrz obudowy, jeśli centralka ma być zamontowana poza bezpośrednim widokiem użytkownika.
Uwaga: AVT3239 jest prostym układem edukacyjnym i demonstracyjnym. Nie zastępuje profesjonalnego systemu alarmowego ani zabezpieczenia antywłamaniowego. Przed użyciem należy sprawdzić polaryzację baterii, kierunek elementów oznaczonych biegunowością i poprawność podłączenia kontaktronu.
Najczęściej zadawane pytania
AVT3239 A zawiera wyłącznie płytkę PCB do projektu zabezpieczenia pokoju. Elementy elektroniczne z wykazu należy skompletować osobno.
Do wykonania prostej centralki alarmowej sygnalizującej przerwanie obwodu kontaktronu, np. przy drzwiach, szufladzie lub wydzielonej strefie.
Nie. Układ pracuje sprzętowo na bramkach 74HC132 i nie wymaga mikrokontrolera ani programu.
Kod ustawia się zworkami JP1–JP4, a rozbrojenie odbywa się przez ustawienie czterech przełączników w prawidłowych pozycjach w czasie około 15 sekund.
Układ wymaga zasilania 3 V DC z koszyka na dwie baterie AA. Baterie nie są częścią zestawu.
