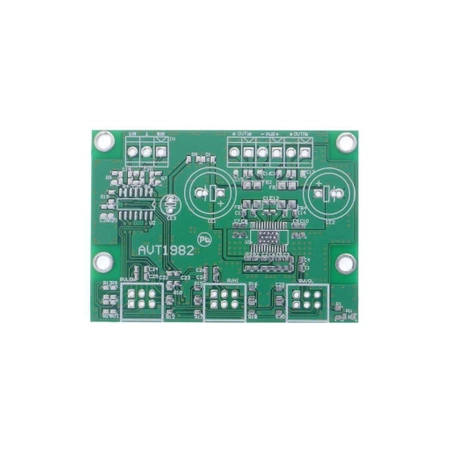

Wzmacniacz stereo AVT1982 o mocy 2×10 W z końcówką mocy klasy D TPA3136AD2, regulacją głośności, regulacją barwy dźwięku w układzie Baxandala, zasilaniem 8…14,4 V i płytką 66×47 mm. Wersja A to płytka PCB do samodzielnego skompletowania elementów.

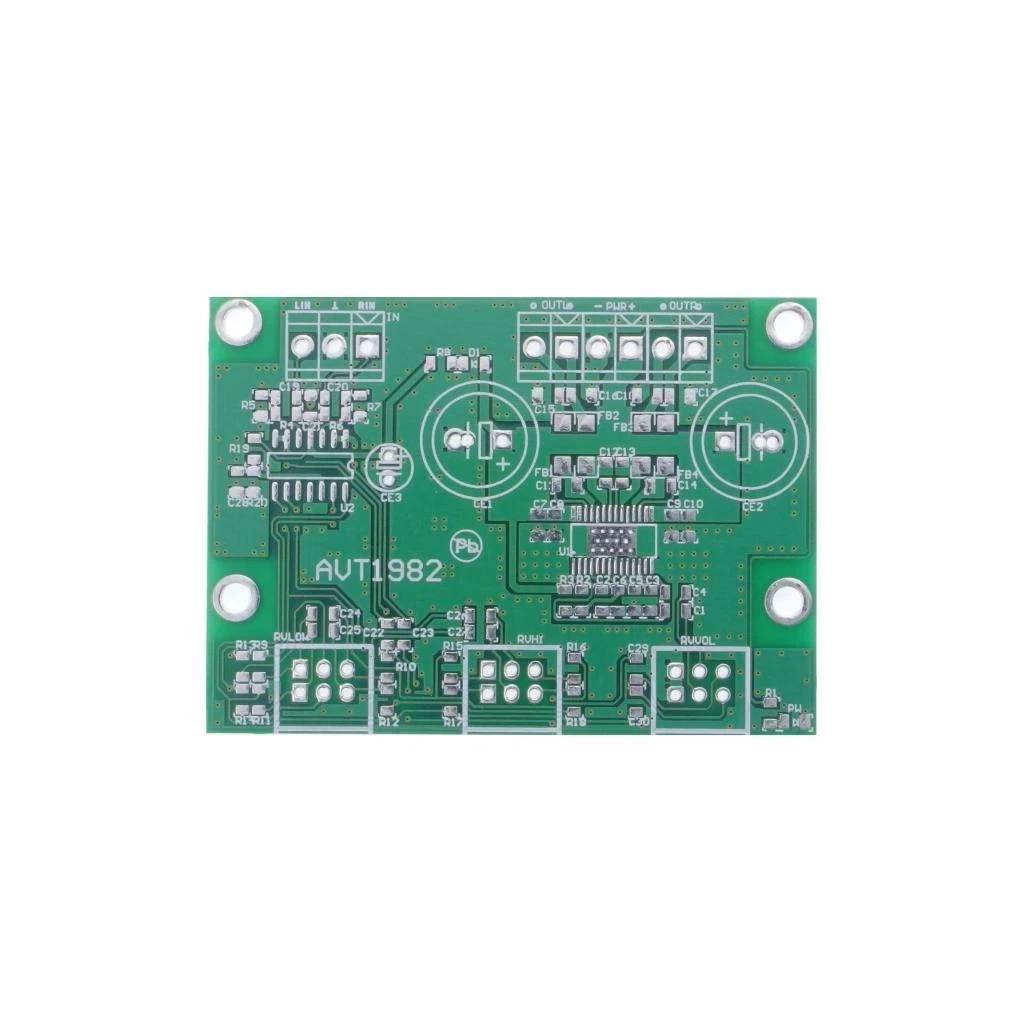

Wzmacniacz stereo 2×10 W z regulacją barwy dźwięku – płytka PCB AVT1982

Płytka drukowana do budowy uniwersalnego wzmacniacza stereo klasy D z końcówką TPA3136AD2, regulacją głośności i regulacją barwy dźwięku.

Uniwersalny wzmacniacz stereo do małych systemów audio

AVT1982 pozwala zbudować stereofoniczny wzmacniacz mocy 2×10 W z regulacją barwy dźwięku. Układ sprawdzi się w PC-audio, głośnikach przenośnych, małym nagłośnieniu samochodowym oraz własnych projektach audio wymagających zwartego modułu wzmacniacza z regulacją tonów.

Końcówka mocy TPA3136AD2 pracuje w klasie D, dzięki czemu osiąga wysoką sprawność i nie wymaga klasycznego radiatora. Sygnał audio przechodzi przez przedwzmacniacz z regulacją tonów niskich, tonów wysokich oraz głośności, a następnie trafia do dwóch mostkowych kanałów mocy.

Stereo 2×10 W Dwa kanały mocy do kompaktowych systemów audio

Regulacja barwy Tory regulacji tonów niskich, tonów wysokich i głośności

Płytka 66×47 mm Kompaktowy format do małej obudowy audio

Karta techniczna
AVT1982

AVT1982 to uniwersalny wzmacniacz stereo klasy D z przedwzmacniaczem, regulacją barwy dźwięku i regulacją głośności.

Kod projektu	AVT1982
Wersja	A – płytka drukowana PCB
Typ układu	wzmacniacz mocy stereo z regulacją barwy dźwięku
Klasa pracy końcówki mocy	klasa D
Układ końcówki mocy	TPA3136AD2, HTSSOP28
Układ przedwzmacniacza	TLC274 / TL074 lub podobny, SO14
Liczba kanałów	stereo / 2 kanały
Moc wyjściowa	2×10 W
Zasilanie modelowej wersji	8…14,4 V DC
Regulacja barwy dźwięku	układ Baxandala, tony niskie i wysokie
Regulacja głośności	potencjometr stereofoniczny RVVol 2×25 kΩ/A
Regulacja tonów	RVLow i RVHi, 2×100 kΩ/B
Sprawność końcówki mocy	do około 90%
Chłodzenie	praca bez radiatora, ciepło odprowadzane przez miedź dwustronnej płytki
Zabezpieczenia	automatyczny restart po stanie awaryjnym, np. zwarciu wyjścia lub przekroczeniu temperatury
Złącza	IN, OUTL, OUTR, PWR
Wymiary płytki PCB	66×47 mm

Pobierz dokumentację PDF

Wersja

AVT1982 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.

Wykaz elementów

R1, R15…R18: 10 kΩ / 1%, SMD 0805
R2: 100 kΩ / 1%, SMD 0805
R3: 10 Ω / 1%, SMD 0805
R4…R7, R19, R20: 47 kΩ / 1%, SMD 0805
R8: 33 Ω / 1%, SMD 0805
R9…R14: 22 kΩ / 1%, SMD 0805
RVHi, RVLow: 2×100 kΩ/B, potencjometr Alpha 9-PC-STE-100 kΩ liniowy
RVVol: 2×25 kΩ/A, potencjometr Alpha 9-PC-STE-100 kΩ logarytmiczny
C1…C7, C10, C19, C20, C22, C23, C28…C30: 1 µF / 50 V, SMD 0805
C8, C9, C15…C18, C26, C27: 1 nF / 50 V, SMD 0805
C11…C14: 220 nF / 50 V, SMD 0805
C21: 100 nF / 50 V, SMD 0805
C24, C25: 47 nF / 50 V, SMD 0805
CE1, CE2: 100 µF / 25 V, elektrolityczny Low ESR, R=5 mm / 3,5 mm
CE3: 47 µF / 25 V, elektrolityczny Low ESR, R=2,5 mm
D1: BAT54, dioda Schottky
PW: LED, SMD 0805
U1: TPA3136AD2, HTSSOP28
U2: TLC274, TL074 lub podobny, SO14
FB1…FB4: dławik ferrytowy 1806, 300 Ω / 3 A
IN: DG381-3.5-3, złącze śrubowe 3,5 mm / 3 pin
OUTL, OUTR, PWR: DG381-3.5-2, złącze śrubowe 3,5 mm / 2 pin

Notes

Układ TPA3136AD2 odprowadza ciepło przez wkładkę radiatorową od spodu obudowy. Pole termiczne musi być poprawnie przylutowane do płytki, ponieważ to ono odpowiada za skuteczne oddawanie ciepła do miedzi PCB.

Końcówki mocy pracują w układzie mostkowym, dlatego głośników nie należy podłączać jednym przewodem do masy. Zaciski OUTL i OUTR trzeba traktować jako kompletne wyjścia głośnikowe dla kanału lewego i prawego.

Kondensatory sprzęgające w torze przedwzmacniacza można dobrać pod wymagane pasmo od dołu. Zwiększenie pojemności z 1 µF do zakresu 4,7…22 µF pozwala rozszerzyć przenoszenie niskich częstotliwości.

Uwaga: przed podłączeniem głośników sprawdź poprawność zasilania, polaryzację kondensatorów elektrolitycznych, lutowanie pola termicznego układu TPA3136AD2 oraz brak zwarć na wyjściach mostkowych OUTL i OUTR. Nie łącz żadnego wyjścia głośnikowego bezpośrednio z masą.

Najczęściej zadawane pytania

Co zawiera wersja AVT1982 A?

AVT1982 A zawiera wyłącznie płytkę PCB. Do uruchomienia projektu trzeba samodzielnie skompletować elementy z wykazu.

Do czego można wykorzystać AVT1982?

Układ nadaje się do PC-audio, głośników przenośnych, małych systemów nagłośnienia samochodowego oraz własnych konstrukcji audio z regulacją głośności i barwy dźwięku.

Czy wzmacniacz wymaga radiatora?

Klasyczny radiator nie jest wymagany, ponieważ układ klasy D ma wysoką sprawność, a ciepło odprowadzane jest przez miedź dwustronnej płytki. Kluczowe jest poprawne przylutowanie pola termicznego układu TPA3136AD2.

Czy głośniki można podłączyć do masy?

Nie. Kanały wyjściowe pracują mostkowo, dlatego głośniki należy podłączyć do zacisków OUTL i OUTR zgodnie z opisem płytki. Żadnego przewodu głośnikowego nie należy łączyć bezpośrednio z masą.

Jak działa regulacja barwy dźwięku?

Regulacja barwy pracuje w układzie Baxandala. Potencjometr RVLow odpowiada za tony niskie, RVHi za tony wysokie, a RVVol reguluje głośność sygnału podawanego na końcówkę mocy.

Czy można rozszerzyć pasmo niskich częstotliwości?

Tak. Kondensatory sprzęgające w torze przedwzmacniacza można zwiększyć z 1 µF do przykładowego zakresu 4,7…22 µF, aby poprawić przenoszenie niższych częstotliwości.
