Wzmacniacz stereo 2.1 z subwooferem na TDA2050 - PCB do projektu AVT 2995
- Wzmacniacz stereo 2.1 AVT2995 z subwooferem, przedwzmacniaczem z regulacją barwy, aktywnym filtrem dolnoprzepustowym około 200 Hz i końcówkami mocy TDA2050. Wersja A to płytka PCB do samodzielnego skompletowania elementów.

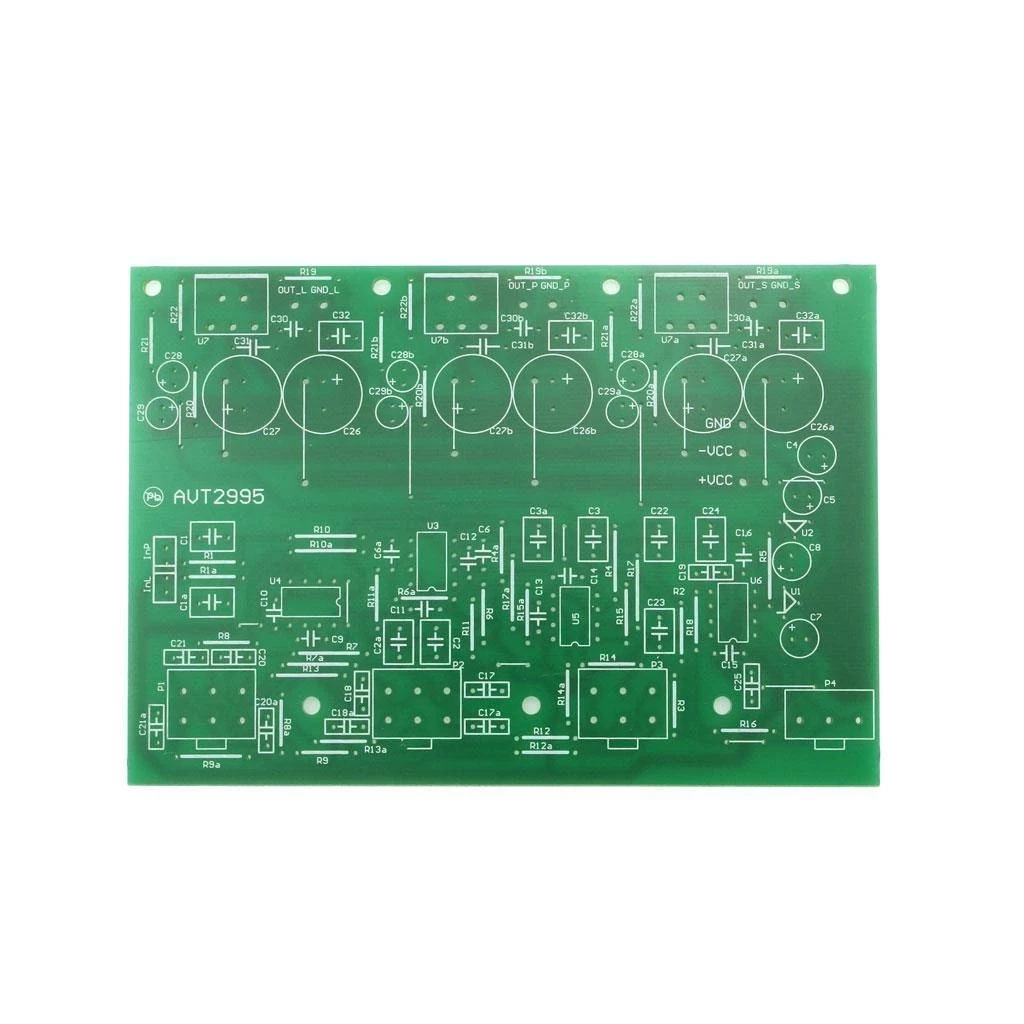

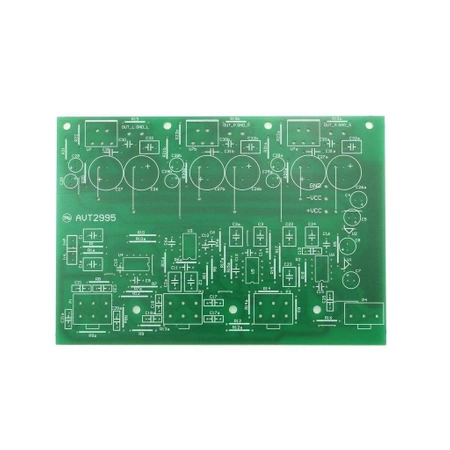

Wzmacniacz stereo 2.1 z subwooferem na TDA2050 – płytka PCB AVT2995
Płytka drukowana do budowy wzmacniacza audio 2.1 z kanałami stereo, wyjściem subwoofera, regulacją barwy dźwięku i końcówkami mocy TDA2050.
Wzmacniacz 2.1 do komputera, odtwarzacza lub własnego zestawu audio
AVT2995 pozwala zbudować kompletny wzmacniacz w układzie 2.1: dwa kanały stereo oraz dodatkowy kanał dla subwoofera. Układ dobrze pasuje do aktywnego zestawu głośnikowego, wzmacniacza do komputera, odtwarzacza MP3, radia lub własnego systemu audio z osobnym głośnikiem niskotonowym.
Tor stereo obejmuje przedwzmacniacz z regulacją barwy dźwięku i głośności, a tor subwoofera korzysta z sumatora sygnału oraz aktywnego filtru dolnoprzepustowego około 200 Hz. Dzięki temu niskie częstotliwości trafiają do oddzielnej końcówki mocy, a kanały lewy i prawy zachowują klasyczną pracę stereo.
Karta techniczna
AVT2995
AVT2995 to wzmacniacz audio 2.1 z przedwzmacniaczem stereo, regulacją barwy dźwięku, filtrem subwoofera i trzema końcówkami mocy.
| Kod projektu | AVT2995 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | wzmacniacz audio 2.1: stereo + subwoofer |
| Końcówki mocy | 3× TDA2050 w wariancie modelowym |
| Możliwe układy końcówek mocy | TDA2030, TDA2040 lub TDA2050 |
| Moc dla TDA2050 | około 30 W na kanał przy 4 Ω i ±22 V |
| Moc dla TDA2040 | około 20 W na kanał |
| Moc dla TDA2030 | około 14 W na kanał |
| Obsługiwane głośniki | 4 Ω lub 8 Ω |
| Zasilanie całego układu | symetryczne ±7…±25 V |
| Zasilanie dla wzmacniaczy operacyjnych | stabilizowane ±15 V, z możliwością zastosowania ±12 V lub ±9 V |
| Przedwzmacniacz | stereo z regulacją barwy i głośności |
| Układy przedwzmacniacza | NE5532 |
| Filtr subwoofera | aktywny filtr dolnoprzepustowy 2. rzędu, około 200 Hz |
| Regulacja poziomu subwoofera | P4, zakres wzmocnienia sumatora około 0–2,2 |
| Przykładowy zasilacz | transformator około 120 W / 2×16 V, mostek prostowniczy i kondensatory filtrujące |
Wersja
AVT2995 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- InL, InP: listwa goldpin 1×2
- R10, R10a: 1 kΩ
- R19, R19a, R19b: 2,2 Ω
- R13, R13a: 3,3 kΩ
- R11, R11a, R12, R12a: 4,7 kΩ
- R6, R6a, R7, R7a, R8, R8a, R9, R9a: 10 kΩ
- R14, R14a: 15 kΩ
- R20, R20a, R20b, R22, R22a, R22b: 22 kΩ
- R15, R15a: 33 kΩ
- R16: 68 kΩ
- R17, R17a: 100 Ω
- R1, R1a, R2, R3, R4, R4a, R5: 100 kΩ
- R18: 150 kΩ
- R21, R21a, R21b: 680 Ω
- P1, P2, P3: potencjometr 100 kΩ
- P4: potencjometr 220 kΩ
- C6, C6a: 10 pF
- C17, C17a, C18, C18a, C19: 4,7 nF
- C25: 22 nF
- C20, C20a, C21, C21a: 33 nF
- C9, C10, C11, C12, C13, C14, C15, C16, C30, C30a, C30b: 100 nF
- C31, C31a, C31b: 100 nF
- C22, C23, C24: 220 nF
- C32, C32a, C32b: 470 nF
- C28, C28a, C28b: 1 µF elektrolityczny
- C1, C1a, C2, C2a, C3, C3a: 1 µF
- C29, C29a, C29b: 22 µF elektrolityczny
- C7, C8: 47 µF elektrolityczny
- C4, C5: 100 µF elektrolityczny
- C26, C26a, C26b, C27, C27a, C27b: 2200 µF elektrolityczny
- U1: 78L15
- U2: 79L15
- U3, U4, U5, U6: NE5532
- U7, U7a, U7b: TDA2050
Notes
Końcówki mocy TDA2050 można przykręcić do wspólnego radiatora, ale radiator będzie miał potencjał ujemnej szyny zasilania. W metalowej obudowie trzeba zadbać o izolację, aby nie doprowadzić do zwarcia radiatora z obudową.
Zworki zasilania końcówek mocy powinny być wykonane grubszym drutem. Warto też rozważyć bezpośrednie wlutowanie przewodów głośnikowych i zasilających w płytkę, ponieważ w tych miejscach płyną większe prądy.
Potencjometry odpowiadają za regulację barwy, głośności i poziomu subwoofera. Ich metalowe obudowy warto połączyć z masą, aby ograniczyć przydźwięk i zakłócenia przy dotykaniu pokręteł.
Uwaga: wzmacniacz pracuje z zasilaniem symetrycznym i trzema końcówkami mocy. Przed uruchomieniem sprawdź polaryzację zasilania, poprawność stabilizatorów U1/U2, izolację radiatora, połączenia głośnikowe oraz brak zwarć na ścieżkach zasilających.
Najczęściej zadawane pytania
AVT2995 A zawiera wyłącznie płytkę PCB. Do uruchomienia projektu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Oprócz dwóch kanałów stereo ma trzeci kanał przeznaczony do subwoofera. Sygnał dla subwoofera jest sumowany z obu kanałów i filtrowany dolnoprzepustowo, aby wzmacniać głównie najniższe częstotliwości.
Na wejście można podać sygnał z komputera, odtwarzacza MP3, radia, modułu audio lub innego źródła liniowego. Wzmacniacz ma przedwzmacniacz z regulacją barwy i głośności.
Można zastosować TDA2030, TDA2040 lub TDA2050, ale trzeba uwzględnić różną moc wyjściową i dopuszczalne napięcie zasilania. Dla TDA2030 maksymalne napięcie jest niższe niż dla TDA2050.
Nie muszą. Można zastosować słabsze układy dla kanałów stereo, a mocniejszy dla subwoofera, ale wymaga to świadomego doboru elementów, napięcia zasilania i chłodzenia.
Radiator wspólny dla TDA2050 może mieć potencjał ujemnej szyny zasilania. W obudowie metalowej trzeba go odizolować albo zaplanować montaż tak, aby nie doszło do zwarcia z obudową.
