Wzmacniacz słuchawkowy stereo z TPA6111 - PCB do projektu AVT 1747
- Wzmacniacz słuchawkowy stereo AVT1747 z układem TPA6111, zasilaniem 3,3…5 VDC, mocą około 90 mW przy 5 V i słuchawkach 32 Ω, regulacją głośności oraz wyjściem mini jack stereo. Wersja A to płytka PCB do samodzielnego skompletowania elementów.

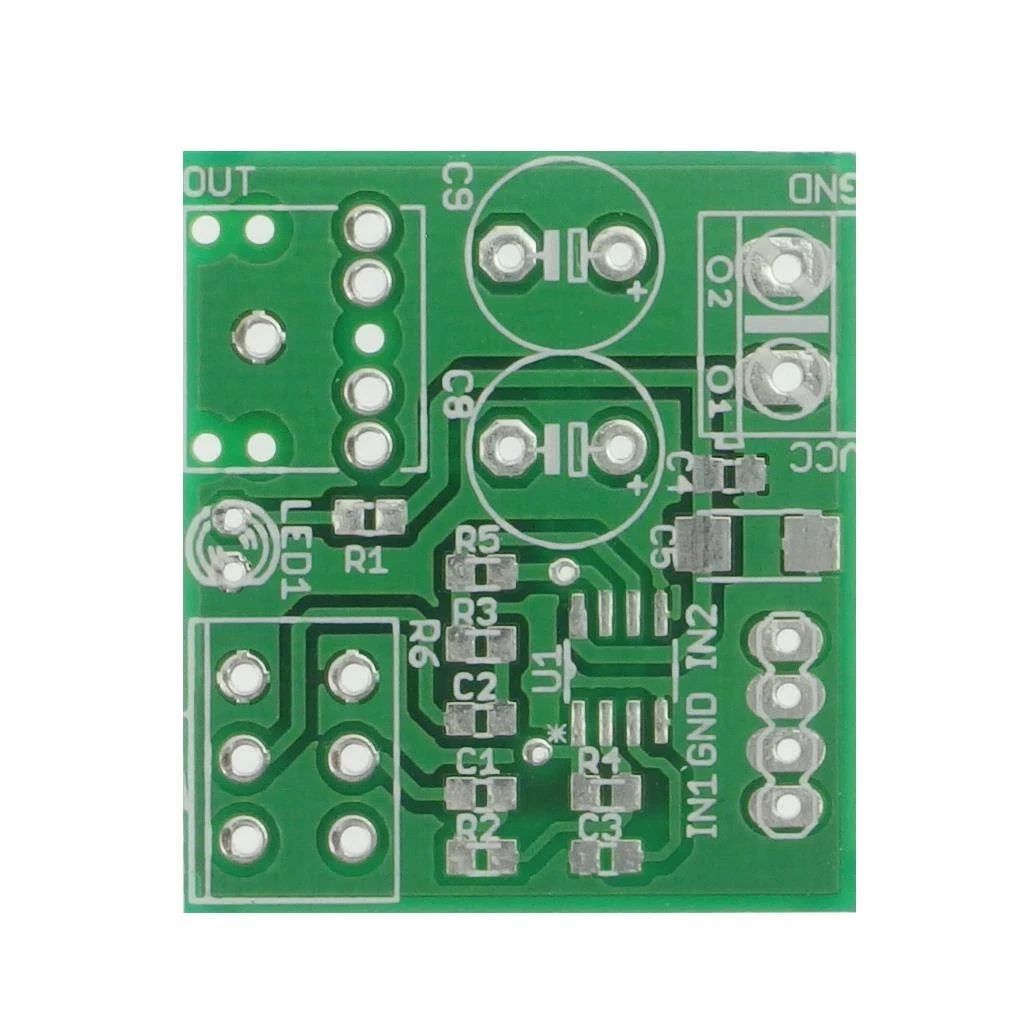

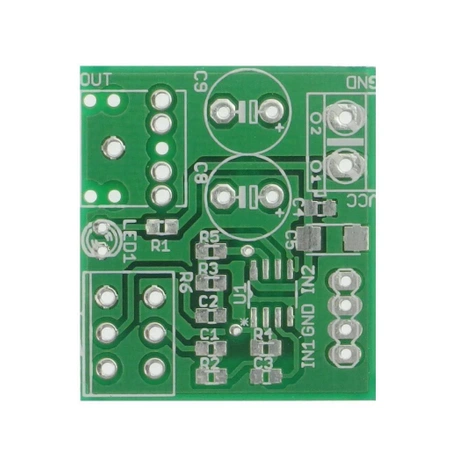

Wzmacniacz słuchawkowy stereo z TPA6111 – płytka PCB AVT1747
Płytka drukowana do budowy kompaktowego wzmacniacza słuchawkowego stereo z układem TPA6111, zasilaniem 3,3…5 VDC i wyjściem mini jack.
Mały wzmacniacz słuchawkowy do urządzeń przenośnych
AVT1747 pozwala zbudować stereofoniczny wzmacniacz słuchawkowy z układem TPA6111. Niskie napięcie zasilania 3,3…5 VDC i mały pobór prądu dobrze pasują do urządzeń bateryjnych, odtwarzaczy, modułów audio oraz własnych konstrukcji wymagających wyjścia słuchawkowego.
Sygnał wejściowy trafia na potencjometr regulacji głośności, następnie przez kondensatory separujące do układu TPA6111. Wyjście prowadzone jest przez kondensatory sprzęgające do gniazda mini jack stereo, dzięki czemu słuchawki można podłączyć bezpośrednio do płytki.
Karta techniczna
AVT1747
AVT1747 to stereofoniczny wzmacniacz słuchawkowy z układem TPA6111, regulacją głośności i wyjściem mini jack.
| Kod projektu | AVT1747 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | wzmacniacz słuchawkowy stereo |
| Układ scalony | TPA6111 |
| Liczba kanałów | stereo / 2 kanały |
| Zasilanie | 3,3…5 VDC |
| Moc wyjściowa | około 90 mW przy 5 V i słuchawkach 32 Ω |
| Regulacja głośności | potencjometr stereofoniczny 50 kΩ/B |
| Wyjście audio | gniazdo jack stereo 3 mm |
| Sygnalizacja zasilania | dioda LED 3 mm |
| Zastosowanie | urządzenia przenośne, moduły audio, wyjście słuchawkowe w projektach DIY |
| Wymiary płytki PCB | 36×31 mm |
Wersja
AVT1747 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 1 kΩ
- R2, R3: 20 kΩ
- R4, R5: 100 kΩ
- C1…C3: 1 µF
- C4: 220 µF / 6,3 V
- C5: 100 nF
- C8, C9: 470 µF
- U1: TPA6111
- LED1: LED 3 mm
- POT1: 50 kΩ/B, potencjometr stereofoniczny
- OUT: gniazdo jack stereo 3 mm
Notes
Układ TPA6111 pracuje przy niskim napięciu zasilania, dlatego dobrze sprawdza się w projektach bateryjnych. Zasilanie należy doprowadzić do złącza na płytce, a obecność napięcia sygnalizuje dioda LED1.
Sygnał wejściowy przechodzi przez potencjometr POT1, który pełni funkcję regulacji głośności dla obu kanałów. Przy montażu w obudowie warto zadbać o krótkie przewody sygnałowe i poprawne prowadzenie masy.
Kondensatory C8 i C9 separują składową stałą na wyjściu. Przed podłączeniem słuchawek warto sprawdzić poprawność polaryzacji kondensatorów elektrolitycznych oraz brak zwarć w okolicy gniazda jack.
Uwaga: przed podłączeniem słuchawek sprawdź polaryzację kondensatorów elektrolitycznych, poprawność zasilania 3,3…5 VDC, montaż układu TPA6111 oraz brak zwarć na wyjściu jack stereo.
Najczęściej zadawane pytania
AVT1747 A zawiera wyłącznie płytkę PCB. Do uruchomienia projektu trzeba samodzielnie skompletować elementy z wykazu.
Układ nadaje się do dodania wyjścia słuchawkowego w małym urządzeniu audio, module bateryjnym, odtwarzaczu, odbiorniku lub własnym projekcie DIY z zasilaniem 3,3…5 VDC.
Układ może pracować ze słuchawkami o impedancji 32 Ω. Przy zasilaniu 5 V moc wyjściowa wynosi około 90 mW, co wystarcza do typowych słuchawek przewodowych.
Tak. TPA6111 ma mały pobór prądu i pracuje w zakresie 3,3…5 VDC, dlatego można go użyć w niewielkich urządzeniach przenośnych i bateryjnych.
Tak. Głośność regulowana jest stereofonicznym potencjometrem POT1 50 kΩ/B, umieszczonym przed wejściem układu TPA6111.
Trzeba sprawdzić napięcie zasilania, polaryzację kondensatorów elektrolitycznych, montaż układu TPA6111 i brak zwarć na wyjściu jack. Słuchawki najlepiej podłączyć dopiero po kontroli poprawności montażu.
