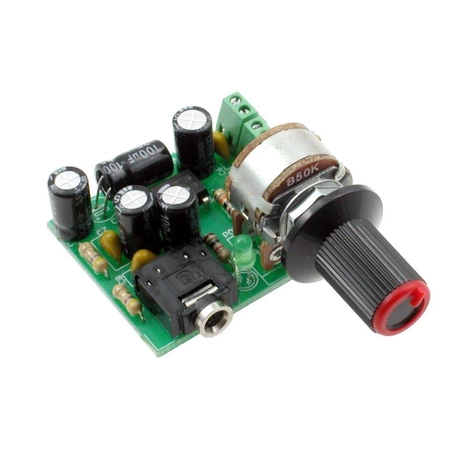

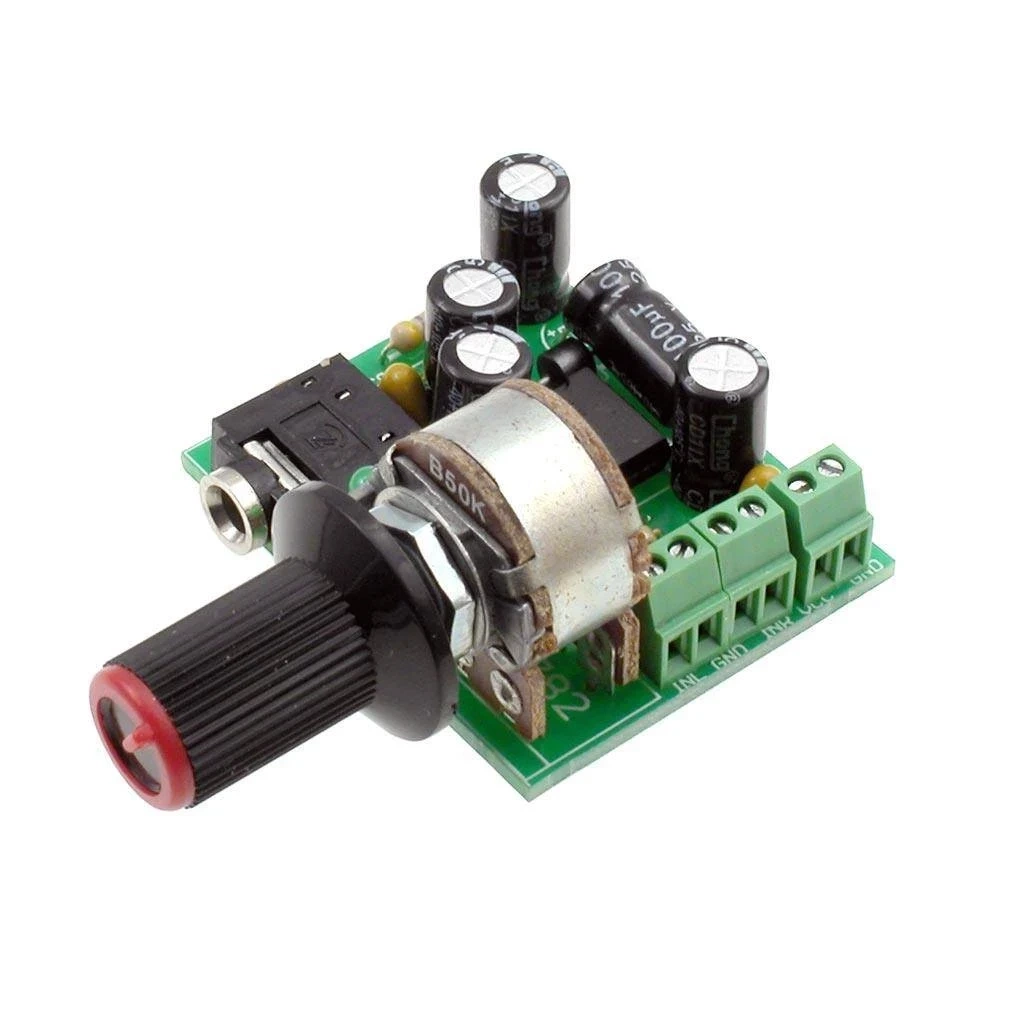

Wzmacniacz słuchawkowy stereo z TDA2822 - zlutowany KIT AVT 1782
- Wzmacniacz słuchawkowy stereo AVT1782 z układem TDA2822, mocą około 650 mW przy 12 V i słuchawkach 32 Ω oraz zasilaniem 1,8–15 VDC. Wersja C to zlutowany układ do montażu w obudowie lub własnym projekcie audio.
Wzmacniacz słuchawkowy stereo z TDA2822 – zlutowany AVT1782
Zlutowany układ prostego wzmacniacza słuchawkowego stereo z TDA2822, regulacją głośności i zasilaniem 1,8–15 VDC.
Prosty wzmacniacz słuchawkowy do toru audio i własnych projektów

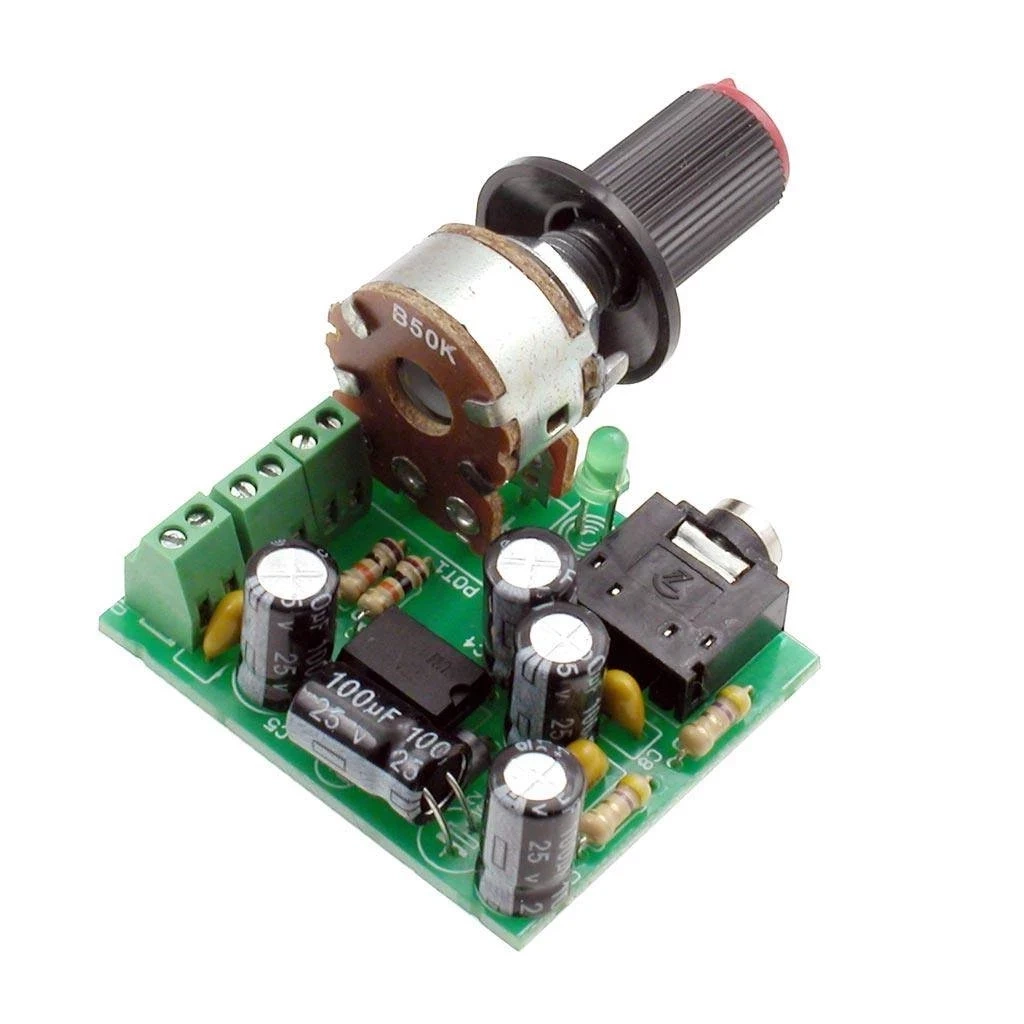

AVT1782 to stereofoniczny wzmacniacz słuchawkowy z popularnym układem TDA2822. Konstrukcja ma wejście audio, regulację głośności i wyjście mini-jack do bezpośredniego podłączenia słuchawek.
Zlutowana wersja ułatwia wykorzystanie układu jako modułu wyjścia słuchawkowego w obudowie, urządzeniu audio lub projekcie bateryjnym. Szeroki zakres zasilania 1,8–15 VDC pozwala dopasować moduł do różnych źródeł napięcia, a przy zasilaniu 12 V i słuchawkach 32 Ω wzmacniacz oddaje około 650 mW mocy.

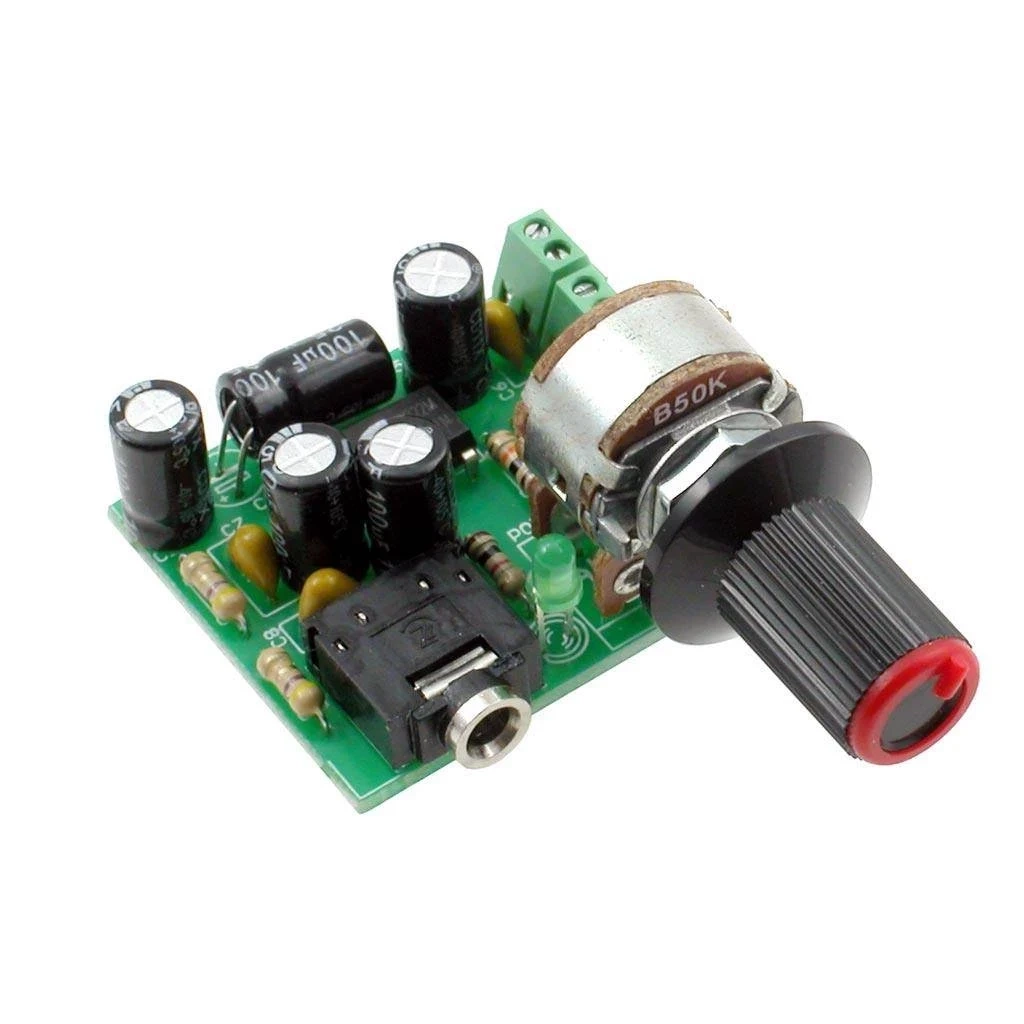

Karta techniczna
AVT1782
AVT1782 to prosty wzmacniacz słuchawkowy stereo z układem TDA2822 i regulacją głośności.
| Kod projektu | AVT1782 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | wzmacniacz słuchawkowy stereo |
| Układ scalony | TDA2822 |
| Moc wyjściowa | około 650 mW przy 12 V / 32 Ω |
| Zniekształcenia nieliniowe | 0,5% |
| Regulacja głośności | potencjometr POT1 2×50 kΩ |
| Wejście audio | złącze IN / X1 |
| Wyjście słuchawkowe | gniazdo jack stereo 3,5 mm |
| Sygnalizacja zasilania | dioda LED1 |
| Zasilanie | 1,8–15 VDC |
| Wymiary płytki PCB | 41×33 mm |
Wersja
AVT1782 C – zlutowany układ. Wersja zawiera zmontowany wzmacniacz słuchawkowy stereo z układem TDA2822, przeznaczony do montażu w obudowie lub własnym urządzeniu audio.
Notes
Sygnał wejściowy trafia na potencjometr regulacji głośności, a następnie do układu TDA2822. Pozwala to wygodnie dopasować poziom odsłuchu do źródła sygnału i użytych słuchawek.
Wyjście jest separowane kondensatorami C3 i C4, dlatego przed pierwszym odsłuchem warto sprawdzić poprawność zasilania i brak składowej stałej na wyjściu słuchawkowym.
Szeroki zakres zasilania umożliwia pracę z różnymi źródłami napięcia, ale najwyższa moc wyjściowa wymaga odpowiednio wyższego napięcia oraz słuchawek o właściwej impedancji.
Najczęściej zadawane pytania
AVT1782 C to zlutowany układ wzmacniacza słuchawkowego stereo. Wymaga podłączenia zasilania, wejścia audio oraz słuchawek przez gniazdo jack stereo 3,5 mm.
Układ pracuje w zakresie 1,8–15 VDC. Przy niższym napięciu moc wyjściowa będzie mniejsza, a około 650 mW uzyskuje się przy zasilaniu 12 V i słuchawkach 32 Ω.
Tak. Szeroki zakres zasilania od 1,8 V do 15 VDC pozwala wykorzystać układ w prostych projektach bateryjnych, o ile źródło zasilania ma odpowiednią wydajność dla oczekiwanej głośności.
Przed podłączeniem słuchawek warto sprawdzić poprawność zasilania i brak nieprawidłowego napięcia stałego na gnieździe słuchawkowym. Zmniejsza to ryzyko uszkodzenia słuchawek.
Układ sprawdzi się jako prosty wzmacniacz słuchawkowy do własnych urządzeń audio, projektów warsztatowych, modułów bateryjnych oraz modernizacji toru audio wymagającego wyjścia słuchawkowego.
Wyższe napięcie zasilania pozwala uzyskać większą moc wyjściową, ale zbyt wysoki poziom głośności może przesterować tor audio lub być niebezpieczny dla słuchu. W praktyce warto dobrać napięcie i poziom sygnału do użytych słuchawek.
