Wzmacniacz słuchawkowy stereo z TDA2822 - PCB do projektu AVT 1782
- Wzmacniacz słuchawkowy stereo AVT1782 z układem TDA2822, mocą około 650 mW przy 12 V i słuchawkach 32 Ω oraz zasilaniem 1,8–15 VDC. Wersja A to płytka PCB do samodzielnego skompletowania elementów.

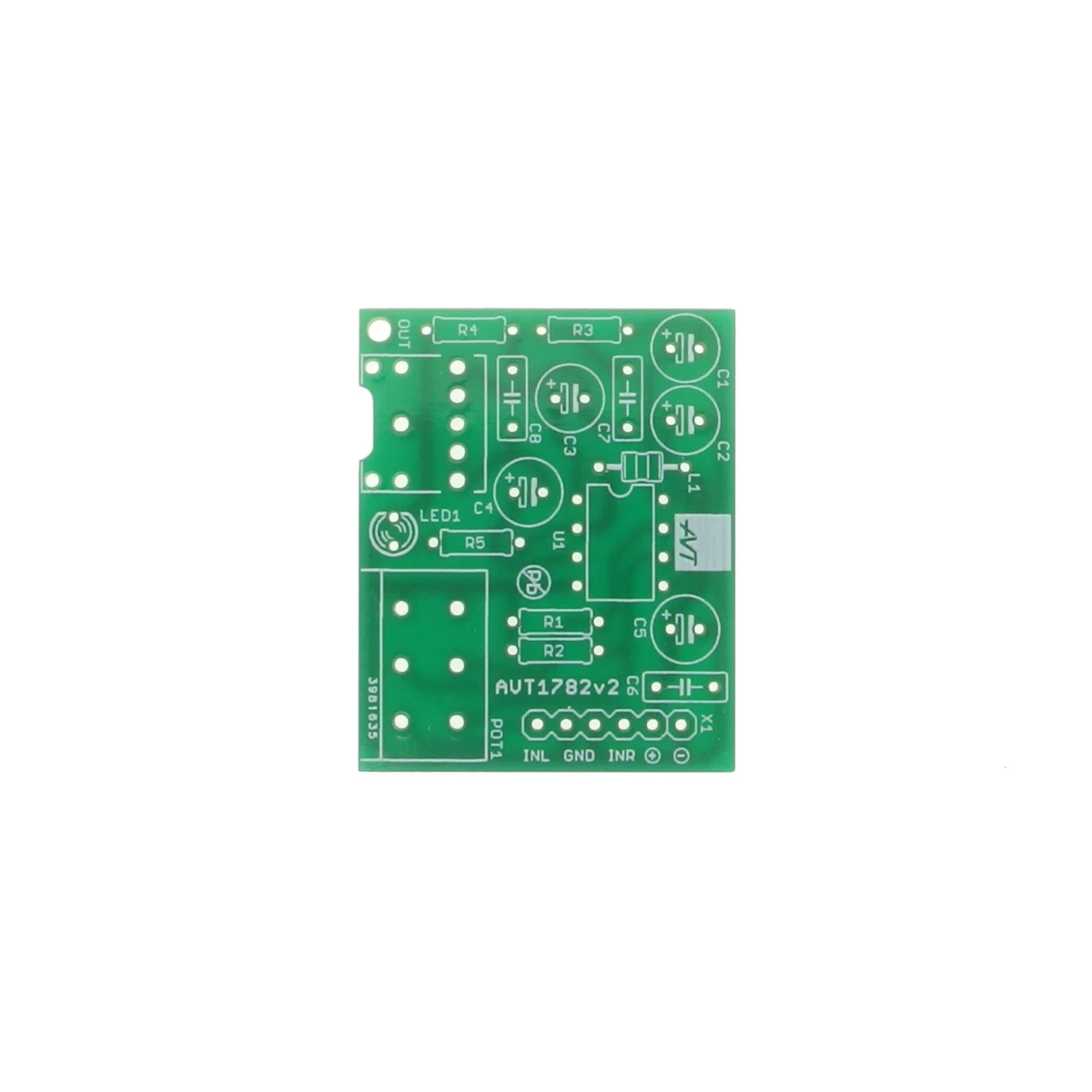

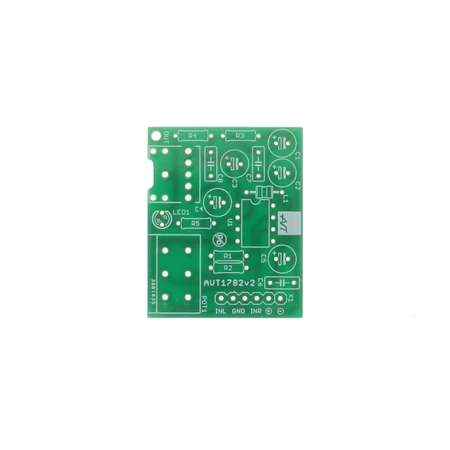

Wzmacniacz słuchawkowy stereo z TDA2822 – płytka PCB AVT1782
Płytka drukowana do budowy prostego wzmacniacza słuchawkowego stereo z układem TDA2822, regulacją głośności i zasilaniem 1,8–15 VDC.
Prosty wzmacniacz słuchawkowy do toru audio i własnych projektów
AVT1782 pozwala zbudować stereofoniczny wzmacniacz słuchawkowy z popularnym układem TDA2822. Konstrukcja ma niewiele elementów zewnętrznych, wejście audio, regulację głośności i wyjście mini-jack do bezpośredniego podłączenia słuchawek.
Szeroki zakres zasilania 1,8–15 VDC ułatwia użycie układu w projektach bateryjnych, prostych modułach audio i modernizowanych urządzeniach. Przy zasilaniu 12 V oraz słuchawkach 32 Ω wzmacniacz oddaje około 650 mW mocy, dzięki czemu dobrze sprawdza się jako aktywny stopień wyjściowy dla sygnału słuchawkowego.
Karta techniczna
AVT1782
AVT1782 to prosty wzmacniacz słuchawkowy stereo z układem TDA2822 i regulacją głośności.
| Kod projektu | AVT1782 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | wzmacniacz słuchawkowy stereo |
| Układ scalony | TDA2822 |
| Moc wyjściowa | około 650 mW przy 12 V / 32 Ω |
| Zniekształcenia nieliniowe | 0,5% |
| Regulacja głośności | potencjometr POT1 2×50 kΩ |
| Wejście audio | złącze IN / X1 |
| Wyjście słuchawkowe | gniazdo jack stereo 3,5 mm |
| Sygnalizacja zasilania | dioda LED1 |
| Zasilanie | 1,8–15 VDC |
| Wymiary płytki PCB | 41×33 mm |
Wersja
AVT1782 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R2: 10 kΩ
- R3, R4: 4,7 Ω
- R5: 1 kΩ
- POT1: potencjometr 2×50 kΩ
- C1–C5: 100 µF
- C6–C8: 100 nF
- U1: TDA2822
- LED1: dioda LED 3 mm
- L1: koralik ferrytowy
- OUT: gniazdo jack stereo 3,5 mm
- X1: listwa goldpin kątowa
Notes
Sygnał wejściowy trafia na potencjometr regulacji głośności, a następnie do układu TDA2822. Pozwala to wygodnie dopasować poziom odsłuchu do źródła sygnału i użytych słuchawek.
Wyjście jest separowane kondensatorami C3 i C4, dlatego przed pierwszym odsłuchem warto sprawdzić poprawność zasilania i brak składowej stałej na wyjściu słuchawkowym.
Szeroki zakres zasilania umożliwia pracę z różnymi źródłami napięcia, ale najwyższa moc wyjściowa wymaga odpowiednio wyższego napięcia oraz słuchawek o właściwej impedancji.
Najczęściej zadawane pytania
AVT1782 A zawiera wyłącznie płytkę PCB do projektu wzmacniacza słuchawkowego stereo. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Układ pracuje w zakresie 1,8–15 VDC. Przy niższym napięciu moc wyjściowa będzie mniejsza, a około 650 mW uzyskuje się przy zasilaniu 12 V i słuchawkach 32 Ω.
Tak. Szeroki zakres zasilania od 1,8 V do 15 VDC pozwala wykorzystać układ w prostych projektach bateryjnych, o ile źródło zasilania ma odpowiednią wydajność dla oczekiwanej głośności.
Przed podłączeniem słuchawek warto sprawdzić poprawność zasilania, polaryzację kondensatorów separujących i brak nieprawidłowego napięcia stałego na wyjściu. Zmniejsza to ryzyko uszkodzenia słuchawek.
Układ sprawdzi się jako prosty wzmacniacz słuchawkowy do własnych urządzeń audio, projektów warsztatowych, modułów bateryjnych oraz modernizacji toru audio wymagającego wyjścia słuchawkowego.
Wyższe napięcie zasilania pozwala uzyskać większą moc wyjściową, ale zbyt wysoki poziom głośności może przesterować tor audio lub być niebezpieczny dla słuchu. W praktyce warto dobrać napięcie i poziom sygnału do użytych słuchawek.
