Co zawiera wersja AVT1227 C?
AVT1227 C to zlutowany układ wzmacniacza słuchawkowego stereo. Wymaga podłączenia zasilania, źródła audio oraz dwóch par słuchawek przez złącza jack 3,5 mm.

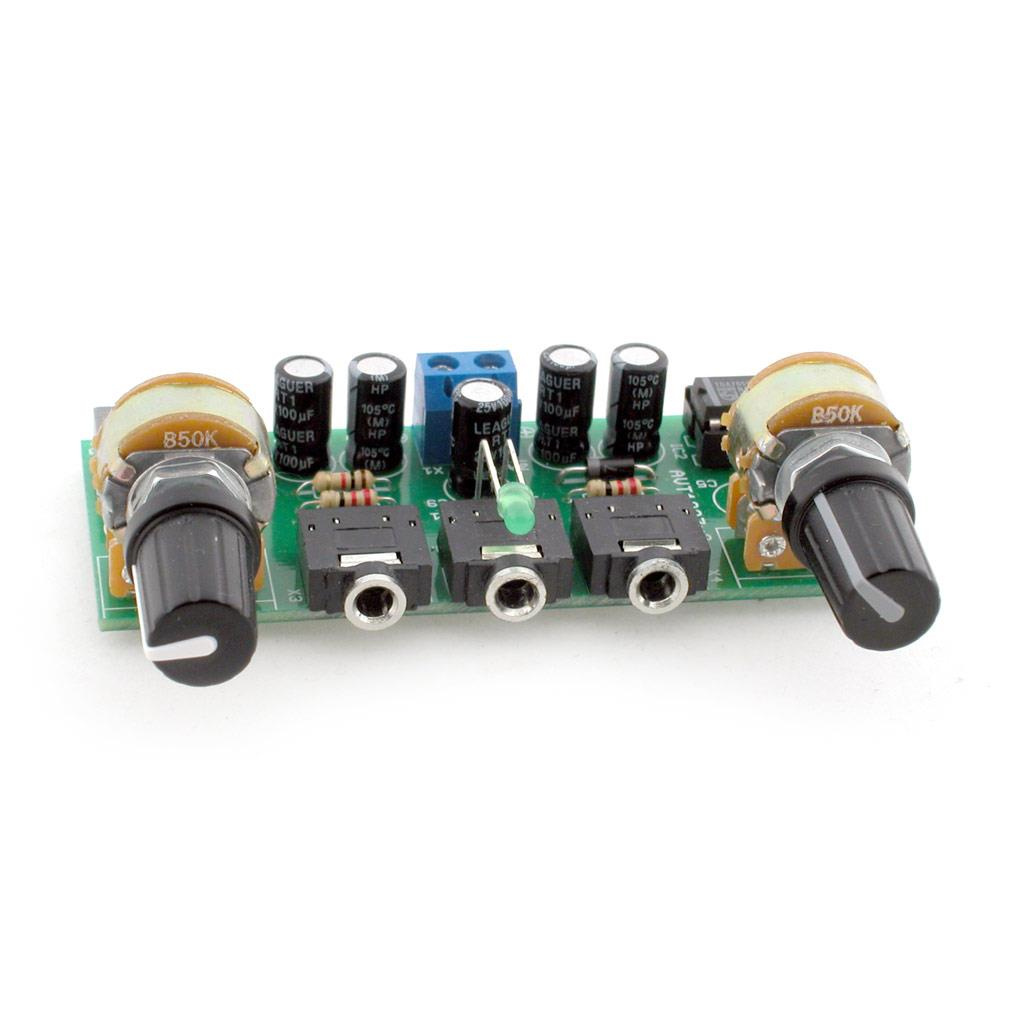

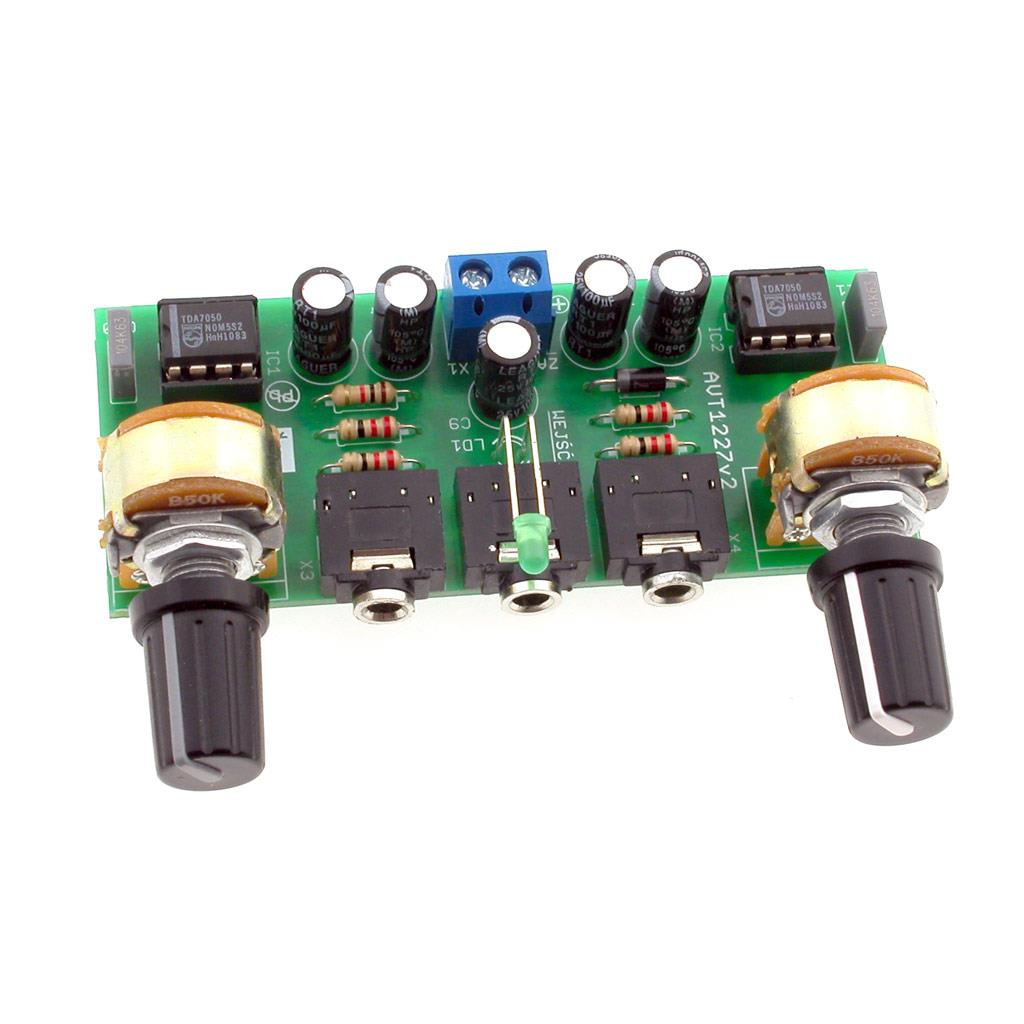

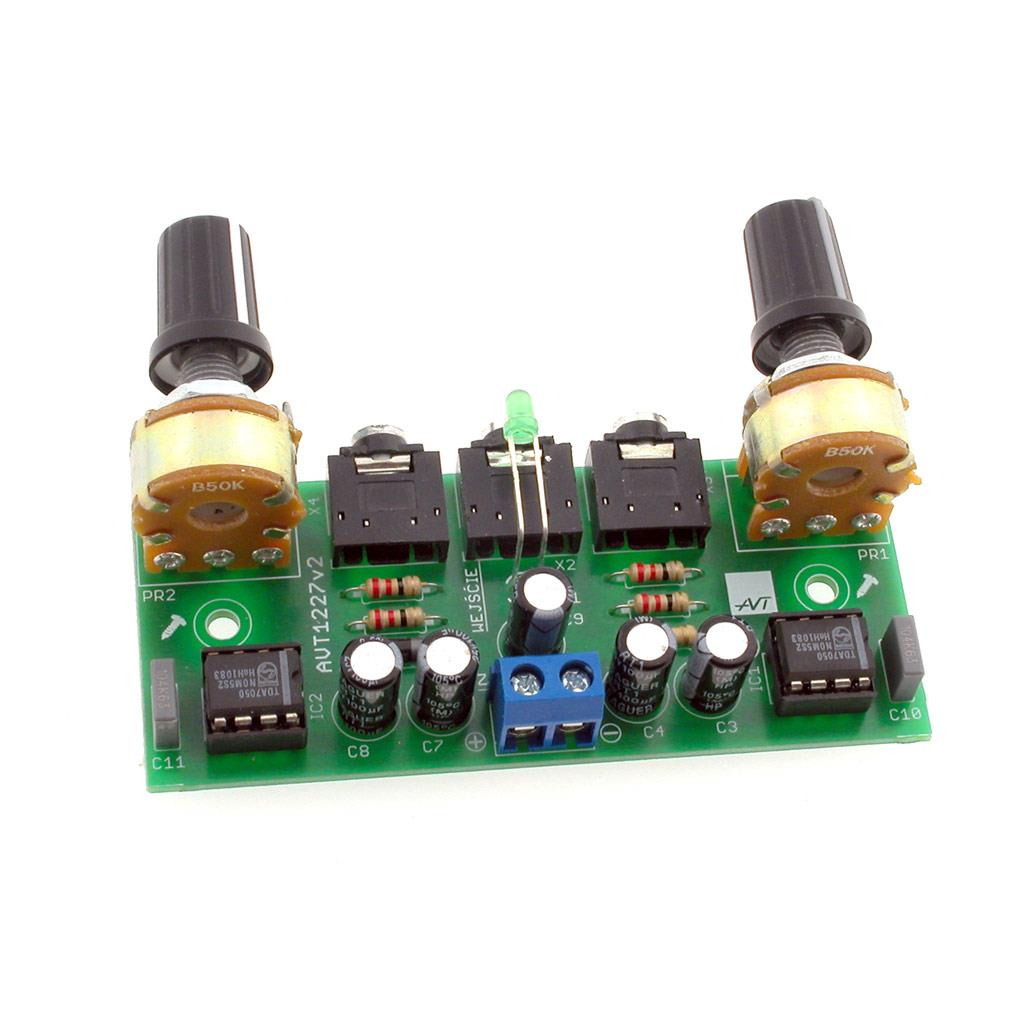

Wzmacniacz słuchawkowy stereo do dwóch par słuchawek - zlutowany KIT AVT 1227
- Wzmacniacz słuchawkowy stereo AVT1227 z jednym wejściem jack 3,5 mm, dwoma wyjściami jack 3,5 mm i niezależną regulacją głośności dla dwóch słuchaczy. Wersja C to zlutowany układ do montażu w obudowie lub własnym projekcie.
Wzmacniacz słuchawkowy stereo z dwoma wyjściami jack 3,5 mm, czyli rozdzielacz słuchawkowy z aktywnym wzmacniaczem – zlutowany AVT1227
Zlutowany układ wzmacniacza słuchawkowego z jednym wejściem jack 3,5 mm, dwoma wyjściami jack 3,5 mm i osobną regulacją głośności dla każdego słuchacza.
Jedno źródło dźwięku i dwie pary słuchawek
AVT1227 to stereofoniczny wzmacniacz słuchawkowy umożliwiający dwóm osobom słuchanie dźwięku z jednego wspólnego źródła. Układ ma jedno wejście audio jack 3,5 mm oraz dwa wyjścia słuchawkowe jack 3,5 mm.
Każdy słuchacz może ustawić własny poziom głośności potencjometrem PR1 lub PR2. Dzięki układom TDA7050 wzmacniacz pracuje przy niskim napięciu zasilania 1,6–6 VDC i dobrze pasuje do projektów bateryjnych, prostych modułów audio oraz rozdzielaczy słuchawkowych z aktywnym wzmocnieniem.
Dwa wyjścia słuchawkowe Dwie osoby mogą słuchać tego samego źródła audio przez osobne słuchawki
Osobna regulacja głośności PR1 i PR2 pozwalają niezależnie ustawić poziom dźwięku dla każdego wyjścia
Zlutowany układ Wersja C nie wymaga lutowania, ale wymaga poprawnego podłączenia zasilania i audio
Karta techniczna
AVT1227
AVT1227 to podwójny, stereofoniczny wzmacniacz słuchawkowy z jednym wejściem audio i dwoma niezależnie regulowanymi wyjściami słuchawkowymi.
| Kod projektu | AVT1227 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | podwójny wzmacniacz słuchawkowy stereo |
| Liczba wejść audio | 1× jack stereo 3,5 mm |
| Liczba wyjść słuchawkowych | 2× jack stereo 3,5 mm |
| Regulacja głośności | niezależna dla każdego wyjścia, PR1 i PR2 |
| Układy wzmacniacza | 2× TDA7050 |
| Moc wyjściowa jednego toru | 35 mW przy 3 V / 32 Ω |
| Zalecane zasilanie bateryjne | 2× bateria AA |
| Zakres zasilania | 1,6–6 VDC |
| Wymiary płytki PCB | 34×80 mm |
Wersja
AVT1227 C – zlutowany układ. Wersja zawiera zmontowany wzmacniacz słuchawkowy stereo do dwóch par słuchawek, przeznaczony do montażu w obudowie lub własnym urządzeniu audio.
Notes
Układ pozwala dwóm osobom słuchać tego samego źródła dźwięku, ale z niezależnie ustawioną głośnością dla każdego wyjścia.
Najbardziej naturalnym zasilaniem są dwie baterie AA, które mieszczą się w zalecanym zakresie napięcia pracy układów TDA7050.
Przy korzystaniu z różnych modeli słuchawek poziom głośności może się różnić, dlatego osobna regulacja PR1 i PR2 ułatwia wygodne dopasowanie odsłuchu dla dwóch użytkowników.
Najczęściej zadawane pytania
Czy AVT1227 rozdziela jeden sygnał na dwie pary słuchawek?
Tak. Układ ma jedno wejście audio i dwa wyjścia słuchawkowe, dzięki czemu dwie osoby mogą słuchać tego samego źródła dźwięku przez osobne słuchawki.
Czy każdy słuchacz może ustawić własną głośność?
Tak. Potencjometry PR1 i PR2 regulują głośność niezależnie dla dwóch wyjść słuchawkowych, co jest przydatne przy różnych modelach słuchawek lub różnych preferencjach odsłuchu.
Jakie zasilanie najlepiej zastosować?
Układ pracuje w zakresie 1,6–6 VDC. Do zasilania bateryjnego dobrze pasują dwie baterie AA, które dają napięcie typowe dla pracy układów TDA7050.
Czy wzmacniacz jest zamiennikiem profesjonalnego rozdzielacza odsłuchowego?
Nie. AVT1227 to prosty moduł wzmacniacza słuchawkowego do wspólnego odsłuchu z jednego źródła. Sprawdza się w zastosowaniach amatorskich, edukacyjnych i warsztatowych.
Dlaczego dwa osobne regulatory głośności są ważne?
Różne słuchawki mogą mieć inną skuteczność i impedancję, więc przy tym samym sygnale wejściowym mogą grać z różną głośnością. Osobna regulacja pozwala wyrównać poziom odsłuchu dla obu użytkowników.
