Wzmacniacz słuchawkowy stereo do dwóch par słuchawek - PCB do projektu AVT 1227
- Wzmacniacz słuchawkowy stereo AVT1227 z jednym wejściem jack 3,5 mm, dwoma wyjściami jack 3,5 mm i niezależną regulacją głośności dla dwóch słuchaczy. Wersja A to płytka PCB do samodzielnego skompletowania elementów.
Wzmacniacz słuchawkowy stereo z dwoma wyjściami jack 3,5 mm, czyli rozdzielacz słuchawkowy z aktywnym wzmacniaczem – płytka PCB do projektu AVT1227

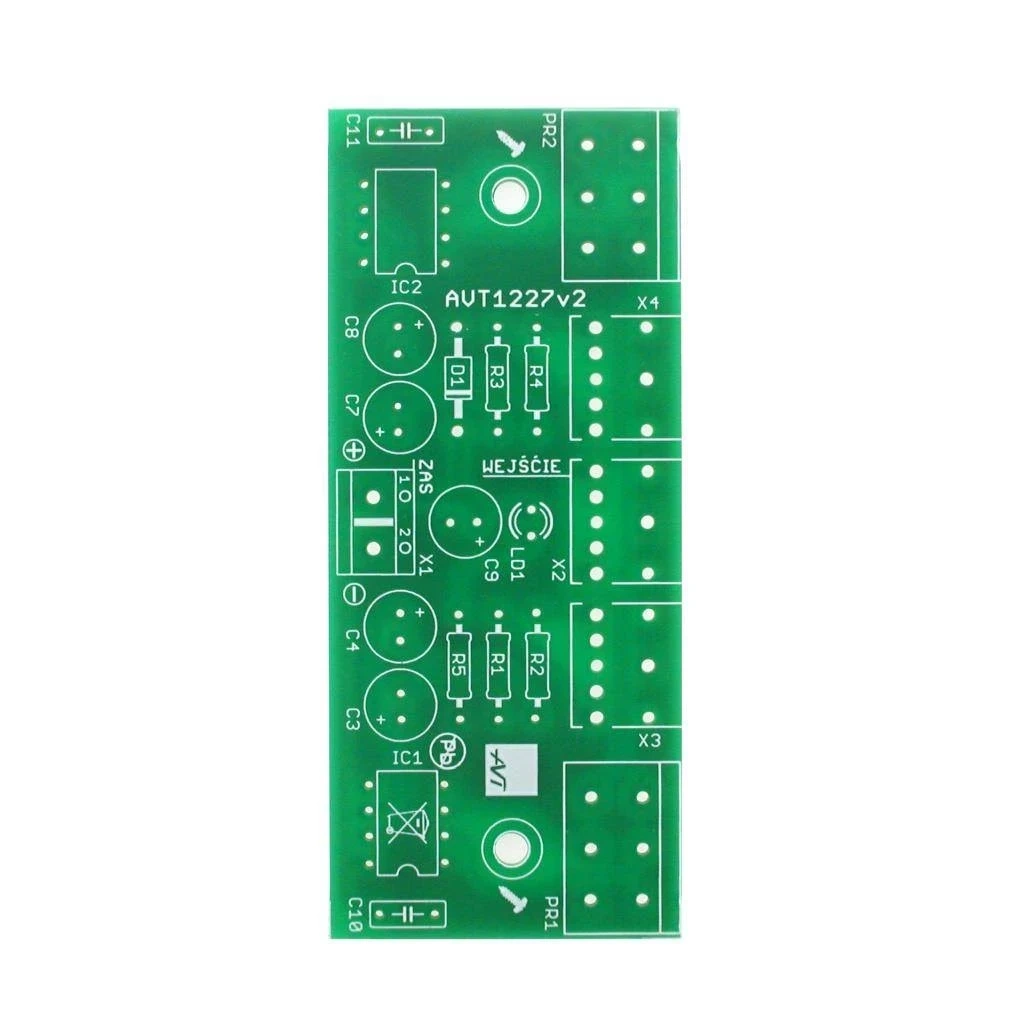

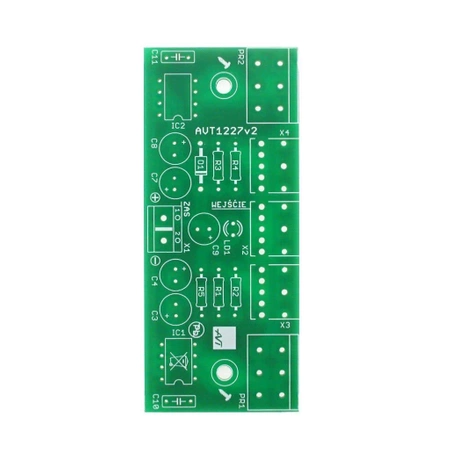

Płytka drukowana do budowy wzmacniacza słuchawkowego z jednym wejściem jack 3,5 mm, dwoma wyjściami jack 3,5 mm i osobną regulacją głośności dla każdego słuchacza.
Jedno źródło dźwięku i dwie pary słuchawek
AVT1227 pozwala zbudować stereofoniczny wzmacniacz słuchawkowy umożliwiający dwóm osobom słuchanie dźwięku z jednego wspólnego źródła. Układ ma jedno wejście audio jack 3,5 mm oraz dwa wyjścia słuchawkowe jack 3,5 mm.
Każdy słuchacz może ustawić własny poziom głośności potencjometrem PR1 lub PR2. Dzięki układom TDA7050 wzmacniacz pracuje przy niskim napięciu zasilania 1,6–6 VDC i dobrze pasuje do projektów bateryjnych, prostych modułów audio oraz rozdzielaczy słuchawkowych z aktywnym wzmocnieniem.
Karta techniczna
AVT1227
AVT1227 to podwójny, stereofoniczny wzmacniacz słuchawkowy z jednym wejściem audio i dwoma niezależnie regulowanymi wyjściami słuchawkowymi.
| Kod projektu | AVT1227 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | podwójny wzmacniacz słuchawkowy stereo |
| Liczba wejść audio | 1× jack stereo 3,5 mm |
| Liczba wyjść słuchawkowych | 2× jack stereo 3,5 mm |
| Regulacja głośności | niezależna dla każdego wyjścia, PR1 i PR2 |
| Układy wzmacniacza | 2× TDA7050 |
| Moc wyjściowa jednego toru | 35 mW przy 3 V / 32 Ω |
| Zalecane zasilanie bateryjne | 2× bateria AA |
| Zakres zasilania | 1,6–6 VDC |
| Wymiary płytki PCB | 34×80 mm |
Wersja
AVT1227 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1–R4: 22 Ω
- R5: 1 kΩ
- PR1, PR2: potencjometr 2×50 kΩ
- C3, C4, C7, C8, C9: 100 µF / 16 V
- C10, C11: 100 nF
- D1: 1N4007
- LD1: dioda LED
- US1, US2: TDA7050
- X1: złącze śrubowe
- X2, X3, X4: gniazdo stereo jack 3,5 mm
Notes
Układ pozwala dwóm osobom słuchać tego samego źródła dźwięku, ale z niezależnie ustawioną głośnością dla każdego wyjścia.
Najbardziej naturalnym zasilaniem są dwie baterie AA, które mieszczą się w zalecanym zakresie napięcia pracy układów TDA7050.
Przy korzystaniu z różnych modeli słuchawek poziom głośności może się różnić, dlatego osobna regulacja PR1 i PR2 ułatwia wygodne dopasowanie odsłuchu dla dwóch użytkowników.
Najczęściej zadawane pytania
AVT1227 A zawiera wyłącznie płytkę PCB do projektu wzmacniacza słuchawkowego. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Tak. Układ ma jedno wejście audio i dwa wyjścia słuchawkowe, dzięki czemu dwie osoby mogą słuchać tego samego źródła dźwięku przez osobne słuchawki.
Tak. Potencjometry PR1 i PR2 regulują głośność niezależnie dla dwóch wyjść słuchawkowych, co jest przydatne przy różnych modelach słuchawek lub różnych preferencjach odsłuchu.
Układ pracuje w zakresie 1,6–6 VDC. Do zasilania bateryjnego dobrze pasują dwie baterie AA, które dają napięcie typowe dla pracy układów TDA7050.
Nie. AVT1227 to prosty moduł wzmacniacza słuchawkowego do wspólnego odsłuchu z jednego źródła. Sprawdza się w zastosowaniach amatorskich, edukacyjnych i warsztatowych.
Różne słuchawki mogą mieć inną skuteczność i impedancję, więc przy tym samym sygnale wejściowym mogą grać z różną głośnością. Osobna regulacja pozwala wyrównać poziom odsłuchu dla obu użytkowników.
