Wzmacniacz słuchawkowy stereo AB 17Hz - 23kHz - zlutowany KIT AVT 1024
- Wzmacniacz słuchawkowy stereo AB AVT1024 o paśmie 17 Hz–23 kHz, zasilany 3–15 VDC, z mocą 800 mW przy 32 Ω i 12 V. Wersja C to zlutowany układ do montażu w obudowie lub własnym projekcie.

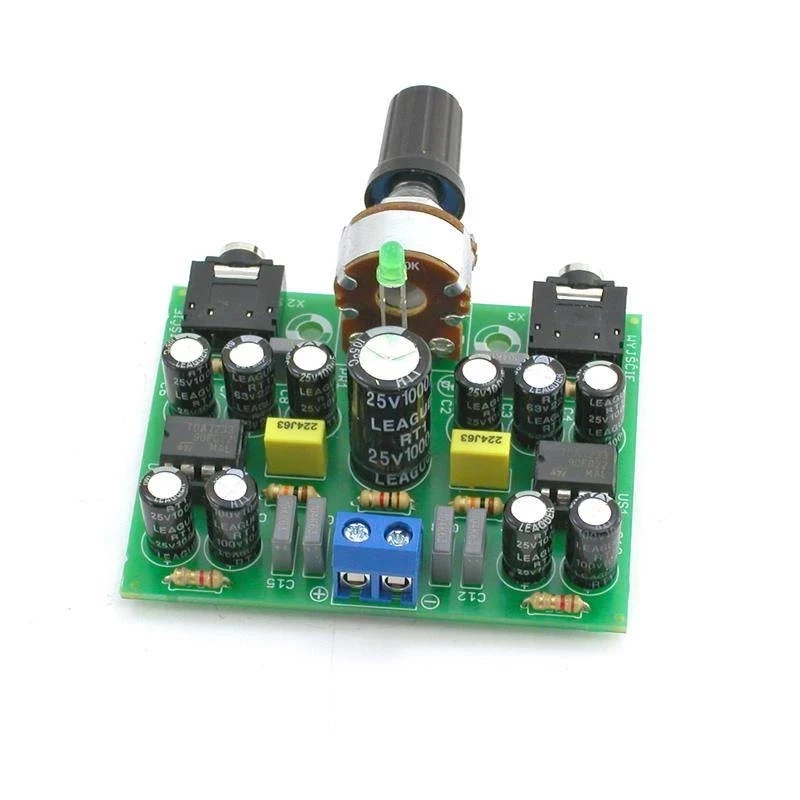

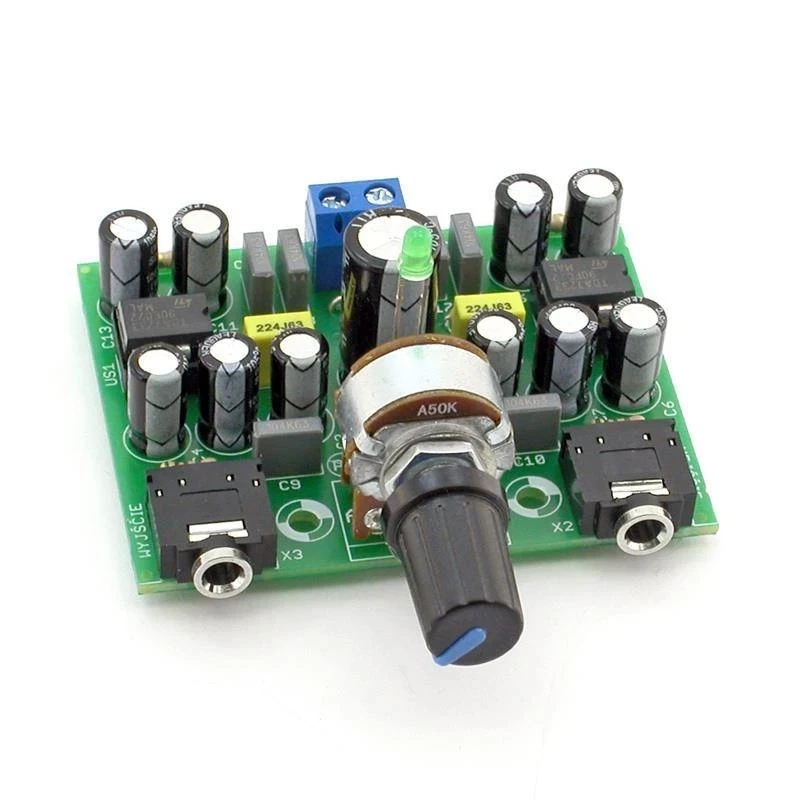

Wzmacniacz słuchawkowy stereo AB – zlutowany AVT1024
Zlutowany układ stereofonicznego wzmacniacza słuchawkowego w klasie AB, z pasmem 17 Hz–23 kHz i zasilaniem 3–15 VDC.
Wzmacniacz słuchawkowy stereo do toru audio i własnych projektów
AVT1024 to dwukanałowy wzmacniacz słuchawkowy w klasie AB. Układ bazuje na wzmacniaczach TDA7233 i może współpracować ze słuchawkami magnetodynamicznymi o impedancji większej niż 2 Ω.
Najlepsze wyniki uzyskuje się ze słuchawkami 32 Ω. Szerokie pasmo przenoszenia 17 Hz–23 kHz, zasilanie 3–15 VDC i zlutowana forma ułatwiają wykorzystanie projektu jako modułu audio w obudowie lub własnym urządzeniu.
Karta techniczna
AVT1024
AVT1024 to stereofoniczny wzmacniacz słuchawkowy w klasie AB, oparty na dwóch układach TDA7233.
| Kod projektu | AVT1024 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | wzmacniacz słuchawkowy stereo |
| Klasa pracy końcówki mocy | AB |
| Liczba kanałów | 2, stereo |
| Układy wzmacniacza | 2× TDA7233 |
| Pasmo przenoszenia | 17 Hz–23 kHz |
| Poziom zniekształceń nieliniowych | poniżej 0,3% |
| Moc wyjściowa | 800 mW przy Rl=32 Ω i Ucc=12 V |
| Pobór prądu w stanie spoczynku | około 6 mA na kanał |
| Impedancja słuchawek | powyżej 2 Ω |
| Zalecana impedancja słuchawek | 32 Ω |
| Złącza audio | gniazda jack stereo 3,5 mm |
| Zasilanie | 3–15 VDC |
| Wymiary płytki PCB | 48×60 mm |
Wersja
AVT1024 C – zlutowany układ. Wersja zawiera zmontowany wzmacniacz słuchawkowy stereo przeznaczony do montażu w obudowie lub własnym urządzeniu audio.
Notes
Słuchawki należy podłączyć do złącza wyjściowego minijack stereo. Najlepsze wyniki uzyskuje się ze słuchawkami o impedancji 32 Ω.
Układ może współpracować ze słuchawkami magnetodynamicznymi o impedancji większej niż 2 Ω.
Przed podłączeniem słuchawek warto sprawdzić poprawność zasilania i napięć na płytce, aby ograniczyć ryzyko uszkodzenia układu oraz podłączonego sprzętu audio.
Najczęściej zadawane pytania

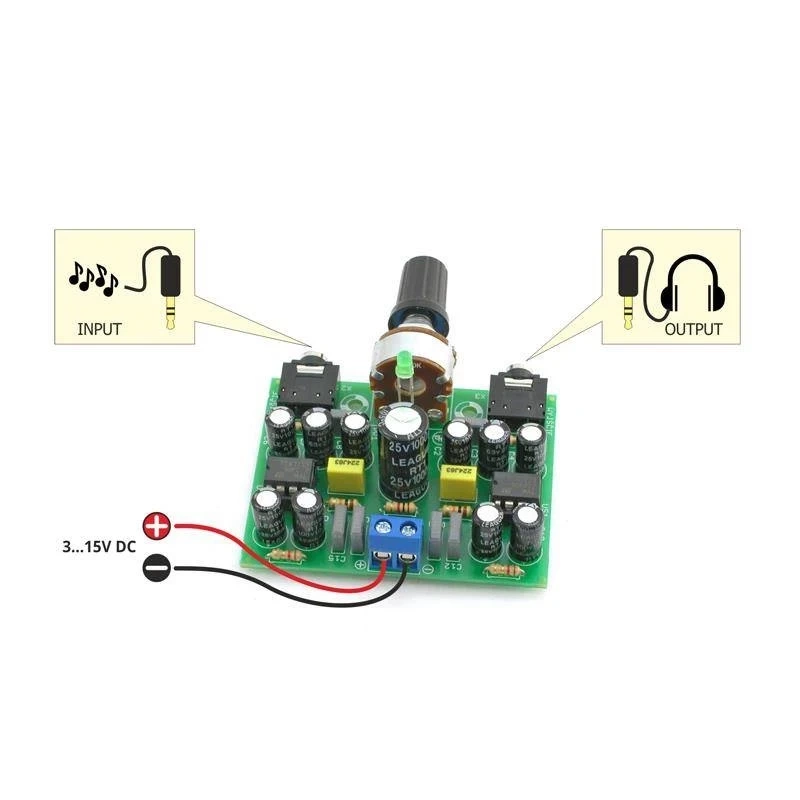

AVT1024 C to zlutowany układ wzmacniacza słuchawkowego stereo. Wymaga poprawnego podłączenia zasilania, wejścia audio, wyjścia słuchawkowego oraz montażu w obudowie lub własnym urządzeniu.
Nie. Wersja C jest zlutowanym układem, ale nadal wymaga poprawnego podłączenia w torze audio i odpowiedniego zasilania.
Przed podłączeniem słuchawek warto uruchomić układ z ograniczeniem prądowym i sprawdzić napięcia na wyjściach. To ogranicza ryzyko uszkodzenia słuchawek oraz ułatwia wychwycenie błędów montażowych przed pierwszym odsłuchem.
Układ może współpracować ze słuchawkami magnetodynamicznymi o impedancji większej niż 2 Ω. Najlepsze wyniki uzyskuje się ze słuchawkami 32 Ω.
Układ pracuje z zasilaniem 3–15 VDC.
Moc wyjściowa wynosi 800 mW przy obciążeniu 32 Ω i zasilaniu 12 V.
Warto sprawdzić poprawność zasilania i napięć przed podłączeniem słuchawek. Pozwala to ograniczyć ryzyko uszkodzenia układu oraz podłączonego sprzętu audio.
