Wzmacniacz słuchawkowy stereo AB 17Hz - 23kHz - PCB do projektu AVT 1024
- Wzmacniacz słuchawkowy stereo AB AVT1024 o paśmie 17 Hz–23 kHz, zasilany 3–15 VDC, z mocą 800 mW przy 32 Ω i 12 V. Wersja A to płytka PCB do samodzielnego skompletowania elementów.

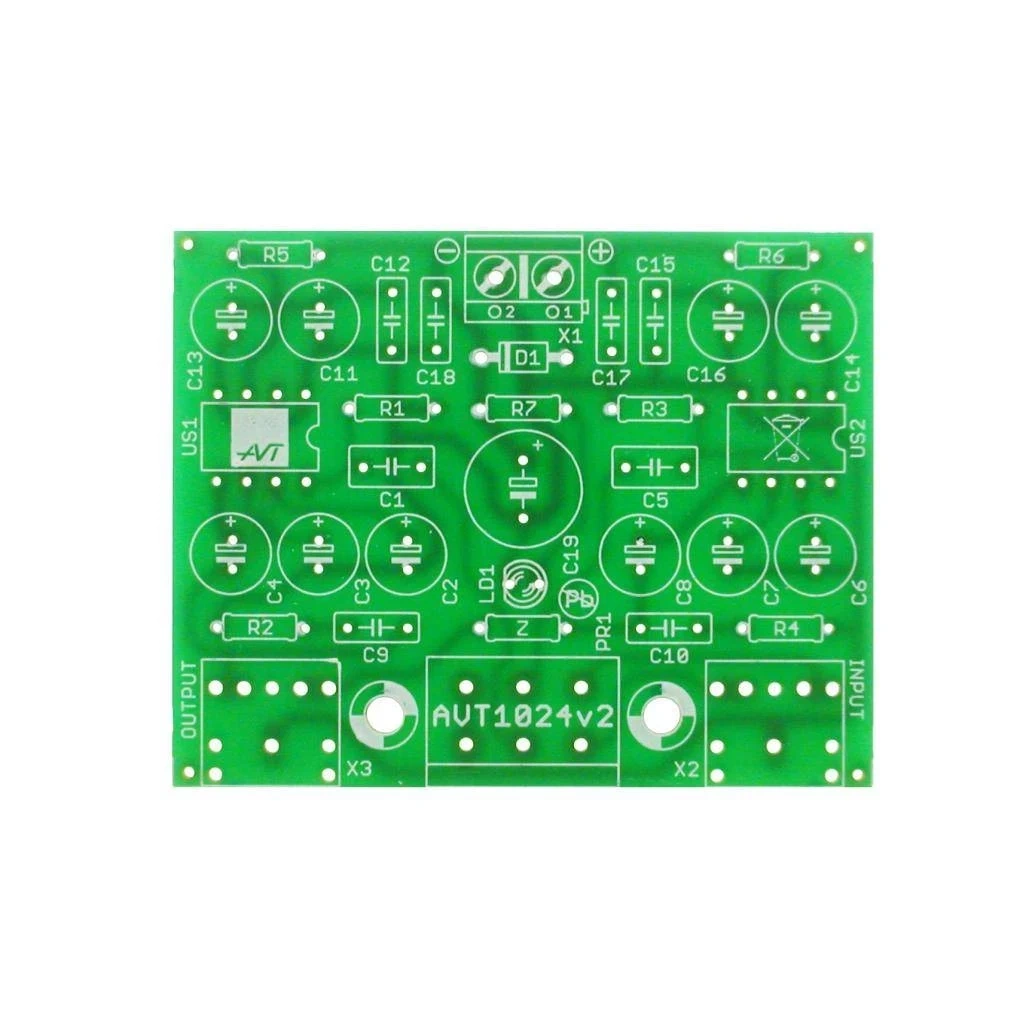

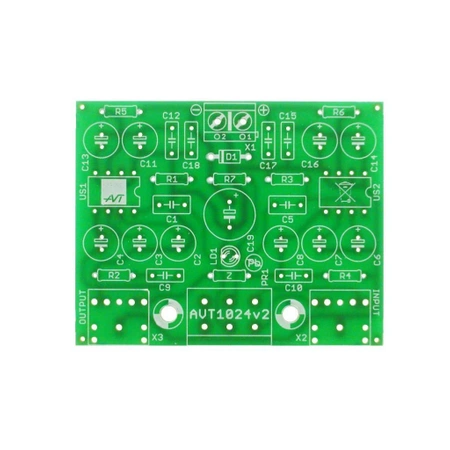

Wzmacniacz słuchawkowy stereo AB – płytka PCB do projektu AVT1024
Płytka drukowana do budowy stereofonicznego wzmacniacza słuchawkowego w klasie AB, z pasmem 17 Hz–23 kHz i zasilaniem 3–15 VDC.
Wzmacniacz słuchawkowy stereo do toru audio i własnych projektów
AVT1024 pozwala zbudować dwukanałowy wzmacniacz słuchawkowy w klasie AB. Układ bazuje na wzmacniaczach TDA7233 i może współpracować ze słuchawkami magnetodynamicznymi o impedancji większej niż 2 Ω.
Najlepsze wyniki uzyskuje się ze słuchawkami 32 Ω. Szerokie pasmo przenoszenia 17 Hz–23 kHz, zasilanie 3–15 VDC i prosta konstrukcja sprawiają, że projekt dobrze nadaje się do budowy własnego wzmacniacza słuchawkowego, modułu audio albo stanowiska edukacyjnego.
Karta techniczna
AVT1024
AVT1024 to stereofoniczny wzmacniacz słuchawkowy w klasie AB, oparty na dwóch układach TDA7233.
| Kod projektu | AVT1024 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | wzmacniacz słuchawkowy stereo |
| Klasa pracy końcówki mocy | AB |
| Liczba kanałów | 2, stereo |
| Układy wzmacniacza | 2× TDA7233 |
| Pasmo przenoszenia | 17 Hz–23 kHz |
| Poziom zniekształceń nieliniowych | poniżej 0,3% |
| Moc wyjściowa | 800 mW przy Rl=32 Ω i Ucc=12 V |
| Pobór prądu w stanie spoczynku | około 6 mA na kanał |
| Impedancja słuchawek | powyżej 2 Ω |
| Zalecana impedancja słuchawek | 32 Ω |
| Złącza audio | gniazda jack stereo 3,5 mm |
| Zasilanie | 3–15 VDC |
| Wymiary płytki PCB | 48×60 mm |
Wersja
AVT1024 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R3: 10 kΩ
- R2, R4: 5,1 Ω
- R5, R6: 1,2 Ω
- R7: 1 kΩ
- Z: zwora
- PR1: potencjometr 2×50 kΩ
- C1, C5: 220 nF
- C2, C4, C6, C8, C11, C14: 100 µF / 16 V
- C3, C7: 22 µF / 16 V
- C9, C10, C12: 100 nF
- C13, C16: 10 µF / 16 V
- C15, C17, C18: 100 nF
- C19: 1000 µF / 16 V
- D1: 1N4007
- LD1: dioda LED
- US1, US2: TDA7233
- X1: złącze DG301-5.0/2
- X2, X3: złącze jack stereo do druku
Notes
Słuchawki należy podłączyć do złącza wyjściowego minijack stereo. Najlepsze wyniki uzyskuje się ze słuchawkami o impedancji 32 Ω.
Układ może współpracować ze słuchawkami magnetodynamicznymi o impedancji większej niż 2 Ω.
Przy montażu elementów spolaryzowanych, takich jak kondensatory elektrolityczne, dioda LED, dioda prostownicza i układy scalone, trzeba zwrócić uwagę na ich prawidłową orientację.
Najczęściej zadawane pytania
AVT1024 A zawiera płytkę PCB do projektu wzmacniacza słuchawkowego. Elementy elektroniczne z wykazu trzeba skompletować osobno.
Układ może współpracować ze słuchawkami magnetodynamicznymi o impedancji większej niż 2 Ω. Najlepsze wyniki uzyskuje się ze słuchawkami 32 Ω.
Układ pracuje z zasilaniem 3–15 VDC.
Moc wyjściowa wynosi 800 mW przy obciążeniu 32 Ω i zasilaniu 12 V.
Nie. Wersja A zawiera wyłącznie płytkę PCB. Do uruchomienia projektu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Warto zacząć od zasilania z ograniczeniem prądowym i sprawdzić napięcia przed podłączeniem słuchawek. Pozwala to ograniczyć ryzyko uszkodzenia układu oraz podłączonego sprzętu audio.
