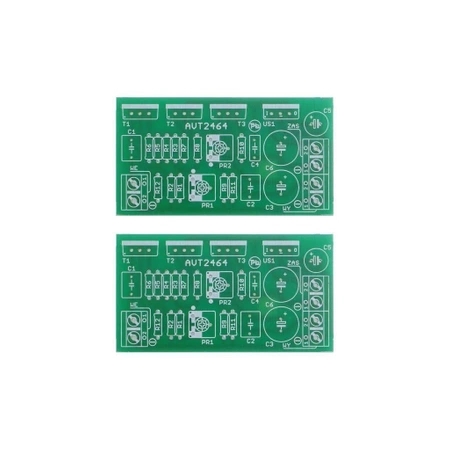

Wzmacniacz słuchawkowy klasy A - 2x mono - PCB's do projektu AVT 2464
- Wzmacniacz słuchawkowy klasy A AVT2464 w układzie 2× mono, z mocą 2×100 mW przy 32 Ω, zasilaniem 17–20 VDC i regulacją prądu spoczynkowego. Wersja A to płytki PCB do samodzielnego skompletowania elementów.
Wzmacniacz słuchawkowy klasy A 2× mono – płytki PCB AVT2464

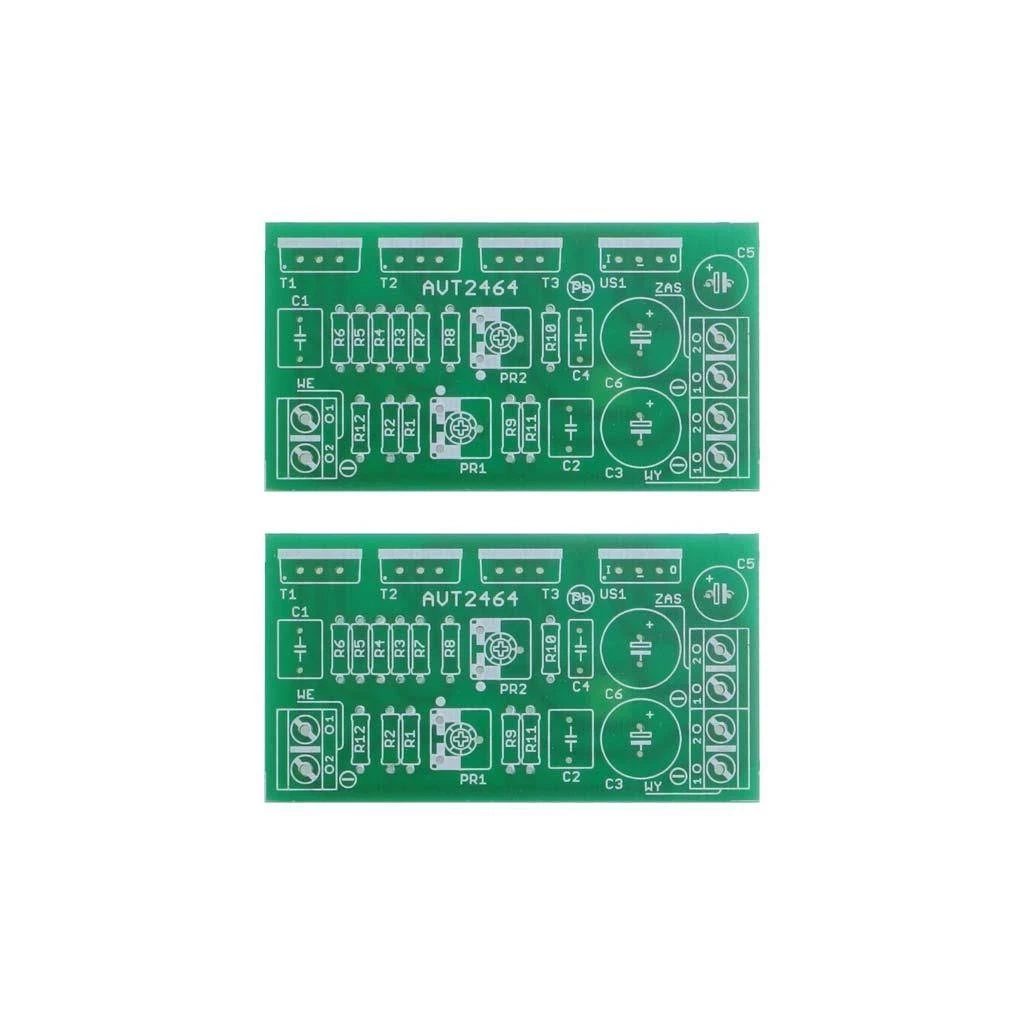

Płytki drukowane do budowy dwóch kanałów wzmacniacza słuchawkowego klasy A, z mocą 2×100 mW przy 32 Ω i zasilaniem 17–20 VDC.
Dwa kanały wzmacniacza słuchawkowego klasy A
AVT2464 pozwala zbudować wzmacniacz słuchawkowy klasy A w układzie 2× mono. Każdy kanał pracuje na osobnej płytce, co ułatwia rozmieszczenie modułów w obudowie i pozwala prowadzić kanały lewy oraz prawy jako niezależne stopnie audio.
Układ dobrze pasuje do samodzielnie budowanego wzmacniacza słuchawkowego, toru odsłuchowego, przedwzmacniacza z wyjściem słuchawkowym albo modernizowanego urządzenia audio. Elementy przewlekane ułatwiają montaż, a regulacja prądu spoczynkowego pozwala poprawnie ustawić warunki pracy klasy A.
Karta techniczna
AVT2464
AVT2464 to wzmacniacz słuchawkowy klasy A w układzie 2× mono, z dwoma oddzielnymi płytkami dla dwóch kanałów audio.
| Kod projektu | AVT2464 |
|---|---|
| Wersja | A – płytki drukowane PCB |
| Liczba kanałów | 2× mono |
| Typ układu | wzmacniacz słuchawkowy klasy A |
| Moc wyjściowa | 2×100 mW przy 32 Ω |
| Zasilanie | 17–20 VDC |
| Zasilanie stabilizowane | stabilizator 7815 |
| Prąd spoczynkowy | około 100 mA dla stopnia końcowego |
| Regulacja prądu spoczynkowego | PR1 i PR2, ustawienie 1,5 V na R6 i R10 |
| Tranzystory mocy | IRF530 |
| Montaż | elementy przewlekane |
| Wymiary jednej płytki PCB | 34×63 mm |
Wersja
AVT2464 A – płytki PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
Poniższy wykaz dotyczy jednej płytki / jednego kanału wzmacniacza.
- R1, R8: 30 kΩ
- R2, R9: 10 kΩ
- R3–R6, R10: 15 Ω
- R7: 47 Ω
- R11: 1 kΩ
- R12: 100 kΩ
- PR1, PR2: 10 kΩ
- C1, C2: 1 µF foliowy MKT
- C3: 1000 µF / 16 V
- C4: 100 nF
- C5: 100 µF / 25 V
- C6: 470 µF / 25 V
- T1–T3: IRF530
- U1: 7815
- WE, WY, ZAS: złącze śrubowe DG301/2
Notes
Po zmontowaniu układ wymaga regulacji. Przed podaniem pełnego napięcia zasilającego PR1 i PR2 należy ustawić na minimum napięcia, a następnie powoli wyregulować tak, aby na rezystorach R6 i R10 uzyskać około 1,5 V.
Przy standardowym prądzie spoczynkowym około 100 mA tranzystory mogą pracować bez dodatkowych radiatorów, ale będą mocno ciepłe. Mały radiator może być potrzebny dla stabilizatora U1, szczególnie przy dłuższej pracy.
Wkładki radiatorowe tranzystorów mają różne potencjały. Przy stosowaniu radiatorów należy użyć silikonowych podkładek i tulejek izolacyjnych, aby nie doprowadzić do zwarcia między elementami.
Uwaga: wzmacniacz pracuje z dużym prądem spoczynkowym jak na układ słuchawkowy. Przed podłączeniem słuchawek sprawdź regulację PR1 i PR2, napięcie na R6 oraz R10, polaryzację kondensatorów i poprawność zasilania, aby ograniczyć ryzyko uszkodzenia słuchawek lub wzmacniacza.
Najczęściej zadawane pytania
AVT2464 A zawiera płytki PCB do projektu wzmacniacza słuchawkowego 2× mono. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytkami PCB i elementami do lutowania, jeśli jest dostępna.
AVT2464 pracuje jako układ 2× mono. Każdy kanał znajduje się na osobnej płytce, więc można zbudować wzmacniacz słuchawkowy stereo albo wykorzystać kanały jako dwa niezależne moduły.
Prąd spoczynkowy ustawia się potencjometrami PR1 i PR2. Po uruchomieniu trzeba wyregulować układ tak, aby na rezystorach R6 i R10 było około 1,5 V, najlepiej w zakresie 1,2–1,6 V.
Przy standardowym prądzie około 100 mA tranzystory T1–T3 mogą pracować bez dodatkowych radiatorów, ale będą mocno ciepłe. Przy większym prądzie spoczynkowym radiatory będą potrzebne.
Układ wymaga zasilania 17–20 VDC. Napięcie przed stabilizatorem nie powinno spadać poniżej 17 V, ponieważ stabilizator 7815 potrzebuje zapasu napięcia do poprawnej pracy.
Przed podłączeniem słuchawek warto sprawdzić napięcia na R6 i R10, poprawność polaryzacji kondensatorów, stabilność zasilania i brak zwarć. Dopiero po regulacji i kontroli układ jest bezpieczniejszy dla słuchawek.
