Wzmacniacz mono 18W klasy D zasilany z baterii - PCB do projektu AVT 5338

zoom

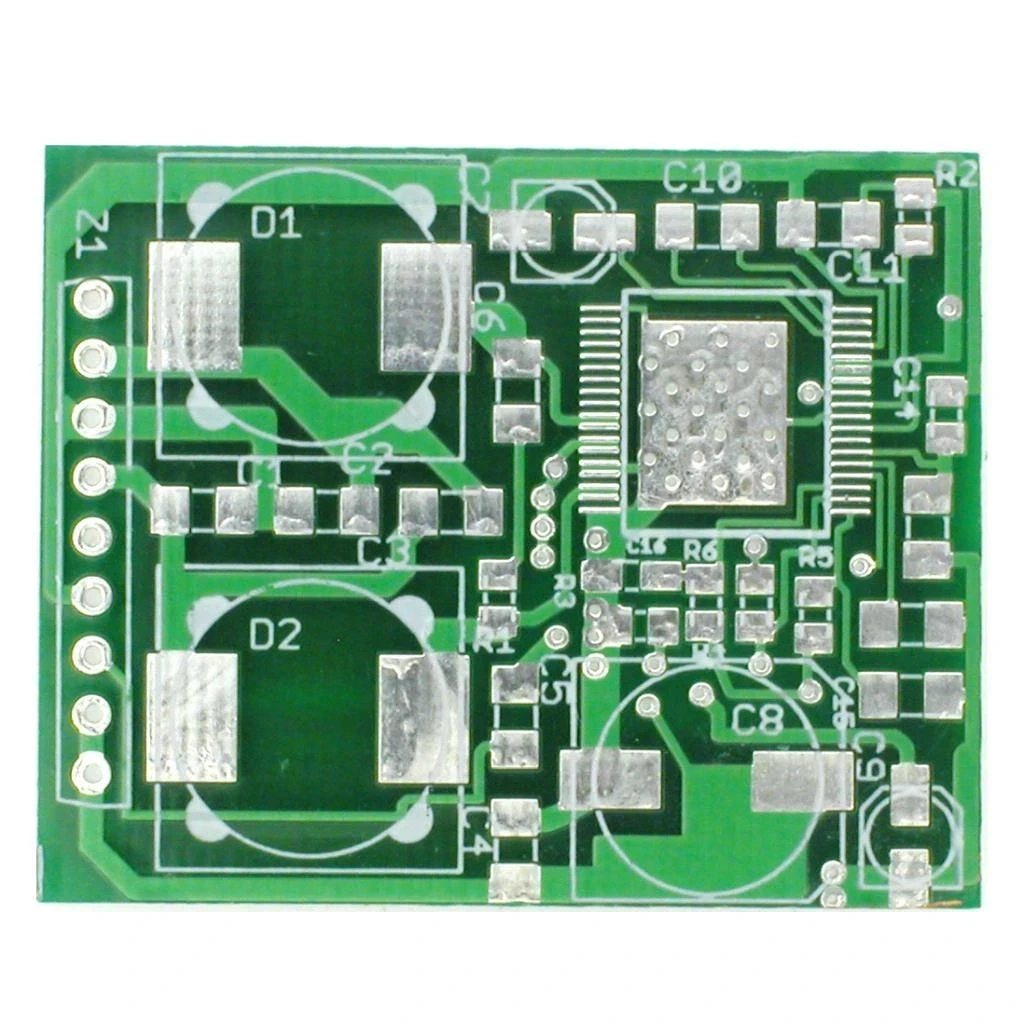

Wzmacniacz mono 18W klasy D zasilany z baterii - PCB do projektu AVT 5338

Monofoniczny wzmacniacz mocy klasy D AVT5338 z układem TDA7491MV, zasilaniem 5…18 V, mocą do 18 W przy 18 V i głośniku 8 Ω, kompatybilnością wyprowadzeń z TDA7056 oraz płytką 32×40 mm. Wersja A to płytka PCB do samodzielnego skompletowania elementów.

Rozmiar

Dostępny

12,00 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Dostępne również w sklepie firmowym w Warszawie

Szybka dostawa od 7,49 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Odroczone płatności. Kup teraz, zapłać za 30 dni

Kup teraz, zapłać później - 4 kroki

Przy wyborze formy płatności, wybierz PayPo jeżeli dokonujesz zakupu jako konsument.

PayPo opłaci twój rachunek w sklepie.
Na stronie PayPo sprawdź swoje dane i podaj pesel.

Po otrzymaniu zakupów decydujesz co ci pasuje, a co nie. Możesz zwrócić część albo całość zamówienia - wtedy zmniejszy się też kwota do zapłaty PayPo.

W ciągu 30 dni od zakupu płacisz PayPo za swoje zakupy bez żadnych dodatkowych kosztów. Jeśli chcesz, rozkładasz swoją płatność na raty.

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT5338 A

Marka:

5903890029395

Wzmacniacz mono 18 W klasy D zasilany z baterii – płytka PCB AVT5338

Płytka drukowana do budowy monofonicznego wzmacniacza mocy klasy D z układem TDA7491MV, zasilaniem 5…18 V i mocą do 18 W.

Wydajna końcówka mocy klasy D do zasilania bateryjnego

AVT5338 pozwala zbudować kompaktowy, monofoniczny wzmacniacz mocy klasy D do urządzeń zasilanych z baterii lub akumulatora. Wysoka sprawność układu pozwala uzyskać wyraźnie większą moc niż w prostych wzmacniaczach liniowych, przy mniejszych stratach energii i ograniczonym nagrzewaniu.

Moduł bazuje na układzie TDA7491MV i może pracować z napięciem zasilania 5…18 V. Powstał jako zamiennik końcówki mocy TDA7056 w piecyku gitarowym AVT5323, ale może być użyty także jako uniwersalny monofoniczny wzmacniacz do sprzętu audio zasilanego niskim napięciem.

Do 18 W mocy Moc maksymalna przy zasilaniu 18 V i głośniku 8 Ω

Klasa D Wysoka sprawność i praca z niewielkiej płytki

Płytka 32×40 mm Mały moduł do montażu w urządzeniach bateryjnych

Karta techniczna
AVT5338

AVT5338 to monofoniczny moduł wzmacniacza mocy klasy D na układzie TDA7491MV, zgodny wyprowadzeniami z TDA7056 i przystosowany do zasilania niskim napięciem.

Kod projektu	AVT5338
Wersja	A – płytka drukowana PCB
Typ układu	monofoniczny wzmacniacz mocy audio
Klasa pracy	klasa D
Układ scalony	TDA7491MV
Kompatybilność montażowa	wyprowadzenia zgodne z TDA7056
Napięcie zasilania	5…18 V
Zasilanie bateryjne / akumulatorowe	tak, układ do sprzętu zasilanego niskim napięciem
Obciążenie	głośnik 8 Ω
Moc maksymalna	18 W przy 18 V i 8 Ω
Moc przy około 14 V	około 12 W z głośnikiem 8 Ω
Filtr wyjściowy	LC, dopasowany do głośnika 8 Ω
Dławiki wyjściowe	2× 33 µH / 1,2 A
Chłodzenie	płaszczyzna miedzi PCB jako radiator; opcjonalnie dodatkowa blaszka miedziana
Złącze	goldpin kątowy 9 pinów
Rozmieszczenie sygnałów	1 – Vcc(+), 2 – Vcc, 3 – wejście audio, 4 – masa, 5 – nieużywane, 6 – głośnik(+), 7 – masa, 8 – głośnik(-)
Wymiary płytki PCB	32×40 mm

Pobierz dokumentację PDF

Wersja

AVT5338 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.

Wykaz elementów

R2: 47 kΩ, SMD 0805
R3: 39 kΩ, SMD 0805
R4, R6: 33 kΩ, SMD 0805
R5: 20 Ω, SMD 0805
R7: 82 kΩ, SMD 0805
R1: 20 Ω, SMD 1206
C1, C2, C4: 100 nF, SMD 1206 / 25 V
C3: 470 nF, SMD 1206 / 25 V
C6: 330 pF, SMD 1206 / 25 V
C13: 1 nF, SMD 0805 / 16 V
C5: 220 nF, SMD 0805 / 16 V
C10, C11, C12, C14, C15: 100 nF, SMD 0805 / 16 V
C8: 470 µF / 25 V, 10×10 mm
C7, C9: 10 µF / 16 V, 4×6 mm
C16, C17: 4,7 µF / 10 V, tantalowy 2012
U1: TDA7491MV
D1, D2: dławik 33 µH / 1,2 A, 12,5×12,5 mm
Złącze goldpin kątowe 9 pinów

Notes

Moduł został przygotowany jako zamiennik końcówki TDA7056 w piecyku gitarowym AVT5323, ale może pracować także jako uniwersalny monofoniczny wzmacniacz klasy D do urządzeń zasilanych bateryjnie.

Układ TDA7491MV ma niewielki raster wyprowadzeń oraz metalową wkładkę termiczną od spodu obudowy. Montaż wymaga precyzji, kontroli pod lupą i dobrego przylutowania wkładki termicznej przez przelotki, aby zapewnić odprowadzanie ciepła do płytki.

Dolna warstwa płytki pełni funkcję radiatora. Przy typowych sygnałach muzycznych wystarcza powierzchnia miedzi PCB, ale w razie aktywacji zabezpieczenia termicznego można dolutować dodatkową blaszkę miedzianą jako radiator.

Uwaga: wzmacniacz pracuje z dużym prądem i może nagrzewać układ scalony oraz płytkę PCB. Pierwsze uruchomienie wykonuj z zasilaczem z ograniczeniem prądowym, sprawdzając poprawność lutowania TDA7491MV, polaryzację kondensatorów i brak zwarć na wyjściu głośnikowym.

Najczęściej zadawane pytania

Co zawiera wersja AVT5338 A?

AVT5338 A zawiera wyłącznie płytkę PCB. Do uruchomienia projektu trzeba samodzielnie skompletować elementy z wykazu.

Do czego służy AVT5338?

Moduł służy do budowy monofonicznego wzmacniacza mocy klasy D. Może zastąpić TDA7056 w piecyku gitarowym AVT5323 albo pracować jako uniwersalna końcówka mocy w urządzeniu zasilanym baterią lub akumulatorem.

Jaką moc można uzyskać?

Maksymalnie można uzyskać 18 W przy zasilaniu 18 V i głośniku 8 Ω. Przy zasilaniu około 14 V i obciążeniu 8 Ω projekt opisuje moc około 12 W.

Czy wzmacniacz wymaga radiatora?

W typowej pracy muzycznej wystarcza płaszczyzna miedzi na dwustronnej płytce PCB. Przy problemach z przegrzewaniem można dolutować dodatkową blaszkę miedzianą jako radiator.

Jaki głośnik jest potrzebny?

Filtr wyjściowy został dobrany do głośnika 8 Ω. Taka impedancja obciążenia jest właściwa dla parametrów podanych w projekcie.

Na co uważać przy montażu?

Najtrudniejszy jest montaż układu TDA7491MV. Trzeba dokładnie sprawdzić wyprowadzenia, usunąć zwarcia między nóżkami i dobrze przylutować wkładkę termiczną do płytki przez przygotowane przelotki.
