Wzmacniacz mocy stereo z TDA1566 - PCB do projektu AVT 1504

Wzmacniacz mocy stereo AVT1504 z układem TDA1566TH, podwójną końcówką mostkową w obudowie HSOP24, diagnostyką, zabezpieczeniami i możliwością pracy z głośnikami 4 Ω lub 2 Ω. Wersja A to płytka PCB do samodzielnego skompletowania elementów.

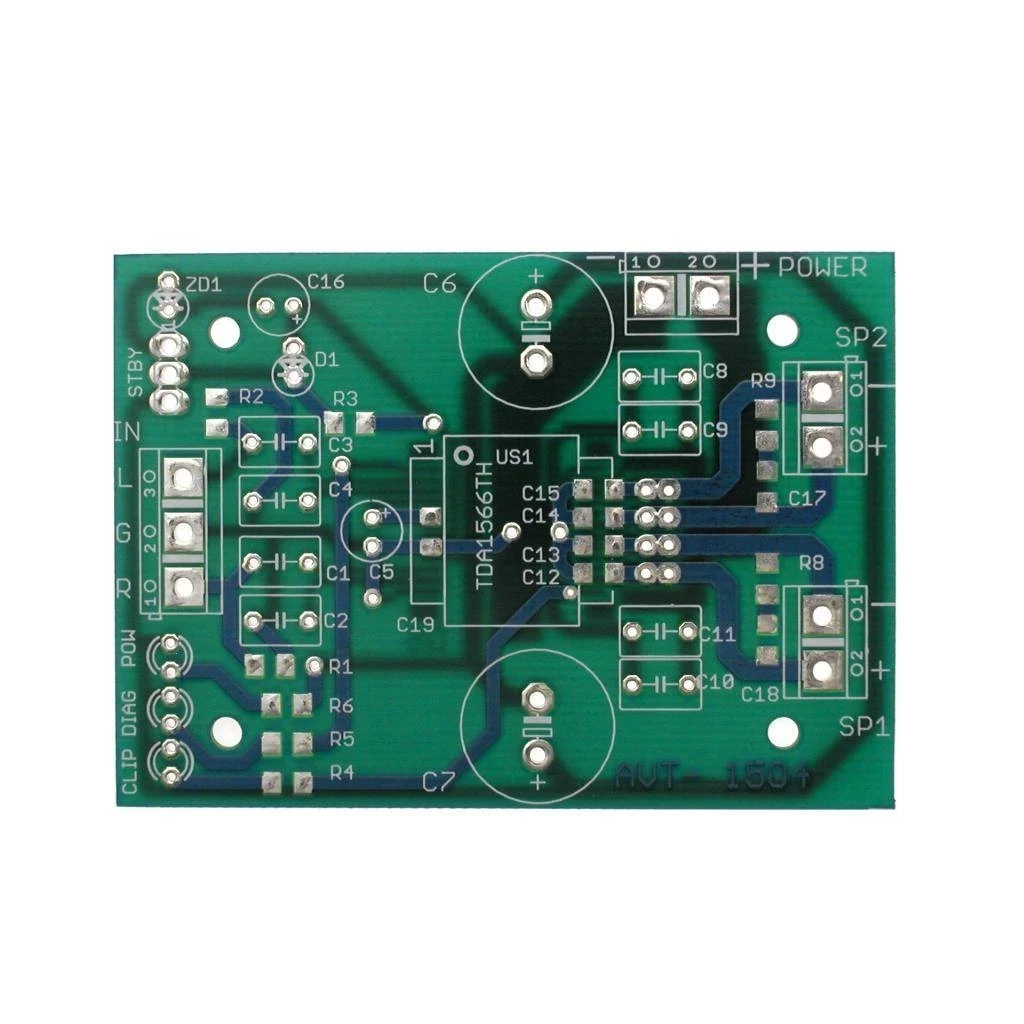

Wzmacniacz mocy stereo z TDA1566 – płytka PCB AVT1504

Płytka drukowana do budowy stereofonicznego wzmacniacza mocy na układzie TDA1566TH, przeznaczonego do samochodowych i własnych urządzeń audio.

Stereofoniczna końcówka mocy do urządzeń audio

AVT1504 pozwala zbudować wzmacniacz mocy stereo oparty na układzie TDA1566TH. To podwójna końcówka mostkowa w płaskiej obudowie HSOP24, przygotowana do zastosowań w samochodowych urządzeniach audio oraz własnych konstrukcjach nagłaśniających.

Układ TDA1566TH zawiera zabezpieczenia, diagnostykę oraz możliwość konfiguracji i odczytu stanu przez magistralę I²C. W projekcie AVT1504 pracuje w prostej, funkcjonalnej konfiguracji, dzięki czemu płytka nadaje się do naprawy sprzętu audio albo budowy własnego wzmacniacza stereo z głośnikami 4 Ω lub 2 Ω.

Stereo / 2 kanały Podwójny wzmacniacz mostkowy do urządzeń audio

TDA1566TH Układ w obudowie HSOP24 z diagnostyką i zabezpieczeniami

Płytka 71×50 mm Kompaktowy format do montażu w urządzeniu audio

Karta techniczna
AVT1504

AVT1504 to stereofoniczny wzmacniacz mocy z układem TDA1566TH, diagnostyką i konfiguracją przez I²C.

Kod projektu	AVT1504
Wersja	A – płytka drukowana PCB
Typ układu	wzmacniacz mocy stereo
Układ scalony	TDA1566TH
Obudowa układu	HSOP24
Konfiguracja wyjściowa	podwójny wzmacniacz mostkowy
Liczba kanałów	stereo / 2 kanały
Obsługiwane głośniki	4 Ω lub 2 Ω
Możliwość pracy z 1 Ω	tak, w odpowiedniej konfiguracji układu
Diagnostyka i konfiguracja	przez magistralę I²C
Sygnalizacja	POW, CLIP, DIAG
Sterowanie	STBY
Wymiary płytki PCB	71×50 mm
Zastosowanie	samochodowe urządzenia audio, naprawa sprzętu, własne wzmacniacze stereo

Pobierz dokumentację PDF

Wersja

AVT1504 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.

Wykaz elementów

R1…R3: 10 kΩ SMD 0805
R4…R6: 1 kΩ SMD 0805
R8, R9: 47 Ω SMD 0805
C1…C4: 470 nF MKT
C5, C16: 22 µF / 25 V
C6, C7: 1000 µF / 25 V
C8, C9: 220 nF MKT
C10, C11: 100 nF ceramiczny
C12…C15, C19: 10 nF ceramiczny SMD 0805
C17, C18: 180 pF ceramiczny SMD 0805
D1: 1N4148
ZD1: dioda Zenera 3V9
POW: dioda LED 3 mm zielona
CLIP, DIAG: dioda LED 3 mm czerwona
US1: TDA1566TH
STBY: listwa goldpin
IN: ARK3/500
POWER, SP1, SP2: ARK2/500

Notes

Układ TDA1566TH jest montowany w płaskiej obudowie HSOP24. Wymaga starannego lutowania, poprawnego ułożenia na polach płytki i kontroli połączeń przed pierwszym uruchomieniem.

Wyjścia pracują w konfiguracji mostkowej, dlatego głośników nie należy podłączać jednym przewodem do masy. Głośniki trzeba podłączyć do złączy SP1 i SP2 zgodnie z opisem płytki.

Diody POW, CLIP i DIAG pomagają obserwować stan pracy wzmacniacza. Przy uruchamianiu warto kontrolować sygnalizację, połączenie STBY, obciążenie głośnikowe oraz brak zwarć na wyjściach.

Uwaga: przed podłączeniem głośników sprawdź brak zwarć na wyjściach mostkowych, poprawność lutowania układu TDA1566TH, polaryzację kondensatorów elektrolitycznych i połączenie STBY. Nie łącz wyjść głośnikowych bezpośrednio z masą.

Najczęściej zadawane pytania

Co zawiera wersja AVT1504 A?

AVT1504 A zawiera wyłącznie płytkę PCB. Do uruchomienia projektu trzeba samodzielnie skompletować elementy z wykazu.

Do czego można wykorzystać AVT1504?

Płytka nadaje się do budowy wzmacniacza stereo do urządzeń samochodowych, naprawy sprzętu audio lub własnego projektu nagłaśniającego z układem TDA1566TH.

Czy głośnik można podłączyć jednym przewodem do masy?

Nie. Wyjścia wzmacniacza pracują mostkowo, dlatego głośniki należy podłączyć do odpowiednich zacisków wyjściowych SP1 i SP2, bez łączenia przewodów głośnikowych z masą.

Jakie głośniki można podłączyć?

Układ TDA1566TH współpracuje z głośnikami 4 Ω i 2 Ω. Praca z obciążeniem 1 Ω jest możliwa tylko w odpowiedniej konfiguracji układu i nie powinna być traktowana jako domyślne podłączenie.

Co oznaczają diody POW, CLIP i DIAG?

POW sygnalizuje zasilanie, CLIP informuje o przesterowaniu, a DIAG pomaga kontrolować stan diagnostyczny układu. Podczas uruchamiania warto obserwować te sygnały razem z połączeniem STBY.

Na co uważać przy montażu TDA1566TH?

Obudowa HSOP24 wymaga precyzyjnego lutowania. Przed uruchomieniem trzeba sprawdzić pod lupą połączenia układu, brak mostków lutowniczych, poprawność kondensatorów i brak zwarć na wyjściach.
