Wzmacniacz mocy RF do pasma 80 m
AVT2902 pozwala zbudować wzmacniacz mocy przeznaczony do pracy w paśmie krótkofalarskim 80 m. Układ pracuje w konfiguracji przeciwsobnej, dzięki czemu uzyskuje większą sprawność i mniejszą zawartość zniekształceń niż prosty stopień z pojedynczym tranzystorem.
Stopień mocy wykorzystuje parę komplementarnych tranzystorów MOSFET IRF540 i IRF9540. Stabilizację polaryzacji bramek zapewniają układy TL431, a prąd spoczynkowy ustawia się potencjometrami wieloobrotowymi. Wyjście RF wymaga odpowiedniego dopasowania, radiatora oraz filtru dolnoprzepustowego na pasmo pracy.
Karta techniczna
AVT2902
AVT2902 to wzmacniacz mocy RF na pasmo 80 m z przeciwsobnym stopniem MOSFET, transformatorami dopasowującymi i regulowaną polaryzacją bramek.
| Kod projektu | AVT2902 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | wzmacniacz mocy RF mono |
| Pasmo pracy | 80 m |
| Konfiguracja stopnia mocy | przeciwsobna, para MOSFET N/P |
| Tranzystory mocy | IRF540 i IRF9540 |
| Stabilizacja polaryzacji | 2× TL431C |
| Regulacja prądu spoczynkowego | potencjometry wieloobrotowe R11 i R12, 1 kΩ |
| Typowy prąd spoczynkowy | około 80 mA na tranzystor podczas regulacji |
| Zasilanie | poprawna praca od około 30 V; wyższa sprawność przy 60…80 V |
| Moc przykładowa | około 90 W przy 3 W sterowania w opisanych konfiguracjach |
| Wejście / wyjście RF | BNC-50, impedancja toru 50 Ω |
| Transformatory RF | TR1 i TR2 nawijane samodzielnie, dobierane zgodnie z opisem projektu |
| Dławiki | L1, L2: 10…20 µH; L3: 3,5 µH powietrzna |
| Filtr wyjściowy | wymagany filtr dolnoprzepustowy 50 Ω na pasmo 80 m |
| Chłodzenie | radiator żebrowany co najmniej wielkości płytki; przy dłuższej pracy zalecany wentylator |
| Wymiary płytki PCB | 160×100 mm |
Wersja

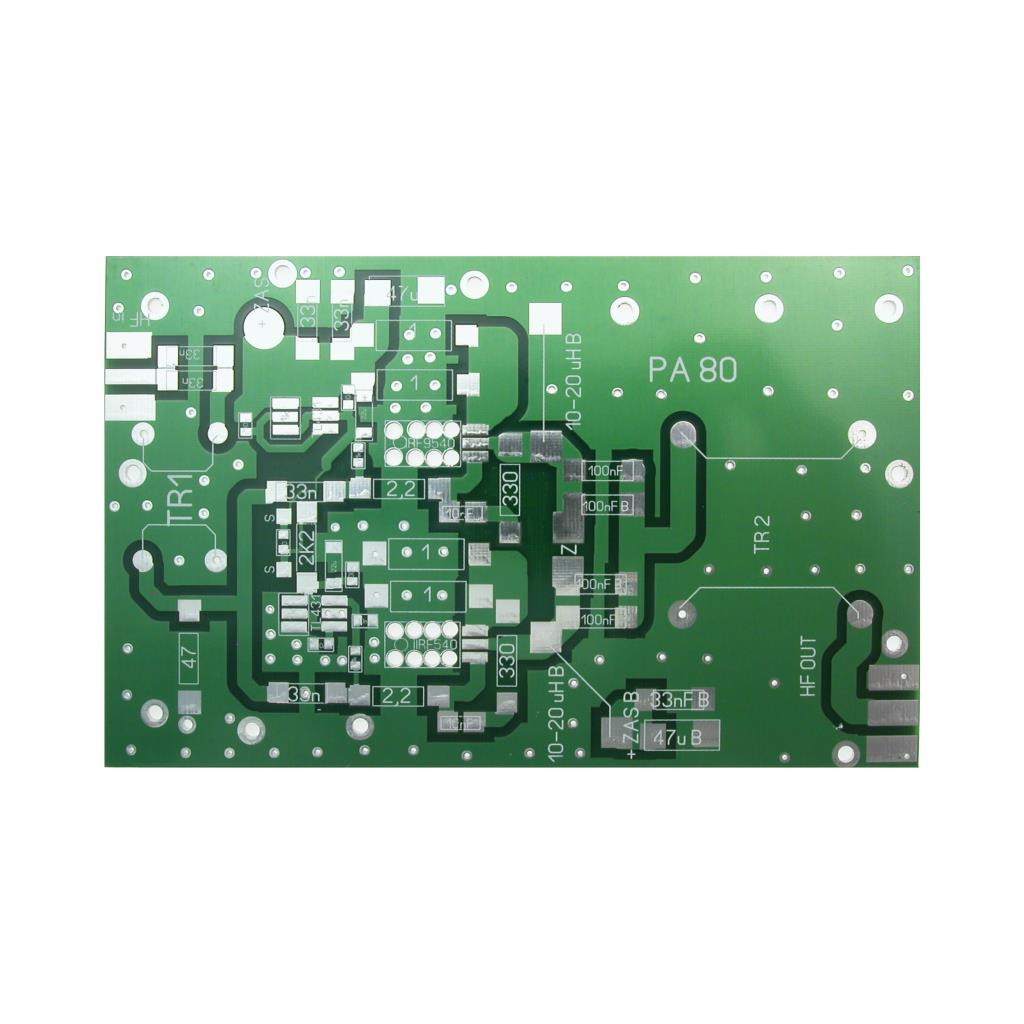

AVT2902 A – płytka PCB. Elementy elektroniczne, tranzystory mocy, rdzenie transformatorów RF, radiator, złącza i osprzęt uruchomieniowy trzeba skompletować osobno.
Wykaz elementów
- R1–R4: 1 Ω / 2 W
- R5, R6: 2,2 Ω / 0,5 W
- R7, R8: 330–680 Ω / 2 W, dobrać zgodnie z opisem projektu
- R9, R10: 1 kΩ, SMD 1206
- R11, R12: 1 kΩ, potencjometr wieloobrotowy
- R13: 2,2 kΩ / 2 W
- R14: 47 Ω / 1 W
- C1, C2: 10 nF / 100 V
- C3, C4, C7, C8, C12: 33 nF / 100 V
- C5, C6, C11: 100 nF / 250 V
- C9, C10, C14, C15: 100 nF / 50 V, SMD 1206
- C13: 100 µF / 63 V, dobrać do maksymalnego napięcia zasilania wzmacniacza
- C16, C17: 10 nF / 50 V, SMD 1206
- C18, C19: 22 µF / 16 V
- C20, C21: 100 nF / 250 V, elementy dla konfiguracji opcjonalnej
- C22, C23: 1,5 nF / 100 V
- C24: trymer 200–500 pF
- Q1: IRF540
- Q2: IRF9540
- U1, U2: TL431C
- BU1, BU2: BNC-50
- L1, L2: 10–20 µH, nawijane zgodnie z opisem projektu
- L3: 3,5 µH, cewka powietrzna
- TR1, TR2: transformatory RF, nawijane zgodnie z opisem projektu
- Radiator żebrowany co najmniej 160×100 mm
- Podkładki izolujące i tulejki izolujące do tranzystorów TO-220
- Smar termoprzewodzący
- Filtr dolnoprzepustowy 50 Ω na pasmo 80 m
Notes
Tranzystory mocy trzeba zamontować na radiatorze przez podkładki izolujące i tulejki izolujące śruby. Po skręceniu należy sprawdzić brak zwarcia między obudową tranzystora a radiatorem.
Prąd spoczynkowy ustawia się bardzo ostrożnie potencjometrami R11 i R12. Do pierwszego uruchomienia warto użyć zasilacza z ograniczeniem prądowym, ponieważ niewielka zmiana napięcia bramki może wywołać dużą zmianę prądu tranzystora.
Praca bez odpowiedniego filtru dolnoprzepustowego na wyjściu jest niedopuszczalna. Filtr powinien być dopasowany do impedancji 50 Ω oraz pasma 80 m, aby ograniczyć harmoniczne i poprawić dopasowanie do anteny lub obciążenia pomiarowego.
Uwaga: przy zasilaniu powyżej 50 V napięcie układu należy traktować jako niebezpieczne dla operatora. Wzmacniacz RF może generować wysokie napięcia w transformatorach i obwodach wyjściowych, szczególnie przy braku prawidłowego obciążenia. Przed uruchomieniem sprawdź radiator, izolację tranzystorów, ustawienie prądu spoczynkowego, dopasowanie 50 Ω oraz obecność filtru dolnoprzepustowego.
Najczęściej zadawane pytania
AVT2902 A zawiera wyłącznie płytkę PCB. Do uruchomienia projektu trzeba samodzielnie skompletować elementy elektroniczne, tranzystory mocy, rdzenie transformatorów RF, radiator, filtr dolnoprzepustowy i osprzęt montażowy.
Układ służy do budowy wzmacniacza mocy RF na pasmo krótkofalarskie 80 m. To projekt dla osób mających doświadczenie z techniką radiową, dopasowaniem impedancji, pomiarami RF i uruchamianiem stopni mocy.
Tak. Filtr dolnoprzepustowy na wyjściu jest konieczny. Powinien mieć impedancję wejścia i wyjścia 50 Ω oraz być dobrany do pasma 80 m, aby ograniczyć harmoniczne i poprawić dopasowanie wyjścia.
Płytkę należy przykręcić do żebrowanego radiatora aluminiowego o wymiarach co najmniej takich jak płytka, czyli 160×100 mm. Przy dłuższej pracy nadawczej warto dodać wentylator.
Prąd spoczynkowy ustawia się potencjometrami wieloobrotowymi R11 i R12. Regulację należy wykonywać ostrożnie, najlepiej z zasilaczem z ograniczeniem prądowym, ponieważ małe zmiany napięcia bramki powodują duże zmiany prądu tranzystorów.
Nie jest to dobry pierwszy projekt RF. Wymaga nawijania transformatorów, dopasowania wejścia i wyjścia, stosowania obciążenia 50 Ω, kontroli oscyloskopem oraz pracy z napięciami mogącymi być niebezpieczne dla operatora.
