Wzmacniacz mocy mono 20W z LM1875 - zlutowany KIT AVT 1746
- Wzmacniacz mocy mono AVT1746 z układem LM1875, mocą 20 W, zasilaniem z transformatora 2×17 VAC, współpracą z głośnikami 4 Ω lub 8 Ω i wbudowanym prostownikiem z filtracją. Wersja C to zlutowany układ do montażu w obudowie lub własnym urządzeniu audio.

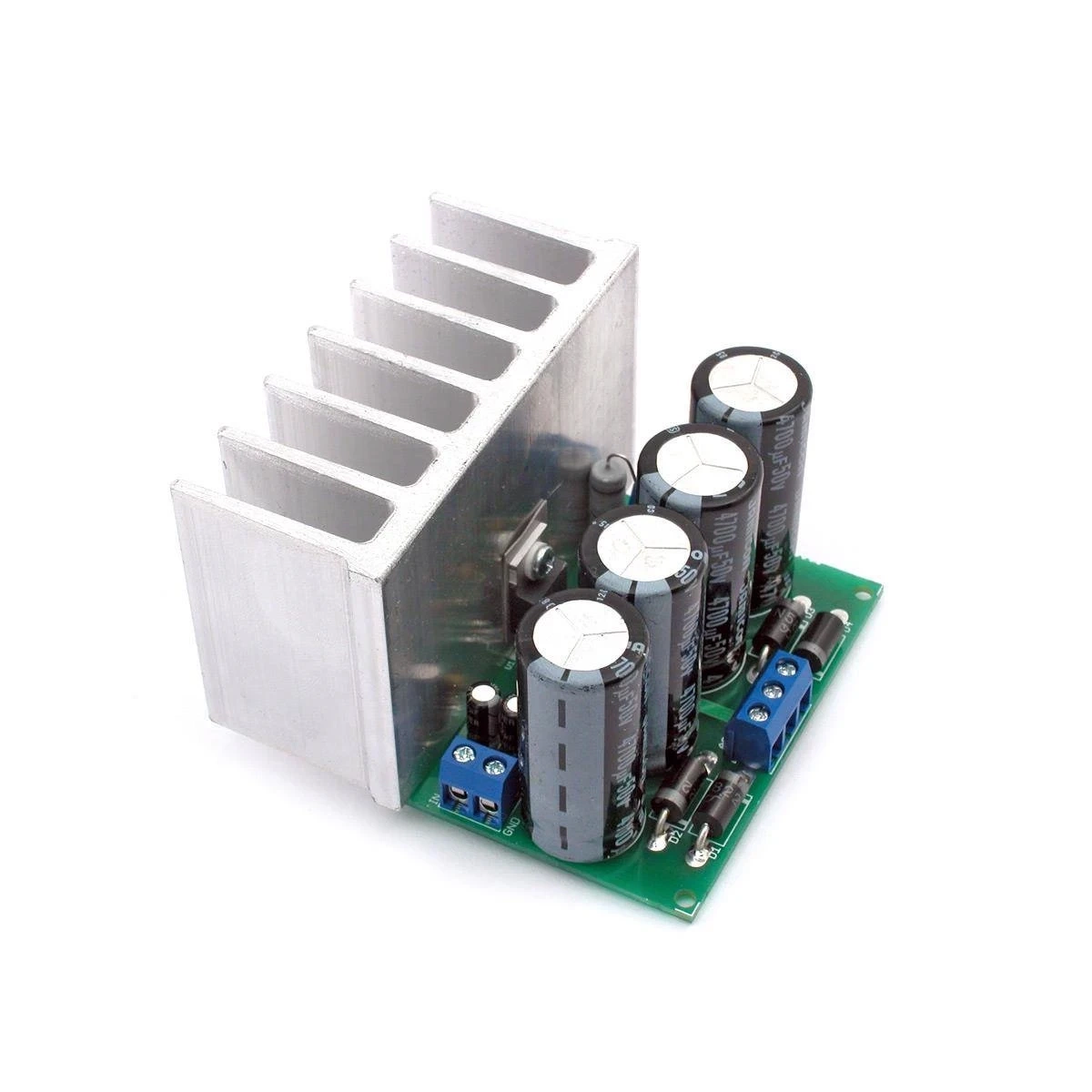

Wzmacniacz mocy mono 20 W z LM1875 – zlutowany AVT1746
Zlutowany układ wzmacniacza mocy mono z LM1875, zasilaniem z transformatora 2×17 VAC i wbudowanym prostownikiem z filtracją.
Końcówka mocy mono z zasilaczem na jednej płytce
AVT1746 to wzmacniacz mocy mono z układem LM1875T. Sprawdza się jako praktyczna końcówka mocy do własnego sprzętu nagłaśniającego, aktywnego głośnika, toru testowego audio albo naprawy urządzenia, w którym potrzebny jest pojedynczy kanał mocy.
Zlutowana wersja ułatwia montaż w obudowie lub własnym urządzeniu audio. Na płytce znajduje się również prostownik dwupołówkowy i kondensatory filtrujące zasilanie, dlatego układ współpracuje bezpośrednio z transformatorem o dwóch uzwojeniach wtórnych połączonych szeregowo.
Karta techniczna
AVT1746
AVT1746 to wzmacniacz mocy mono z układem LM1875T oraz prostownikiem i filtracją zasilania na płytce.
| Kod projektu | AVT1746 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | wzmacniacz mocy mono z zasilaczem |
| Układ scalony | LM1875T |
| Moc wyjściowa | 20 W |
| Zalecane zasilanie | transformator 2×17 VAC |
| Zasilanie końcówki mocy | napięcie dodatnie i ujemne względem masy po wyprostowaniu |
| Impedancja głośnika | 4 Ω lub 8 Ω |
| Pasmo przenoszenia | 20 Hz–70 kHz (-3 dB) |
| Zniekształcenia | 0,015%, 1 kHz, 20 W |
| Prostownik | mostek Graetza D1–D4 |
| Filtracja zasilania | C5–C8, 4700 µF / 35 V |
| Zabezpieczenia | termiczne i przeciwzwarciowe |
| Chłodzenie | wymagany radiator i izolacja układu od radiatora |
Wersja
AVT1746 C – zlutowany układ. Wersja zawiera zmontowany wzmacniacz mocy mono z układem LM1875T, przeznaczony do montażu w obudowie lub własnym urządzeniu audio. Do poprawnej pracy potrzebny jest transformator 2×17 VAC, radiator oraz prawidłowa izolacja układu od radiatora.
Notes
Układ LM1875T trzeba przykręcić do radiatora po odizolowaniu go podkładką silikonową. Poprawne chłodzenie jest konieczne przy pracy z większą mocą i dłuższym obciążeniem.
Transformator musi mieć odpowiednio dobraną wydajność prądową. Zbyt słabe źródło zasilania ograniczy moc wzmacniacza i może powodować dodatkowe zakłócenia.
C4 odcina składową stałą na wejściu końcówki mocy, R2 ustala rezystancję wejściową, a R3 i R4 ustalają wzmocnienie układu. Wejście sygnału, masę i przewody głośnikowe warto prowadzić możliwie krótko i starannie.
Uwaga: wzmacniacz wymaga transformatora sieciowego, radiatora i prawidłowej izolacji układu LM1875 od radiatora. Przed uruchomieniem sprawdź połączenia AC, GND, OUT oraz polaryzację kondensatorów elektrolitycznych, aby ograniczyć ryzyko uszkodzenia wzmacniacza, transformatora lub głośnika.
Najczęściej zadawane pytania
AVT1746 C to zlutowany układ wzmacniacza mocy mono. Wymaga podłączenia transformatora 2×17 VAC, sygnału wejściowego, głośnika 4 Ω lub 8 Ω, radiatora oraz montażu w obudowie lub własnym urządzeniu.
Zalecane jest zasilanie z transformatora 2×17 VAC. Transformator powinien mieć odpowiednią wydajność prądową, ponieważ zbyt słabe źródło zasilania ograniczy moc i może zwiększyć zakłócenia.
Tak. Układ LM1875T trzeba zamocować do radiatora i odizolować go podkładką silikonową. Dobre odprowadzanie ciepła wpływa na stabilność pracy i ogranicza ryzyko zadziałania zabezpieczenia termicznego.
Wzmacniacz współpracuje z głośnikami o impedancji 4 Ω lub 8 Ω. Dobór głośnika warto połączyć z odpowiednim radiatorem i wydajnością transformatora.
Układ sprawdzi się jako końcówka mocy w prostym wzmacniaczu mono, aktywnym głośniku, torze warsztatowym audio albo jako zamiennik uszkodzonej końcówki mocy w starszym urządzeniu.
Przed pierwszym uruchomieniem trzeba sprawdzić polaryzację kondensatorów elektrolitycznych, połączenia transformatora, masę, wyjście głośnikowe oraz izolację układu od radiatora. Błędy w tych miejscach mogą uszkodzić wzmacniacz lub głośnik.
