Wzmacniacz mocy mono 10W klasy D z MAX9768 - PCB do projektu AVT 5416
- Wzmacniacz mocy mono AVT5416 klasy D z MAX9768, mocą 10W przy 8Ω i 14V, zasilaniem 5…14V DC, zabezpieczeniem przeciwzwarciowym i termicznym, regulacją głośności napięciem 0…3,3V. Wersja A to płytka PCB do samodzielnego skompletowania elementów.

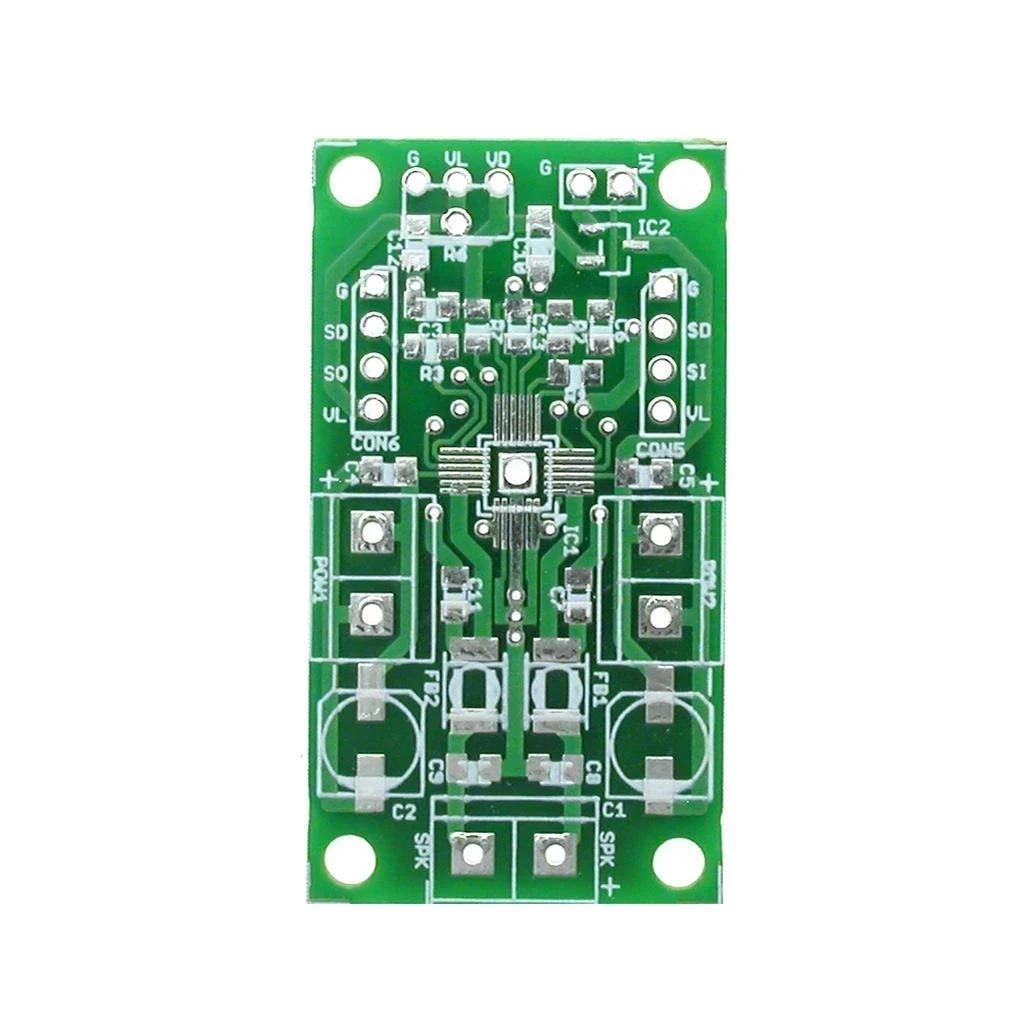

Wzmacniacz mocy mono 10 W klasy D z MAX9768 – płytka PCB AVT5416
Płytka drukowana do budowy kompaktowego, monofonicznego wzmacniacza mocy klasy D z układem MAX9768, zasilaniem 5…14 V DC i mocą 10 W.
Mały wzmacniacz klasy D do aktywnej kolumny i projektów audio
AVT5416 pozwala zbudować jednokanałowy wzmacniacz mocy audio klasy D oparty na układzie MAX9768. Niewielkie wymiary płytki i wysoka sprawność energetyczna ułatwiają zastosowanie modułu w aktywnej kolumnie głośnikowej, urządzeniach przenośnych oraz kompaktowych projektach audio.
Układ oferuje moc 10 W przy obciążeniu 8 Ω i zasilaniu 14 V. Regulacja głośności może być realizowana potencjometrem na płytce albo zewnętrznym napięciem sterującym 0…3,3 V, co pozwala łatwo połączyć moduł z mikrokontrolerem lub wspólną szyną regulacji w systemie wielokanałowym.
Karta techniczna
AVT5416
AVT5416 to monofoniczny wzmacniacz mocy klasy D z układem MAX9768, wbudowaną regulacją głośności, zabezpieczeniami oraz złączami umożliwiającymi synchronizację kilku modułów.
| Kod projektu | AVT5416 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | wzmacniacz mocy audio mono |
| Klasa pracy | D |
| Układ scalony | MAX9768 |
| Liczba kanałów | 1 kanał / mono |
| Moc wyjściowa | 10 W przy 8 Ω i 14 V |
| Impedancja głośnika | 4 Ω lub 8 Ω |
| Zasilanie | 5…14 V DC |
| Sprawność energetyczna | około 87% |
| Zabezpieczenia | przeciwzwarciowe i termiczne |
| Regulacja głośności | potencjometr R6 albo zewnętrzne napięcie sterujące 0…3,3 V |
| Sterowanie wyciszeniem / standby | sygnał SHDN na złączach CON5 / CON6 |
| Synchronizacja modułów | wejście SYNC i wyjście SYNCOUT |
| Praca wielokanałowa | możliwość łączenia kilku zsynchronizowanych modułów |
| Wyjście głośnikowe | bez dużych dławików, filtr z koralikiem ferrytowym i kondensatorem |
| Długość przewodu głośnika | do 1 m |
| Stabilizator pomocniczy | MCP1703-3302, 3,3 V dla części sterującej |
| Złącza zasilania | POW1, POW2 – DG301-5.0/2 |
| Złącze głośnika | SPK – DG301-5.0/2 |
| Wejście audio | IN – goldpin kątowy 1×2 |
| Wymiary płytki PCB | 26×47 mm |
Wersja
AVT5416 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 30 kΩ, SMD 0805
- R2, R3, R7: 10 kΩ, SMD 0805
- R6: 10 kΩ, potencjometr pionowy
- C1, C2: 100 µF / 16 V, SMD „D”
- C3, C4, C5, C7, C11, C12: 100 nF, SMD 0805
- C6, C10, C13: 1 µF, SMD 0805
- C8, C9: 330 pF, SMD 0805
- IC1: MAX9768
- IC2: MCP1703-3302
- FB1, FB2: koralik ferrytowy SMD3025
- POW1, POW2, SPK: złącze DG301-5.0/2
- IN: goldpin kątowy 1×2
- CON5, CON6: goldpin 1×4
- Zasilacz stabilizowany 5…14 V DC o wydajności dobranej do mocy i impedancji głośnika
- Głośnik 4 Ω lub 8 Ω
- Przewód głośnikowy o długości do 1 m
- Obudowa lub aktywna kolumna zapewniająca krótkie połączenie wzmacniacza z głośnikiem
Notes
MAX9768 ma obudowę 4×4×0,8 mm z 24 wyprowadzeniami na krawędziach, dlatego montaż układu scalonego wymaga precyzji, dobrej lutownicy i kontroli połączeń pod lupą. Pozostałe elementy SMD 0805 są łatwiejsze w montażu.
Po zakończeniu montażu trzeba zalać kroplą cyny przelotkę pod układem IC1. To ważne dla poprawnego połączenia termicznego i elektrycznego z polem pod układem scalonym.
Jeżeli kilka modułów pracuje razem, można wykorzystać sygnały SYNC i SYNCOUT do synchronizacji taktowania. Potencjometr głośności montuje się wtedy tylko w jednym module albo zastępuje zewnętrznym napięciem sterującym 0…3,3 V doprowadzonym do linii VL.
Uwaga: wyjście wzmacniacza klasy D pracuje bez dużych dławików wyjściowych, dlatego przewód do głośnika powinien być krótki i mieć długość do 1 m. Dłuższe przewody mogą zwiększyć emisję zakłóceń i pogorszyć poprawność pracy modułu. Nie zwieraj wyjścia głośnikowego mimo obecności zabezpieczenia przeciwzwarciowego.
Najczęściej zadawane pytania
AVT5416 A zawiera wyłącznie płytkę PCB. Do uruchomienia projektu trzeba samodzielnie skompletować elementy z wykazu.
Nie. AVT5416 jest wzmacniaczem mono. Do pracy stereo potrzebne są dwa moduły, a do systemu wielokanałowego można połączyć więcej zsynchronizowanych modułów.
Moc wyjściowa wynosi 10 W przy obciążeniu 8 Ω i zasilaniu 14 V. Rzeczywista moc zależy od napięcia zasilania, impedancji głośnika i warunków chłodzenia.
Układ pracuje z napięciem 5…14 V DC. Zasilacz powinien mieć odpowiednią wydajność prądową dla wybranej impedancji głośnika i oczekiwanej mocy wyjściowej.
Tak. Zamiast potencjometru R6 można podać na linię VL zewnętrzne napięcie 0…3,3 V. 0 V odpowiada minimalnej głośności, a 3,3 V maksymalnej.
Wyjście nie ma dużych dławików typowych dla wielu wzmacniaczy klasy D. Krótki przewód, najlepiej do 1 m, ogranicza emisję zakłóceń i sprzyja poprawnej pracy układu.
