Wzmacniacz mikrofonowy mono do mikrofonu elektretowego - zlutowany KIT AVT 2728
- Wzmacniacz mikrofonowy mono AVT2728 z układem NE5532, zasilaniem 7–24 VDC, regulacją wzmocnienia 0,9–100× i obwodem zasilania mikrofonu elektretowego. Wersja C to zlutowany układ do montażu w obudowie lub własnym torze audio.
Wzmacniacz mikrofonowy mono do mikrofonu elektretowego – zlutowany AVT2728
Zlutowany układ uniwersalnego wzmacniacza mikrofonowego mono z NE5532, regulacją wzmocnienia i zasilaniem 7–24 VDC.
Uniwersalny stopień wejściowy dla mikrofonu elektretowego i dynamicznego

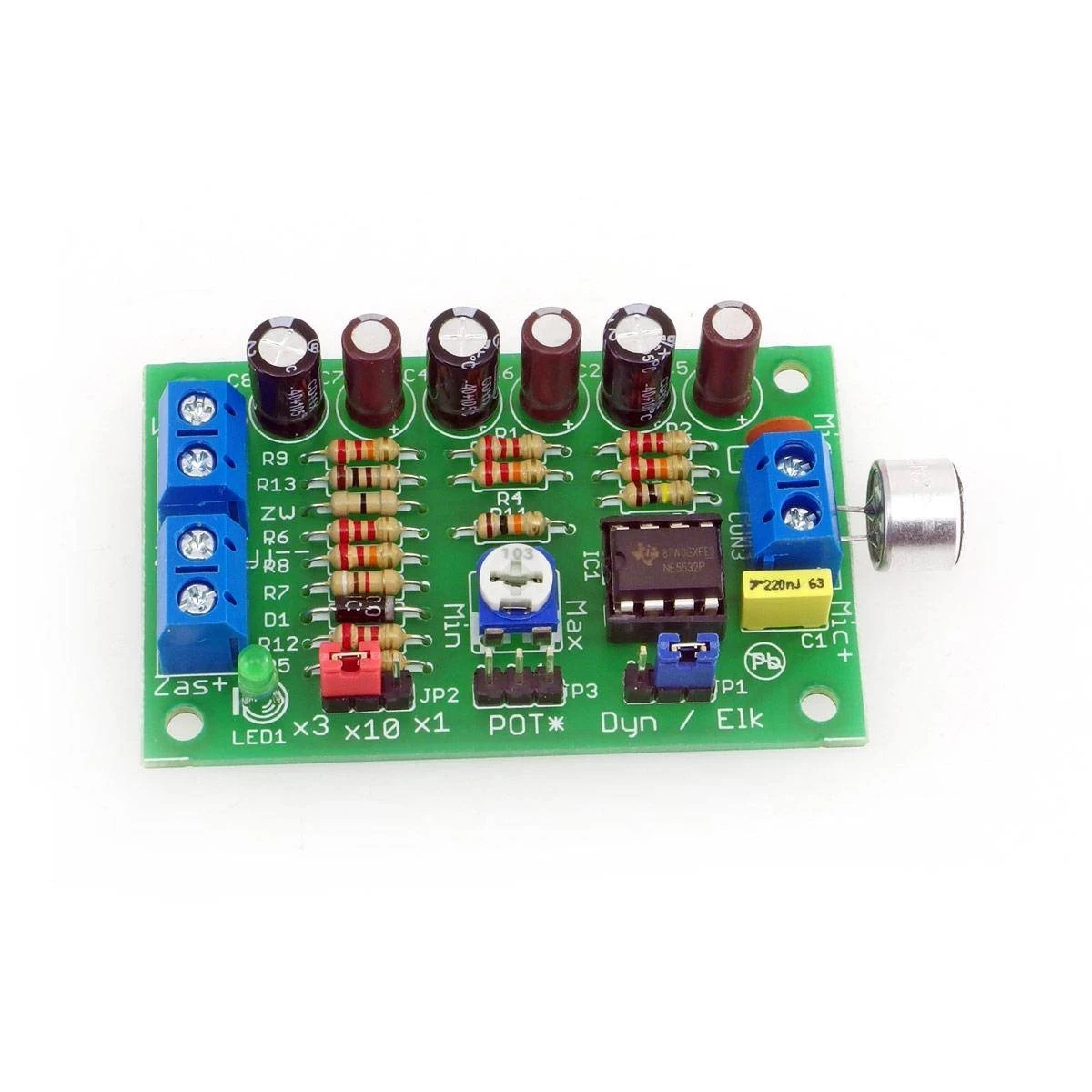

AVT2728 to wzmacniacz mikrofonowy mono do współpracy z popularnymi mikrofonami elektretowymi. Układ ma obwód zasilania mikrofonu elektretowego oraz zworkę wyboru rodzaju mikrofonu, dlatego można dopasować go także do mikrofonu dynamicznego.
Zlutowana wersja ułatwia montaż w obudowie, torze audio lub własnym urządzeniu mikrofonowym. Dwa aktywne stopnie wzmocnienia, płynna regulacja pierwszego stopnia i skokowa regulacja drugiego stopnia pozwalają ustawić całkowite wzmocnienie w zakresie 0,9–100×.
Karta techniczna
AVT2728
AVT2728 to uniwersalny wzmacniacz mikrofonowy mono z obwodem zasilania mikrofonu elektretowego i regulacją wzmocnienia.
| Kod projektu | AVT2728 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | wzmacniacz mikrofonowy mono |
| Obsługiwane mikrofony | elektretowe dwu- i trzykońcówkowe, dynamiczne |
| Układ scalony | NE5532 |
| Regulacja wzmocnienia | płynna i skokowa |
| Zakres wzmocnienia | 0,9–100× |
| Wzmocnienie pierwszego stopnia | 1–10×, regulowane potencjometrem POT1 |
| Wzmocnienie drugiego stopnia | 10×, 2,9× lub 0,91×, zależnie od zwory JP2 |
| Pasmo przenoszenia | powyżej 25 kHz |
| Zniekształcenia nieliniowe | poniżej 0,09% przy maksymalnym wzmocnieniu |
| Zasilanie | 7–24 VDC |
| Wymiary płytki PCB | 30×45 mm |
Wersja
AVT2728 C – zlutowany układ. Wersja zawiera zmontowany wzmacniacz mikrofonowy mono do mikrofonu elektretowego lub dynamicznego, przeznaczony do montażu w obudowie lub własnym torze audio.
Notes
JP1 służy do wyboru rodzaju mikrofonu. Dla mikrofonu elektretowego należy ustawić pozycję ELK, a dla mikrofonu dynamicznego pozycję DYN.
POT1 reguluje wzmocnienie pierwszego stopnia w zakresie 1–10×. JP2 zmienia wzmocnienie drugiego stopnia skokowo, co pozwala dopasować całkowity poziom wzmocnienia do mikrofonu i dalszego toru audio.
Przy dużym wzmocnieniu przewód mikrofonowy warto prowadzić ekranowanym kablem. Ogranicza to zbieranie zakłóceń i poprawia stabilność pracy w realnym urządzeniu.
Najczęściej zadawane pytania
AVT2728 C to zlutowany układ wzmacniacza mikrofonowego mono. Wymaga podłączenia zasilania 7–24 VDC, mikrofonu, wyjścia audio oraz montażu w obudowie lub własnym urządzeniu.
Układ może pracować z popularnymi mikrofonami elektretowymi dwu- i trzykońcówkowymi oraz z mikrofonem dynamicznym. Rodzaj mikrofonu wybiera się zworką JP1.
POT1 reguluje pierwszy stopień w zakresie 1–10×, a zworka JP2 ustawia drugi stopień na 10×, 2,9× albo 0,91×. Dzięki temu całkowite wzmocnienie można dobrać w zakresie 0,9–100×.
Tak. W mniej wymagających zastosowaniach z mikrofonem elektretowym można użyć układów TL072, TL082 lub TL062. NE5532 jest najlepszym wyborem, gdy ważne są niskie szumy i współpraca z dobrej jakości mikrofonem dynamicznym.
Warto stosować ekranowany przewód mikrofonowy, krótkie połączenia sygnałowe i staranne prowadzenie masy. Przy dużym wzmocnieniu układ łatwo zbiera zakłócenia z otoczenia oraz z przewodów wejściowych.
Układ pracuje z pojedynczym napięciem 7–24 VDC. Wyższe napięcie daje większy zapas amplitudy na wyjściu, a zasilanie bateryjne może ograniczyć zakłócenia w czułych aplikacjach mikrofonowych.
