Wzmacniacz mikrofonowy mono do mikrofonu elektretowego - PCB do projektu AVT 2728
- Wzmacniacz mikrofonowy mono AVT2728 z układem NE5532, zasilaniem 7–24 VDC, regulacją wzmocnienia 0,9–100× i obwodem zasilania mikrofonu elektretowego. Wersja A to płytka PCB do samodzielnego skompletowania elementów.

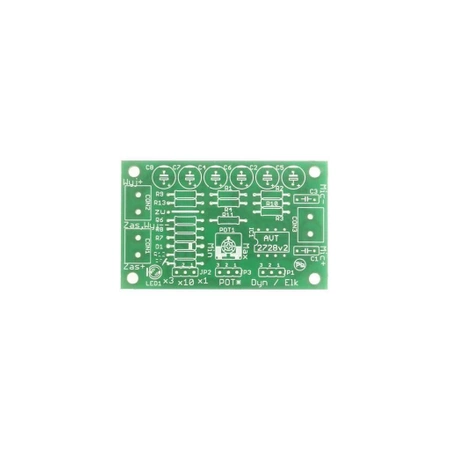

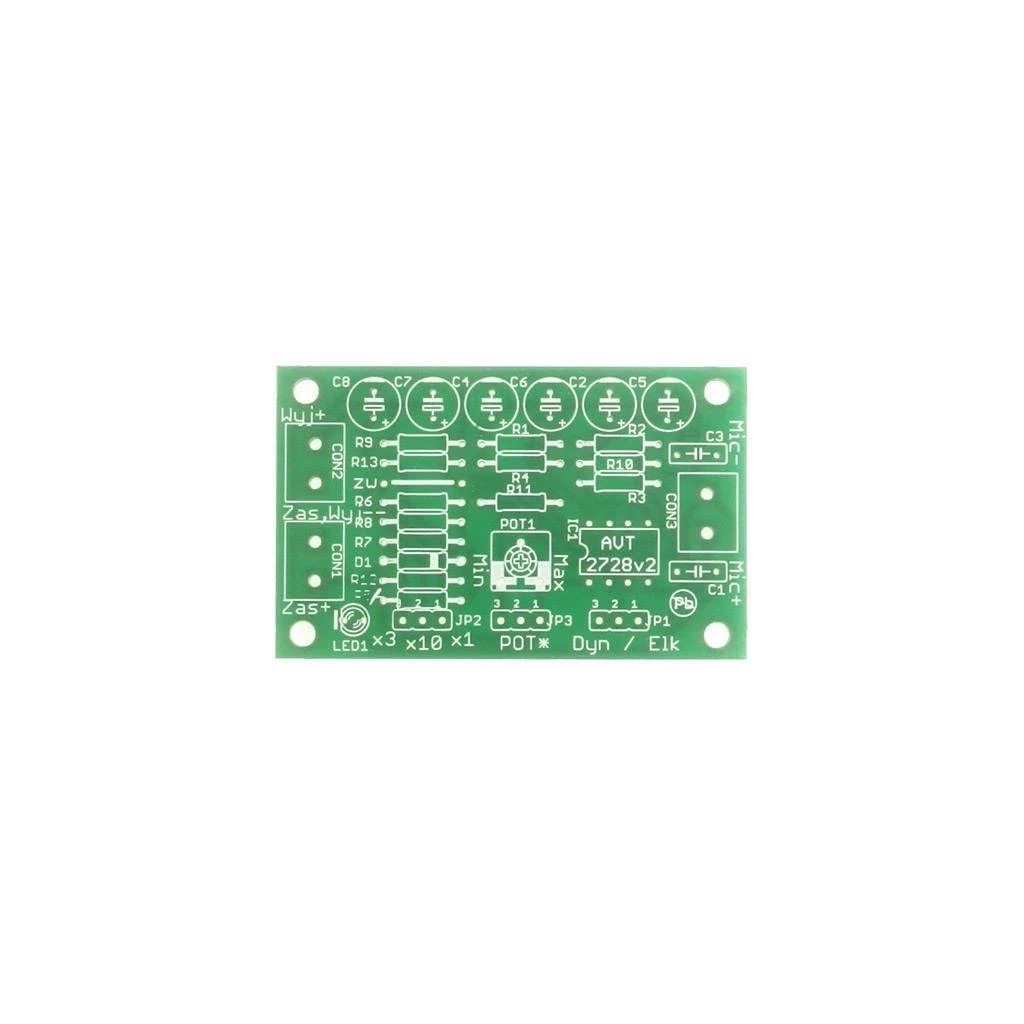

Wzmacniacz mikrofonowy mono do mikrofonu elektretowego – płytka PCB AVT2728
Płytka drukowana do budowy uniwersalnego wzmacniacza mikrofonowego mono z układem NE5532, regulacją wzmocnienia i zasilaniem 7–24 VDC.
Uniwersalny stopień wejściowy dla mikrofonu elektretowego i dynamicznego
AVT2728 pozwala zbudować wzmacniacz mikrofonowy mono do współpracy z popularnymi mikrofonami elektretowymi. Układ ma obwód zasilania mikrofonu elektretowego oraz zworkę wyboru rodzaju mikrofonu, dlatego można dopasować go także do mikrofonu dynamicznego.
Dwa aktywne stopnie wzmocnienia zapewniają szerokie pasmo, niski poziom zniekształceń i duży zakres regulacji. Płynna regulacja pierwszego stopnia oraz skokowa regulacja drugiego stopnia pozwalają ustawić całkowite wzmocnienie w zakresie 0,9–100×, co ułatwia dopasowanie modułu do mikrofonu, poziomu sygnału i dalszego toru audio.
Karta techniczna
AVT2728
AVT2728 to uniwersalny wzmacniacz mikrofonowy mono z obwodem zasilania mikrofonu elektretowego i regulacją wzmocnienia.
| Kod projektu | AVT2728 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | wzmacniacz mikrofonowy mono |
| Obsługiwane mikrofony | elektretowe dwu- i trzykońcówkowe, dynamiczne |
| Układ scalony | NE5532 |
| Regulacja wzmocnienia | płynna i skokowa |
| Zakres wzmocnienia | 0,9–100× |
| Wzmocnienie pierwszego stopnia | 1–10×, regulowane potencjometrem POT1 |
| Wzmocnienie drugiego stopnia | 10×, 2,9× lub 0,91×, zależnie od zwory JP2 |
| Pasmo przenoszenia | powyżej 25 kHz |
| Zniekształcenia nieliniowe | poniżej 0,09% przy maksymalnym wzmocnieniu |
| Zasilanie | 7–24 VDC |
| Wymiary płytki PCB | 30×45 mm |
Wersja
AVT2728 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- ZW: 0 Ω
- R1, R2, R5, R6, R12: 2,2 kΩ
- R3: 100 kΩ
- R4, R8–R10: 22 kΩ
- R7: 9,1 kΩ
- R11: 10 kΩ
- R13: 100 Ω
- POT1: potencjometr miniaturowy 10 kΩ
- C1: 220 nF MKT
- C2, C4, C8: 220 µF
- C3: 100 nF ceramiczny
- C5, C6, C7: 22 µF LOW ESR
- D1: 1N4007
- LED1: dioda LED
- U1: NE5532 + podstawka
- JP1, JP2: goldpin 1×3 + jumper
- JP3: goldpin 1×3
- CON1, CON2, CON3: ARK2/500
- Mikrofon
Notes
JP1 służy do wyboru rodzaju mikrofonu. Dla mikrofonu elektretowego należy ustawić pozycję ELK, a dla mikrofonu dynamicznego pozycję DYN.
POT1 reguluje wzmocnienie pierwszego stopnia w zakresie 1–10×. JP2 zmienia wzmocnienie drugiego stopnia skokowo, co pozwala dopasować całkowity poziom wzmocnienia do mikrofonu i dalszego toru audio.
Przy dużym wzmocnieniu przewód mikrofonowy warto prowadzić ekranowanym kablem. Ogranicza to zbieranie zakłóceń i poprawia stabilność pracy w realnym urządzeniu.
Najczęściej zadawane pytania
AVT2728 A zawiera wyłącznie płytkę PCB do projektu wzmacniacza mikrofonowego mono. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Układ może pracować z popularnymi mikrofonami elektretowymi dwu- i trzykońcówkowymi oraz z mikrofonem dynamicznym. Rodzaj mikrofonu wybiera się zworką JP1.
POT1 reguluje pierwszy stopień w zakresie 1–10×, a zworka JP2 ustawia drugi stopień na 10×, 2,9× albo 0,91×. Dzięki temu całkowite wzmocnienie można dobrać w zakresie 0,9–100×.
Tak. W mniej wymagających zastosowaniach z mikrofonem elektretowym można użyć układów TL072, TL082 lub TL062. NE5532 jest najlepszym wyborem, gdy ważne są niskie szumy i współpraca z dobrej jakości mikrofonem dynamicznym.
Warto stosować ekranowany przewód mikrofonowy, krótkie połączenia sygnałowe i staranne prowadzenie masy. Przy dużym wzmocnieniu układ łatwo zbiera zakłócenia z otoczenia oraz z przewodów wejściowych.
Układ pracuje z pojedynczym napięciem 7–24 VDC. Wyższe napięcie daje większy zapas amplitudy na wyjściu, a zasilanie bateryjne może ograniczyć zakłócenia w czułych aplikacjach mikrofonowych.
