Co zawiera wersja AVT5765 A?
AVT5765 A zawiera wyłącznie płytkę PCB. Do uruchomienia projektu trzeba samodzielnie skompletować elementy z wykazu, lampy, transformatory, obudowę, gniazda, przewody i osprzęt montażowy.
Wzmacniacz lampowy stereo z regulacją barwy dźwięku - PCB do projektu AVT 5765
- Wzmacniacz lampowy stereo AVT5765 z regulacją barwy dźwięku, lampą ECC81 w przedwzmacniaczu, lampami PCL86 w końcówkach mocy, regulacją tonów wysokich i niskich, mocą 2×3,5…4,5 W. Wersja A to płytka PCB do samodzielnego skompletowania elementów.

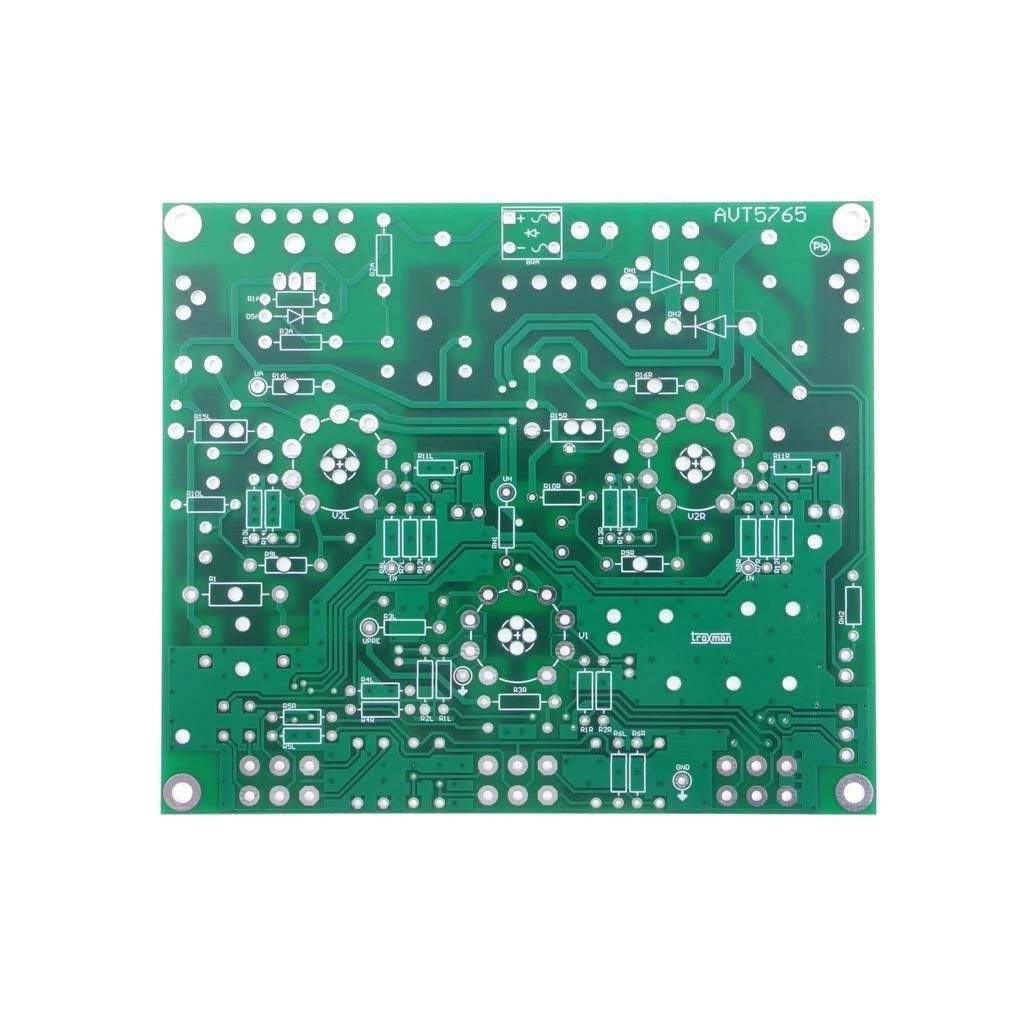

Wzmacniacz lampowy stereo z regulacją barwy dźwięku – płytka PCB AVT5765
Płytka drukowana do budowy stereofonicznego wzmacniacza lampowego z lampami ECC81 i PCL86, mocą 2×3,5…4,5 W oraz regulacją tonów niskich i wysokich.
Lampowy wzmacniacz stereo z praktyczną korekcją barwy
AVT5765 pozwala zbudować stereofoniczny wzmacniacz lampowy do domowego odsłuchu, nauki techniki lampowej i eksperymentów z brzmieniem. Konstrukcja łączy klasyczny tor lampowy z regulacją tonów niskich i wysokich, dzięki czemu łatwiej dopasować charakter dźwięku do kolumn, pomieszczenia i własnych preferencji.
Przedwzmacniacz pracuje na lampie ECC81 i steruje biernym regulatorem barwy dźwięku. Końcówki mocy wykorzystują lampy PCL86, w których trioda pełni funkcję stopnia napięciowego, a pentoda pracuje jako stopień mocy w konfiguracji SE. Na jednej płytce znajdują się bloki audio, zasilacz anodowy i układ żarzenia.
2×3,5…4,5 W Lampowy wzmacniacz stereo do skutecznych kolumn i spokojnego odsłuchu
Regulacja LOW / HIGH Korekcja tonów niskich i wysokich w torze przedwzmacniacza
Płytka 122×104 mm PCB z blokami wzmacniacza, zasilacza anodowego i żarzenia
Karta techniczna
AVT5765
AVT5765 to stereofoniczny wzmacniacz lampowy z jednostopniowym przedwzmacniaczem ECC81, biernym regulatorem barwy dźwięku oraz końcówkami mocy na lampach PCL86.
| Kod projektu | AVT5765 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | wzmacniacz lampowy stereo z regulacją barwy dźwięku |
| Topologia końcówki mocy | SE / single-ended |
| Lampa przedwzmacniacza | V1: ECC81 |
| Lampy końcówek mocy | V2L, V2R: PCL86 |
| Budowa stopnia PCL86 | trioda jako stopień napięciowy, pentoda jako stopień mocy |
| Moc wyjściowa | 2×3,5…4,5 W |
| Regulacja barwy | tony niskie LOW i tony wysokie HIGH |
| Regulacja głośności | VOL, potencjometr stereofoniczny 100 kΩ logarytmiczny |
| Potencjometry barwy | HIGH, LOW: potencjometry stereofoniczne 470 kΩ logarytmiczne |
| Sprzężenie zwrotne | z uzwojeń wtórnych transformatorów głośnikowych przez FDBL/FDBR |
| Transformatory głośnikowe | około 5 kΩ / 8 Ω, np. 4pietro4 EL84SE, TG 5/4897, TGL 5/001 lub TG5/53 |
| Zasilanie anodowe | około 230…250 V DC |
| Zasilanie żarzenia | 13,5…14,5 V, z powielacza z uzwojenia 6,3 V AC |
| Transformator zasilający | 60 VA, uzwojenia 210 V AC i 6,3 V AC |
| Filtracja anodowa | aktywna, tranzystor Q1A P6NK60ZFP na radiatorze HS123 |
| Złącze wejściowe | IN – DG381-3.5-3 |
| Złącza transformatorów | TRL, TRR – ARK2 |
| Elementy poza PCB | transformatory zasilający i głośnikowe, gniazda, przewody, obudowa |
| Wymiary płytki PCB | 122×104 mm |
Wersja
AVT5765 A – płytka PCB. Elementy elektroniczne, lampy, podstawki, transformatory, obudowę, gniazda, przewody i osprzęt montażowy trzeba skompletować osobno.
Wykaz elementów
- R1: 10 kΩ / 1 W
- R10L, R10R: 56 kΩ / 0,6 W / 1%
- R11L, R11R: 22 kΩ / 0,6 W / 1%, dobrać do transformatorów wyjściowych
- R12L, R12R: 2 kΩ / 0,6 W / 1%
- R13L, R13R: 680 kΩ / 0,6 W / 1%
- R14L, R14R, R1A, R1L, R1R, R8L, R8R: 2,7 kΩ / 0,6 W / 1%
- R15L, R15R: 110 Ω / 2 W / 1%
- R2A: 100 kΩ / 1 W
- R2L, R2R: 1 kΩ / 0,5 W / 1%
- R3A: 1 MΩ / 1 W
- R3L, R3R: 100 kΩ / 0,5 W / 1%
- R4L, R4R: 100 kΩ / 0,6 W / 1%
- R5L, R5R: 220 kΩ / 0,6 W / 1%
- R6L, R6R: 10 kΩ / 0,6 W / 1%
- R7L, R7R: 1 MΩ / 0,6 W / 1%
- R9L, R9R: 220 kΩ / 0,5 W / 1%
- RH1: 10 Ω / 2 W / 1%
- HIGH, LOW: POT1615S, potencjometr stereofoniczny 470 kΩ logarytmiczny
- VOL: POT1615S, potencjometr stereofoniczny 100 kΩ logarytmiczny
- C6L, C6R: 2,7 nF, foliowy, raster 5 mm, dobrać do transformatorów wyjściowych
- C7L, C7R: 22 nF / 400 V, foliowy, raster 10 mm
- C8L, C8R: 3,3 nF / 630 V, foliowy, raster 10 mm, dobrać do transformatorów wyjściowych
- CE1, CE2, CE2L, CE2R: 10 µF / 400 V, elektrolityczne, D=12,5 mm
- CE1A: 100 µF / 400 V, elektrolityczny, D=8 mm
- CE1L, CE1R: 22 µF / 16 V, elektrolityczne, D=5 mm
- CE2A, CE3A: 22 µF / 400 V, elektrolityczne, D=12,5 mm
- CE3L, CE3R: 100 µF / 25 V, elektrolityczne, D=10 mm
- CEH1, CEH2: 10 µF / 16 V, elektrolityczne, D=8 mm
- D5A: 1N4007
- DH1, DH2: 1N5401
- LED: DG381-3.5-2, złącze śrubowe + dioda LED
- Q1A: P6NK60ZFP, izolowany tranzystor MOSFET
- FDBL, FDBR: DG381-3.5-2, złącza śrubowe
- HT1: HS123, radiator
- IN: DG381-3.5-3, złącze śrubowe
- TRL, TRR, UH, UA: ARK2, złącza śrubowe
- V1: podstawka Noval mini PCB + lampa ECC81
- V2L, V2R: podstawki Noval mini PCB + lampy PCL86
- Transformatory głośnikowe około 5 kΩ / 8 Ω, np. 4pietro4 EL84SE, TG 5/4897, TGL 5/001 lub TG5/53
- Transformator zasilający 60 VA z uzwojeniami 210 V AC i 6,3 V AC
- Gniazdo IEC z bezpiecznikiem i wyłącznikiem
- Gniazda wejściowe RCA i gniazda głośnikowe
- Przewody żarzenia, przewody wysokonapięciowe i przewody ekranowane do wejść audio
- Obudowa z dobrą wentylacją i połączeniem ochronnym PE
Notes
Regulator barwy dźwięku jest bierny i pracuje pomiędzy stopniem na ECC81 a końcówkami mocy. Wartości kondensatorów w mostku barwy można dobrać do preferencji brzmieniowych, zachowując proporcje elementów w gałęzi tonów wysokich i niskich oraz stosując kondensatory foliowe o dobrej tolerancji.
Elementy sprzężenia zwrotnego R11L/R11R oraz C6L/C6R trzeba dopasować do zastosowanych transformatorów głośnikowych. Przy doborze C6L/C6R przydatny jest sygnał prostokątny 1 kHz i obserwacja przebiegu bez oscylacji na zboczach.
Rezystory o mocy powyżej 1 W należy odsunąć od powierzchni płytki, aby poprawić odprowadzanie ciepła. Otworów wentylacyjnych w PCB nie należy zasłaniać, ponieważ wspomagają cyrkulację powietrza wokół lamp i nagrzewających się elementów.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
W urządzeniu występują również wysokie napięcia anodowe około 230…250 V DC oraz wysoka temperatura lamp i elementów zasilacza. Pomiary, regulacje i zmiany połączeń wykonuj wyłącznie po odłączeniu zasilania i rozładowaniu kondensatorów wysokonapięciowych.
Najczęściej zadawane pytania
Jakie lampy są potrzebne?
Potrzebna jest jedna lampa ECC81 do przedwzmacniacza oraz dwie lampy PCL86 do końcówek mocy. PCL86 zawiera triodę i pentodę, dlatego jedna lampa obsługuje stopień napięciowy oraz końcowy w jednym kanale.
Jaką moc ma wzmacniacz?
Moc wyjściowa wynosi około 2×3,5…4,5 W. To poziom wystarczający do spokojnego odsłuchu na skutecznych kolumnach w niewielkim lub średnim pomieszczeniu.
Jak działa regulacja barwy dźwięku?
Regulacja jest bierna i obejmuje tony niskie oraz wysokie. Potencjometr LOW zmienia poziom niskich częstotliwości, a HIGH reguluje zakres wysokich tonów.
Jakie transformatory głośnikowe można zastosować?
Projekt współpracuje z transformatorami około 5 kΩ / 8 Ω, między innymi 4pietro4 EL84SE, TG 5/4897, TGL 5/001 oraz TG5/53. Przy innych transformatorach może być potrzebny dobór elementów sprzężenia zwrotnego.
Czy projekt jest odpowiedni dla początkujących?
Może być dobrym projektem do nauki techniki lampowej, ale nie dla osób bez przygotowania do pracy z napięciem sieciowym i wysokim napięciem anodowym. Wzmacniacz wymaga ostrożnego montażu, wentylowanej obudowy i poprawnego połączenia ochronnego PE.
