Wzmacniacz lampowy stereo push-pull na EL84 - PCB do projektu AVT 2754
- Wzmacniacz lampowy stereo AVT2754 w układzie push-pull, z lampami ECC83 w przedwzmacniaczu i odwracaczu fazy, parami EL84 w stopniach mocy. Wersja A to 3 płytki PCB do samodzielnego skompletowania elementów.
Wzmacniacz lampowy stereo push-pull na EL84 – płytki PCB AVT2754

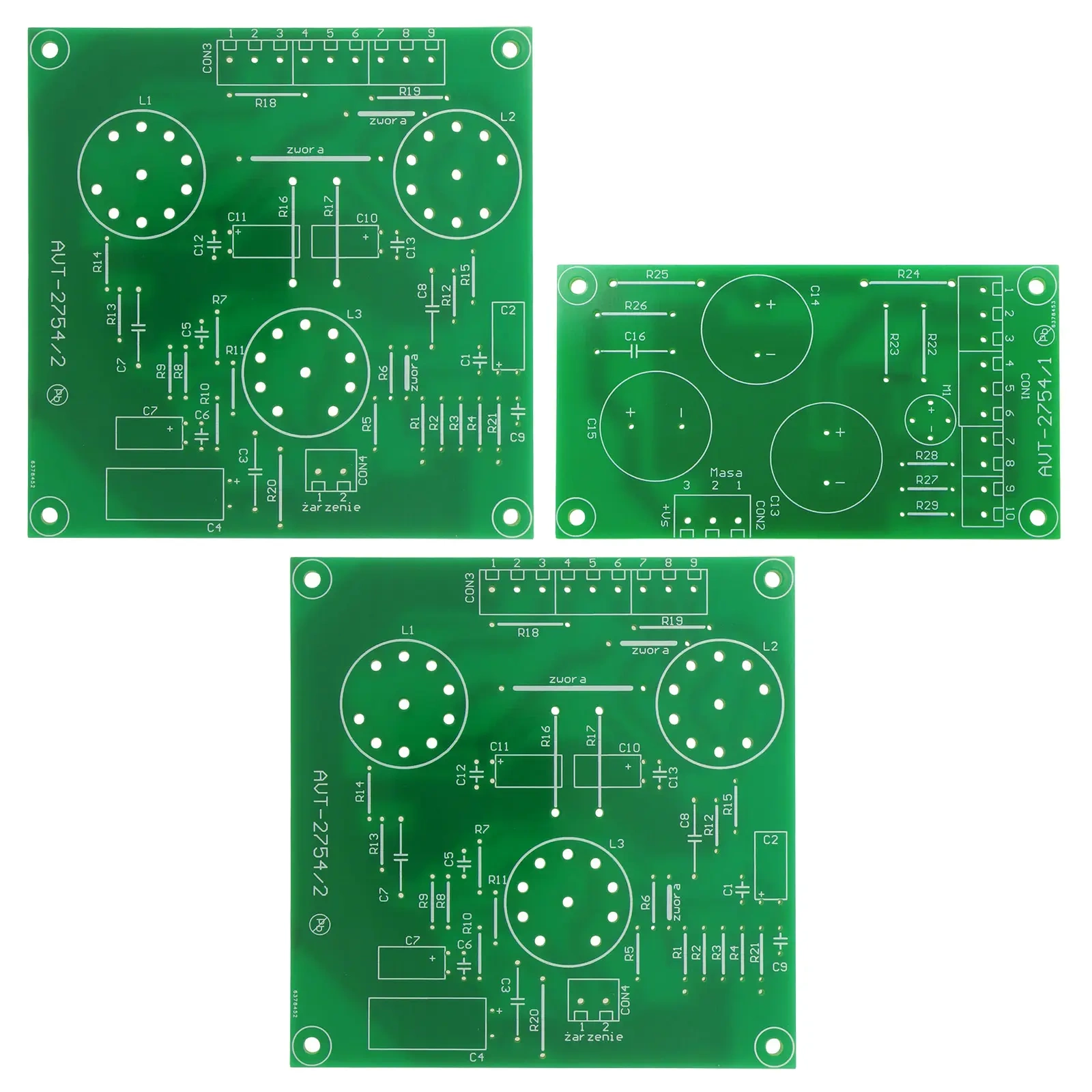

Zestaw 3 płytek drukowanych do budowy stereofonicznego wzmacniacza lampowego: kanał lewy, kanał prawy oraz zasilacz.
Lampowy wzmacniacz stereo do domowego systemu audio
AVT2754 pozwala zbudować stereofoniczny wzmacniacz lampowy w układzie push-pull. Konstrukcja jest przeznaczona do pracy z kolumnami głośnikowymi przez transformatory wyjściowe i dobrze pasuje do domowego systemu audio, w którym liczy się klasyczny lampowy tor sygnału oraz samodzielna budowa urządzenia od podstaw.
Każdy kanał wykorzystuje lampę ECC83 w stopniu przedwzmacniacza i odwracacza fazy oraz parę lamp EL84 w stopniu mocy. Wzmacniacz może pracować w trybie ultralinearnym z transformatorami głośnikowymi z odczepami lub w trybie pentodowym po odpowiednim połączeniu siatek drugich.
Karta techniczna
AVT2754
AVT2754 to stereofoniczny wzmacniacz lampowy z osobnymi płytkami kanałów L/P, płytką zasilacza, stopniem wejściowym ECC83 i stopniami mocy na lampach EL84.
| Kod projektu | AVT2754 |
|---|---|
| Wersja | A – 3 płytki drukowane PCB |
| Zawartość wersji PCB | kanał L, kanał P i zasilacz |
| Typ układu | wzmacniacz lampowy stereo |
| Konfiguracja stopnia mocy | push-pull / PP |
| Tryb pracy końcówki | ultralinearny lub pentodowy, zależnie od transformatora wyjściowego i połączeń siatek S2 |
| Lampy przedwzmacniacza i odwracacza fazy | 2× ECC83 / 12AX7, po jednej na kanał |
| Lampy mocy | 4× EL84, po parze lamp na kanał |
| Odpowiedniki lamp mocy | 6P14P |
| Moc wyjściowa | teoretycznie 2×15 W w trybie pentodowym, praktycznie poniżej 10 W w trybie ultralinearnym |
| Wzmocnienie przedwzmacniacza/odwracacza | do około 60× |
| Transformator zasilający | około 100 W |
| Uzwojenie anodowe | 250 V / 0,3 A |
| Żarzenie lamp | 6,3 V / 4,5 A |
| Docelowe napięcie +Vs | około 300 V po rozgrzaniu lamp |
| Transformatory głośnikowe | 2 szt., do wzmacniacza Hi-Fi push-pull dla dwóch lamp EL84, dopasowane do kolumn 4 Ω, 6 Ω lub 8 Ω |
| Punkt wspólny masy | zalecane połączenie mas płytek i uziemienia w jednym punkcie obudowy |
| Wymiary płytki zasilacza | 102×55 mm |
| Wymiary płytek kanałów | 102×102 mm, 2 szt. |
Wersja
AVT2754 A – 3 płytki PCB: kanał L, kanał P i zasilacz. Elementy elektroniczne, lampy, transformatory, obudowę i osprzęt montażowy trzeba skompletować osobno.
Elementy do skompletowania
- 2× płytka kanału wzmacniacza 102×102 mm
- 1× płytka zasilacza 102×55 mm
- 2× ECC83 / 12AX7 – przedwzmacniacz i odwracacz fazy
- 4× EL84 lub odpowiedniki 6P14P – stopnie mocy
- 2× transformator głośnikowy do wzmacniacza Hi-Fi push-pull dla dwóch lamp EL84
- Transformator zasilający około 100 W z uzwojeniami 250 V / 0,3 A oraz 6,3 V / 4,5 A
- Potencjometr głośności
- Mostek prostowniczy wysokiego napięcia
- Kondensatory filtrujące zasilacza anodowego
- Rezystory filtru zasilacza, w tym rezystory mocy R24 i R25 dobierane do napięcia +Vs
- Rezystory symetryzujące żarzenie
- Podstawki lampowe Noval do druku
- Złącza CON do połączenia płytek z zasilaczem, transformatorami i osprzętem
- Gniazda wejściowe audio i gniazda głośnikowe
- Wyłącznik sieciowy oraz wyłącznik napięcia anodowego
- Bezpiecznik i oprawa bezpiecznika
- Metalowa obudowa z uziemieniem i wentylacją
- Przewody ekranowane do wejść audio, przewody zasilające, przewody żarzenia prowadzone skrętką
Notes
Projekt składa się z trzech płytek: dwóch identycznych płytek kanałów oraz płytki zasilacza. Lampy, transformatory, potencjometr głośności i część połączeń nie są montowane bezpośrednio na płytce zasilacza, dlatego rozmieszczenie elementów w obudowie trzeba zaplanować przed lutowaniem przewodów.
Masy płytek kanałów i zasilacza najlepiej łączyć w jednym punkcie wspólnym, połączonym z metalową obudową oraz przewodem ochronnym. Wejścia audio należy prowadzić przewodami ekranowanymi, a przewody żarzenia skrętką, aby ograniczyć przydźwięk i zakłócenia.
Rezystory R24 i R25 w zasilaczu mocno się nagrzewają. Powinny być odsunięte od kondensatorów elektrolitycznych i zamontowane wyżej nad płytką. Napięcie +Vs trzeba dobrać tak, aby po rozgrzaniu lamp wynosiło około 300 V.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT2754 A zawiera 3 płytki PCB: płytkę kanału lewego, płytkę kanału prawego oraz płytkę zasilacza. Do uruchomienia projektu trzeba samodzielnie skompletować elementy elektroniczne, lampy, transformatory, obudowę, gniazda i osprzęt montażowy.
Do wersji stereo potrzebne są dwie lampy ECC83 / 12AX7 do przedwzmacniacza i odwracacza fazy oraz cztery lampy EL84 do stopni mocy, po dwie lampy EL84 na każdy kanał.
Tak. Lampowy stopień mocy wymaga dwóch transformatorów głośnikowych, po jednym na kanał. Transformatory muszą być dobrane do wzmacniacza Hi-Fi push-pull dla dwóch lamp EL84 oraz do impedancji używanych kolumn.
W trybie ultralinearnym siatki drugie lamp EL84 są połączone z odczepami transformatora głośnikowego, co poprawia liniowość pracy. W trybie pentodowym siatki drugie łączy się z zasilaniem anodowym, co pozwala uzyskać większą moc kosztem większych zniekształceń.
Punkt wspólny masy ogranicza ryzyko pętli masy, przydźwięku i wzbudzeń. Masy płytek kanałów, zasilacza, obudowy i przewodu ochronnego powinny spotykać się w jednym zaplanowanym punkcie.
Nie jest to dobry pierwszy projekt do uruchamiania bez doświadczenia. Wzmacniacz wykorzystuje napięcie sieciowe 230 VAC i wysokie napięcie anodowe około 300 V, dlatego montaż, pomiary i uruchomienie wymagają wiedzy oraz dużej ostrożności.
