Wzmacniacz lampowy stereo ECL82 SE dla początkujących - PCB do projektu AVT 5396

zoom

Wzmacniacz lampowy stereo ECL82 SE dla początkujących - PCB do projektu AVT 5396

Name: Wzmacniacz lampowy stereo ECL82 SE dla początkujących - PCB do projektu AVT 5396
Brand: AVT Kits
SKU: AVT5396
Price: 17.0 PLN
Availability: InStock
Rating: 5.0 (1 reviews)

5.00/5.00opinie: 1

Wzmacniacz lampowy stereo ECL82 SE AVT5396 dla początkujących, o mocy 2×1,5…2 W, z jedną lampą ECL82 na kanał, transformatorem sieciowym 170V, transformatorami głośnikowymi 5kΩ / 8Ω / 3W. Wersja A to płytka PCB do samodzielnego skompletowania elementów.

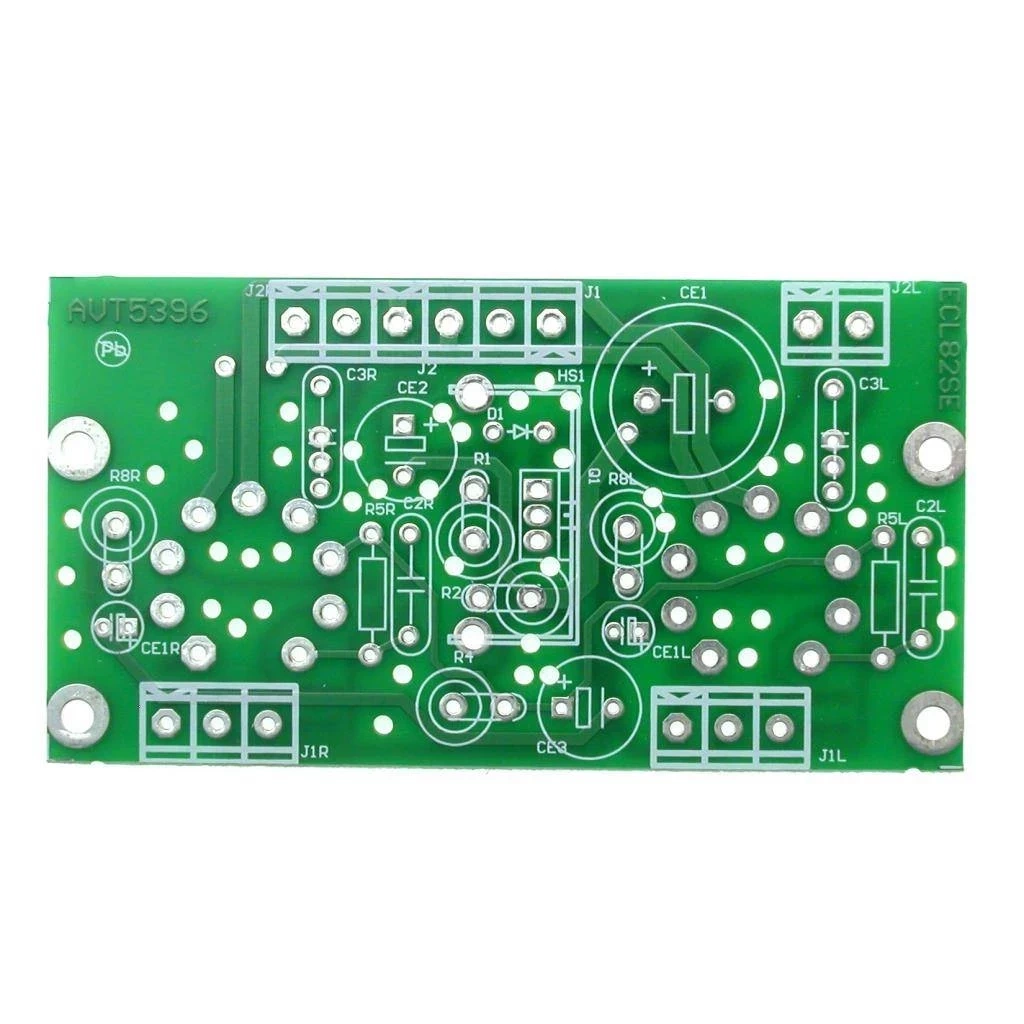

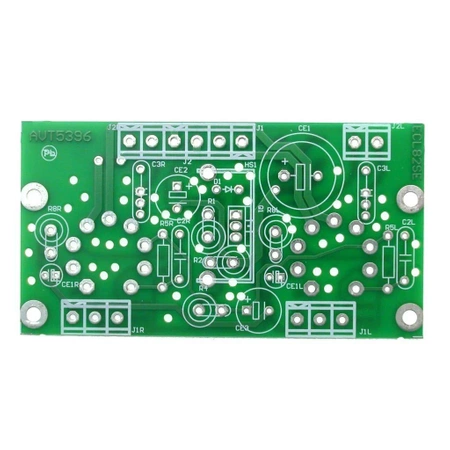

Wzmacniacz lampowy stereo ECL82 SE dla początkujących – płytka PCB AVT5396

Płytka drukowana do budowy stereofonicznego wzmacniacza lampowego ECL82 SE o mocy 2×1,5…2 W, z klasycznym torem lampowym i transformatorami głośnikowymi.

Pierwszy lampowy wzmacniacz stereo w klasycznej konfiguracji SE

AVT5396 pozwala zbudować niewielki stereofoniczny wzmacniacz lampowy z popularnymi lampami ECL82. Konstrukcja jest zwarta, czytelna i dobrze nadaje się do poznania podstaw techniki lampowej: zasilania anodowego, żarzenia, transformatorów głośnikowych oraz pracy triody i pentody w jednej bańce.

Każdy kanał wykorzystuje jedną lampę ECL82. Część triodowa pracuje jako stopień napięciowy, a część pentodowa jako stopień mocy w układzie single-ended. Wzmacniacz ma globalne sprzężenie zwrotne, zasilacz z aktywną filtracją napięcia anodowego oraz wyjście przez transformatory głośnikowe 5 kΩ / 8 Ω.

ECL82 SE stereo Jedna lampa ECL82 na kanał, trioda + pentoda w jednej bańce

2×1,5…2 W Moc wystarczająca do cichego odsłuchu na skutecznych kolumnach

Płytka 91×48 mm Zwarta płytka wzmacniacza z miejscem na podstawki ECL82

Karta techniczna
AVT5396

AVT5396 to stereofoniczny wzmacniacz lampowy ECL82 SE z dwustopniowym torem audio, aktywnie filtrowanym zasilaczem anodowym i transformatorami głośnikowymi.

Kod projektu	AVT5396
Wersja	A – płytka drukowana PCB
Typ układu	wzmacniacz lampowy stereo
Konfiguracja	SE / single-ended, dwustopniowy tor audio
Lampy podstawowe	2× ECL82, po jednej lampie na kanał
Możliwe odpowiedniki	6F3P, 6BM8; PCL82 po zmianie napięcia żarzenia
Stopień napięciowy	trioda ECL82
Stopień mocy	pentoda ECL82
Moc wyjściowa	2×1,5…2 W
Moc znamionowa w pomiarach	1,5 W
Obciążenie	8 Ω
Pasmo przenoszenia	90 Hz…22 kHz
Czułość dla mocy znamionowej	800 mV
Zniekształcenia dla 1 kHz / 1,5 W	0,6%
Sprzężenie zwrotne	globalne sprzężenie zwrotne R3L/R3R z C1L/C1R
Zasilanie sieciowe	230 V AC
Transformator sieciowy	40 VA, 170 V / 120 mA, 6,3 V / 2 A
Napięcie anodowe po uruchomieniu	około 200…220 V DC bez lamp, około 200 V DC z lampami
Żarzenie	6,3 V AC, z symetryzacją Rx/Ry
Transformatory głośnikowe	5 kΩ / 8 Ω / 3 W
Aktywna filtracja zasilacza	Q1 STP5NK50ZF na małym radiatorze
Wymiary płytki PCB	91×48 mm

Pobierz dokumentację PDF

Wersja

AVT5396 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.

Wykaz elementów

R1: 27 kΩ / 1 W, metalizowany
R2: 1 MΩ / 1 W, metalizowany
R3, R2L, R2R, R4L, R4R, R7L, R7R: 2,2 kΩ, SMD 1206
R4: 1 kΩ / 2 W, metalizowany
R1L, R1R, R6L, R6R: 680 kΩ, SMD 1206
R3L, R3R: 10 kΩ, SMD 1206
R5L, R5R: 220 kΩ / 0,5 W, metalizowany
R8L, R8R: 330 Ω / 1 W, metalizowany
RX, RY: 100 Ω, SMD 1206
Rx: 150 Ω / 0,6 W
Potencjometr stereofoniczny 50 kΩ/B
C1L, C1R: 470 pF, SMD 1206
C2L, C2R: 22 nF / 250 V, foliowy
C3L, C3R: 4,7 nF / 1 kV, ceramiczny, montować tylko gdy wymaga tego transformator głośnikowy
CE1: 100 µF / 250 V, elektrolityczny, D=18 mm
CE2, CE3: 10 µF / 250 V, elektrolityczny, D=10 mm
CE1L, CE1R: 47 µF / 25 V, elektrolityczny, D=5 mm
Cx: 100 nF / 250 V, foliowy
BR: DF06S, mostek prostowniczy 600 V / 1 A
D1: 1N4007
Q1: STP5NK50ZF, TO-220 izolowany
HS1: HS-003, radiator TO-220
J1, J2, J2L, J2R: złącze ARK2 / 5 mm
J1L, J1R: złącze ARK3 / 5 mm
V1L, V1R: ECL82 z podstawkami do druku
TGL, TGR: transformator głośnikowy 5 kΩ / 8 Ω / 3 W
TS: transformator sieciowy 40 VA, 170 V / 120 mA, 6,3 V / 2 A
JP: złącze zintegrowane IEC

Notes

Podstawki lamp montuje się po stronie TOP, na której nie ma innych wystających elementów. Ułatwia to wyeksponowanie lamp na górnej części obudowy i zamocowanie płytki na słupkach dystansowych o długości około 10…12 mm.

Rezystory o mocy większej niż 0,5 W trzeba odsunąć od powierzchni płytki, aby poprawić odprowadzanie ciepła. Przewody żarzenia należy prowadzić skręconą parą i możliwie daleko od przewodów sygnałowych.

Przy użyciu innych transformatorów głośnikowych może być potrzebne dobranie kondensatorów C3L/C3R w zakresie 470 pF…4,7 nF oraz ewentualna korekta elementów sprzężenia zwrotnego. Kondensatory C3L/C3R pracują przy pełnym napięciu anodowym, dlatego muszą mieć napięcie przebicia minimum 630 V, najlepiej 1 kV.

Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
W urządzeniu występuje również wysokie napięcie anodowe około 200 V DC oraz elementy nagrzewające się podczas pracy. Wszelkie pomiary, regulacje i zmiany wartości elementów wykonuj po wyłączeniu wzmacniacza i rozładowaniu kondensatorów elektrolitycznych.

Najczęściej zadawane pytania

Co zawiera wersja AVT5396 A?

AVT5396 A zawiera wyłącznie płytkę PCB. Do uruchomienia projektu trzeba samodzielnie skompletować elementy z wykazu.

Jakie lampy są potrzebne?

Podstawowo stosowane są dwie lampy ECL82, po jednej na kanał. Można zastosować także rosyjskie 6F3P albo amerykańskie 6BM8. Lampa PCL82 wymaga zmiany napięcia żarzenia na około 16 V / 0,6 A.

Jaką moc ma wzmacniacz?

Wzmacniacz osiąga około 2×1,5…2 W. W pomiarach moc znamionowa wynosi 1,5 W przy obciążeniu 8 Ω, co dobrze pasuje do cichego odsłuchu na skutecznych kolumnach.

Jakie transformatory głośnikowe są potrzebne?

Potrzebne są dwa transformatory głośnikowe 5 kΩ / 8 Ω / 3 W. Przy innych transformatorach może być konieczne dobranie kondensatorów kompensujących C3L/C3R i ewentualna korekta sprzężenia zwrotnego.

Dlaczego układ jest dobry do nauki techniki lampowej?

Konstrukcja jest zwarta i czytelna: jedna lampa na kanał zawiera triodę oraz pentodę, a projekt pokazuje podstawowe bloki wzmacniacza lampowego — stopień napięciowy, stopień mocy, sprzężenie zwrotne, żarzenie i zasilacz anodowy.

Czy projekt jest odpowiedni dla początkujących?

Tak, ale tylko dla osób, które rozumieją zasady bezpieczeństwa pracy z urządzeniami sieciowymi i lampowymi. W układzie występuje 230 V AC oraz około 200 V DC, dlatego uruchamianie wymaga szczególnej ostrożności.
