Wzmacniacz lampowy stereo 300B SET 2x5W - PCB do projektu AVT 5392
- Wzmacniacz lampowy stereo 300B SET AVT5392 o mocy 2×5 W, bez globalnej pętli sprzężenia zwrotnego, z lampami 6SN7 w przedwzmacniaczu, lampami 300B w końcówkach mocy i hybrydowym zasilaczem. Wersja A to płytki PCB do samodzielnego skompletowania elementów.
Wzmacniacz lampowy stereo 300B SET 2×5 W – płytki PCB AVT5392
Płytki drukowane do budowy stereofonicznego wzmacniacza lampowego 300B SET o mocy 2×5 W, z przedwzmacniaczem na 6SN7 i hybrydowym zasilaczem.
Klasyczny wzmacniacz 300B SET do odsłuchu stereo

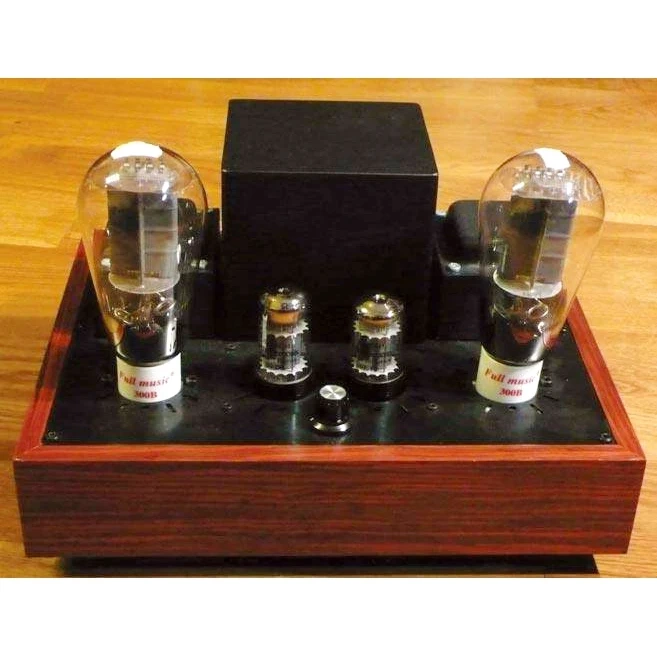

AVT5392 pozwala zbudować stereofoniczny wzmacniacz lampowy z legendarnymi triodami 300B w końcówkach mocy. Konstrukcja pracuje w układzie single-ended triode, bez globalnej pętli sprzężenia zwrotnego, co daje bezpośredni, klasyczny tor audio ceniony przez miłośników lampowego brzmienia.
Każdy kanał wykorzystuje lampę 6SN7 w przedwzmacniaczu oraz lampę 300B w stopniu mocy. Projekt zawiera osobną płytkę przedwzmacniacza, płytkę zasilacza oraz dwie płytki polaryzacji lamp mocy, a pozostałe elementy mechaniczne i wysokonapięciowe montuje się w obudowie zgodnie z wymaganiami konstrukcji lampowej.
Karta techniczna
AVT5392
AVT5392 to stereofoniczny wzmacniacz lampowy 300B SET z przedwzmacniaczem na 6SN7, hybrydowym zasilaczem i osobnymi płytkami polaryzacji lamp mocy.
| Kod projektu | AVT5392 |
|---|---|
| Wersja | A – 4 płytki drukowane PCB |
| Zawartość wersji PCB | przedwzmacniacz, zasilacz, 2× płytka polaryzacji lamp mocy |
| Typ układu | wzmacniacz lampowy stereo 300B SET |
| Moc wyjściowa | 2×5 W |
| Globalne sprzężenie zwrotne | brak globalnej pętli sprzężenia zwrotnego |
| Lampy przedwzmacniacza | 2× 6SN7, po jednej lampie na kanał |
| Lampy mocy | 2× 300B, po jednej lampie na kanał |
| Topologia końcówki | single-ended triode / SE |
| Polaryzacja lamp 300B | automatyczna, z osobnymi płytkami RK |
| Prąd anodowy lamp mocy | typowo 55…65 mA po rozgrzaniu wzmacniacza |
| Napięcie anodowe podczas uruchomienia | około 360…380 V DC względem masy na wyprowadzeniach transformatorów głośnikowych |
| Żarzenie lamp 300B | 5 V DC, osobny stabilizator LT1084CT-5 dla każdej lampy |
| Żarzenie lamp 6SN7 | około 6…7 V DC na złączu żarzenia przedwzmacniacza |
| Zasilacz | hybrydowy, prostowniki półprzewodnikowe, aktywna filtracja napięcia anodowego |
| Tranzystor aktywnego filtra | STW18NK80Z, montowany na radiatorze |
| Transformatory głośnikowe | Ra 2,5…3,5 kΩ, Ia około 60…80 mA, moc minimum 10 W |
| Transformator sieciowy | toroidalny 120 VA: 2×7 V / 2 A, 6 V / 2 A, 330 V / 0,2 A |
| Płytka przedwzmacniacza | 122×70 mm |
| Płytka zasilacza | 133×74 mm |
| Płytki polaryzacji RK | 64×22 mm, 2 szt. |
Wersja

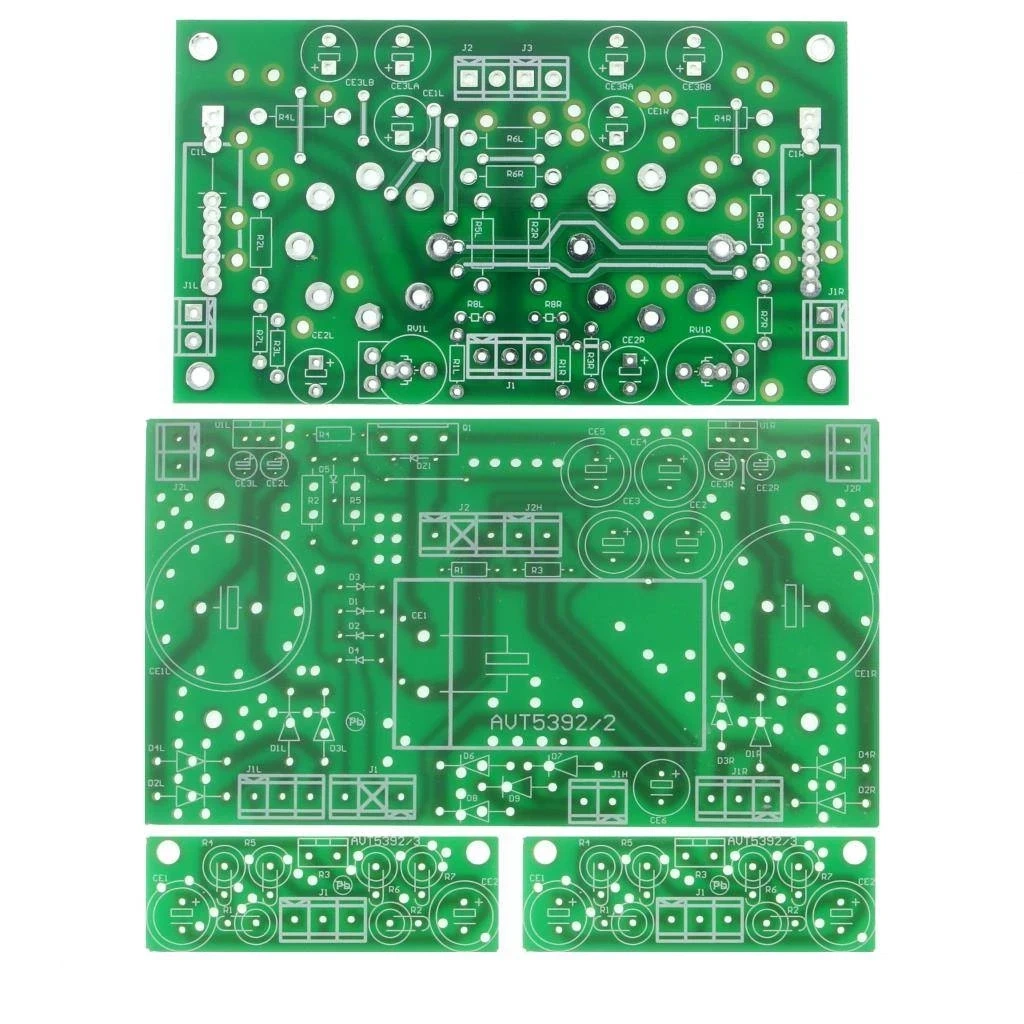

AVT5392 A – 4 płytki PCB: przedwzmacniacz, zasilacz oraz dwie płytki polaryzacji RK. Elementy elektroniczne, lampy, transformatory, podstawki, obudowę, gniazda, przewody i osprzęt montażowy trzeba skompletować osobno.
Elementy do skompletowania

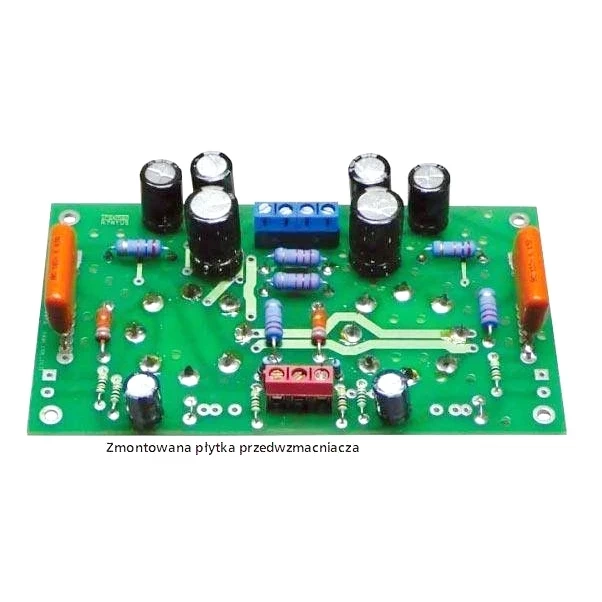

- Płytka przedwzmacniacza VacAmpSE_300B_PRE – 122×70 mm

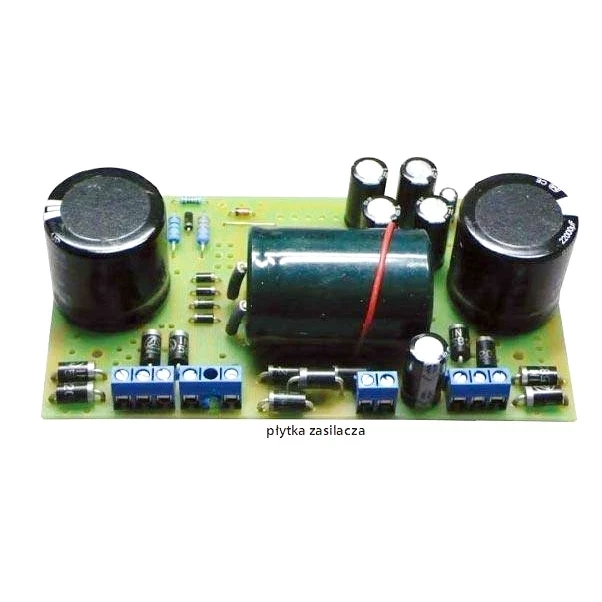

- Płytka zasilacza VacAmpSE_300B_PSU – 133×74 mm

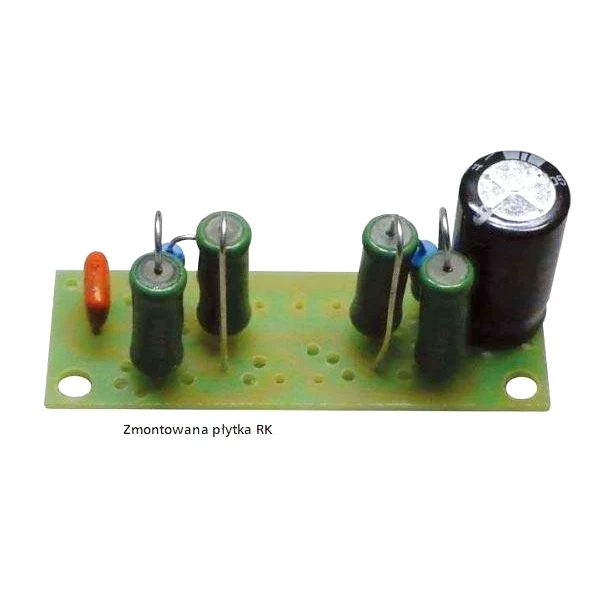

- 2× płytka polaryzacji VacAmpSE_300B_RK – 64×22 mm
- V1L, V1R: 6SN7 z podstawkami do druku
- V2L, V2R: 300B z podstawkami UX4
- TGL, TGR: transformatory głośnikowe Ra 2,5…3,5 kΩ, moc minimum 10 W
- TS: transformator sieciowy toroidalny 120 VA: 2×7 V / 2 A, 6 V / 2 A, 330 V / 0,2 A
- R1L, R1R, R7L, R7R: 470 kΩ
- R2L, R2R: 68 kΩ / 1 W
- R3L, R3R: 390 Ω
- R4L, R4R, R5L, R5R: 27 kΩ / 2 W
- R6L, R6R: 2,2 kΩ / 1 W
- R8L, R8R: 1 kΩ
- RV1L, RV1R: 100 Ω, potencjometr montażowy leżący
- C1L, C1R: 180 nF / 630 V, MKSE, MKP lub podobne
- CE1L, CE1R: 10 µF / 450 V
- CE2L, CE2R: 100 µF / 25 V
- CE3LA, CE3LB, CE3RA, CE3RB: 22 µF / 250 V
- J1: złącze ARK3/200
- J2, J3, J1L, J1R: złącze ARK2/200
- Zasilacz – R1, R3: 100 Ω
- Zasilacz – R2: 1 MΩ / 3 W
- Zasilacz – R4: 10 kΩ
- Zasilacz – R5: 27 kΩ / 2 W
- Zasilacz – CE1: 220 µF / 500 V, elektrolityczny SNAP-IN 30 mm / 105°C
- Zasilacz – CE2…CE4: 10 µF / 500 V, elektrolityczne 105°C
- Zasilacz – CE5: 10 µF / 450 V, elektrolityczny 105°C
- Zasilacz – CE6: 1 µF / 10 V, elektrolityczny 105°C
- Zasilacz – CE1L, CE1R: 10 µF / 16 V, SNAP-IN 30 mm / 105°C
- Zasilacz – CE2L, CE2R, CE3L, CE3R: 10 µF / 16 V, tantalowe
- D1…D5: UF4007
- D6…D9, D1R…D4R, D1L…D4L: 1N5820
- DZ1: dioda Zenera 15 V / 1,3 W
- Q1: STW18NK80Z, TO-247
- U1L, U1R: LT1084CT-5, TO-220
- Płytka RK – R1, R2: 22 Ω / 1 W
- Płytka RK – R3: 880 Ω / 20 W, TO-220, MP930 Caddock lub zestaw R4…R7
- Płytka RK – R4…R7: 220 Ω / 7 W, rezystory szkliwione GX7W
- Płytka RK – CE1, CE2: 47 µF / 160 V, elektrolityczne 105°C
- Płytka RK – J1: złącze ARK3/200
- RGL, RGR: 1 kΩ / 0,6 W, rezystory metalizowane
- RV1L, RV1R: 2×50 kΩ, potencjometr stereofoniczny logarytmiczny
- Rx: 150 Ω / 1 W
- Cx: 100 nF
- IEC: gniazdo IEC zespolone z wyłącznikiem i oprawą bezpiecznika
- CONL, CONR: gniazda RCA
- Gniazda głośnikowe: 2 szt.
- Radiator / wspornik dla płytek RK, tranzystora Q1 i stabilizatorów U1L/U1R
- Podkładki i tulejki izolacyjne do elementów montowanych na radiatorze
- Przewody wysokonapięciowe, przewody żarzenia, przewody ekranowane do wejść audio i potencjometru
- Metalowa obudowa połączona z przewodem ochronnym PE
Notes
Projekt składa się z czterech płytek, ale nie wszystkie elementy wzmacniacza są montowane na PCB. Transformatory głośnikowe, transformator zasilający, podstawki lamp 300B, lampy mocy, gniazda i część okablowania montuje się bezpośrednio w obudowie.
Rezystory polaryzacji lamp 300B oraz elementy zasilacza wydzielają dużo ciepła. Płytki RK, tranzystor Q1 i stabilizatory LT1084CT-5 powinny być zamocowane do radiatora / wspornika z użyciem izolacji wytrzymującej pełne napięcie anodowe.
Połączenia wejściowe i potencjometr głośności należy prowadzić przewodem ekranowanym. Przewody żarzenia powinny być skręcone, a przewody anodowe dodatkowo izolowane rurką termokurczliwą. Obudowa i wszystkie dostępne elementy metalowe muszą mieć pewne połączenie z przewodem ochronnym PE.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
W urządzeniu występują również wysokie napięcia anodowe do około 500 VDC oraz elementy nagrzewające się podczas pracy. Pomiary, regulacje i zmiany połączeń wykonuj wyłącznie po odłączeniu zasilania i rozładowaniu kondensatorów wysokonapięciowych.
Najczęściej zadawane pytania
AVT5392 A zawiera 4 płytki PCB: płytkę przedwzmacniacza, płytkę zasilacza oraz dwie płytki polaryzacji RK. Do uruchomienia projektu trzeba samodzielnie skompletować elementy z wykazu.
300B to typ bezpośrednio żarzonej triody mocy, a SET oznacza single-ended triode. W każdym kanale pracuje jedna lampa 300B w niesymetrycznym stopniu mocy, bez układu push-pull.
Do wersji stereo potrzebne są dwie lampy 6SN7 do przedwzmacniacza oraz dwie lampy 300B do końcówek mocy. Warto dobrać lampy w pary, aby ograniczyć różnice pomiędzy kanałami.
Tak. Każdy kanał wymaga transformatora głośnikowego dopasowanego do lampy 300B i impedancji używanych kolumn. Typowy zakres Ra to 2,5…3,5 kΩ, z mocą transformatora minimum 10 W.
Płytki RK odpowiadają za automatyczną polaryzację lamp 300B. Elementy w tej części pracują z dużą mocą i temperaturą, dlatego ich jakość, chłodzenie oraz poprawny montaż mają duży wpływ na bezpieczeństwo lamp mocy.
Nie jest to dobry pierwszy projekt do uruchamiania bez doświadczenia. Wzmacniacz pracuje z napięciem sieciowym 230 VAC, wysokimi napięciami anodowymi do około 500 VDC i gorącymi elementami, dlatego montaż oraz pomiary wymagają wiedzy i szczególnej ostrożności.
