Wzmacniacz lampowy słuchawkowy stereo OTL na ECL86 - PCB do projektu AVT 2744
- Lampowy wzmacniacz słuchawkowy stereo AVT2744 pracujący w klasie A, z jedną lampą ECL86 lub PCL86 na kanał, bez transformatorów wyjściowych. Wersja A to płytki PCB do samodzielnego skompletowania elementów.
Wzmacniacz lampowy słuchawkowy stereo OTL na ECL86 – płytki PCB AVT2744

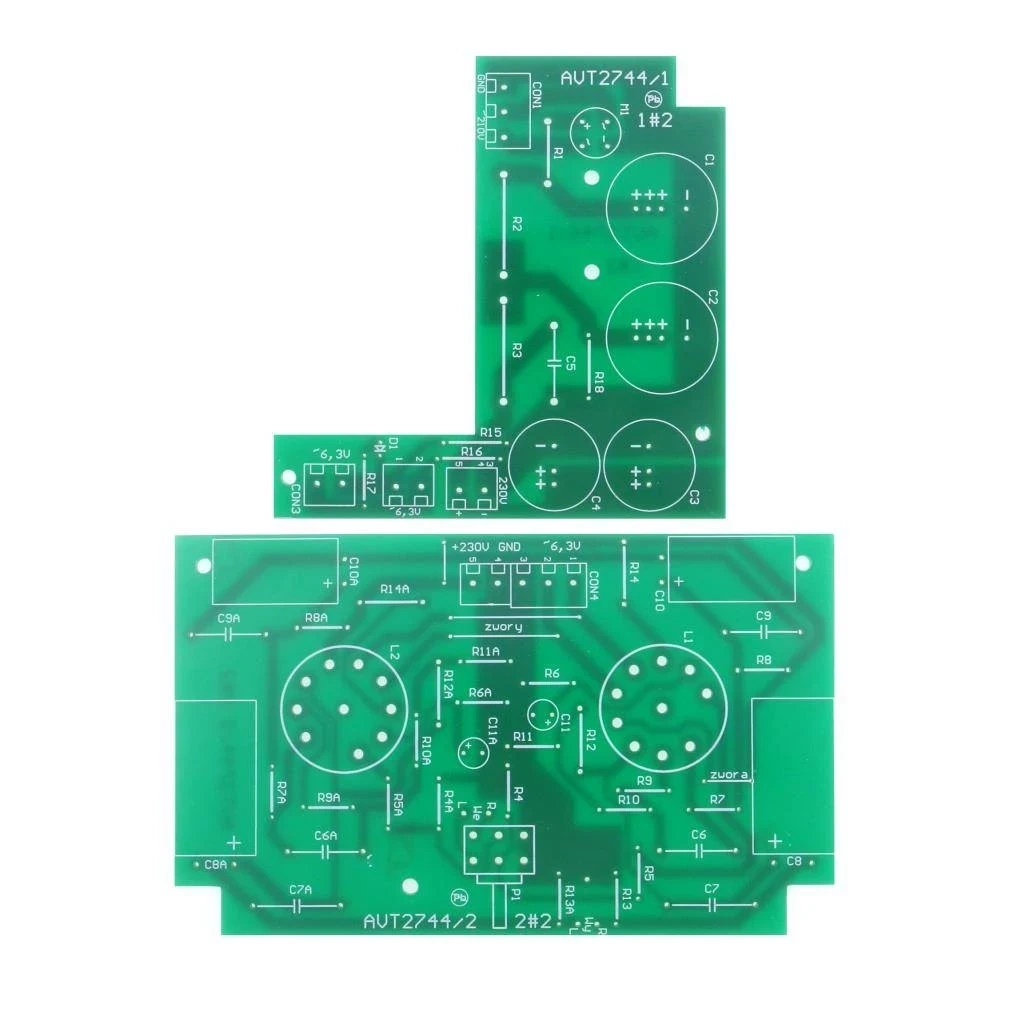

Płytki drukowane do budowy lampowego wzmacniacza słuchawkowego stereo pracującego w klasie A, z lampami ECL86 lub PCL86 i oddzielną płytką zasilacza.
Lampowy wzmacniacz słuchawkowy do odsłuchu stereo
AVT2744 pozwala zbudować stereofoniczny wzmacniacz słuchawkowy z lampowym torem audio pracującym w klasie A. Układ powstał jako konstrukcja dla osób, które chcą uzyskać charakter brzmienia lampowego w odsłuchu słuchawkowym, bez budowania pełnego wzmacniacza głośnikowego.
W każdym kanale pracuje jedna lampa ECL86 lub PCL86. Część triodowa wzmacnia sygnał wejściowy, a pentoda mocy pracuje jako wtórnik katodowy, co obniża impedancję wyjściową i pozwala zasilać słuchawki bez transformatorów wyjściowych. Projekt składa się z płytki wzmacniacza oraz płytki zasilacza.
Karta techniczna
AVT2744
AVT2744 to lampowy wzmacniacz słuchawkowy stereo klasy A, z osobną płytką wzmacniacza, płytką zasilacza i wyjściem słuchawkowym bez transformatorów wyjściowych.
| Kod projektu | AVT2744 |
|---|---|
| Wersja | A – płytki drukowane PCB |
| Typ układu | lampowy wzmacniacz słuchawkowy stereo |
| Klasa pracy | klasa A |
| Konstrukcja wyjścia | OTL – bez transformatorów wyjściowych |
| Lampy | 2× ECL86 lub 2× PCL86, po jednej lampie na kanał |
| Stopień wejściowy | trioda w układzie ze wspólną katodą |
| Stopień wyjściowy | pentoda mocy w układzie wtórnika katodowego |
| Liczba kanałów | stereo / 2 kanały |
| Regulacja głośności | potencjometr 47 kΩ/B |
| Zalecane słuchawki | słuchawki o mocy nie większej niż 100 mW; wyższa impedancja jest wskazana |
| Napięcie anodowe z transformatora | 210–220 VAC / 0,1 A |
| Napięcie po prostowaniu | około 300 V przed filtrem RC |
| Napięcie wyjściowe zasilacza po rozgrzaniu lamp | 210–230 V DC |
| Żarzenie dla ECL86 | 6,3 V / 2–2,5 A |
| Żarzenie dla PCL86 | około 13,5 V / 1,5 A |
| Transformator | minimum 40 W |
| Obudowa modelowa | Z2A lub podobna, z otworami wentylacyjnymi |
| Wymiary płytki wzmacniacza | 93×93 mm |
| Wymiary płytki zasilacza | 132×81 mm |
Wersja
AVT2744 A – płytki PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 10–20 Ω / 1 W
- R2, R3: 200–600 Ω / 5 W, dobierane
- R4, R4A: 470 kΩ / 0,25 W
- R5, R5A, R9, R9A: 1 kΩ / 0,25 W
- R6, R6A: 4,6 kΩ / 0,25 W
- R7, R7A: 100 kΩ / 0,25 W
- R8, R8A: 15–20 kΩ / 0,25 W
- R10, R10A: 470 kΩ / 0,25 W
- R11, R11A: 1,2–1,8 kΩ / 3 W, dobierane
- R12, R12A: 120–180 Ω / 1 W, dobierane
- R13, R13A: 8–10 kΩ / 1 W
- R14, R14A: 1 kΩ / 0,5 W
- R15, R16: 50–100 Ω / 0,25 W
- R17: około 750 Ω / 0,25 W, dobierany
- R18: 250 kΩ / 0,25 W
- P: potencjometr 47 kΩ/B
- C1: 220 µF / 400 V
- C2–C4: 100 µF / 400 V
- C5: 100 nF / 400 V
- C6, C6A: 100 nF / 400 V
- C7, C7A: 470 nF / 100 V
- C8, C8A: 470 µF / 100 V
- C9, C9A: 100 nF / 400 V
- C10, C10A: 22 µF / 400 V
- C11, C11A: 220 µF / 16 V, opcjonalnie
- D1: dioda elektroluminescencyjna
- Lampy ECL86 lub PCL86: 2 szt.
- Podstawki do lamp Noval, do druku: 2 szt.
- Transformator: minimum 40 W; 6,3 V / 2,5 A dla ECL86 lub 13,5 V / 1,5 A dla PCL86; 210–220 V / 0,1 A
- Wyłącznik sieciowy, podwójny
- Oprawa bezpiecznika
- Bezpiecznik miniaturowy 0,5 A
- Obudowa: typ Z2A lub podobna
- Gniazdo duży jack
- Złącza CON, zaciskowe, na wkręty, podwójne: 4 szt.
- Złącza CON, zaciskowe, na wkręty, potrójne: 2 szt.
- Mostek prostowniczy 1,5 A / 600 V
- Kabel sieciowy zasilający, zalecany trójżyłowy z odpowiednią wtyczką
Notes
Projekt składa się z płytki zasilacza oraz płytki wzmacniacza z podstawkami lampowymi. Rozdzielenie tych części ułatwia montaż w obudowie, wyprowadzenie lamp na zewnątrz oraz odsunięcie toru audio od transformatora i elementów zasilacza.
Rezystory R2 i R3 w zasilaczu oraz R11 i R11A na płytce lampowej mocno się nagrzewają. Warto montować je z odstępem od płytki i elementów wrażliwych na temperaturę, a obudowa powinna mieć skuteczne otwory wentylacyjne.
Wejścia audio należy prowadzić przewodem ekranowanym. Wyjście do gniazda słuchawkowego można poprowadzić przewodem ekranowanym albo trójżyłową skrętką. Dla słuchawek z wtykiem mini jack potrzebna jest przejściówka lub odpowiednio dobrane gniazdo.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
W zasilaczu występuje także wysokie napięcie stałe rzędu kilkuset woltów. Kondensatory wysokonapięciowe należy rozładować przed pomiarami, zmianami połączeń i dotykaniem płytki.
Najczęściej zadawane pytania
AVT2744 A zawiera płytki PCB. Do uruchomienia projektu trzeba samodzielnie skompletować elementy z wykazu, w tym lampy, podstawki, transformator, elementy zasilacza, obudowę, gniazda i przewody.
Podstawowym wyborem są lampy ECL86. Można zastosować także PCL86, ale wtedy trzeba uwzględnić inne napięcie żarzenia: około 13,5 V zamiast 6,3 V.
Pentoda mocy pracuje jako wtórnik katodowy. Taki układ pozwala uzyskać niższą impedancję wyjściową i zasilać słuchawki bez stosowania transformatorów wyjściowych.
Nie należy stosować słuchawek o mocy większej niż 100 mW. Wyższa impedancja słuchawek jest korzystna, ponieważ słuchawki są znacznym obciążeniem dla lampy wyjściowej.
Tak. Lampy, transformator i rezystory mocy wydzielają dużo ciepła, dlatego obudowa powinna mieć otwory wentylacyjne. Warto stosować kondensatory elektrolityczne o podwyższonej temperaturze pracy.
Nie jest to dobry pierwszy projekt do uruchamiania bez doświadczenia. W układzie występuje napięcie sieciowe 230 VAC oraz wysokie napięcie stałe po prostowaniu, dlatego montaż i pomiary wymagają wiedzy oraz szczególnej ostrożności.
