Wzmacniacz lampowy mono 25 W push-pull na EL36 - PCB do projektu AVT 5446
- Monofoniczny wzmacniacz lampowy AVT5446 o mocy 25 W, z przeciwsobnym stopniem mocy push-pull na lampach EL36, stopniem wstępnym i odwracaczem fazy na ECF82, pasmem 20 Hz…20 kHz. Wersja A to płytka PCB do samodzielnego skompletowania elementów.

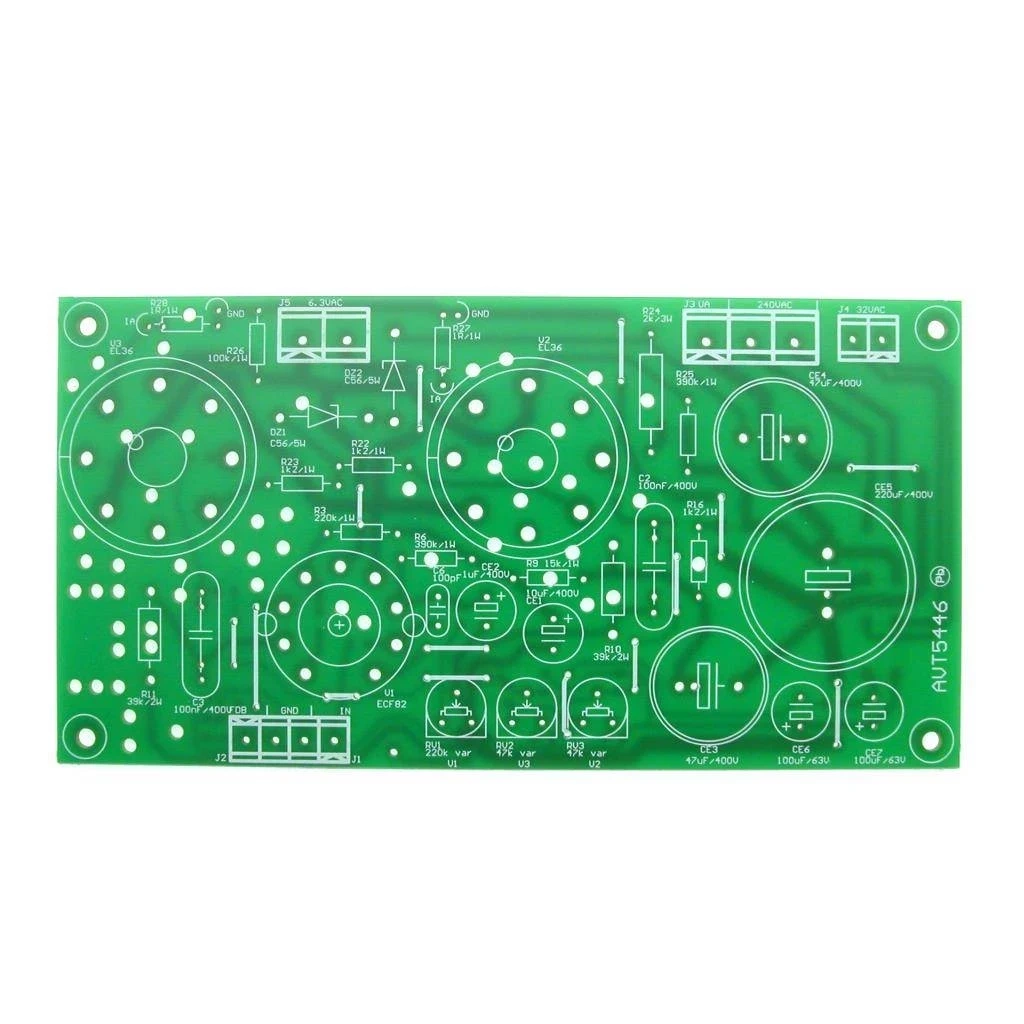

Wzmacniacz lampowy mono 25 W push-pull na EL36 – płytka PCB AVT5446
Płytka drukowana do budowy monofonicznego wzmacniacza lampowego 25 W z przeciwsobnym stopniem mocy na lampach EL36 i stopniem sterującym na ECF82.
Lampowy monoblok o dużej mocy użytkowej
AVT5446 pozwala zbudować monofoniczny wzmacniacz lampowy o mocy 25 W, przeznaczony do domowego zestawu audio lub zastosowań instrumentalnych. Konstrukcja wykorzystuje przeciwsobny stopień mocy push-pull na lampach EL36, dzięki czemu uzyskuje znacznie większą moc niż proste wzmacniacze lampowe single-ended.
Stopień wstępny i odwracacz fazy pracują na lampie ECF82. Wzmacniacz ma globalne sprzężenie zwrotne, regulację punktu pracy stopnia wstępnego oraz regulowaną polaryzację lamp mocy. Wszystkie elementy wzmacniacza i zasilacza, poza transformatorami, mieszczą się na jednej płytce PCB.
Karta techniczna
AVT5446
AVT5446 to monofoniczny wzmacniacz lampowy push-pull z lampami EL36 w stopniu mocy, lampą ECF82 w stopniu sterującym oraz zasilaczem na wspólnej płytce PCB.
| Kod projektu | AVT5446 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | wzmacniacz lampowy mono |
| Forma konstrukcji | monoblok |
| Konfiguracja stopnia mocy | push-pull / przeciwsobna |
| Lampy mocy | V2, V3: EL36 |
| Lampa sterująca | V1: ECF82, odpowiednik 6GH8 |
| Stopień wejściowy | część pentodowa ECF82 |
| Odwracacz fazy | część triodowa ECF82, układ z dzielonym obciążeniem |
| Moc wyjściowa | 25 W przy obciążeniu 8 Ω |
| Możliwa moc projektowa | 25…30 W / 8 Ω, zależnie od transformatora i regulacji |
| Pasmo przenoszenia | 20 Hz…20 kHz |
| Zniekształcenia | THD+N < 2,5% przy pełnej mocy wyjściowej |
| Sprzężenie zwrotne | globalne sprzężenie zwrotne z uzwojenia wtórnego transformatora głośnikowego |
| Polaryzacja lamp mocy | stała, regulowana potencjometrami RV2 i RV3 |
| Regulacja punktu pracy V1 | RV1, dobór punktu pracy dla najmniejszych zniekształceń |
| Prąd spoczynkowy lamp mocy | typowo 50 mA na lampę, z możliwością regulacji około 30…60 mA |
| Napięcie żarzenia | około 6,3 V AC |
| Napięcie anodowe podczas uruchamiania | około 320…350 V DC na wyprowadzeniach transformatora głośnikowego względem masy |
| Transformator zasilający | toroidalny około 100 VA, z uzwojeniami dla anody, żarzenia i polaryzacji ujemnej |
| Transformator głośnikowy | Raa 3…4 kΩ, Pwy > 30 W, Ia > 100 mA |
| Elementy poza PCB | transformator zasilający i transformator głośnikowy |
| Wymiary płytki PCB | 156×81 mm |
Wersja
AVT5446 A – płytka PCB. Elementy elektroniczne, lampy, podstawki, kapturki anodowe, transformatory, obudowę, gniazda i osprzęt montażowy trzeba skompletować osobno.
Wykaz elementów
- R1, R12, R15: 330 kΩ, SMD 1206, 1%
- R2, R8, R13, R14: 2,2 kΩ, SMD 1206, 1%
- R3: 220 kΩ / 1 W
- R4: 1,2 kΩ, SMD 1206, 1%
- R5, R29: 22 kΩ, SMD 1206, 1%
- R6, R25: 390 kΩ / 1 W
- R7: 150 kΩ, SMD 1206, 1%
- R9: 15 kΩ / 1 W
- R10, R11: 39 kΩ / 2 W
- R16, R22, R23: 1,2 kΩ / 1 W
- R17, R18: 1 MΩ, SMD 1206, 1%
- R19, R20: 47 kΩ, SMD 1206, 1%
- R21: 10 kΩ
- R24: 2,2 kΩ / 3 W
- R26: 82 kΩ / 1 W
- R27, R28: 1 Ω / 1 W
- RV1: 220 kΩ, potencjometr montażowy R=5 mm
- RV2, RV3: 47 kΩ, potencjometr montażowy R=5 mm
- C1: 18 pF, SMD 1206
- C2, C3: 100 nF / 400 V, foliowy
- C4, C5: 100 nF / 50 V, SMD 1206
- C6: 100 pF / 400 V, ceramiczny
- CE1: 10 µF / 400 V, elektrolityczny, raster 5 mm
- CE2: 1 µF / 400 V, elektrolityczny, raster 5 mm
- CE3, CE4: 33…100 µF / 400 V, elektrolityczny SNAP, D=20 mm, raster 10 mm
- CE5: 220…330 µF / 400 V, elektrolityczny SNAP, D=30 mm, raster 10 mm
- CE6, CE7: 100 µF / 63 V, elektrolityczny, raster 5 mm
- BR1, BR2: DF06S, mostek prostowniczy SMD
- D1, D2: LL4007, dioda SMD
- DZ1, DZ2: C56 / 5 W, dioda Zenera 5 W
- J1, J2, J4: złącze ARK2 / 5 mm
- J3: złącze ARK3 / 7,5 mm
- J5: złącze ARK2 / 7,5 mm
- V1: ECF82 z podstawką Noval do druku
- V2, V3: EL36 z podstawkami Octal do druku i kapturkami anodowymi
- Transformator głośnikowy Raa 3…4 kΩ, Pwy > 30 W, Ia > 100 mA
- Transformator zasilający toroidalny około 100 VA
- Przewody wysokonapięciowe o izolacji minimum 600 V
- Przewody żarzenia o przekroju minimum 1,5 mm²
- Obudowa z dobrą wentylacją i połączeniem ochronnym PE
Notes
Płytka ma wiele otworów wentylacyjnych ułatwiających cyrkulację powietrza wokół lamp. Nie należy ich zasłaniać ani usuwać, a obudowa powinna zapewniać swobodny przepływ powietrza nad płytką i lampami.
Przewody toru sygnałowego powinny być ekranowane. Przewody napięcia sieciowego 230 V AC, napięcia anodowego i wyprowadzeń anod lamp muszą mieć izolację minimum 600 V, a połączenia żarzenia powinny mieć przekrój minimum 1,5 mm².
Po uruchomieniu konieczna jest regulacja. Prąd każdej lampy mocy ustawia się osobno, mierząc spadek napięcia na rezystorach pomiarowych R27/R28. Potencjometrem RV1 można dobrać punkt pracy stopnia wejściowego pod kątem najmniejszych zniekształceń.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
W urządzeniu występują również wysokie napięcia anodowe około 320…350 V DC oraz wysoka temperatura lamp i elementów zasilacza. Pomiary, regulacje i zmiany połączeń wykonuj wyłącznie po odłączeniu zasilania i rozładowaniu kondensatorów wysokonapięciowych.
Najczęściej zadawane pytania
AVT5446 A zawiera wyłącznie płytkę PCB. Do uruchomienia projektu trzeba samodzielnie skompletować elementy z wykazu, lampy, transformatory, obudowę, gniazda, przewody i osprzęt montażowy.
Nie. AVT5446 jest monofonicznym wzmacniaczem lampowym w formie monobloku. Do budowy wzmacniacza stereo potrzebne są dwa identyczne kanały.
W stopniu wejściowym i odwracaczu fazy pracuje lampa ECF82, a w przeciwsobnym stopniu mocy dwie lampy EL36. Dla EL36 potrzebne są podstawki Octal oraz kapturki anodowe.
Potrzebny jest transformator push-pull o Raa 3…4 kΩ, mocy wyjściowej ponad 30 W i dopuszczalnym prądzie anodowym powyżej 100 mA. Dobór transformatora ma duży wpływ na pasmo, stabilność i zniekształcenia.
Tak. Trzeba ustawić prąd spoczynkowy każdej lampy mocy potencjometrami RV2 i RV3 oraz dobrać punkt pracy stopnia wejściowego potencjometrem RV1. Regulacje wykonuje się przy zachowaniu szczególnej ostrożności.
Nie jest to dobry pierwszy projekt do uruchamiania bez doświadczenia. Wzmacniacz pracuje z napięciem sieciowym 230 V AC, wysokim napięciem anodowym i wysoką temperaturą lamp, dlatego montaż oraz pomiary wymagają wiedzy i szczególnej ostrożności.
