Wzmacniacz do generatora impulsów 10A / 50V - zlutowany KIT AVT 1961
- Wzmacniacz do generatora impulsów AVT1961 zwiększa obciążalność wyjścia generatora przebiegów prostokątnych, umożliwiając sterowanie odbiornikami do 10A. Wersja C to zlutowany układ do montażu w obudowie, sterowniku lub własnym urządzeniu wykonawczym.
Wzmacniacz do generatora impulsów 10 A / 50 V – zlutowany AVT1961
Zlutowany moduł wykonawczy, który zwiększa obciążalność generatora impulsów prostokątnych i pozwala sterować odbiornikami do 10 A oraz 0–50 V.
Stopień mocy do generatora przebiegów prostokątnych
AVT1961 zwiększa obciążalność wyjścia generatora impulsów prostokątnych i pozwala sterować odbiornikami, których generator nie może zasilić bezpośrednio. Moduł może załączać obciążenia wymagające prądu do 10 A.
Zlutowana wersja ułatwia montaż w sterowniku, obudowie lub własnym urządzeniu wykonawczym. Wyjście działa jako klucz do minusa zasilania, dlatego moduł sprawdza się przy elektromagnesach, elektrozaworach, silnikach, żarówkach, grzałkach oraz modułach LED i Power LED.
Karta techniczna
AVT1961

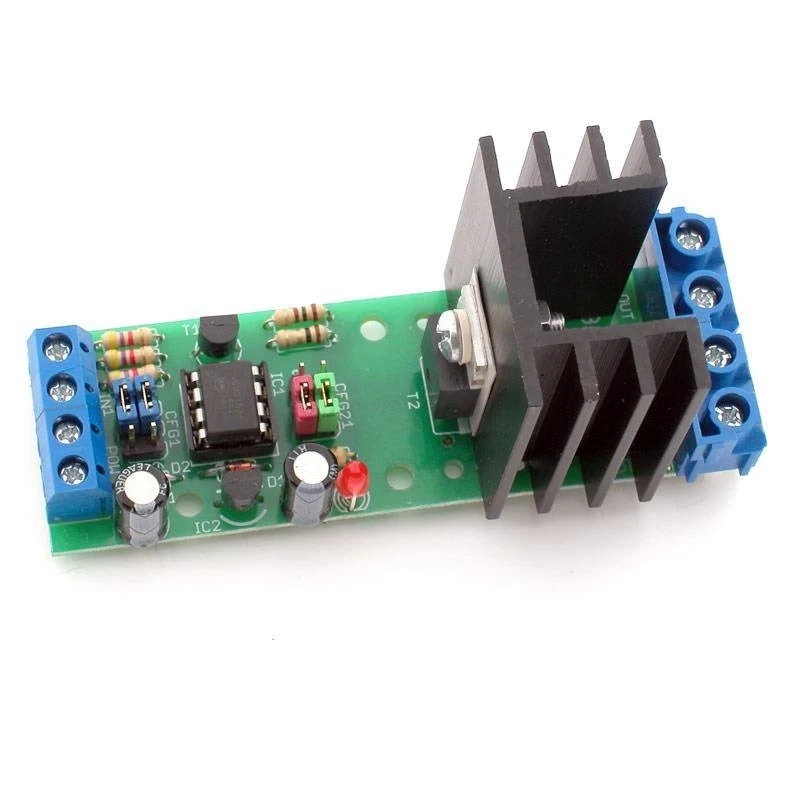

AVT1961 to moduł wykonawczy do generatora impulsów prostokątnych, z driverem MOSFET MC33152 i tranzystorem wykonawczym IRF1405.
| Kod projektu | AVT1961 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | wzmacniacz / stopień wykonawczy do generatora impulsów |
| Sygnał sterujący | prostokątny, 3–12 V |
| Maksymalny prąd wyjściowy | 10 A |
| Zakres napięcia wyjściowego | 0–50 V |
| Stan aktywny wyjścia | minus zasilania |
| Minimalny czas impulsu | 1 µs |
| Maksymalna częstotliwość przebiegu | 500 kHz |
| Zasilanie bloku sterującego | 10–18 V |
| Zasilanie stopnia wyjściowego | 0–50 V, dobrane do odbiornika |
| Driver MOSFET | MC33152 |
| Tranzystor wykonawczy | IRF1405 |
| Konfiguracja | CFG1: NORM / NEG, CFG2: FAST / SLOW oraz 1POW / 2POW |
Wersja
AVT1961 C – zlutowany układ. Wersja zawiera zmontowany wzmacniacz do generatora impulsów, przeznaczony do montażu w obudowie, sterowniku lub własnym urządzeniu wykonawczym. Do pracy wymaga dobrania zasilania sterującego, zasilania stopnia wyjściowego oraz odbiornika zgodnego z parametrami modułu.
Notes
CFG1 pozwala wybrać sterowanie normalne NORM albo zanegowane NEG. W konfiguracji NORM dodatni impuls na wejściu załącza wyjście, a w konfiguracji NEG aktywny jest stan niski.
CFG2 umożliwia wybór szybkości przełączania FAST lub SLOW. FAST daje strome zbocza i mniejsze straty w MOSFET, natomiast SLOW ogranicza zakłócenia przy obciążeniach indukcyjnych kosztem większych strat mocy.
T2 i D4 muszą być skutecznie chłodzone i odizolowane elektrycznie od radiatora. Przy pracy z dużym prądem warto zadbać o odpowiedni przekrój przewodów oraz pewne połączenia śrubowe.
Uwaga: moduł może sterować odbiornikami o dużym prądzie i napięciu do 50 V. Przed uruchomieniem sprawdź ustawienie zworek, polaryzację zasilania, parametry odbiornika, chłodzenie T2 i D4 oraz izolację elementów od radiatora, aby ograniczyć ryzyko uszkodzenia układu, zasilacza lub odbiornika.
Najczęściej zadawane pytania
AVT1961 C to zlutowany układ wzmacniacza do generatora impulsów. Wymaga podłączenia sygnału sterującego, zasilania bloku sterującego, zasilania stopnia wyjściowego oraz odbiornika dobranego do prądu i napięcia pracy.
Moduł zwiększa obciążalność generatora impulsów prostokątnych. Pozwala sterować odbiornikami, których generator nie może zasilić bezpośrednio, np. elektromagnesami, elektrozaworami, silnikami, żarówkami, grzałkami i modułami LED.
Wyjście pracuje jako klucz do minusa zasilania. Plus zasilania jest stale doprowadzony do odbiornika, a moduł w stanie aktywnym dołącza drugi zacisk odbiornika do minusa.
FAST sprawdza się, gdy potrzebne są strome zbocza i mniejsze straty w tranzystorze MOSFET. SLOW warto wybrać przy obciążeniach indukcyjnych, gdy ważniejsze jest ograniczenie zakłóceń.
Blok sterujący wymaga 10–18 V, a stopień wyjściowy 0–50 V dobranych do odbiornika. Jeżeli napięcie stopnia wyjściowego mieści się w zakresie 10–18 V, można użyć konfiguracji 1POW; w pozostałych przypadkach należy zastosować konfigurację 2POW z oddzielnym zasilaniem sterowania.
Moduł nie jest optymalny do obciążeń o charakterze pojemnościowym, np. przetworników piezoelektrycznych. W wielu przypadkach pomaga dołączenie równolegle z odbiornikiem rezystora mocy o małej rezystancji.
