Wzmacniacz do generatora impulsów 10A / 50V - KIT AVT 1961
- Wzmacniacz do generatora impulsów AVT1961 zwiększa obciążalność wyjścia generatora przebiegów prostokątnych, umożliwiając sterowanie odbiornikami do 10 A i 0–50 V. Wersja B to KIT z płytką PCB i elementami do lutowania.
Wzmacniacz do generatora impulsów 10 A / 50 V – zestaw KIT AVT1961
Zestaw elementów do budowy modułu wykonawczego, który zwiększa obciążalność generatora impulsów prostokątnych i pozwala sterować odbiornikami do 10 A oraz 0–50 V.
Stopień mocy do generatora przebiegów prostokątnych
AVT1961 pozwala sterować odbiornikami, których bezpośrednie podłączenie do generatora impulsów byłoby niemożliwe ze względu na zbyt małą obciążalność wyjścia generatora. Moduł nadaje się do pracy z przebiegami prostokątnymi i może załączać obciążenia wymagające prądu do 10 A.
Wyjście działa jako klucz do minusa zasilania: plus zasilania jest doprowadzony do odbiornika, a aktywny stan wyjścia dołącza drugi zacisk odbiornika do minusa. Takie rozwiązanie sprawdza się przy elektromagnesach, elektrozaworach, silnikach, żarówkach, grzałkach oraz modułach LED i Power LED.
Karta techniczna
AVT1961
AVT1961 to moduł wykonawczy do generatora impulsów prostokątnych, z driverem MOSFET MC33152 i tranzystorem wykonawczym IRF1405.
| Kod projektu | AVT1961 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | wzmacniacz / stopień wykonawczy do generatora impulsów |
| Sygnał sterujący | prostokątny, 3–12 V |
| Maksymalny prąd wyjściowy | 10 A |
| Zakres napięcia wyjściowego | 0–50 V |
| Stan aktywny wyjścia | minus zasilania |
| Minimalny czas impulsu | 1 µs |
| Maksymalna częstotliwość przebiegu | 500 kHz |
| Zasilanie bloku sterującego | 10–18 V |
| Zasilanie stopnia wyjściowego | 0–50 V, dobrane do odbiornika |
| Driver MOSFET | MC33152 |
| Tranzystor wykonawczy | IRF1405 |
| Konfiguracja | CFG1: NORM / NEG, CFG2: FAST / SLOW oraz 1POW / 2POW |
Wersja

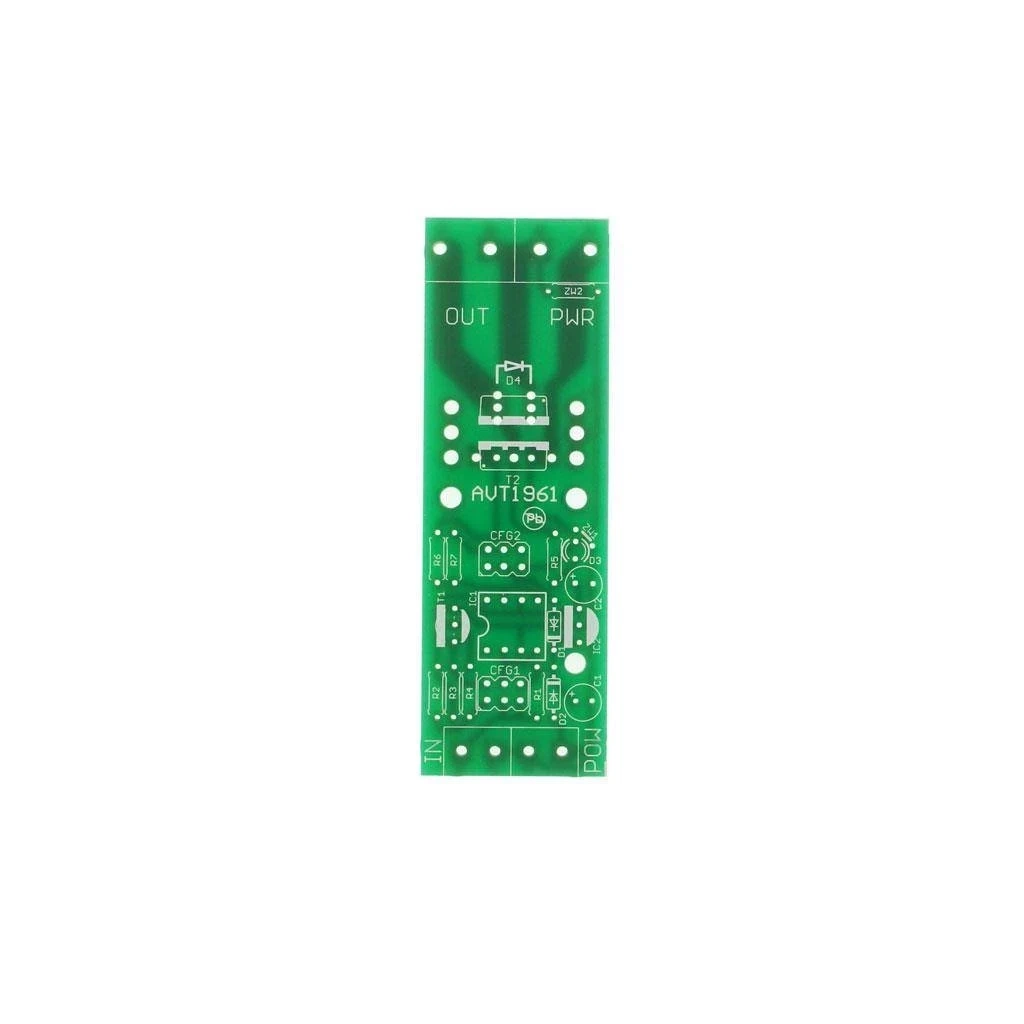

AVT1961 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania wzmacniacza do generatora impulsów. Moduł jest przeznaczony do sterowania odbiornikami o większym poborze prądu, dlatego wymaga starannego montażu toru wyjściowego, poprawnego chłodzenia i właściwego ustawienia zworek.
Notes
CFG1 pozwala wybrać sterowanie normalne NORM albo zanegowane NEG. W konfiguracji NORM dodatni impuls na wejściu załącza wyjście, a w konfiguracji NEG aktywny jest stan niski.
CFG2 umożliwia wybór szybkości przełączania FAST lub SLOW. FAST daje strome zbocza i mniejsze straty w MOSFET, natomiast SLOW ogranicza zakłócenia przy obciążeniach indukcyjnych kosztem większych strat mocy.

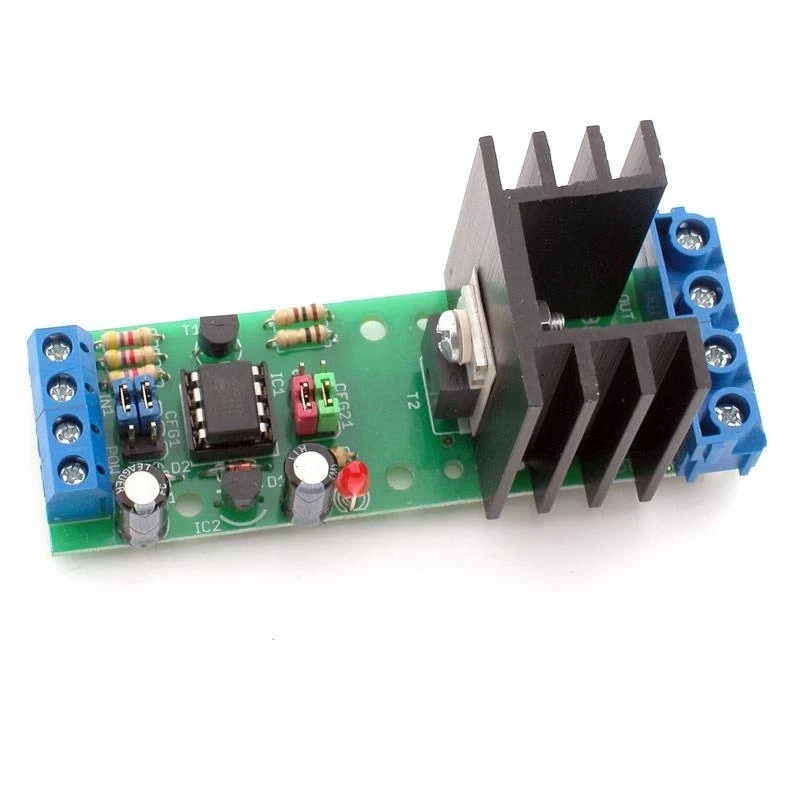

T2 i D4 należy zamontować po przeciwnych stronach radiatora oraz odizolować elektrycznie od radiatora. W torze wyjściowym warto pocynować ścieżki, ponieważ pracują z dużym prądem.
Uwaga: moduł może sterować odbiornikami o dużym prądzie i napięciu do 50 V. Przed uruchomieniem sprawdź ustawienie zworek, polaryzację zasilania, parametry odbiornika, chłodzenie T2 i D4 oraz izolację elementów od radiatora, aby ograniczyć ryzyko uszkodzenia układu, zasilacza lub odbiornika.
Najczęściej zadawane pytania
AVT1961 B to zestaw KIT z płytką PCB oraz elementami do montażu wzmacniacza do generatora impulsów. Do uruchomienia potrzebne są także odpowiednie zasilanie sterowania, zasilanie stopnia wyjściowego oraz odbiornik dobrany do parametrów modułu.
Moduł zwiększa obciążalność generatora impulsów prostokątnych. Pozwala sterować odbiornikami, których generator nie może zasilić bezpośrednio, np. elektromagnesami, elektrozaworami, silnikami, żarówkami, grzałkami i modułami LED.
Wyjście pracuje jako klucz do minusa zasilania. Plus zasilania jest stale doprowadzony do odbiornika, a moduł w stanie aktywnym dołącza drugi zacisk odbiornika do minusa.
FAST sprawdza się, gdy potrzebne są strome zbocza i mniejsze straty w tranzystorze MOSFET. SLOW warto wybrać przy obciążeniach indukcyjnych, gdy ważniejsze jest ograniczenie zakłóceń.
Blok sterujący wymaga 10–18 V, a stopień wyjściowy 0–50 V dobranych do odbiornika. Jeżeli napięcie stopnia wyjściowego mieści się w zakresie 10–18 V, można użyć konfiguracji 1POW; w pozostałych przypadkach należy zastosować konfigurację 2POW z oddzielnym zasilaniem sterowania.
Moduł nie jest optymalny do obciążeń o charakterze pojemnościowym, np. przetworników piezoelektrycznych. W wielu przypadkach pomaga dołączenie równolegle z odbiornikiem rezystora mocy o małej rezystancji.
