Wzmacniacz audio mono TDA20xx 14/22/35 W – płytka PCB AVT1597

Wspólna płytka drukowana do budowy wzmacniacza audio mono z układem TDA2030, TDA2040 albo TDA2050.

Jedna płytka, trzy warianty mocy

AVT1597 to płytka PCB do zbudowania monofonicznego wzmacniacza mocy audio z popularnej rodziny TDA20xx. Ta sama płytka pozwala wykonać wersję 14 W z TDA2030, 22 W z TDA2040 albo 35 W z TDA2050, zależnie od dobranego układu scalonego i wartości elementów.

Moduł sprawdzi się jako końcówka mocy do prostych konstrukcji audio, aktywnych głośników, napraw starszego sprzętu grającego albo projektów edukacyjnych. Ma niewielką liczbę elementów zewnętrznych, kompaktowe wymiary i pracuje z obciążeniem 4 Ω.

14 / 22 / 35 W Wersja mocy zależna od układu TDA2030, TDA2040 albo TDA2050

Mono, 4 Ω Jednokanałowy wzmacniacz do głośnika lub kolumny 4 Ω

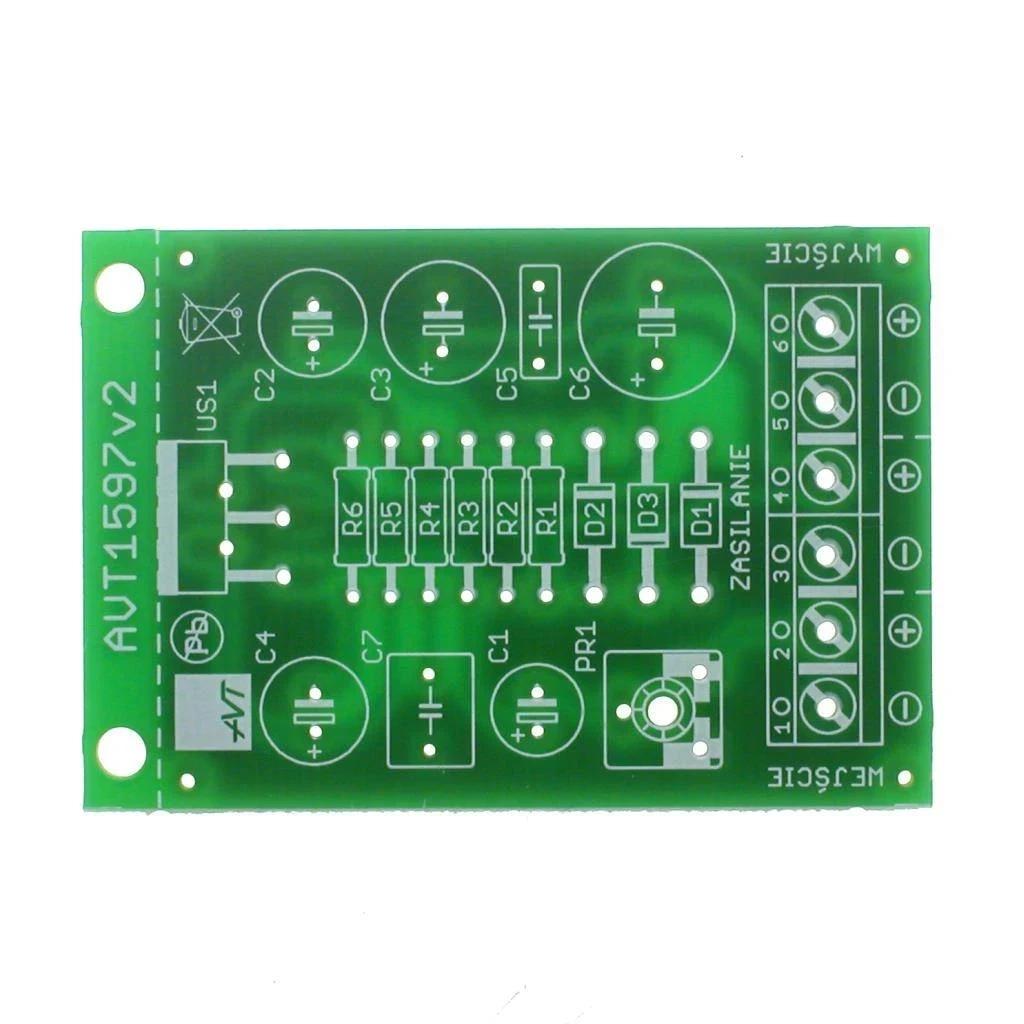

Płytka 56×38 mm Kompaktowa PCB do małych konstrukcji audio i napraw

Skala trudności 2/6

Szacowany czas montażu 1 h

Karta techniczna
AVT1597

AVT1597 A to wspólna płytka PCB do trzech wariantów wzmacniacza audio mono z układami TDA20xx. Dobór układu scalonego i elementów określa docelową moc oraz wymagany zakres napięcia zasilania.

Kod projektu	AVT1597
Wersja	A – płytka drukowana PCB
Typ układu	wzmacniacz mocy audio mono
Rodzina układów scalonych	TDA20xx
Wariant 14 W	AVT1597/1 – TDA2030
Wariant 22 W	AVT1597/2 – TDA2040
Wariant 35 W	AVT1597/3 – TDA2050
Liczba kanałów	1 kanał / mono
Impedancja obciążenia	4 Ω
Zasilanie dla TDA2030	12…30 V DC
Zasilanie dla TDA2040	12…35 V DC
Zasilanie dla TDA2050	12…40 V DC
Regulacja	potencjometr montażowy PR / PR1
Złącza	CON1…CON3: DG301-5.0/2
Zabezpieczenia układów TDA20xx	przed zwarciem, przepięciami i przegrzaniem
Radiator	wymagany dla układu scalonego mocy
Skala trudności	2/6
Wymiary płytki PCB	56×38 mm

Pobierz dokumentację PDF

Wersja

AVT1597 A – płytka PCB. Elementy elektroniczne z poniższych wykazów trzeba skompletować osobno. Ta sama płytka PCB obsługuje trzy warianty: AVT1597/1 z TDA2030, AVT1597/2 z TDA2040 oraz AVT1597/3 z TDA2050.

Wykaz elementów – AVT1597/1, 14 W z TDA2030

R1–R3: 100 kΩ
R4: 1 Ω
R5: 150 kΩ
R6: 4,7 kΩ
PR: potencjometr montażowy 20 kΩ
C1: 1 µF
C2: 22 µF
C3: 1000 µF
C4: 2,2 µF
C5: 100 nF
C6: 2200 µF
C7: 220 nF
U1: TDA2030
D1–D3: 1N4007
CON1–CON3: DG301-5.0/2
Radiator z elementami montażowymi

Wykaz elementów – AVT1597/2, 22 W z TDA2040

R1–R3: 22 kΩ
R4: 4,7 Ω
R5: 20 kΩ
R6: 680 Ω
PR: potencjometr montażowy 20 kΩ
C1: 2,2 µF
C2: 22 µF
C3: 1000 µF
C4: 22 µF
C5: 100 nF
C6: 2200 µF
C7: 100 nF
U1: TDA2040
D1–D3: 1N4007
CON1–CON3: DG301-5.0/2
Radiator z elementami montażowymi

Wykaz elementów – AVT1597/3, 35 W z TDA2050

R1–R3: 22 kΩ
R4: 2,2 Ω
R5: 20 kΩ
R6: 680 Ω
PR1: potencjometr montażowy 20 kΩ
C1: 2,2 µF
C2: 100 µF
C3: 1000 µF
C4: 22 µF
C5: 100 nF
C6: 1000 µF
C7: 470 nF
U1: TDA2050
D1–D3: 1N4007
CON1–CON3: DG301-5.0/2
Radiator z elementami montażowymi

Notes

Dobór elementów musi odpowiadać wybranemu układowi scalonemu. Warianty TDA2030, TDA2040 i TDA2050 korzystają z tej samej płytki, ale różnią się wartościami rezystorów, kondensatorów i zakresem napięcia zasilania.

Układ scalony mocy trzeba zamocować do radiatora przed ostatecznym uruchomieniem. Im wyższa moc i napięcie zasilania, tym ważniejsze jest dobre odprowadzanie ciepła oraz poprawny montaż izolacyjny, gdy wymaga tego zastosowany radiator lub obudowa.

Moduł jest przystosowany do głośnika lub kolumny o impedancji 4 Ω. Do pracy stereo potrzebne są dwa niezależne moduły, po jednym na każdy kanał.

Uwaga: układ scalony wzmacniacza mocy wymaga radiatora. Nie uruchamiaj modułu przy większej mocy bez poprawnego chłodzenia. Dobierz napięcie zasilania do użytego układu TDA2030, TDA2040 albo TDA2050 i nie przekraczaj zakresu zasilania właściwego dla wybranej wersji.
