Wzmacniacz audio mono 35W z TDA2050 - zlutowany KIT AVT 1597/3
- Wzmacniacz audio mono 35 W z TDA2050 – zlutowany AVT1597/3 to moduł do montażu w urządzeniu audio, do głośnika 4 Ω i zasilania 12…40 V DC.
Wzmacniacz audio mono 35 W z TDA2050 – zlutowany AVT1597/3

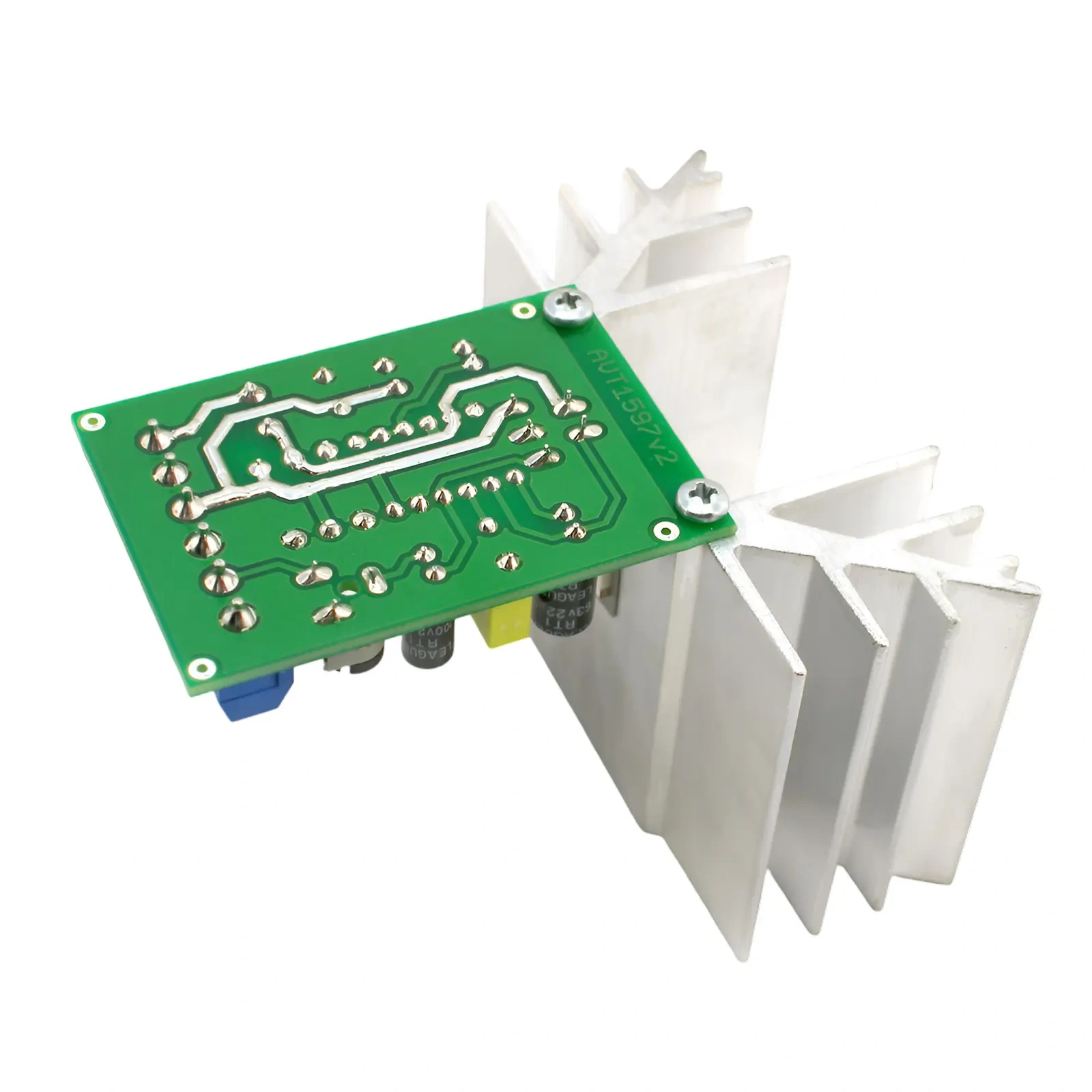

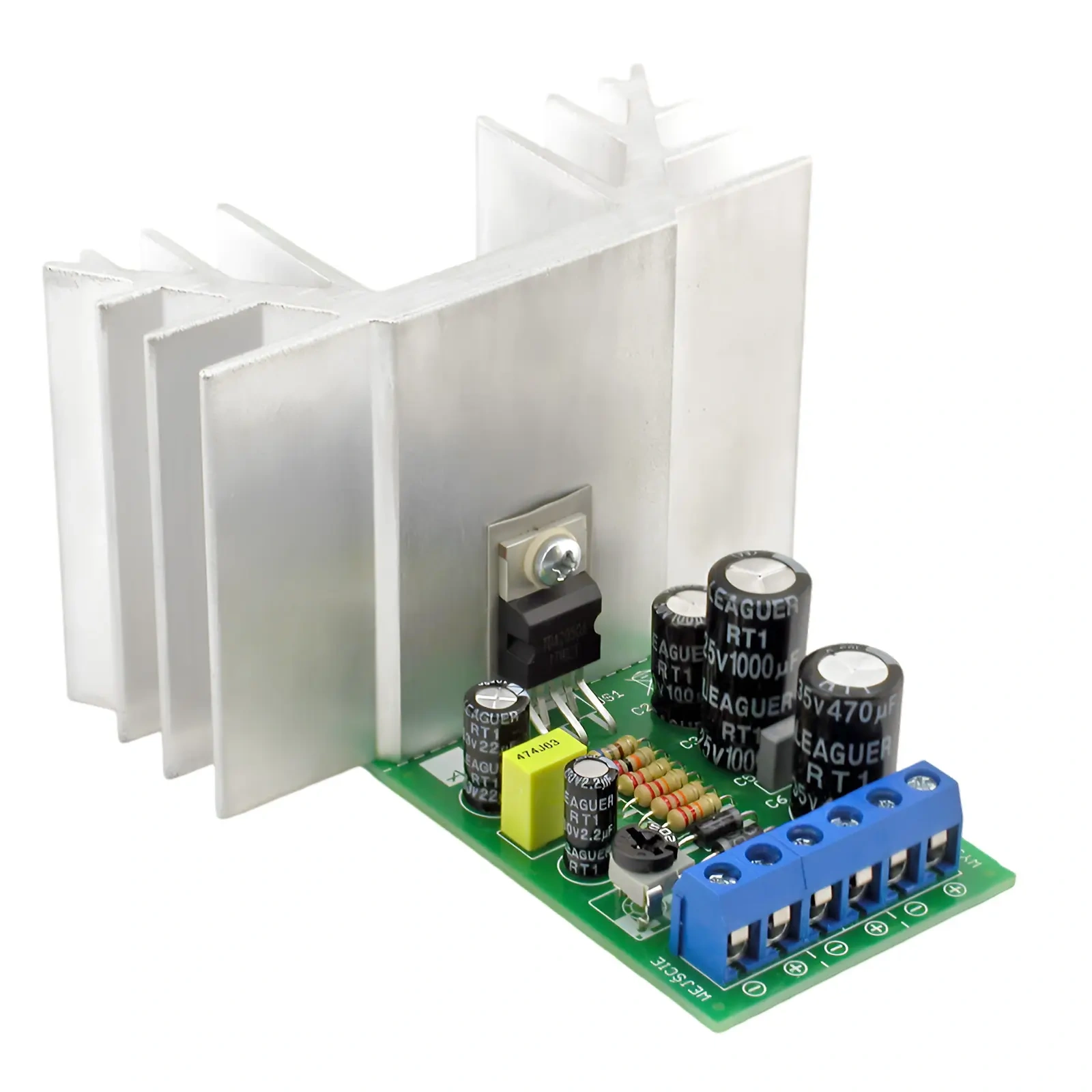

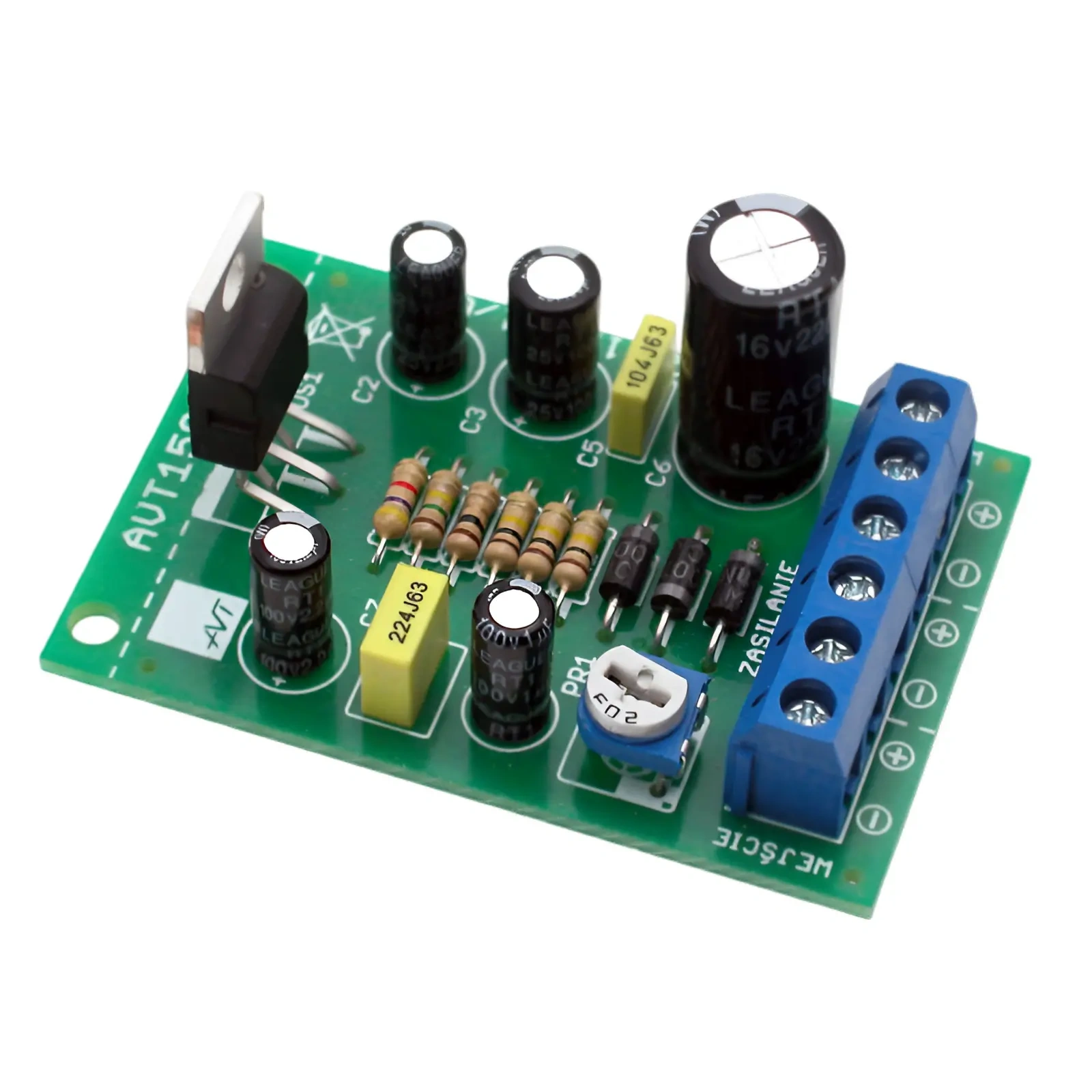

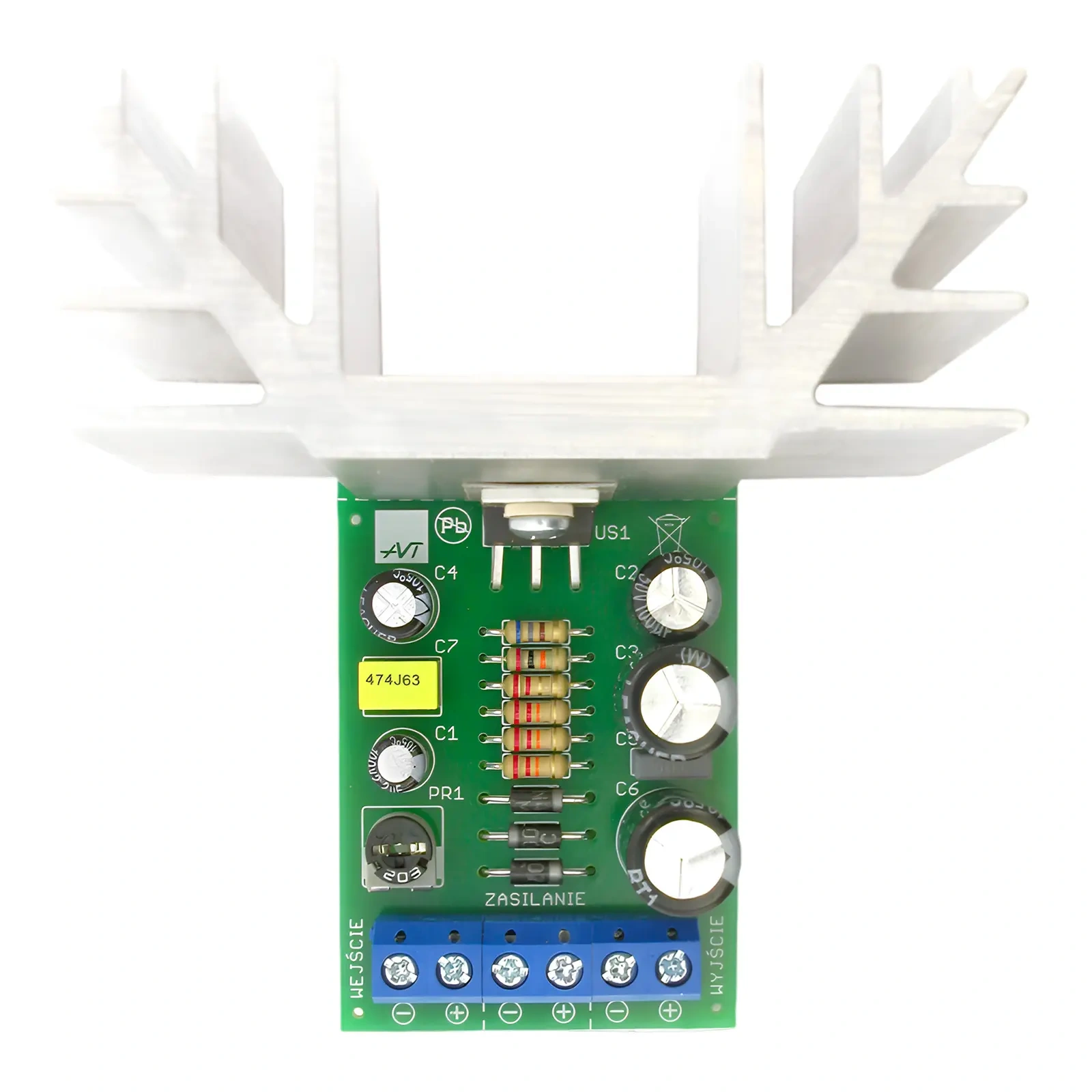

Zlutowany moduł najmocniejszego wariantu AVT1597 – monofonicznego wzmacniacza mocy audio z układem TDA2050.
Zlutowany wzmacniacz mono 35 W z TDA2050
AVT1597/3 to zlutowany układ wzmacniacza audio mono z TDA2050. To najmocniejsza wersja z rodziny AVT1597, przeznaczona do aktywnych kolumn, prostych subwooferów, monofonicznych końcówek mocy i konstrukcji audio wymagających większego zapasu mocy.
Moduł pracuje z głośnikiem 4 Ω i zasilaniem 12…40 V DC. Wyższa moc wymaga solidnego zasilacza i skutecznego radiatora. Układ TDA2050 ma zabezpieczenia wewnętrzne, ale poprawna integracja mechaniczna i termiczna pozostaje kluczowa dla stabilnej pracy.
Karta techniczna
AVT1597/3
Zlutowany moduł wzmacniacza audio mono z układem TDA2050, przeznaczony do integracji z zasilaczem, głośnikiem, wejściem audio i radiatorem w docelowym urządzeniu.
| Kod projektu | AVT1597/3 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | wzmacniacz mocy audio mono |
| Układ scalony | TDA2050 |
| Moc wyjściowa | 35 W |
| Liczba kanałów | 1 kanał / mono |
| Impedancja obciążenia | 4 Ω |
| Zasilanie | 12…40 V DC |
| Zabezpieczenia | zwarcie, przepięcia, przegrzanie |
| Radiator | wymagany, dobrany do największej mocy |
| Wymiary płytki PCB | 56×38 mm |
Notes
Wersja
AVT1597/3 C – zlutowany układ. Wersja zawiera zmontowany moduł wzmacniacza mono 35 W z układem TDA2050. Moduł nie jest samodzielnym urządzeniem w obudowie – wymaga podłączenia zasilania 12…40 V DC, głośnika 4 Ω, wejścia audio, skutecznego radiatora i montażu w docelowej konstrukcji.
Wskazówki techniczne
Wersja z TDA2050 ma największą moc w rodzinie AVT1597, dlatego wymaga zasilacza o odpowiedniej wydajności prądowej i radiatora dobranego z zapasem.
Do pracy stereo potrzebne są dwa moduły. Przy montażu dwóch kanałów w jednej obudowie należy przewidzieć odprowadzanie ciepła z obu układów scalonych.
Przed uruchomieniem sprawdź polaryzację zasilania, poprawność podłączenia głośnika i brak zwarć na wyjściu.

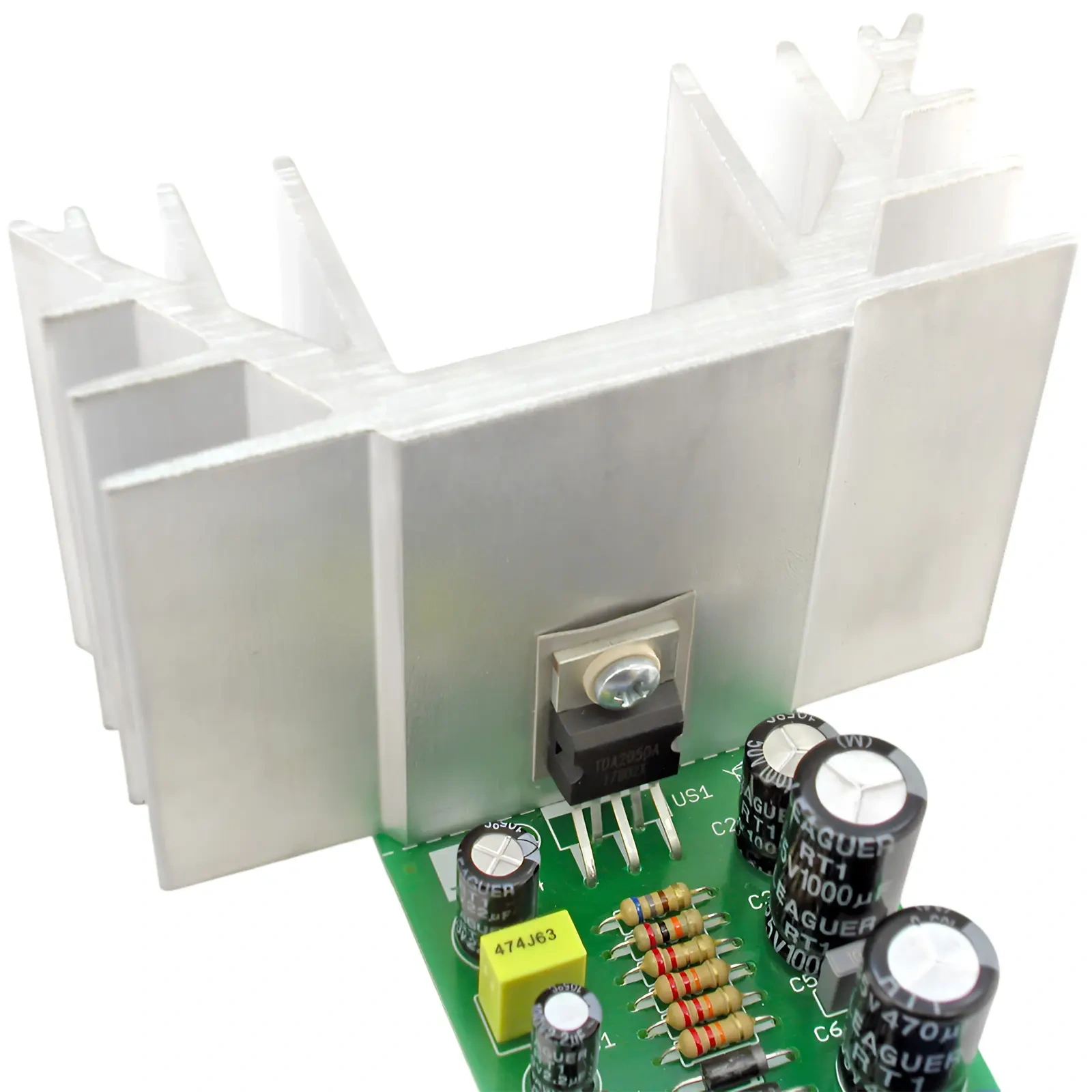

Uwaga: układ scalony TDA2050 wymaga skutecznego radiatora. Nie uruchamiaj modułu przy większej mocy bez poprawnego chłodzenia. Zastosuj zasilanie z zakresu 12…40 V DC i nie zwieraj wyjścia głośnikowego.
Najczęściej zadawane pytania
AVT1597/3 C to zlutowany moduł wzmacniacza mono 35 W z układem TDA2050.
Nie. To zlutowany układ do montażu w obudowie lub własnym urządzeniu audio. Wymaga zasilacza, głośnika, wejścia sygnału i skutecznego radiatora.
Nie. To wzmacniacz mono. Do stereo potrzebne są dwa moduły.
Tak. TDA2050 wymaga skutecznego radiatora, ponieważ jest to najmocniejszy wariant z rodziny AVT1597.
