Wzmacniacz audio mono 22W z TDA2040 - zlutowany KIT AVT 1597/2
- Wzmacniacz audio mono 22 W z TDA2040 – zlutowany AVT1597/2 to moduł do montażu w urządzeniu audio, do głośnika 4 Ω i zasilania 12…35 V DC.
Wzmacniacz audio mono 22 W z TDA2040 – zlutowany AVT1597/2

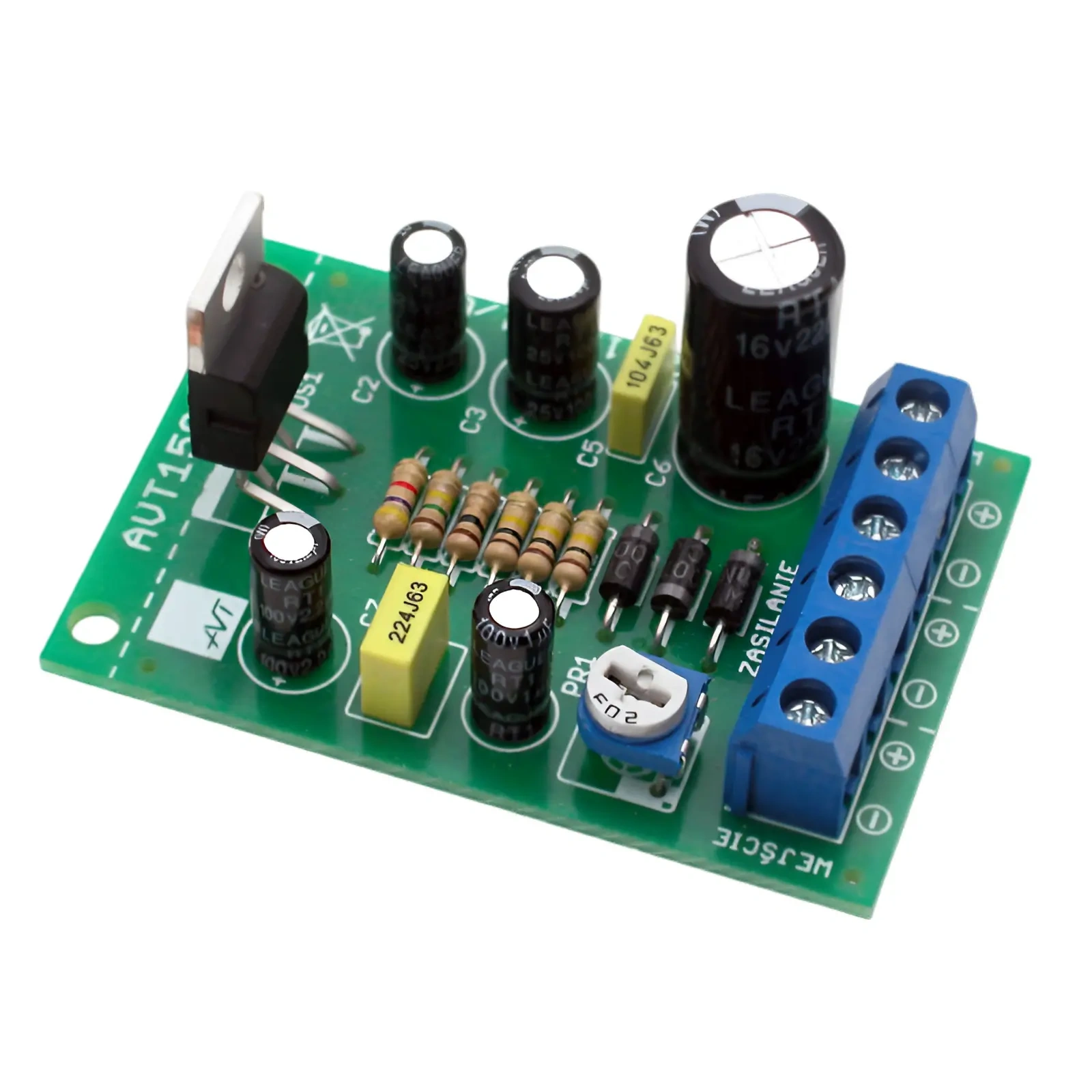

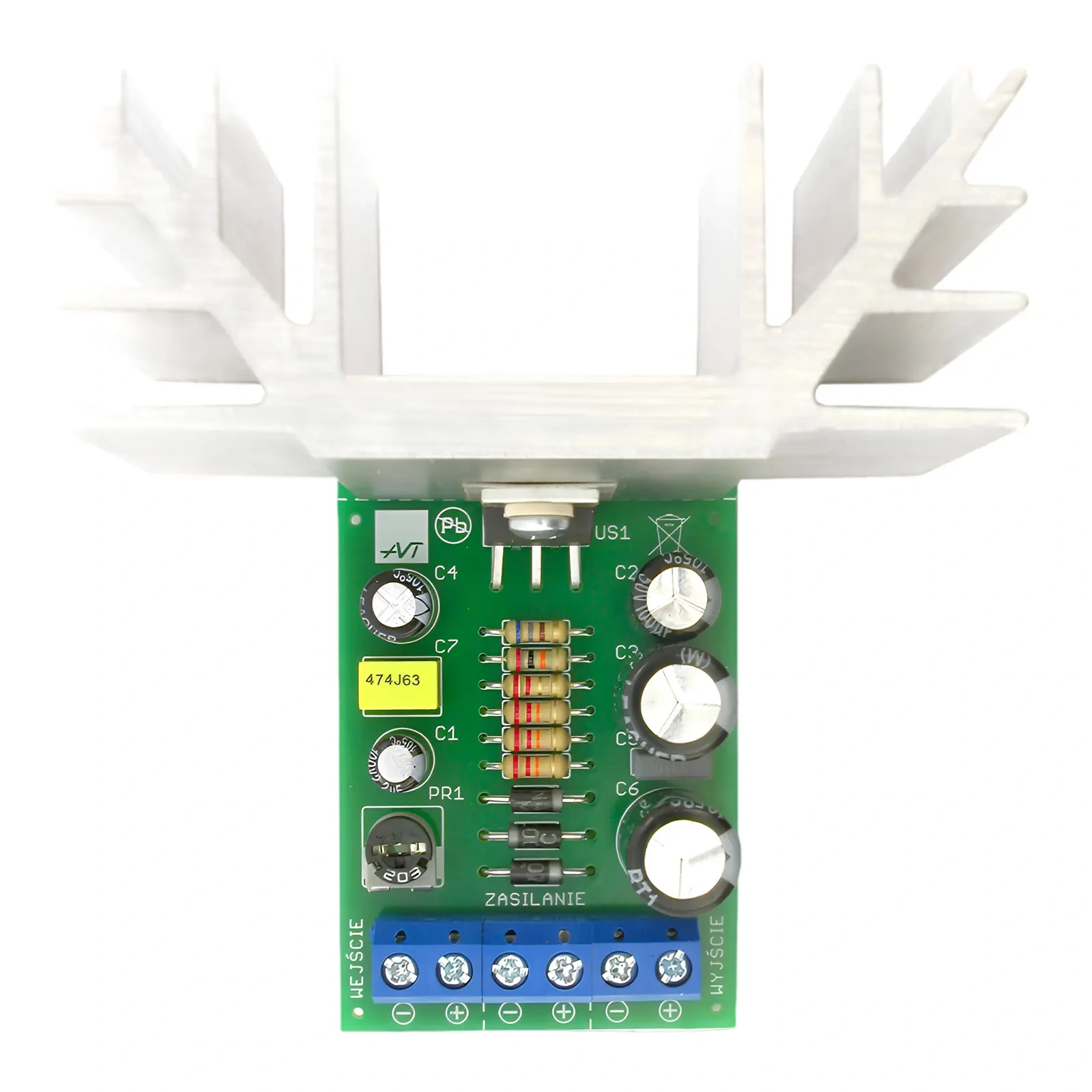

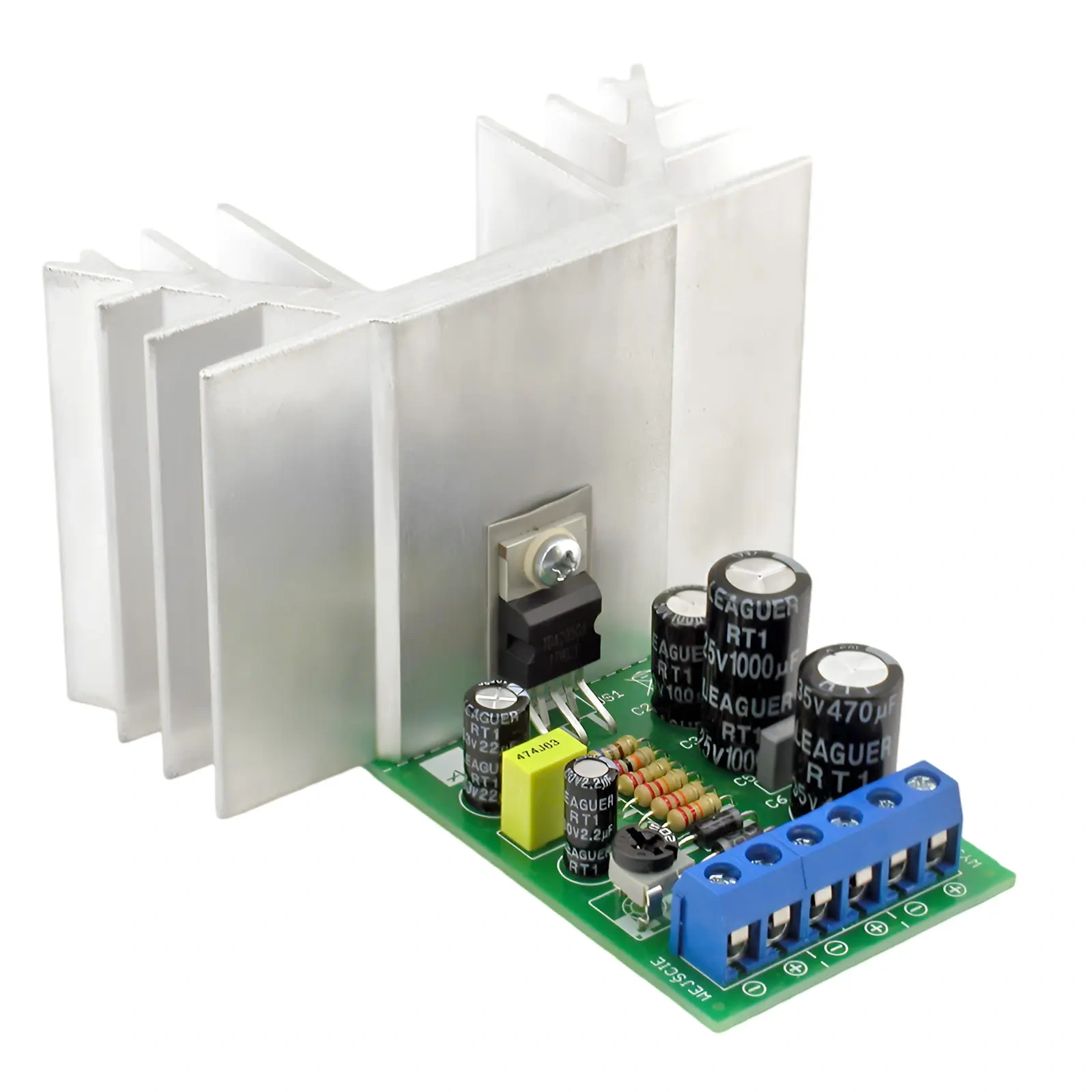

Zlutowany moduł monofonicznego wzmacniacza mocy audio z układem TDA2040, do montażu w obudowie lub własnym urządzeniu audio.
Zlutowany moduł mono 22 W z większym zapasem mocy
AVT1597/2 to zlutowany wzmacniacz audio mono z układem TDA2040. Wariant 22 W zapewnia większy zapas mocy niż wersja TDA2030, dlatego dobrze pasuje do aktywnych głośników, małych końcówek mocy, prostych systemów nagłośnienia i modernizacji urządzeń audio.
Moduł pracuje z głośnikiem 4 Ω i zasilaniem 12…35 V DC. Układ TDA2040 ma zabezpieczenia przed zwarciem, przepięciami i przegrzaniem, jednak przy tej mocy szczególnie ważne jest skuteczne chłodzenie radiatorem.
Karta techniczna
AVT1597/2
Zlutowany moduł wzmacniacza audio mono z układem TDA2040, przeznaczony do integracji z zasilaczem, głośnikiem, wejściem audio i radiatorem w docelowym urządzeniu.
| Kod projektu | AVT1597/2 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | wzmacniacz mocy audio mono |
| Układ scalony | TDA2040 |
| Moc wyjściowa | 22 W |
| Liczba kanałów | 1 kanał / mono |
| Impedancja obciążenia | 4 Ω |
| Zasilanie | 12…35 V DC |
| Zabezpieczenia | zwarcie, przepięcia, przegrzanie |
| Radiator | wymagany |
| Wymiary płytki PCB | 56×38 mm |
Wersja
AVT1597/2 C – zlutowany układ. Wersja zawiera zmontowany moduł wzmacniacza mono 22 W z układem TDA2040. Moduł nie jest samodzielnym urządzeniem w obudowie – wymaga podłączenia zasilania 12…35 V DC, głośnika 4 Ω, wejścia audio, radiatora i montażu w docelowej konstrukcji.
Notes
Wariant TDA2040 zapewnia większą moc niż wersja TDA2030, dlatego zasilacz i radiator powinny być dobrane z odpowiednim zapasem.
Do pracy stereo potrzebne są dwa moduły. W jednej obudowie trzeba przewidzieć chłodzenie dla obu kanałów.
Przed uruchomieniem sprawdź polaryzację zasilania, poprawność podłączenia głośnika i brak zwarć na wyjściu.

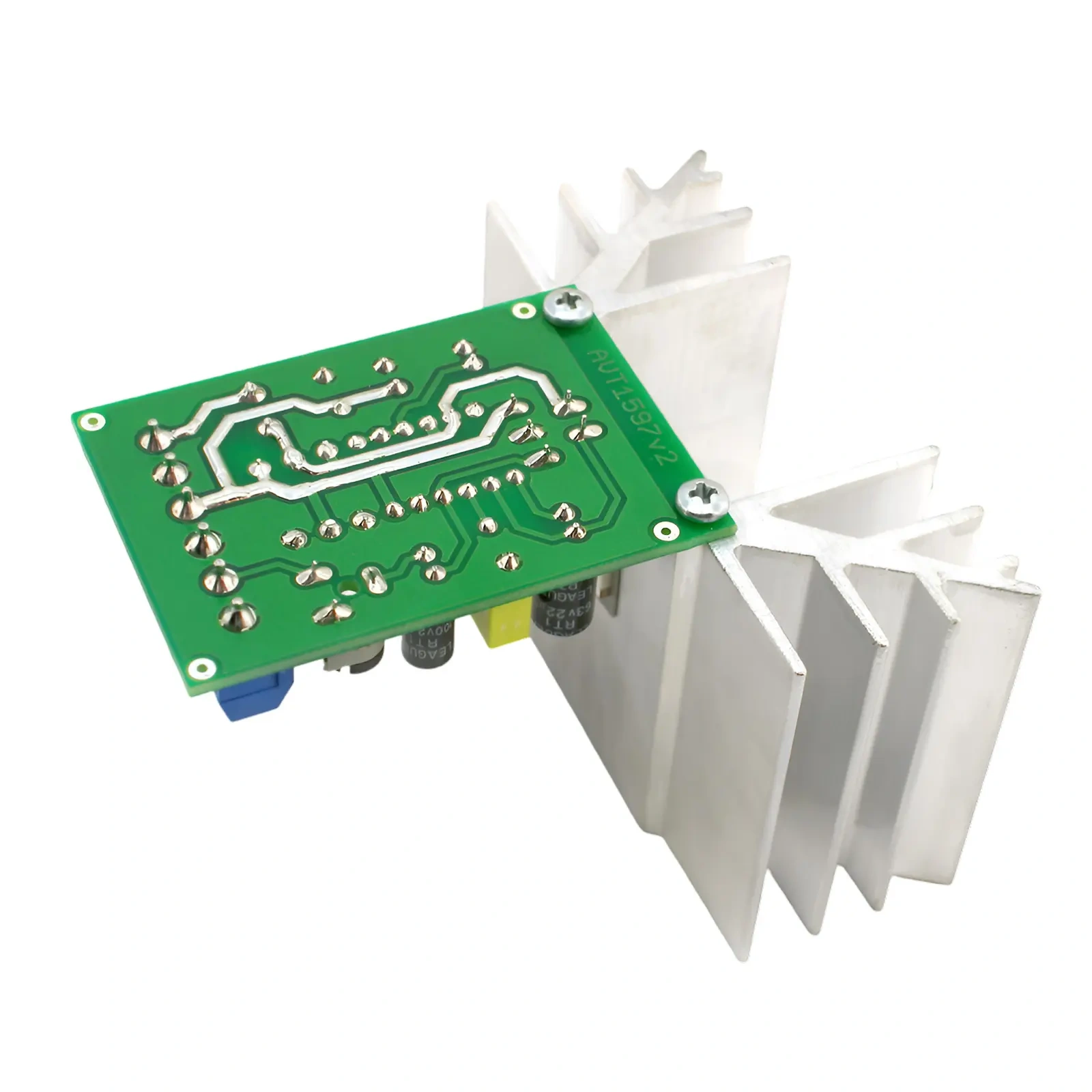

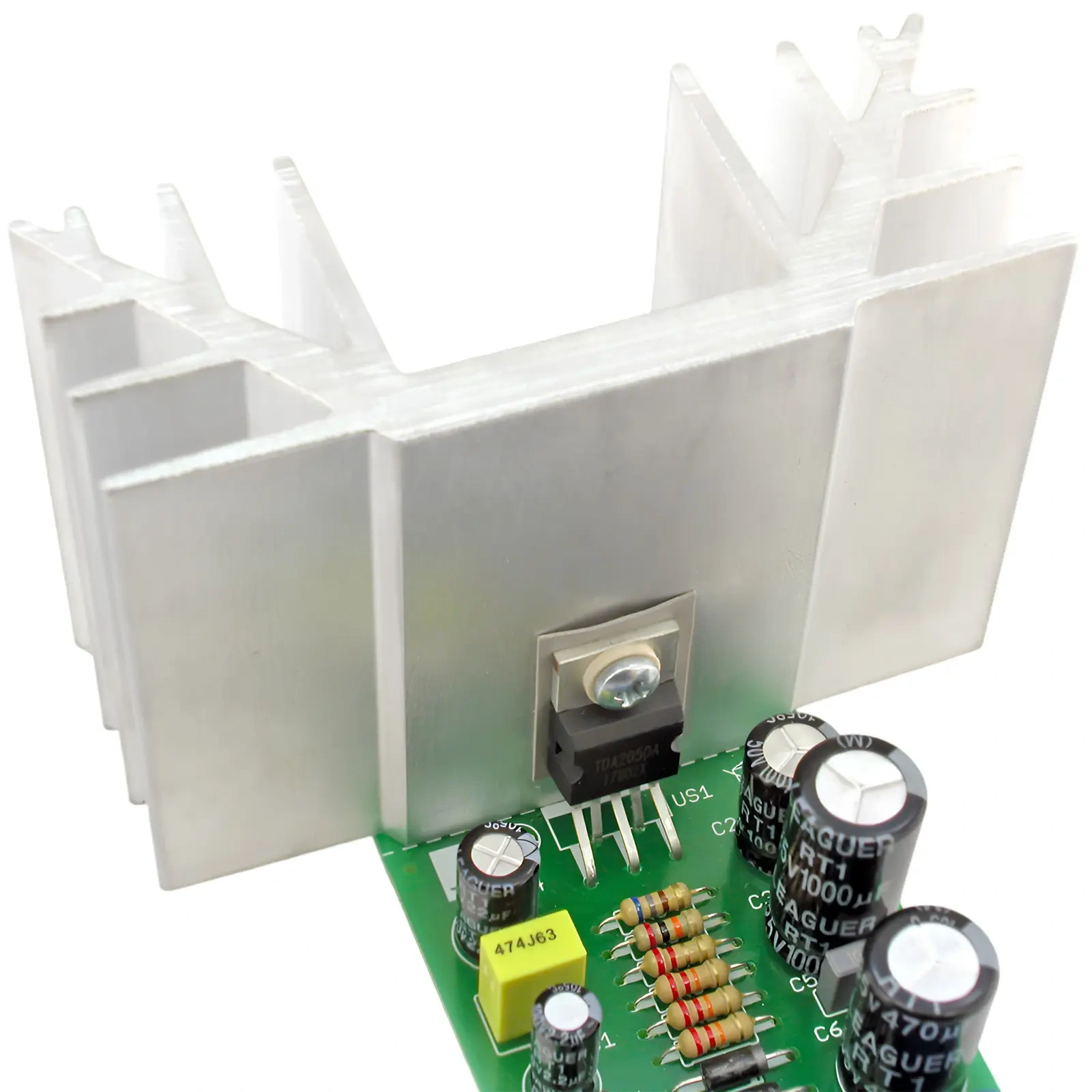

Uwaga: układ scalony TDA2040 wymaga radiatora. Nie uruchamiaj modułu przy większej mocy bez poprawnego chłodzenia. Zastosuj zasilanie z zakresu 12…35 V DC i nie zwieraj wyjścia głośnikowego.
Najczęściej zadawane pytania
AVT1597/2 C to zlutowany moduł wzmacniacza mono 22 W z układem TDA2040.
Nie. To zlutowany układ do montażu w obudowie lub własnym urządzeniu audio. Wymaga zasilacza, głośnika, wejścia sygnału i radiatora.
Nie. To wzmacniacz mono. Do stereo potrzebne są dwa moduły.
Tak. TDA2040 wymaga radiatora, szczególnie przy wyższym napięciu zasilania i większej mocy.
