Wzmacniacz audio mono 14W z TDA2030 - zlutowany KIT AVT 1597/1
- Wzmacniacz audio mono 14 W z TDA2030 – zlutowany AVT1597/1 to moduł do montażu w urządzeniu audio, do głośnika 4 Ω i zasilania 12…30 V DC.
Wzmacniacz audio mono 14 W z TDA2030 – zlutowany AVT1597/1

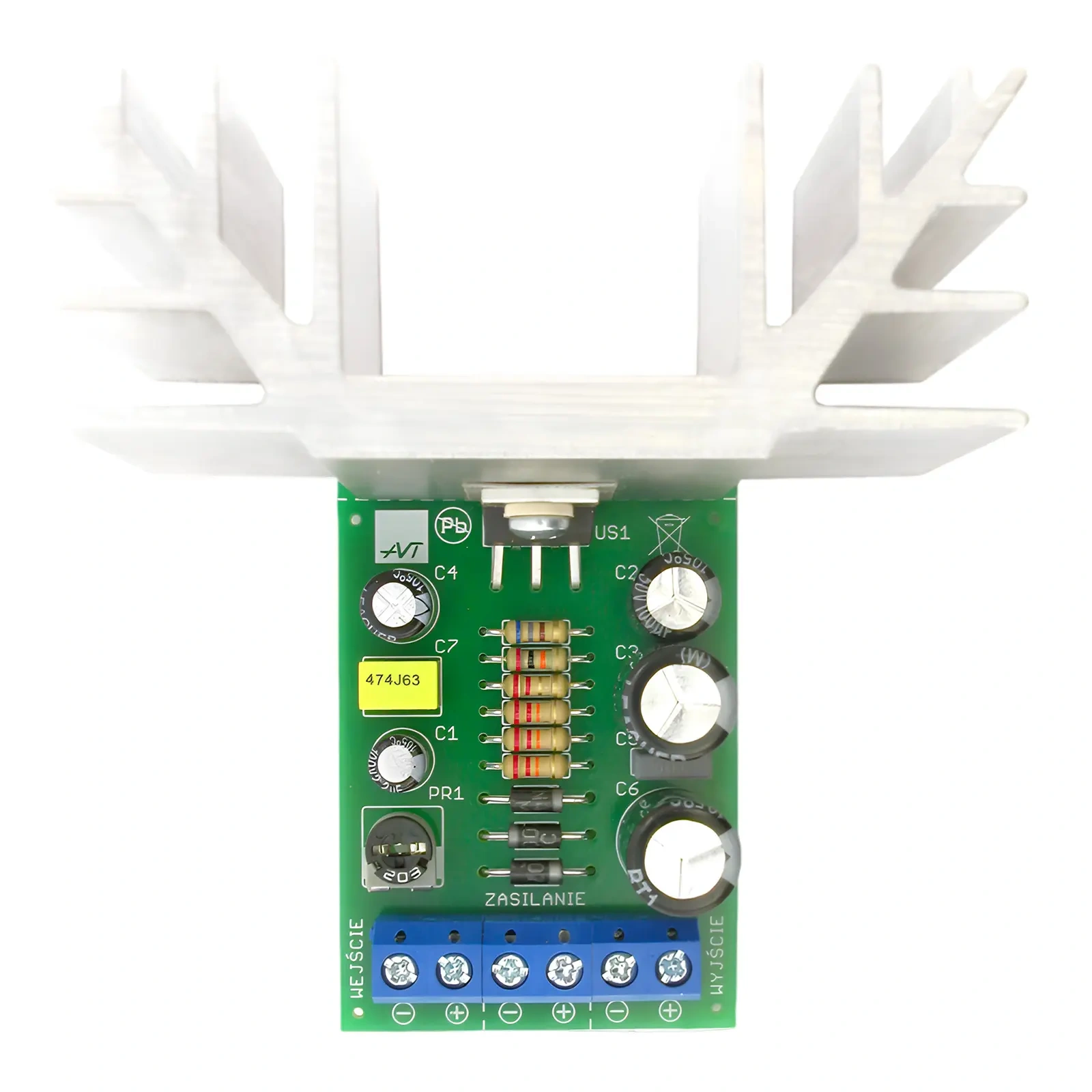

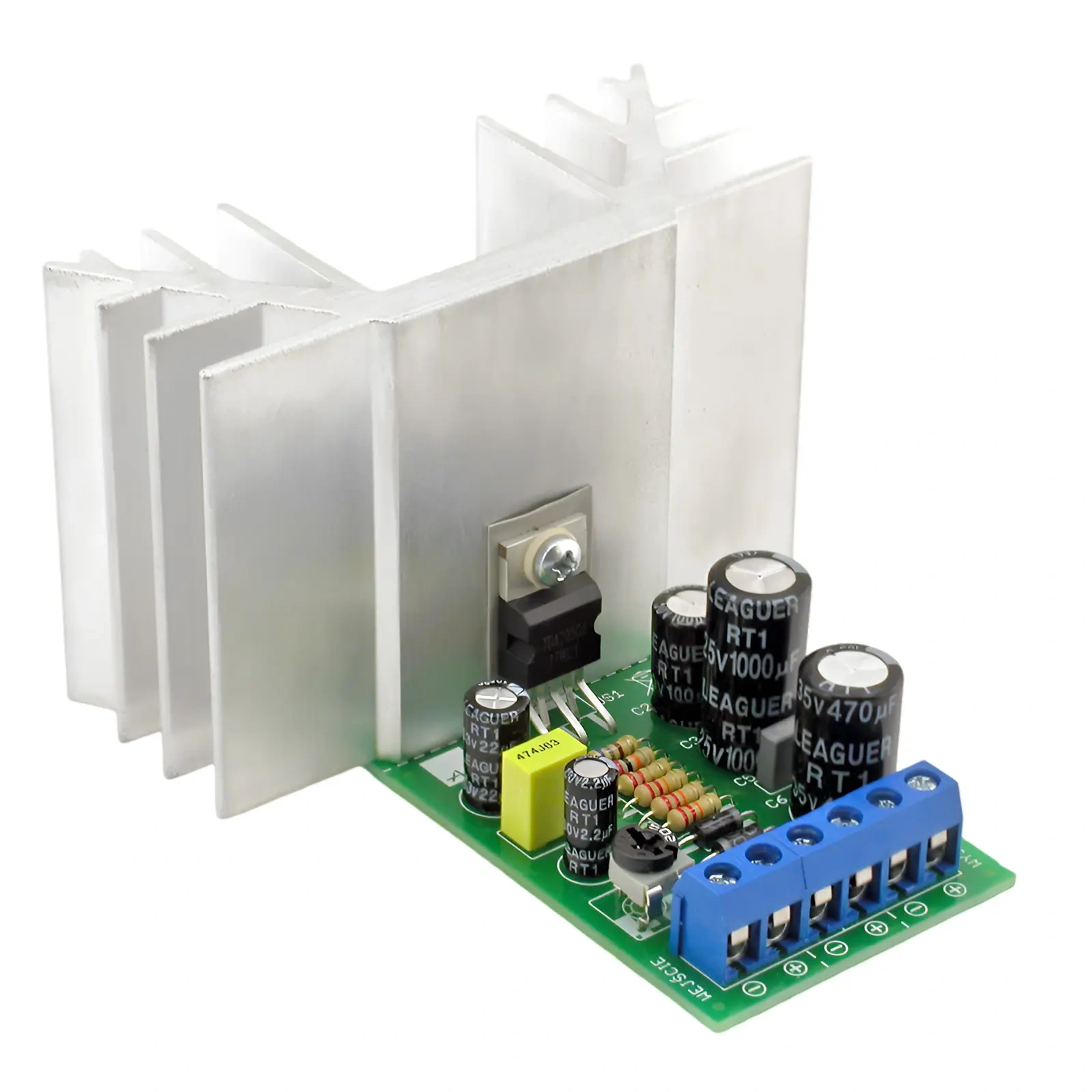

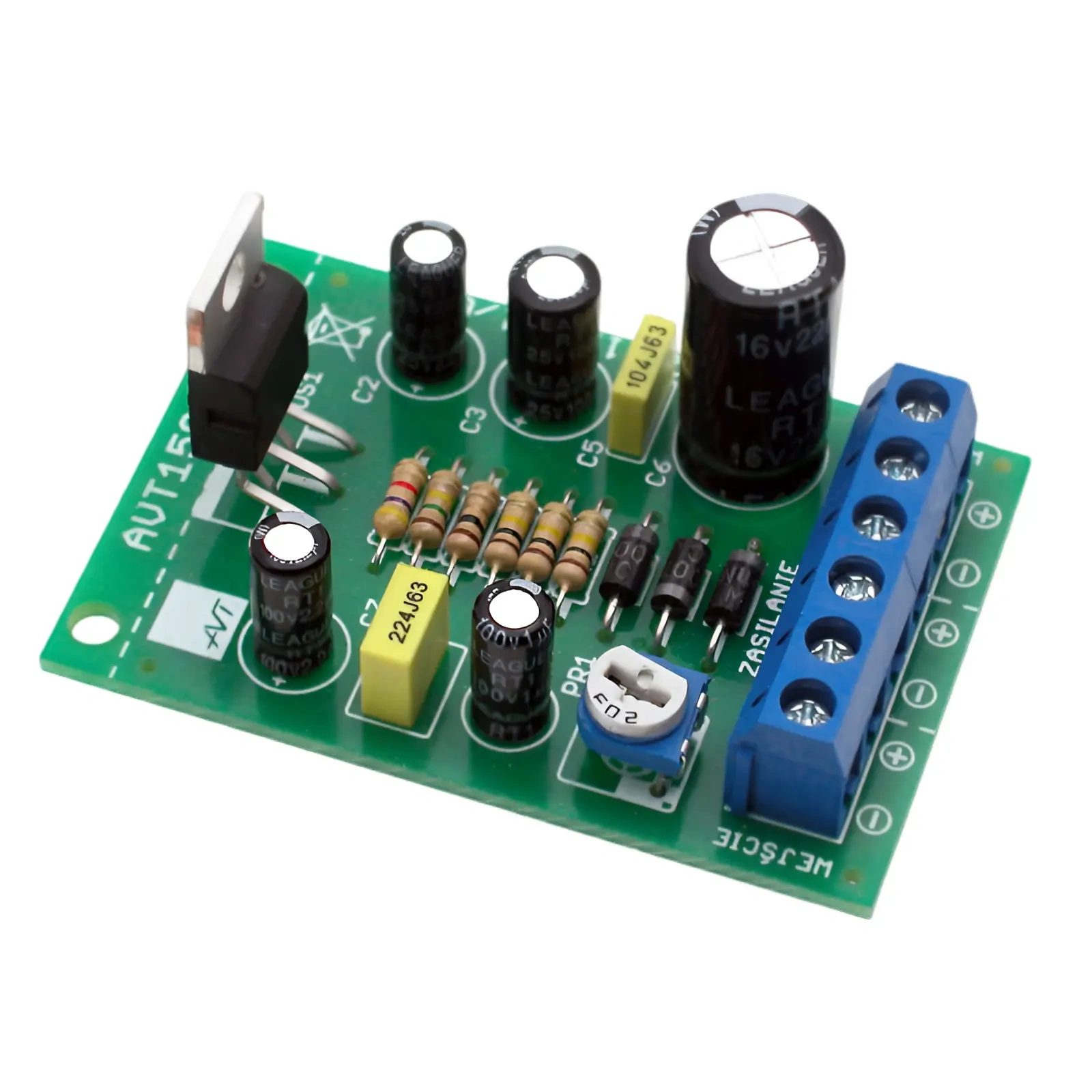

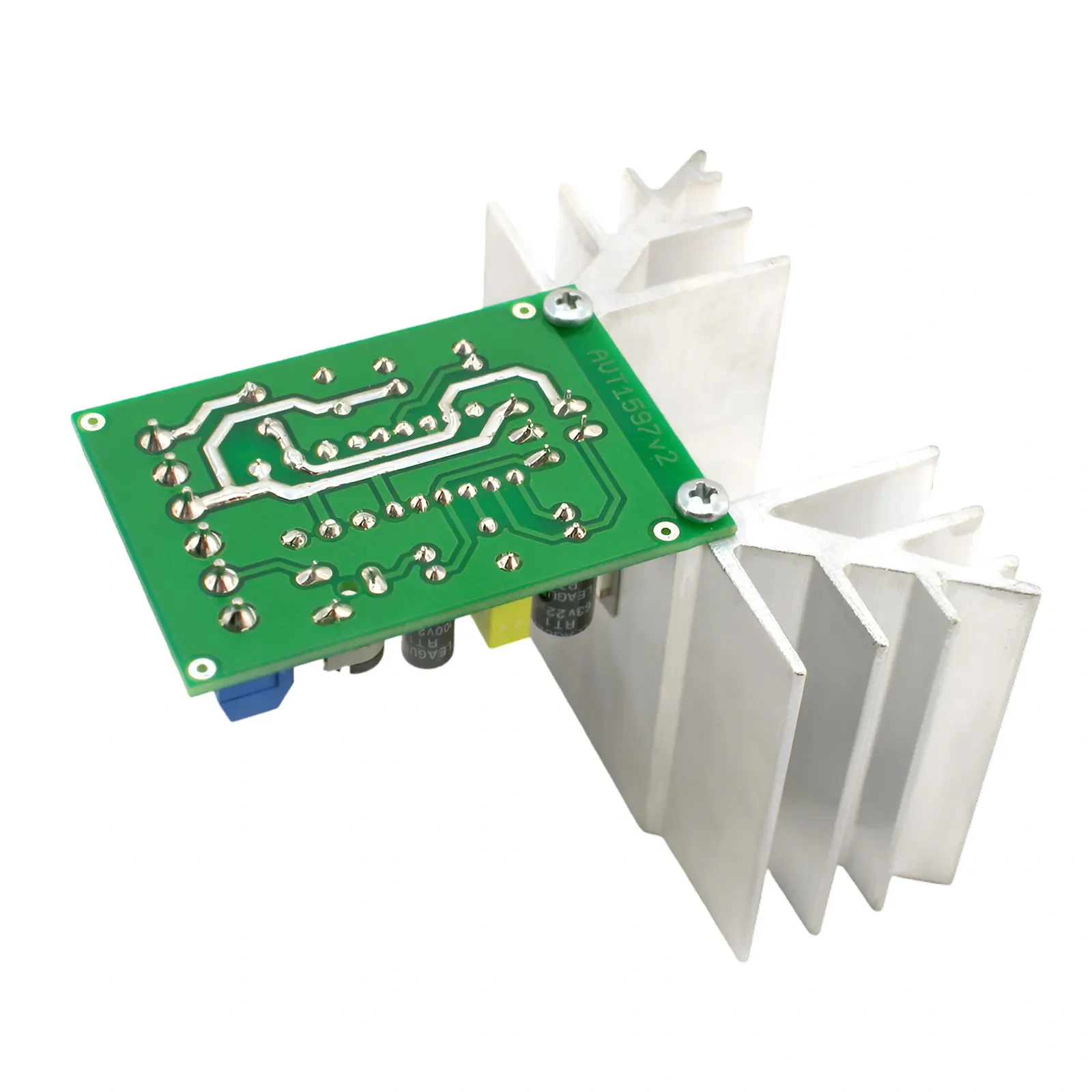

Zlutowany moduł monofonicznego wzmacniacza mocy audio z układem TDA2030, do montażu w obudowie lub własnym urządzeniu audio.
Zlutowany wzmacniacz mono 14 W do prostych aplikacji audio
AVT1597/1 to zlutowany układ wzmacniacza audio mono z układem TDA2030. Moduł pozwala szybko dodać końcówkę mocy do aktywnego głośnika, prostego urządzenia audio, małego wzmacniacza warsztatowego albo naprawianego sprzętu grającego.
Wersja 14 W jest najłagodniejszym wariantem z rodziny AVT1597. Pracuje z głośnikiem 4 Ω i zasilaniem 12…30 V DC. Układ TDA2030 ma zabezpieczenia przed zwarciem, przepięciami i przegrzaniem, ale do prawidłowej pracy wymaga radiatora oraz poprawnego montażu w docelowej konstrukcji.
Karta techniczna
AVT1597/1
Zlutowany moduł wzmacniacza audio mono z układem TDA2030, przeznaczony do integracji z zasilaczem, głośnikiem, wejściem audio i radiatorem w docelowym urządzeniu.
| Kod projektu | AVT1597/1 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | wzmacniacz mocy audio mono |
| Układ scalony | TDA2030 |
| Moc wyjściowa | 14 W |
| Liczba kanałów | 1 kanał / mono |
| Impedancja obciążenia | 4 Ω |
| Zasilanie | 12…30 V DC |
| Zabezpieczenia | zwarcie, przepięcia, przegrzanie |
| Radiator | wymagany |
| Wymiary płytki PCB | 56×38 mm |
Wersja
AVT1597/1 C – zlutowany układ. Wersja zawiera zmontowany moduł wzmacniacza mono 14 W z układem TDA2030. Moduł nie jest samodzielnym urządzeniem w obudowie – wymaga podłączenia zasilania 12…30 V DC, głośnika 4 Ω, wejścia audio, radiatora i montażu w docelowej konstrukcji.
Notes
Do pracy stereo potrzebne są dwa moduły, po jednym na każdy kanał. Przy wspólnym zasilaczu trzeba uwzględnić zapotrzebowanie prądowe obu kanałów.

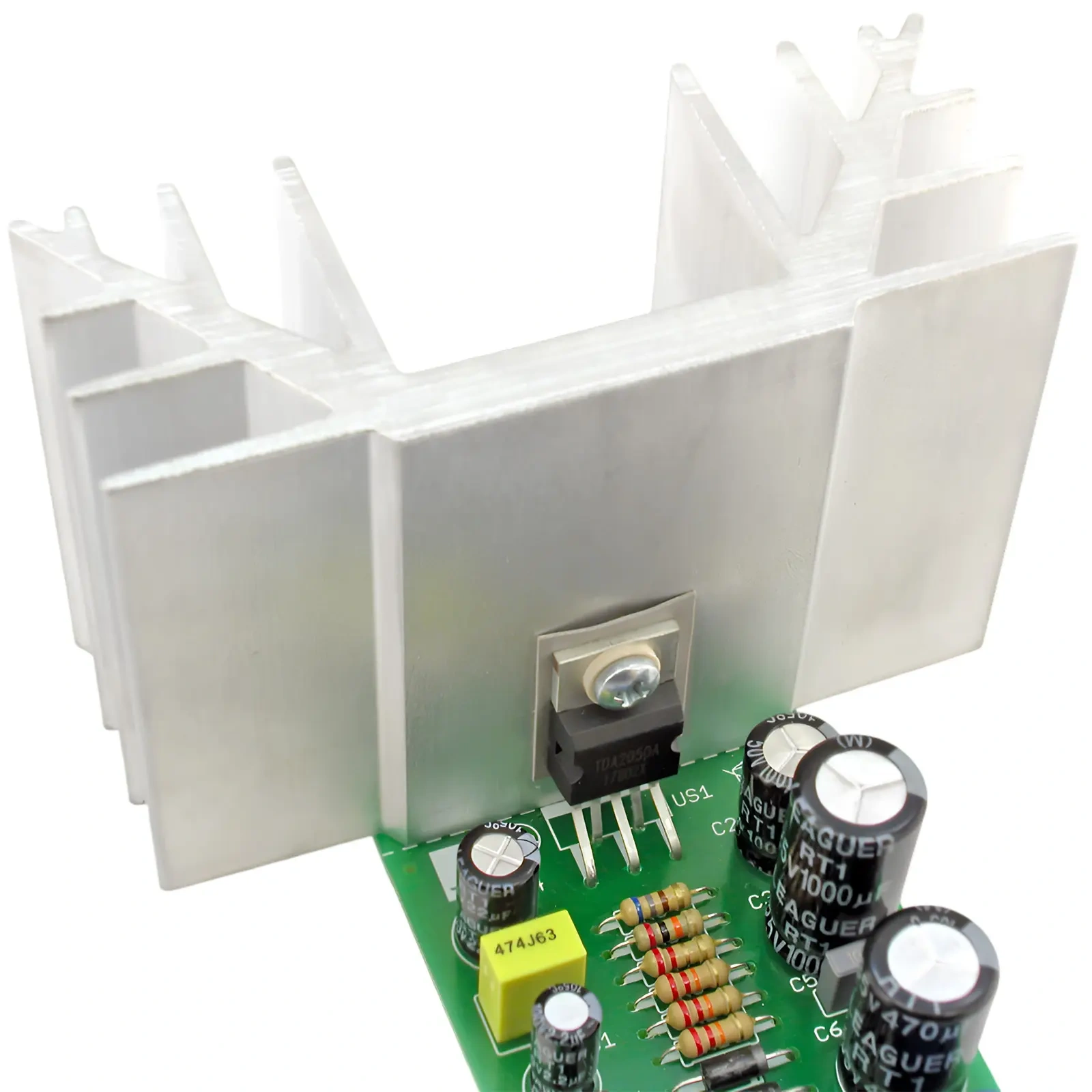

Układ scalony mocy wymaga radiatora. W obudowie trzeba zapewnić swobodny przepływ powietrza wokół elementu chłodzącego.
Przed uruchomieniem sprawdź polaryzację zasilania, poprawność podłączenia głośnika i wejścia sygnału oraz brak zwarć na wyjściu.
Uwaga: układ scalony TDA2030 wymaga radiatora. Nie uruchamiaj modułu przy większej mocy bez poprawnego chłodzenia. Zastosuj zasilanie z zakresu 12…30 V DC i nie zwieraj wyjścia głośnikowego.
Najczęściej zadawane pytania
AVT1597/1 C to zlutowany moduł wzmacniacza mono 14 W z układem TDA2030.
Nie. To zlutowany układ do montażu w obudowie lub własnym urządzeniu audio. Wymaga zasilacza, głośnika, wejścia sygnału i radiatora.
Tak. To zlutowany moduł mono obsługujący jeden kanał audio. W konstrukcjach wielokanałowych każdy kanał wymaga osobnego modułu oraz odpowiednio dobranego zasilania i chłodzenia.
Tak. TDA2030 wymaga radiatora, szczególnie przy wyższym napięciu zasilania i dłuższej pracy.
