Co zawiera wersja AVT1744 C?
AVT1744 C to zlutowany układ wzmacniacza audio mono. Wymaga podłączenia zasilania 8–18 VDC, sygnału wejściowego, głośnika, radiatora oraz montażu w obudowie lub własnym urządzeniu.
Wzmacniacz audio mono 10W z TDA2003 - zlutowany KIT AVT 1744
- Wzmacniacz audio mono AVT1744 z układem TDA2003, mocą 10 W przy 2 Ω / 14 V, zasilaniem 8–18 VDC i współpracą z głośnikami 2–8 Ω. Wersja C to zlutowany układ do montażu w obudowie lub własnym urządzeniu audio.
Wzmacniacz audio mono 10 W z TDA2003 – zlutowany AVT1744
Zlutowany układ kompaktowego wzmacniacza audio mono z TDA2003, mocą do 10 W i zasilaniem 8–18 VDC.
Mały wzmacniacz mocy do głośnika 2–8 Ω
AVT1744 to pełnowartościowy wzmacniacz audio mono z układem TDA2003. Moc do 10 W, zasilanie 8–18 VDC i współpraca z głośnikami 2–8 Ω sprawiają, że moduł dobrze pasuje do prostych urządzeń nagłośnieniowych, sygnalizatorów dźwiękowych, odtwarzaczy komunikatów i konstrukcji warsztatowych.
Zlutowana wersja ułatwia montaż w obudowie lub modernizowanym urządzeniu. Układ TDA2003 ma zabezpieczenia przeciwzwarciowe i termiczne, ale do poprawnej pracy wymaga radiatora oraz zasilacza o odpowiedniej wydajności prądowej.
Moc do 10 W Praca z obciążeniem 2 Ω przy zasilaniu 14 V
Układ TDA2003 Popularna końcówka mocy audio z zabezpieczeniem termicznym i przeciwzwarciowym
Zlutowany układ Wersja C do montażu w obudowie lub własnym urządzeniu audio
Karta techniczna
AVT1744
AVT1744 to wzmacniacz audio mono z układem TDA2003, przeznaczony do pracy z głośnikiem 2–8 Ω.
| Kod projektu | AVT1744 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | wzmacniacz audio mono |
| Układ scalony | TDA2003 |
| Moc wyjściowa | 10 W przy 2 Ω / 14 V |
| Impedancja głośnika | 2–8 Ω |
| Zasilanie | 8–18 VDC |
| Zabezpieczenia | przeciwzwarciowe i termiczne |
| Chłodzenie | wymagany radiator |
| Wymiary płytki PCB | 43×25 mm |
Wersja
AVT1744 C – zlutowany układ. Wersja zawiera zmontowany wzmacniacz audio mono z układem TDA2003, przeznaczony do montażu w obudowie lub własnym urządzeniu audio. Do poprawnej pracy układ wymaga radiatora oraz zasilacza o odpowiedniej wydajności prądowej.
Notes

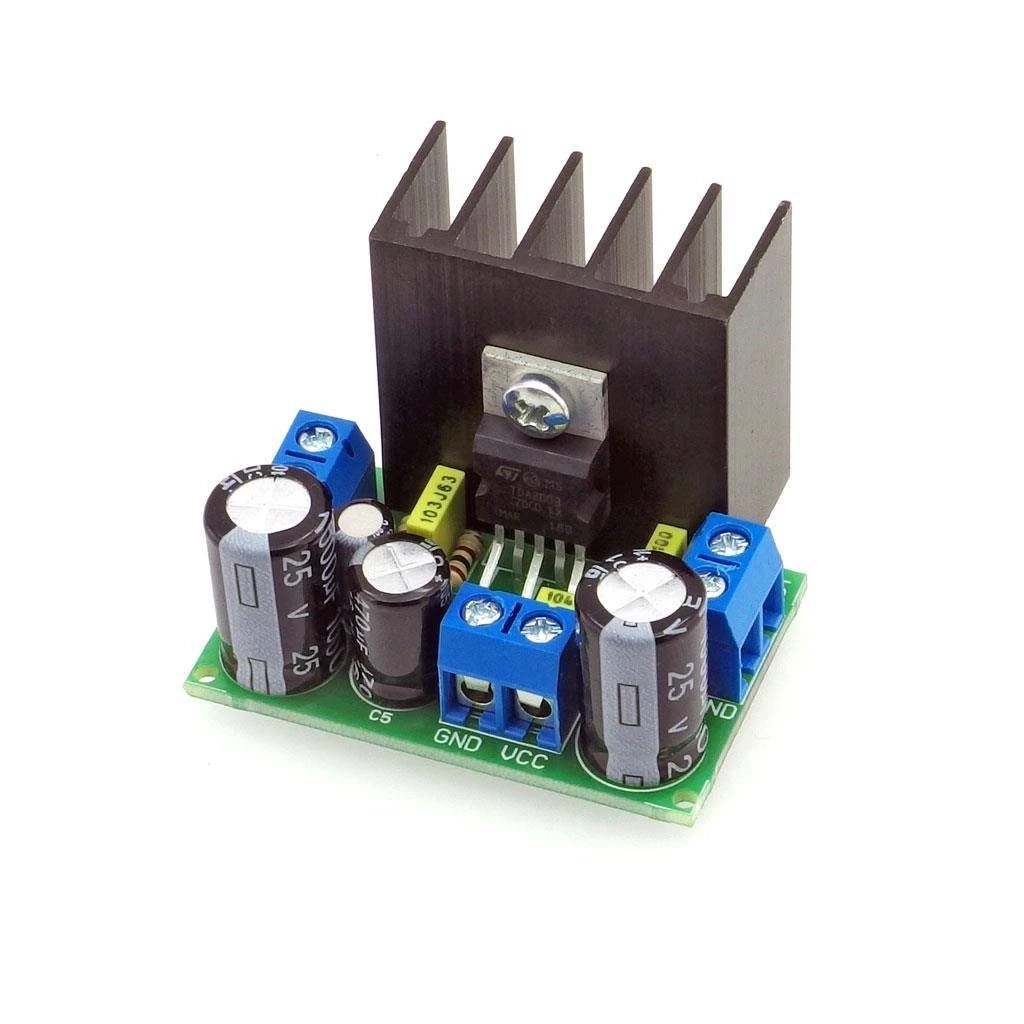

Układ U1 trzeba przykręcić do radiatora. Przed montażem warto posmarować powierzchnię styku pastą silikonową, aby poprawić odprowadzanie ciepła.
Zasilacz musi mieć odpowiednią wydajność prądową. Zbyt słabe źródło zasilania nie pozwoli uzyskać pełnej mocy i może powodować zniekształcenia sygnału.

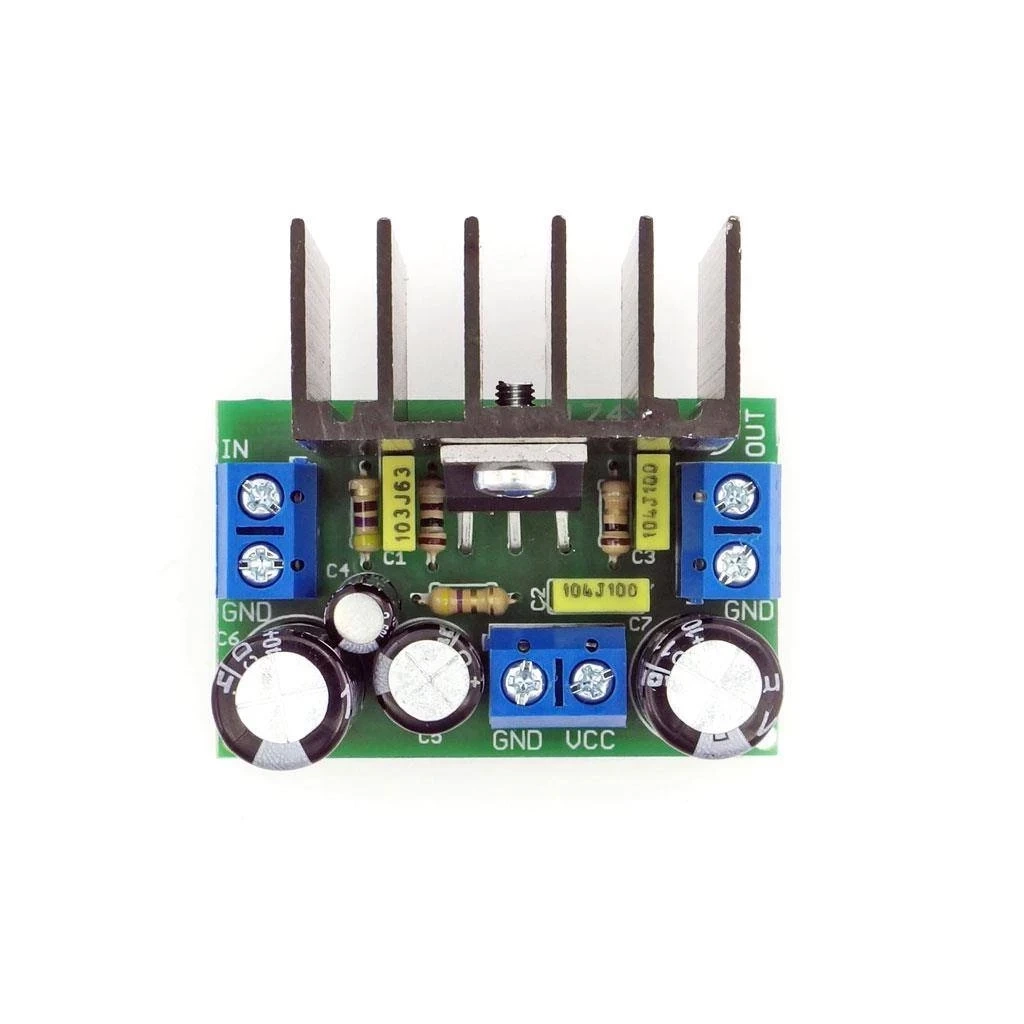

Wejście IN/GND, wyjście OUT/GND i zasilanie VCC/GND warto prowadzić możliwie krótkimi przewodami. Pomaga to ograniczyć zakłócenia i utrzymać stabilną pracę wzmacniacza.
Uwaga: wzmacniacz wymaga radiatora i zasilacza o odpowiedniej wydajności prądowej. Przed uruchomieniem sprawdź polaryzację zasilania, poprawność podłączenia głośnika oraz izolację elementów, aby ograniczyć ryzyko uszkodzenia układu, zasilacza lub głośnika.
Najczęściej zadawane pytania
Jaki głośnik można podłączyć?
Wzmacniacz współpracuje z głośnikami o impedancji 2–8 Ω. Największą moc 10 W uzyskuje przy obciążeniu 2 Ω i zasilaniu 14 V.
Czy radiator jest konieczny?
Tak. Układ TDA2003 trzeba zamocować do radiatora, ponieważ przy pracy z większą mocą wydziela ciepło. Dobra powierzchnia styku i pasta silikonowa poprawiają chłodzenie.
Jakie zasilanie zastosować?
Układ pracuje z napięciem 8–18 VDC. Zasilacz powinien mieć odpowiednią wydajność prądową, bo zbyt słabe źródło zasilania ograniczy moc i może wprowadzać zniekształcenia.
Gdzie można wykorzystać AVT1744?
Układ sprawdzi się w prostych urządzeniach nagłośnieniowych, sygnalizatorach dźwiękowych, odtwarzaczach komunikatów, małych systemach audio i naprawach urządzeń z uszkodzoną końcówką mocy.
Jak ograniczyć zakłócenia i wzbudzanie?
Warto stosować krótkie przewody wejściowe, poprawne prowadzenie masy, stabilne zasilanie i prawidłowo dobrany radiator. Staranny montaż ogranicza szumy, zniekształcenia oraz ryzyko niestabilnej pracy.
