Wzmacniacz audio mono 10W z TDA2003 - PCB do projektu AVT 1744
- Wzmacniacz audio mono AVT1744 z układem TDA2003, mocą 10 W przy 2 Ω / 14 V, zasilaniem 8–18 VDC i współpracą z głośnikami 2–8 Ω. Wersja A to płytka PCB do samodzielnego skompletowania elementów.
Wzmacniacz audio mono 10 W z TDA2003 – płytka PCB AVT1744

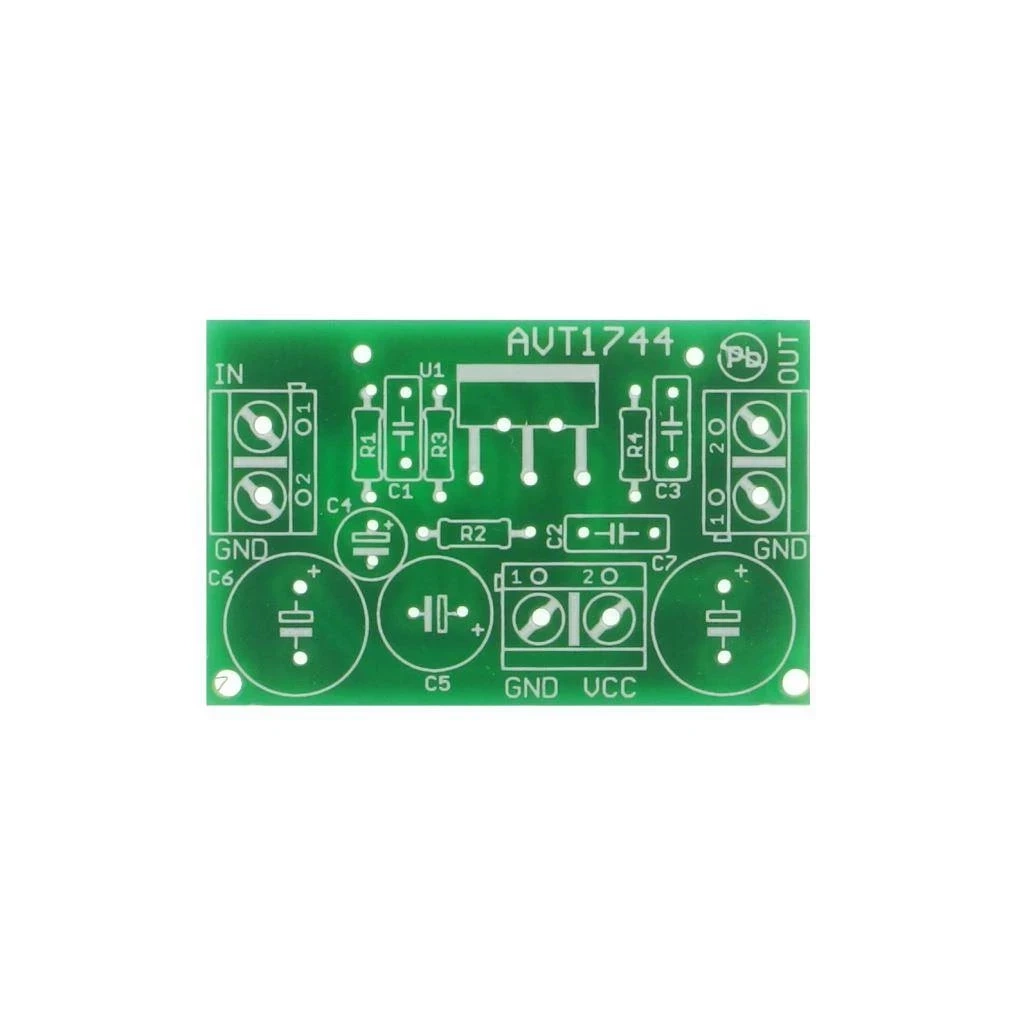

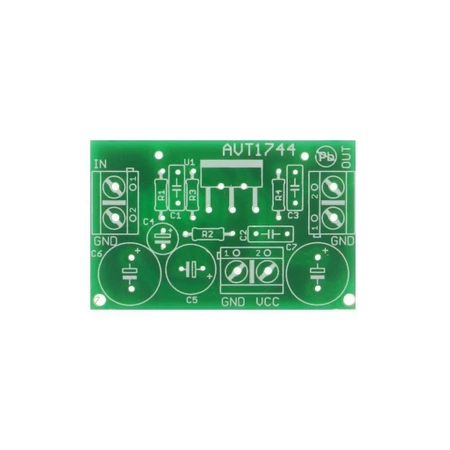

Płytka drukowana do budowy kompaktowego wzmacniacza audio mono z układem TDA2003, mocą do 10 W i zasilaniem 8–18 VDC.
Mały wzmacniacz mocy do głośnika 2–8 Ω
AVT1744 pozwala zbudować pełnowartościowy wzmacniacz audio mono z układem TDA2003. Moc do 10 W, zasilanie 8–18 VDC i współpraca z głośnikami 2–8 Ω sprawiają, że moduł dobrze pasuje do prostych urządzeń nagłośnieniowych, sygnalizatorów dźwiękowych, odtwarzaczy komunikatów i konstrukcji warsztatowych.
Niewielka płytka 43×25 mm ułatwia montaż w małej obudowie lub jako końcówka mocy w modernizowanym urządzeniu. Układ TDA2003 ma zabezpieczenia przeciwzwarciowe i termiczne, ale do poprawnej pracy wymaga radiatora oraz zasilacza o odpowiedniej wydajności prądowej.
Karta techniczna
AVT1744
AVT1744 to wzmacniacz audio mono z układem TDA2003, przeznaczony do pracy z głośnikiem 2–8 Ω.
| Kod projektu | AVT1744 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | wzmacniacz audio mono |
| Układ scalony | TDA2003 |
| Moc wyjściowa | 10 W przy 2 Ω / 14 V |
| Impedancja głośnika | 2–8 Ω |
| Zasilanie | 8–18 VDC |
| Zabezpieczenia | przeciwzwarciowe i termiczne |
| Chłodzenie | wymagany radiator |
| Wymiary płytki PCB | 43×25 mm |
Wersja
AVT1744 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 470 Ω
- R2: 4,7 Ω
- R3: 100 Ω
- R4: 1 Ω
- C1: 10 nF
- C2, C3: 100 nF
- C4: 10 µF
- C5: 470 µF
- C6, C7: 1000 µF
- U1: TDA2003
- Radiator
- Złącze śrubowe ARK2/500 – 3 szt.
Notes
Układ U1 trzeba przykręcić do radiatora. Przed montażem warto posmarować powierzchnię styku pastą silikonową, aby poprawić odprowadzanie ciepła.
Zasilacz musi mieć odpowiednią wydajność prądową. Zbyt słabe źródło zasilania nie pozwoli uzyskać pełnej mocy i może powodować zniekształcenia sygnału.
Wejście IN/GND, wyjście OUT/GND i zasilanie VCC/GND warto prowadzić możliwie krótkimi przewodami. Pomaga to ograniczyć zakłócenia i utrzymać stabilną pracę wzmacniacza.
Uwaga: wzmacniacz wymaga radiatora i zasilacza o odpowiedniej wydajności prądowej. Przed uruchomieniem sprawdź polaryzację zasilania, poprawność podłączenia głośnika oraz izolację elementów, aby ograniczyć ryzyko uszkodzenia układu, zasilacza lub głośnika.
Najczęściej zadawane pytania
AVT1744 A zawiera wyłącznie płytkę PCB do projektu wzmacniacza audio mono. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Wzmacniacz współpracuje z głośnikami o impedancji 2–8 Ω. Największą moc 10 W uzyskuje przy obciążeniu 2 Ω i zasilaniu 14 V.
Tak. Układ TDA2003 trzeba zamocować do radiatora, ponieważ przy pracy z większą mocą wydziela ciepło. Dobra powierzchnia styku i pasta silikonowa poprawiają chłodzenie.
Układ pracuje z napięciem 8–18 VDC. Zasilacz powinien mieć odpowiednią wydajność prądową, bo zbyt słabe źródło zasilania ograniczy moc i może wprowadzać zniekształcenia.
Układ sprawdzi się w prostych urządzeniach nagłośnieniowych, sygnalizatorach dźwiękowych, odtwarzaczach komunikatów, małych systemach audio i naprawach urządzeń z uszkodzoną końcówką mocy.
Warto stosować krótkie przewody wejściowe, poprawne prowadzenie masy, stabilne zasilanie i prawidłowo dobrany radiator. Staranny montaż ogranicza szumy, zniekształcenia oraz ryzyko niestabilnej pracy.
