Wzmacniacz audio 4×12 W z TDA7375 - zlutowany KIT AVT 1629
- Wzmacniacz audio AVT1629 z układem TDA7375, mocą 4×12 W przy 2 Ω, możliwością pracy mostkowej 2×24 W przy 4 Ω, zasilaniem 12–15 VDC i trybem ST-BY. Wersja C to zlutowany układ do montażu w obudowie lub własnym systemie audio.
Wzmacniacz audio 4×12 W z TDA7375 – zlutowany AVT1629
Zlutowany układ wielokanałowego wzmacniacza audio klasy AB z TDA7375, zasilaniem 12–15 VDC i możliwością pracy w kilku konfiguracjach wyjściowych.
Cztery kanały audio albo mocniejsza konfiguracja mostkowa

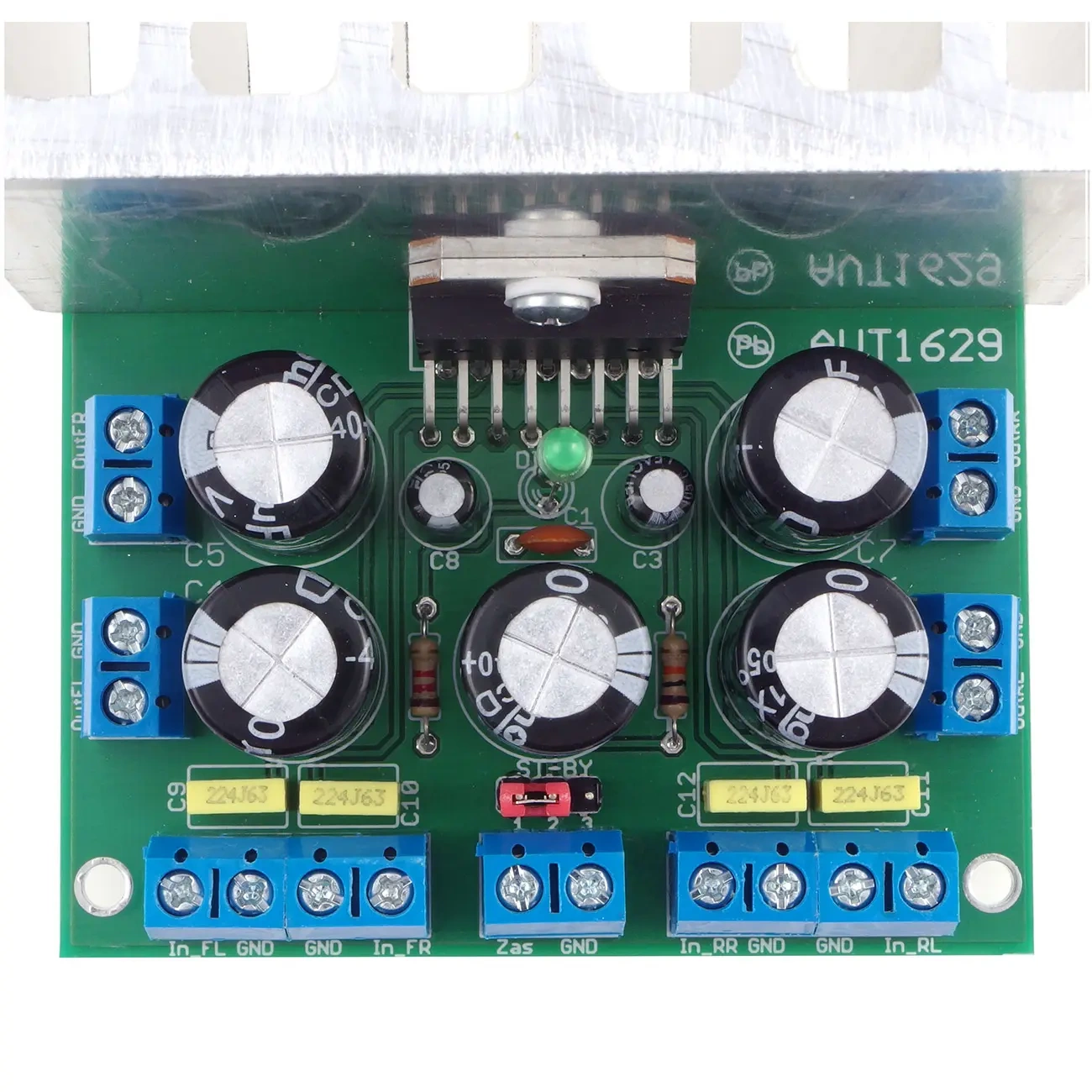

AVT1629 to wielokanałowy wzmacniacz audio z układem TDA7375. Standardowa konfiguracja zapewnia cztery kanały wyjściowe o mocy 4×12 W przy obciążeniu 2 Ω, co dobrze pasuje do prostych systemów car audio, zestawów warsztatowych i własnych urządzeń nagłośnieniowych.
Zlutowana wersja ułatwia montaż w obudowie lub własnym systemie audio. Układ może pracować także w konfiguracji mostkowej 2×24 W przy obciążeniu 4 Ω albo w układzie 3-kanałowym, w którym jeden z kanałów może zasilać głośnik niskotonowy.
Karta techniczna
AVT1629
AVT1629 to wielokanałowy wzmacniacz audio klasy AB z układem TDA7375, przeznaczony do pracy z zasilaniem 12–15 VDC.
| Kod projektu | AVT1629 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | wielokanałowy wzmacniacz audio klasy AB |
| Układ scalony | TDA7375 |
| Konfiguracja podstawowa | 4 kanały audio |
| Moc w konfiguracji 4-kanałowej | 4×12 W przy obciążeniu 2 Ω |
| Moc w konfiguracji mostkowej | 2×24 W przy obciążeniu 4 Ω |
| Konfiguracja 3-kanałowa | możliwy kanał zmostkowany dla głośnika niskotonowego |
| Zasilanie | 12–15 VDC |
| Zalecana obciążalność zasilacza | około 3 A |
| Tryb pracy | ustawiany jumperem ST-BY |
| Diagnostyka | wyjście DIAG, sygnalizacja przesterowania wyjść |
| Zabezpieczenie | zabezpieczenie przed przegrzaniem |
Wersja
AVT1629 C – zlutowany układ. Wersja zawiera zmontowany wzmacniacz audio z układem TDA7375, przeznaczony do montażu w obudowie lub własnym systemie audio.
Notes
Płytka jest przygotowana dla standardowej konfiguracji 4-kanałowej. W układzie mostkowym w miejsce kondensatorów C4–C7 należy zastosować zwory, a wyjścia głośnikowe podłączyć zgodnie z konfiguracją mostkową.
Konfiguracja 3-kanałowa pozwala wykorzystać jeden mocniejszy kanał zmostkowany do głośnika niskotonowego. Wymaga ona zmian połączeń przy C6, C7 oraz odpowiedniego podłączenia wyjścia bez wykorzystania masy jako wspólnego punktu głośnika.

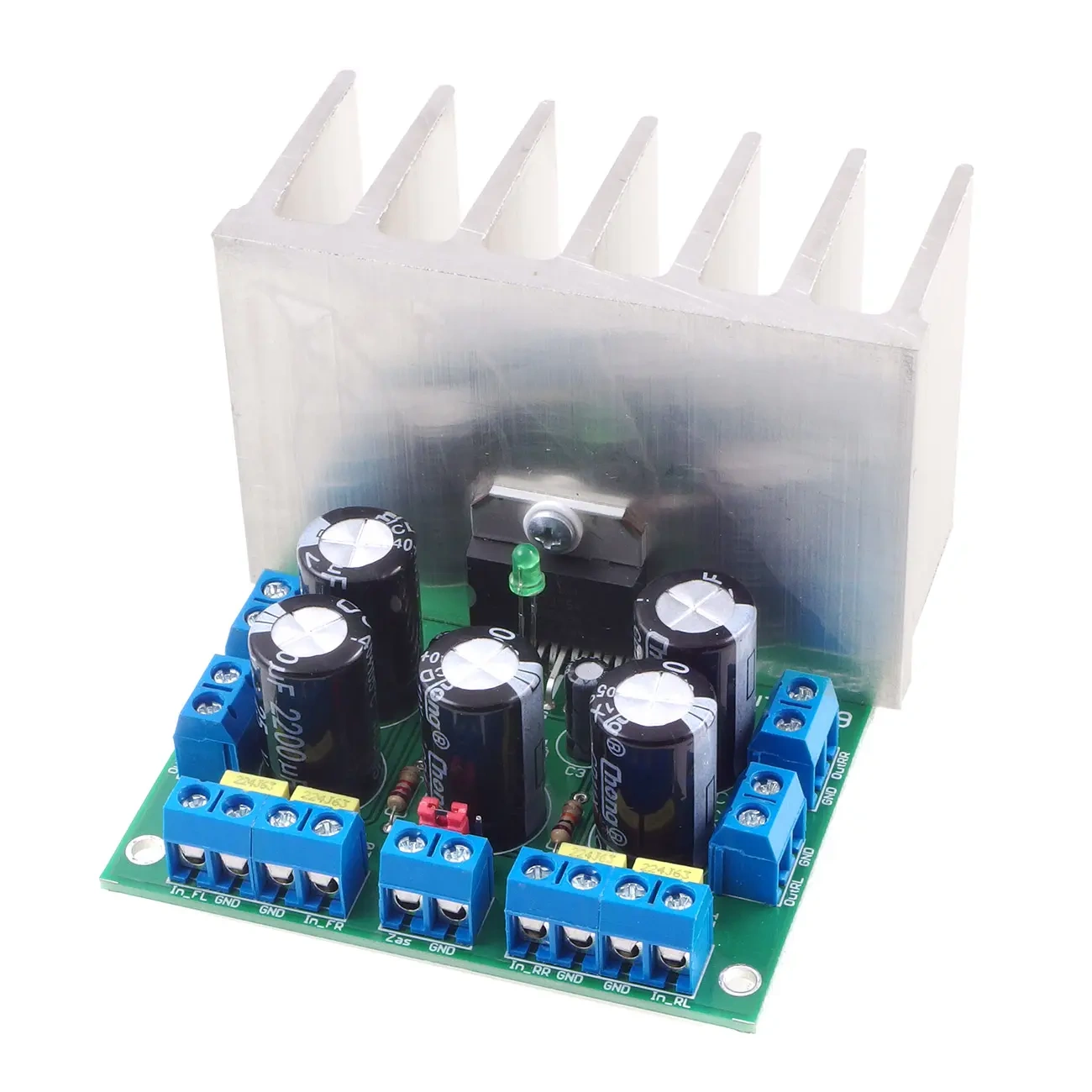

Układ scalony musi pracować z radiatorem. Poprawne chłodzenie jest konieczne przy większej mocy i dłuższej pracy wzmacniacza.
Uwaga: wzmacniacz pracuje z relatywnie dużym prądem i wymaga poprawnego chłodzenia układu scalonego. Przed uruchomieniem sprawdź polaryzację zasilania, sposób podłączenia głośników oraz ustawienie ST-BY, aby ograniczyć ryzyko uszkodzenia wzmacniacza, zasilacza lub głośników.
Najczęściej zadawane pytania
AVT1629 C to zlutowany układ wzmacniacza audio. Wymaga podłączenia zasilania 12–15 VDC, sygnałów wejściowych, głośników, radiatora oraz montażu w obudowie lub własnym urządzeniu.
Podstawowa konfiguracja to wzmacniacz 4-kanałowy 4×12 W. Możliwa jest też konfiguracja mostkowa 2×24 W oraz układ 3-kanałowy z mocniejszym kanałem dla głośnika niskotonowego.
Wzmacniacz wymaga zasilania 12–15 VDC oraz zasilacza o obciążalności około 3 A. Zasilanie powinno być stabilne i odpowiednie dla pracy z kilkoma kanałami audio.
Tak. TDA7375 musi być przykręcony do radiatora, ponieważ przy pracy z większą mocą wydziela ciepło. Poprawne chłodzenie wpływa na niezawodność i ogranicza ryzyko zadziałania zabezpieczenia termicznego.
DIAG sygnalizuje przesterowanie wyjść wzmacniacza. To praktyczna informacja przy uruchamianiu i testach, ponieważ pomaga wychwycić zbyt wysoki poziom sygnału lub niekorzystne warunki pracy.
W konfiguracji mostkowej głośników nie podłącza się tak samo jak w układzie czterokanałowym. Trzeba zastosować odpowiednie zwory i połączenia wyjść, ponieważ błędne podłączenie może uszkodzić wzmacniacz lub głośnik.
