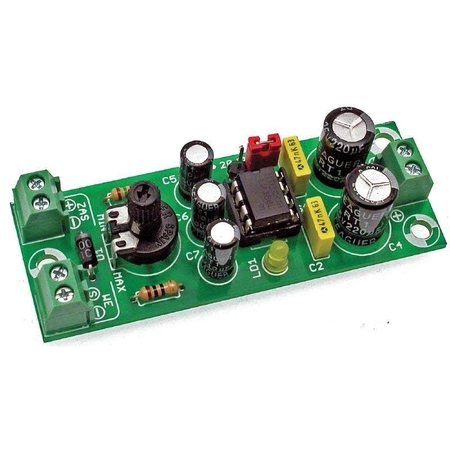

Wzmacniacz akustyczny mono z LM386 - zlutowany KIT AVT 794
- Wzmacniacz akustyczny mono AVT794 z układem LM386, zasilaniem 4–12 VDC, regulacją głośności i mocą do 1000 mW przy 12 V / 8 Ω. Wersja C to zlutowany układ do montażu w obudowie lub własnym urządzeniu audio.
Wzmacniacz akustyczny mono z LM386 – zlutowany AVT794
Zlutowany układ prostego wzmacniacza akustycznego mono z układem LM386, zasilaniem 4–12 VDC i regulacją głośności.
Prosty wzmacniacz audio do przenośnych urządzeń i projektów warsztatowych
AVT794 to niewielki wzmacniacz akustyczny mono z popularnym układem LM386. Prosta aplikacja, szeroki zakres zasilania i niewielki pobór prądu sprawiają, że układ dobrze pasuje do urządzeń przenośnych, zabawek, prostych sygnalizatorów dźwiękowych i edukacyjnych projektów audio.
Zlutowana wersja ułatwia montaż w obudowie lub własnym urządzeniu. Regulacja głośności odbywa się potencjometrem PR1, a zworka JP1 pozwala wybrać wzmocnienie 20× albo 200×, zależnie od poziomu sygnału wejściowego i potrzebnej głośności.
Karta techniczna
AVT794
AVT794 to prosty wzmacniacz akustyczny mono z układem LM386, regulacją głośności i przełączanym wzmocnieniem.
| Kod projektu | AVT794 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | wzmacniacz akustyczny mono |
| Układ scalony | LM386 |
| Moc wyjściowa | do 1000 mW przy 12 V / 8 Ω |
| Zasilanie | 4–12 VDC |
| Regulacja głośności | potencjometr PR1 10 kΩ |
| Wzmocnienie bez JP1 | 20× / 26 dB |
| Wzmocnienie z JP1 | 200× / 46 dB |
| Prąd spoczynkowy modułu | około 15 mA |
| Montaż | elementy przewlekane THT |
| Wymiary płytki PCB | 24×65 mm |
Wersja
AVT794 C – zlutowany układ. Wersja zawiera zmontowany wzmacniacz akustyczny mono z układem LM386, przeznaczony do montażu w obudowie lub własnym urządzeniu audio.
Notes
Zworka JP1 zmienia wzmocnienie wzmacniacza. Bez zworki układ pracuje ze wzmocnieniem 20×, a po założeniu zworki ze wzmocnieniem 200×.
Kondensator C4 separuje składową stałą od głośnika, a dioda D1 zabezpiecza układ przed niewłaściwą polaryzacją napięcia zasilającego.
Przy dużym wzmocnieniu warto stosować krótkie połączenia wejściowe i stabilne zasilanie. Ogranicza to szumy, przydźwięk oraz ryzyko wzbudzenia układu.
Najczęściej zadawane pytania
AVT794 C to zlutowany układ wzmacniacza akustycznego mono. Wymaga podłączenia zasilania 4–12 VDC, sygnału wejściowego, głośnika oraz montażu w obudowie lub własnym urządzeniu.
Układ sprawdzi się w prostych urządzeniach przenośnych, zabawkach, sygnalizatorach dźwiękowych, małych projektach audio i warsztatowych testach sygnału akustycznego.
JP1 zmienia wzmocnienie układu LM386. Bez zworki wzmocnienie wynosi 20× / 26 dB, a po założeniu zworki wzrasta do 200× / 46 dB.
Układ osiąga moc do 1000 mW przy zasilaniu 12 V i obciążeniu 8 Ω. W praktyce najlepiej dobrać głośnik do napięcia zasilania, wymaganej głośności i warunków pracy urządzenia.
Wzmacniacz pracuje w zakresie 4–12 VDC. Niższe napięcie sprawdzi się w prostych urządzeniach bateryjnych, a 12 V pozwala uzyskać najwyższą moc wyjściową.
Przy wzmocnieniu 200× układ jest bardziej podatny na szumy, przydźwięk i wzbudzenie. Warto stosować krótkie przewody sygnałowe, poprawne prowadzenie masy i dobrze filtrowane zasilanie.
