Wzmacniacz akustyczny mono z LM386 - PCB do projektu AVT 794
- Wzmacniacz akustyczny mono AVT794 z układem LM386, zasilaniem 4–12 VDC, regulacją głośności i mocą do 1000 mW przy 12 V / 8 Ω. Wersja A to płytka PCB do samodzielnego skompletowania elementów.

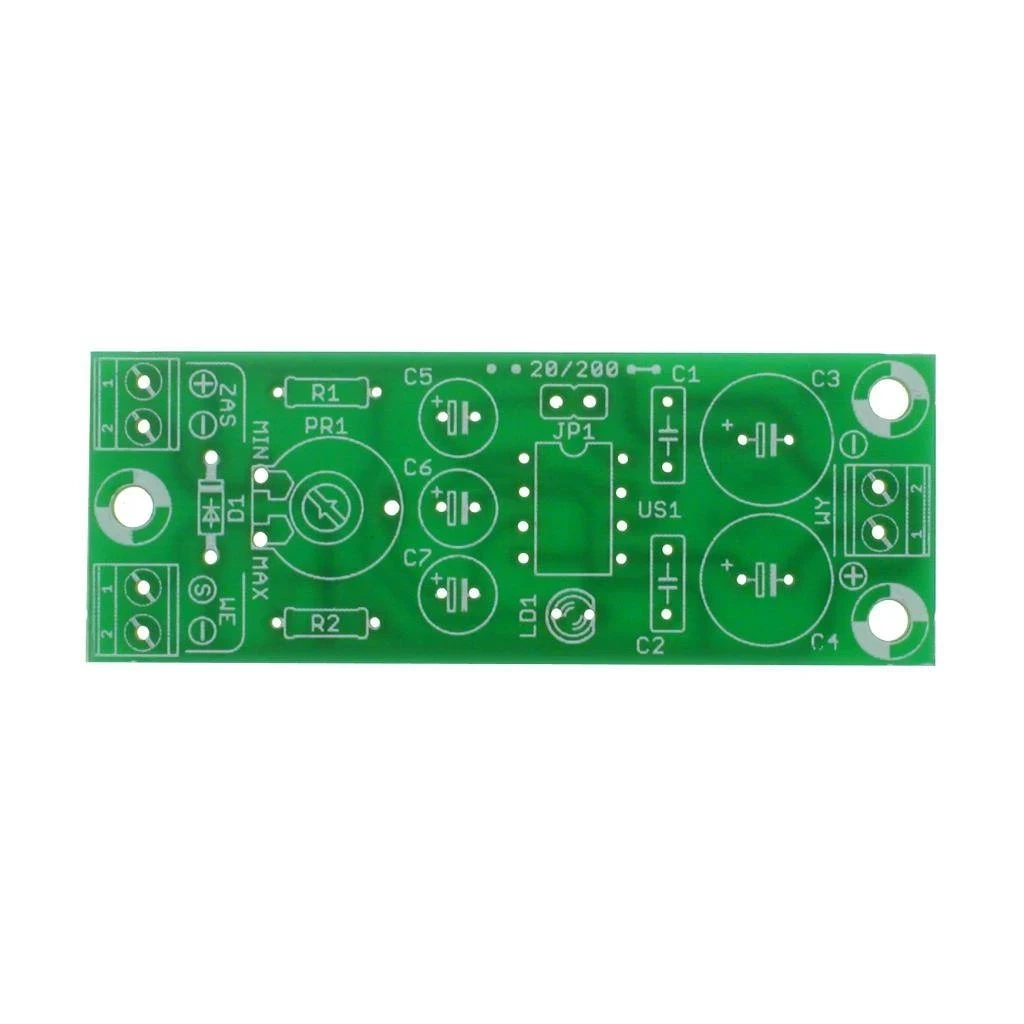

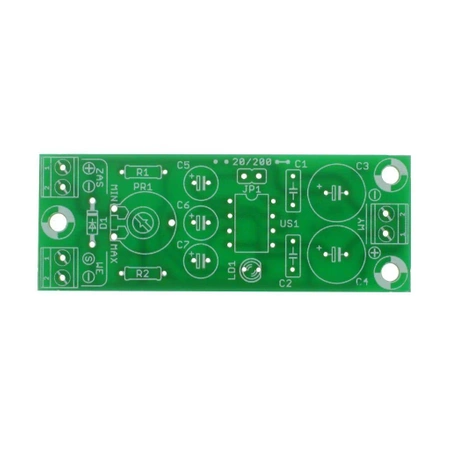

Wzmacniacz akustyczny mono z LM386 – płytka PCB AVT794
Płytka drukowana do budowy prostego wzmacniacza akustycznego mono z układem LM386, zasilaniem 4–12 VDC i regulacją głośności.
Prosty wzmacniacz audio do przenośnych urządzeń i projektów warsztatowych
AVT794 pozwala zbudować niewielki wzmacniacz akustyczny mono z popularnym układem LM386. Prosta aplikacja, szeroki zakres zasilania i niewielki pobór prądu sprawiają, że układ dobrze pasuje do urządzeń przenośnych, zabawek, prostych sygnalizatorów dźwiękowych i edukacyjnych projektów audio.
Regulacja głośności odbywa się potencjometrem PR1, a zworka JP1 pozwala wybrać wzmocnienie 20× albo 200×. Przy zasilaniu 12 V i obciążeniu 8 Ω układ może oddać do 1000 mW mocy, co wystarcza do nagłośnienia małego głośnika w prostym urządzeniu.
Karta techniczna
AVT794
AVT794 to prosty wzmacniacz akustyczny mono z układem LM386, regulacją głośności i przełączanym wzmocnieniem.
| Kod projektu | AVT794 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | wzmacniacz akustyczny mono |
| Układ scalony | LM386 |
| Moc wyjściowa | do 1000 mW przy 12 V / 8 Ω |
| Zasilanie | 4–12 VDC |
| Regulacja głośności | potencjometr PR1 10 kΩ |
| Wzmocnienie bez JP1 | 20× / 26 dB |
| Wzmocnienie z JP1 | 200× / 46 dB |
| Prąd spoczynkowy modułu | około 15 mA |
| Montaż | elementy przewlekane THT |
| Wymiary płytki PCB | 24×65 mm |
Wersja
AVT794 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 1,5 kΩ
- R2: 10 Ω
- PR1: 10 kΩ Piher
- C1, C2: 47 nF
- C3, C4: 220 µF
- C5: 10 µF
- D1: 1N4007
- LD1: dioda LED 3 mm, kolor dowolny
- US1: LM386
- JP1: goldpin 2×1 + jumper
- X1–X3: ARK2/350
Notes
Zworka JP1 zmienia wzmocnienie wzmacniacza. Bez zworki układ pracuje ze wzmocnieniem 20×, a po założeniu zworki ze wzmocnieniem 200×.
Kondensator C4 separuje składową stałą od głośnika, a dioda D1 zabezpiecza układ przed niewłaściwą polaryzacją napięcia zasilającego.
Przy dużym wzmocnieniu warto stosować krótkie połączenia wejściowe i stabilne zasilanie. Ogranicza to szumy, przydźwięk oraz ryzyko wzbudzenia układu.
Najczęściej zadawane pytania
AVT794 A zawiera wyłącznie płytkę PCB do projektu wzmacniacza akustycznego mono. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Układ sprawdzi się w prostych urządzeniach przenośnych, zabawkach, sygnalizatorach dźwiękowych, małych projektach audio i warsztatowych testach sygnału akustycznego.
JP1 zmienia wzmocnienie układu LM386. Bez zworki wzmocnienie wynosi 20× / 26 dB, a po założeniu zworki wzrasta do 200× / 46 dB.
Układ osiąga moc do 1000 mW przy zasilaniu 12 V i obciążeniu 8 Ω. W praktyce najlepiej dobrać głośnik do napięcia zasilania, wymaganej głośności i warunków pracy urządzenia.
Wzmacniacz pracuje w zakresie 4–12 VDC. Niższe napięcie sprawdzi się w prostych urządzeniach bateryjnych, a 12 V pozwala uzyskać najwyższą moc wyjściową.
Przy wzmocnieniu 200× układ jest bardziej podatny na szumy, przydźwięk i wzbudzenie. Warto stosować krótkie przewody sygnałowe, poprawne prowadzenie masy i dobrze filtrowane zasilanie.
