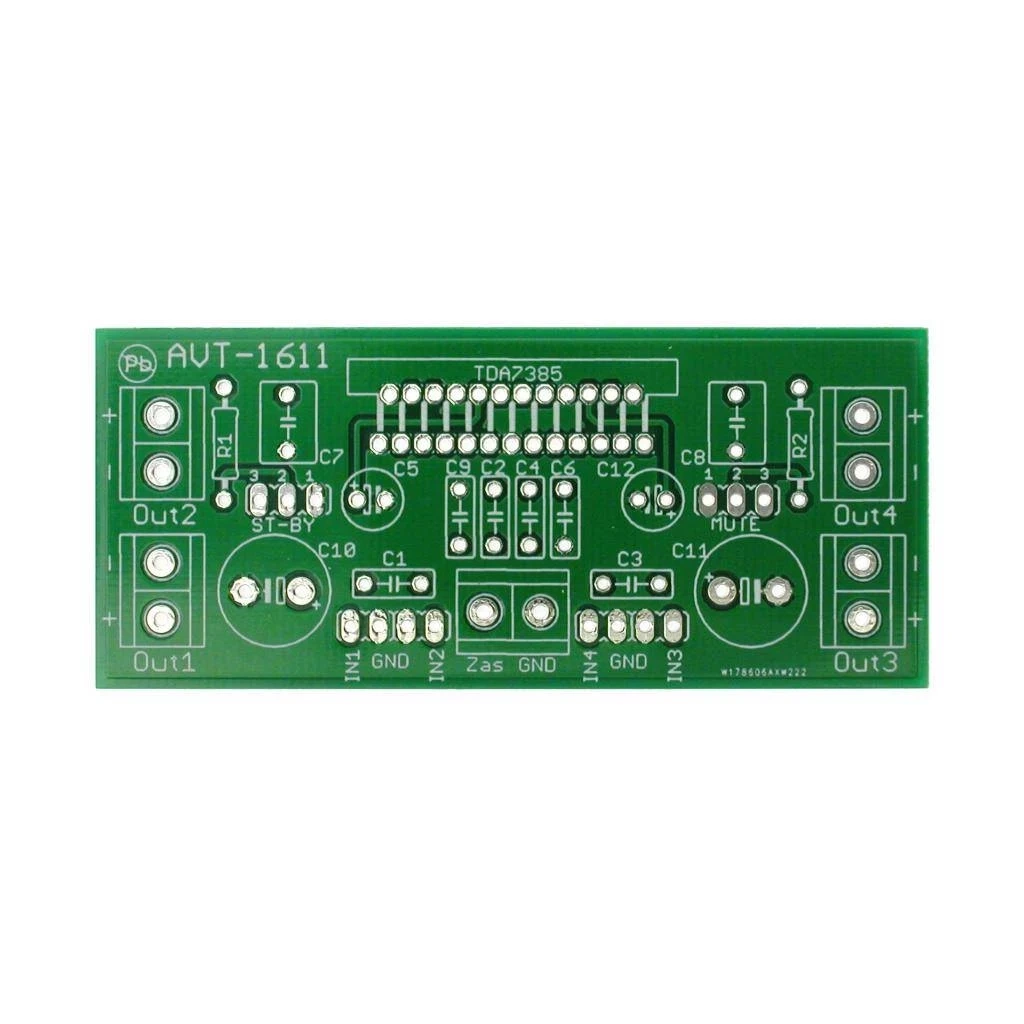

Wzmacniacz 4x35W z TDA7385, PCB do projektu AVT1611

Do pobrania:

Dokumentacja

Downloads:

Technical documentation [AVT1611 4×35W audio amplifier]

Wzmacniacz mocy zbudowany z użyciem wysokiej klasy układu scalonego TDA7385, który umożliwia budowę czterokanałowego wzmacniacza mocy sygnałów audio. Pracuje on w klasie AB, a jego moc wyjściowa może osiągać 35W na kanał. Końcówka mocy charakteryzuje się minimalnymi zniekształceniami i bardzo niskim poziomem szumów. Dzięki dodatkowym złączom, można sterować wyciszaniem (mute) oraz stanem uśpienia (stand-by), idealnie nadaje się do użycia jako wzmacniacz samochodowy.

Właściwości

• moc wyjściowa 4x35W (4Ω / 14V)
• wbudowane zabezpieczenia termiczne i przeciwzwarciowe
• wejście wyciszania (mute)
• wejście uśpienia (stand-by)
• niski poziom szumów i małe zniekształcenia
• zasilanie: 12 ÷ 18 VDC
• wymiary: 78×52×65mm (z radiatorem)
• wymiary płytki: 75x32mm

Projekt AVT 1611 EP 03/11
