Wzmacniacz mocy na układzie TDA1566 - PCB do projektu AVT 1504

Do pobrania:

Dokumentacja

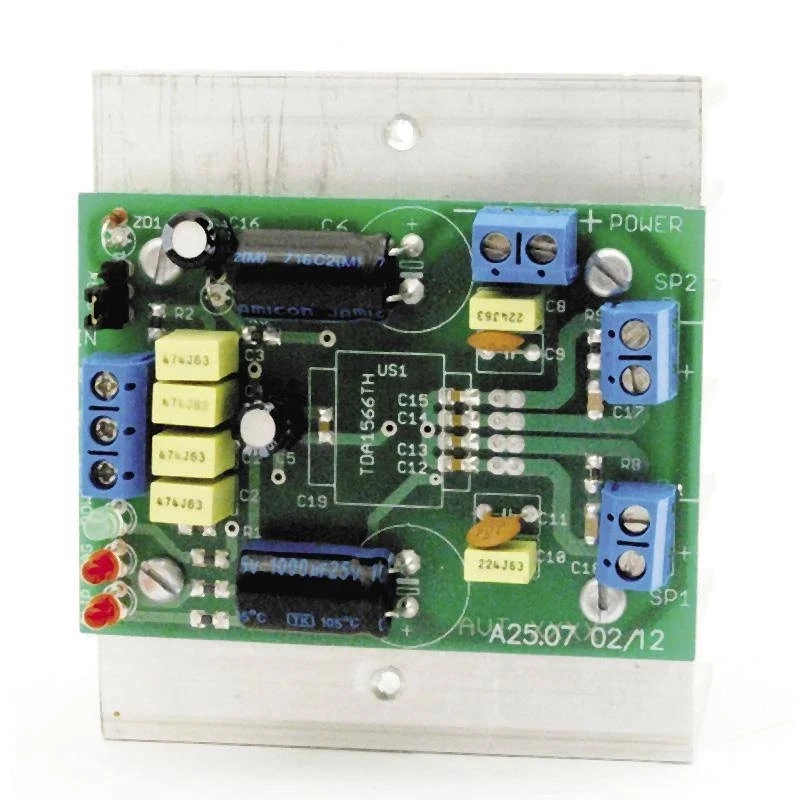

Układ scalony TDA1566 to podwójny wzmacniacz mostkowy w płaskiej obudowie typu HSOP24 przeznaczony do samochodowych urządzeń audio. Wyposażono go w szereg zabezpieczeń, zaawansowana diagnostykę i możliwość konfiguracji oraz diagnozy poprzez magistrale I²C. Układ może współpracować z głośnikami o impedancji 2 lub 4 omy. W kicie AVT1504 pracuje w najprostszej, ale w pełni funkcjonalnej konfiguracji. Urządzenie szczególnie polecane w serwisie (do naprawy uszkodzonego sprzętu) i podczas konstruowania własnych urządzeń grających.

Wybrane parametry:

• moc wyjściowa 2x23W (Rl=4Ω, Vp=14,4V, THD=0,5%)
• współpraca z głośnikami 2 lub 4 Ω (możliwość pracy z obciążeniem 1Ω)
• zniekształcenia 0,4% (dla P=1W i f=1kHz)
• wbudowane zabezpieczenia przeciwzwarciowe i termiczne
• diody LED sygnalizujące stany układu
• tryby standby i mute sterowane napięciowo
• sterowanie poprzez magistralę I²C [I2C, IIC]
• zasilanie 18 VDC
• wymiary płytki: 71x50mm

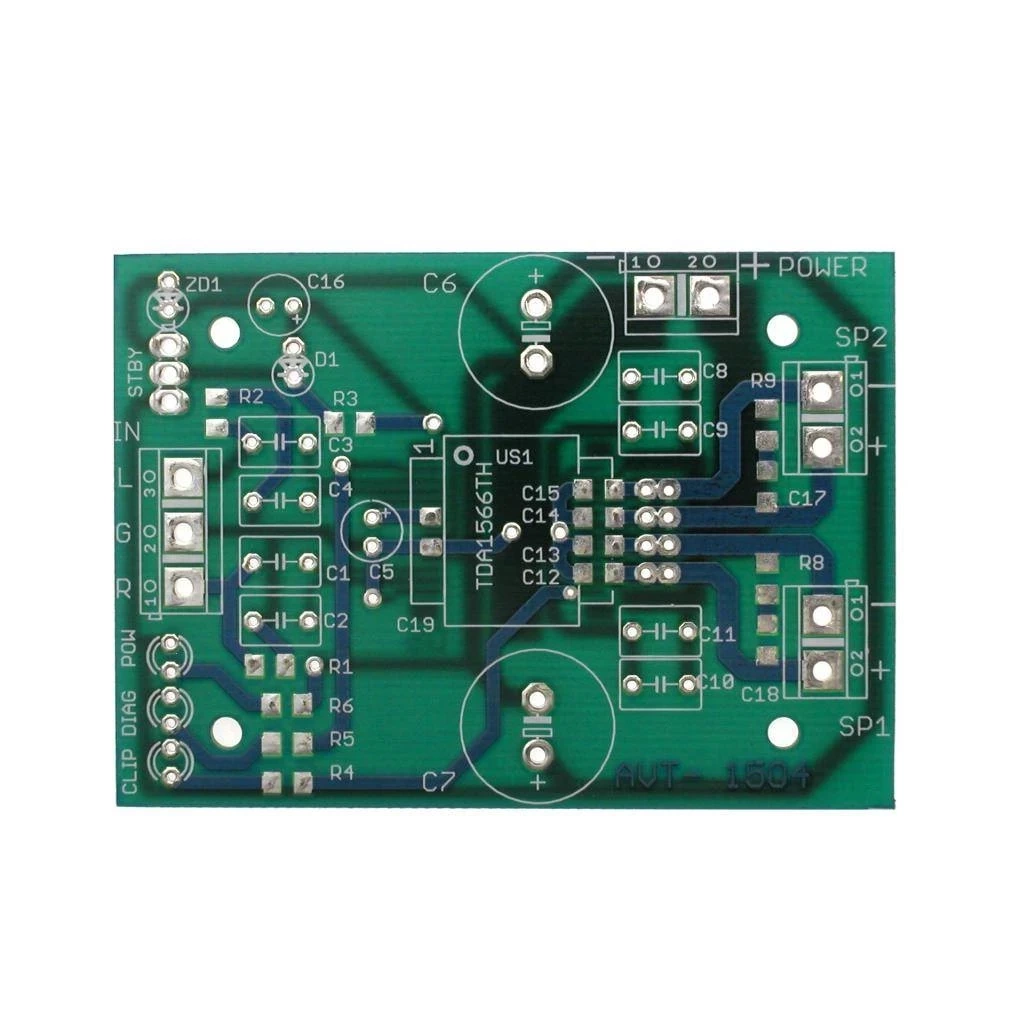

Dodając ten produkt do koszyka kupujesz tylko płytkę drukowaną PCB do projektu AVT1504

Projekt AVT 1504 EP 11/08
