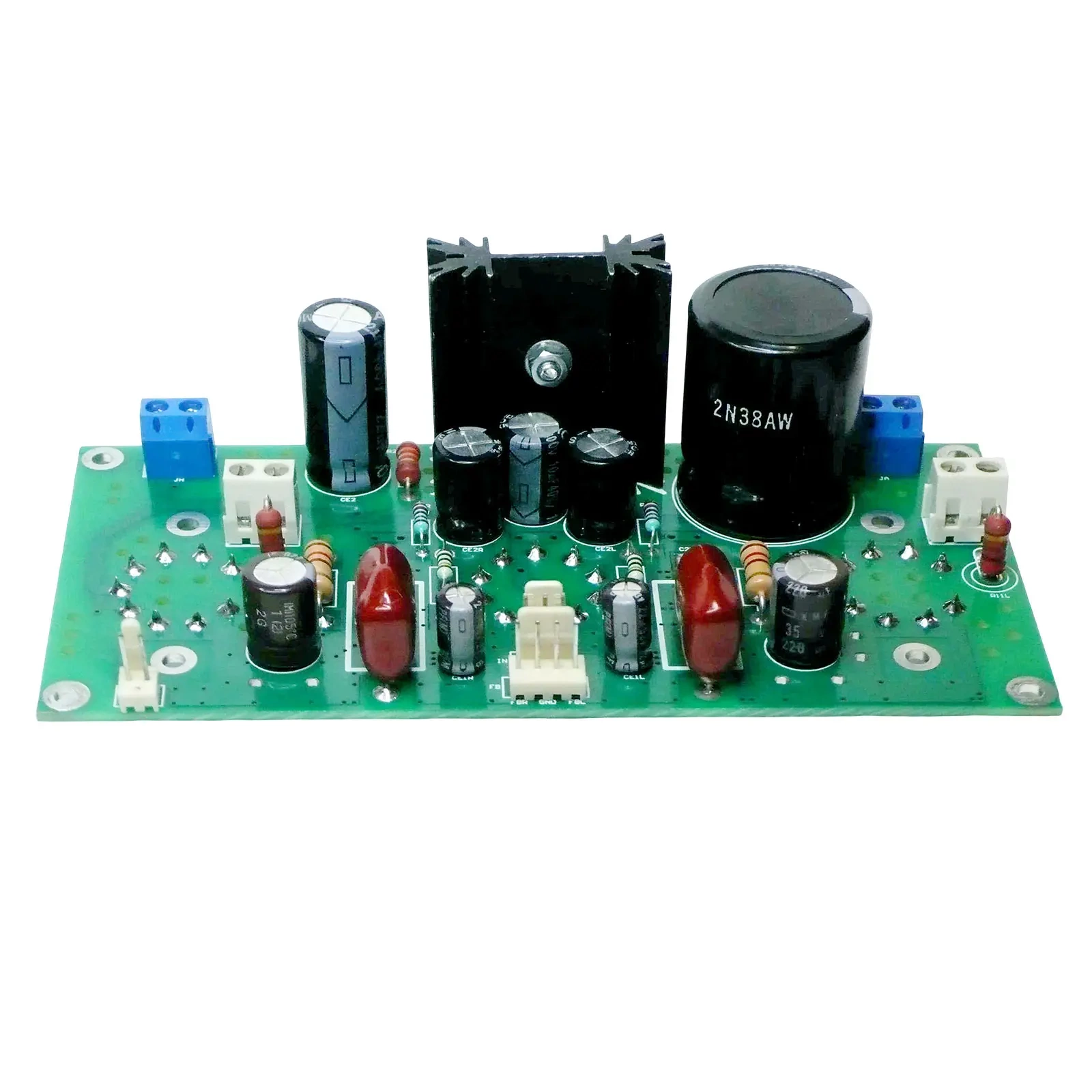

Wzmacniacz lampowy audio EL84SE. Prosty wzmacniacz stereo pracujący w konfiguracji SE- PCB do projektu AVT 6072

Do pobrania:

Dokumentacja

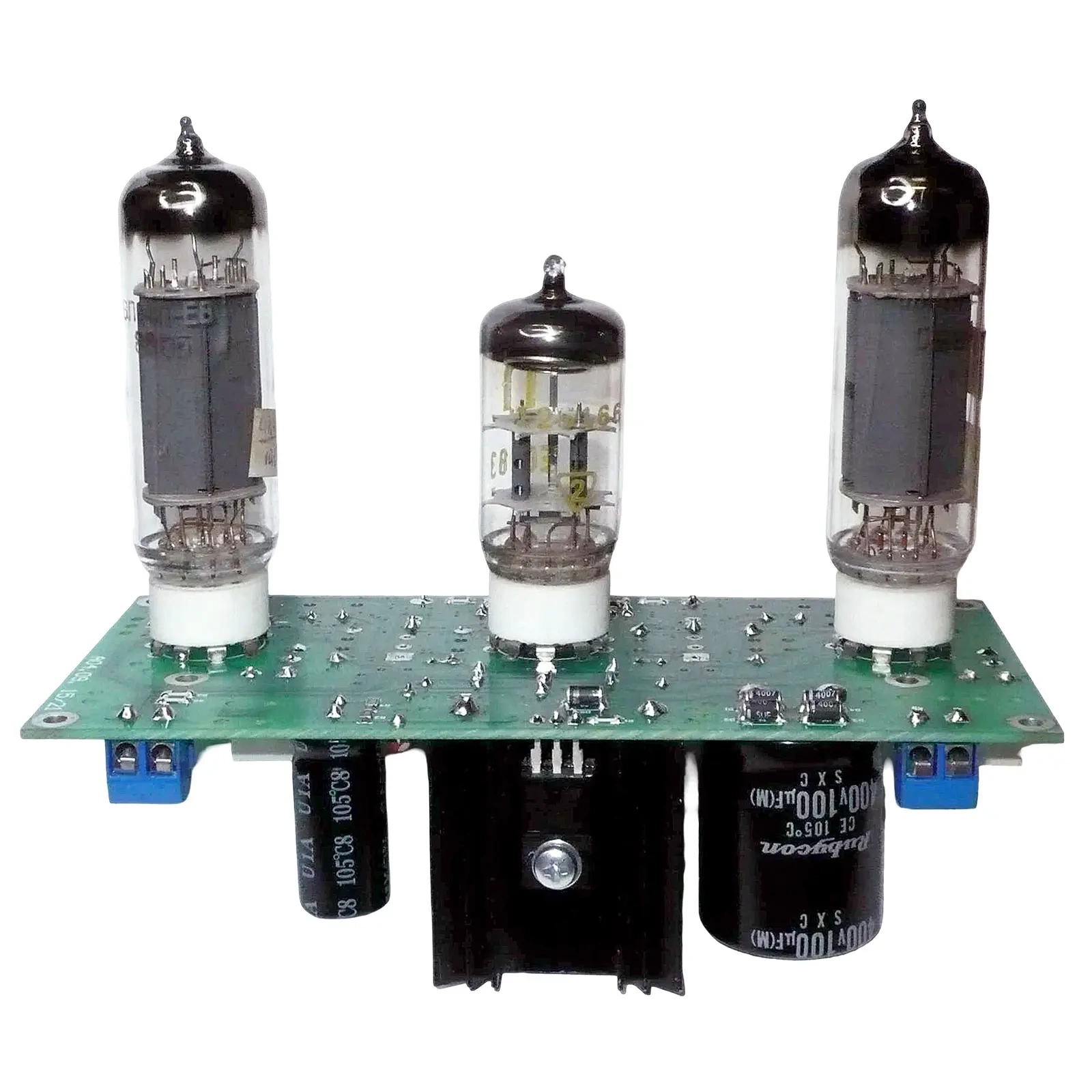

Prezentowany projekt jest prostym wzmacniaczem dla osób rozpoczynających przygodę z elektroniką lampową. Jest to klasyczna aplikacja najbardziej popularnych lamp przeznaczonych do wzmacniaczy audio – pentody EL84 i triody ECC83.

Wybrane parametry:

• stereofoniczna konstrukcja oparta na popularnych lampach EL84 i ECC83
• moc wyjściowa: 4...4,5 W @ 8 Ω
• pasmo przenoszenia @ 1 W: 20...50000 Hz
• czułość przy mocy znamionowej 4 W: 820 mV
• zniekształcenia przy mocy znamionowej, 100 Hz/1 kHz/10 kHz: 2/1,5/1,2%
• zniekształcenia przy mocy 1 W, 100 Hz/1 kHz/10 kHz: 0,5/0,4/0,4%
• wymiary płytki: 137 x 66 mm

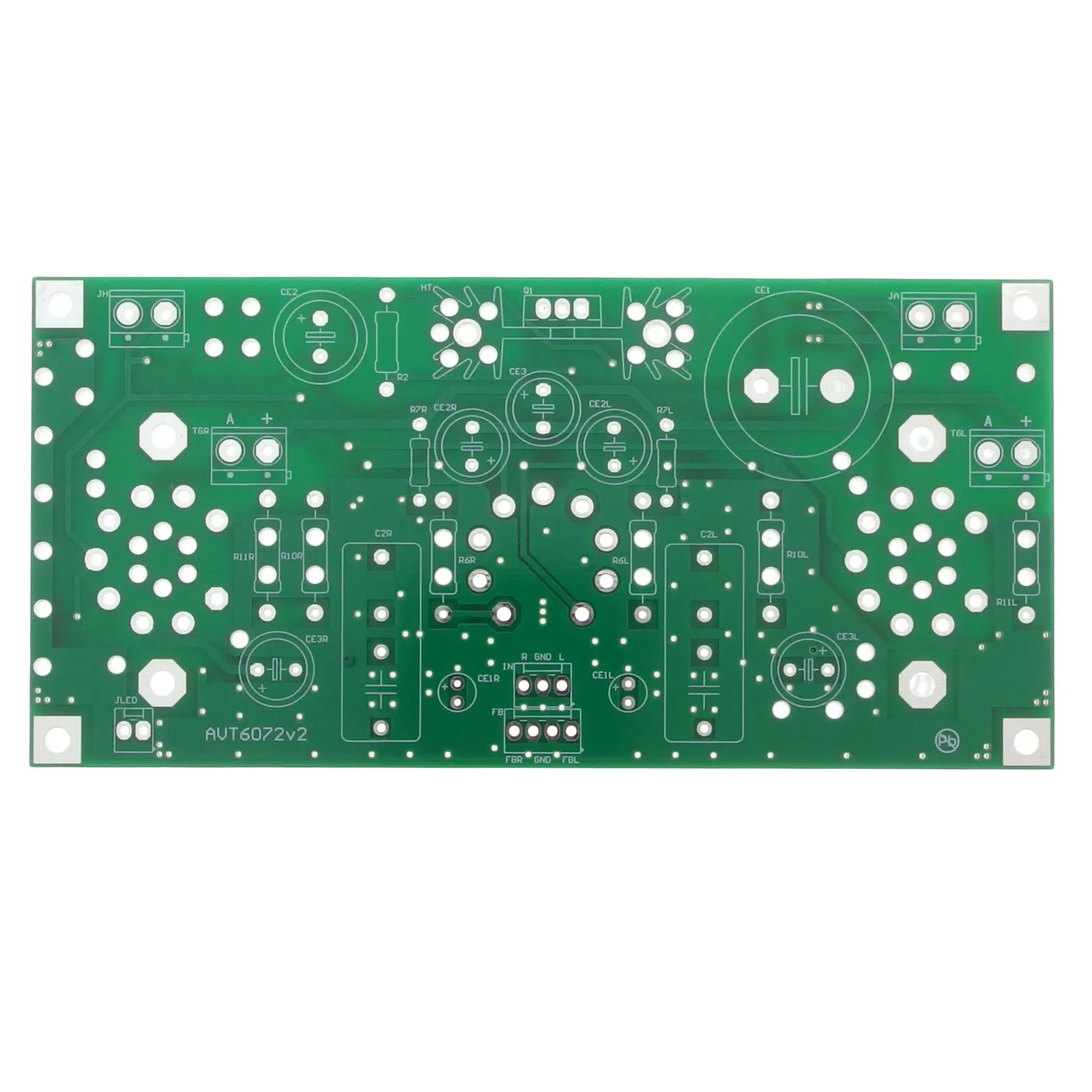

Dodając ten produkt do koszyka kupujesz tylko płytkę drukowaną PCB do projektu AVT6072

Projekt AVT 6072 EP 03/25
